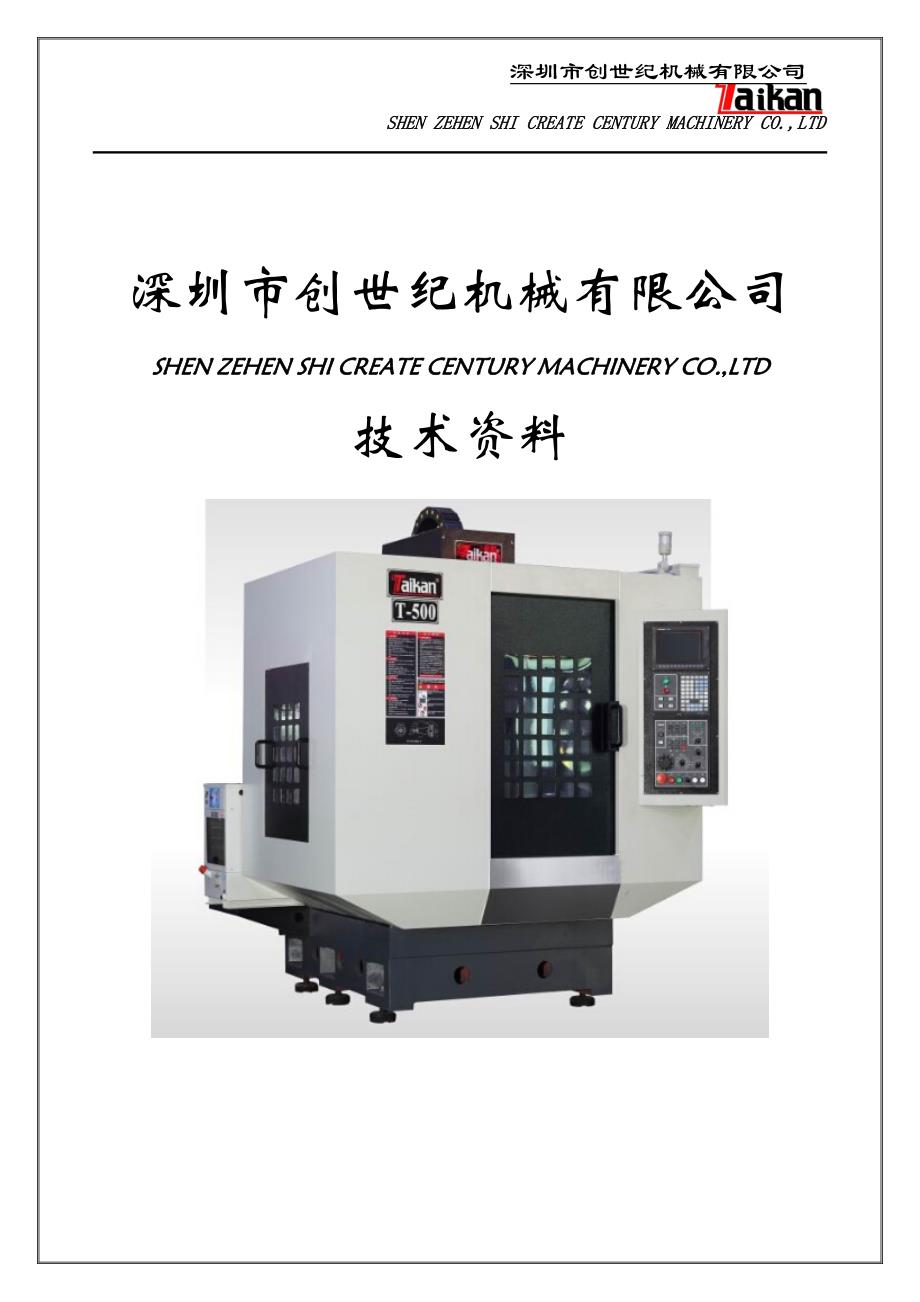

SHEN ZEHEN SHI CREATE CENTURY MACHINERY CO.,LTD深圳市创世纪机械有限公司深圳市创世纪机械有限公司SHEN ZEHEN SHI CREATE CENTURY MACHINERY CO.,LTD技术资料 SHEN ZEHEN SHI CREATE CENTURY MACHINERY CO.,LTD深圳市创世纪机械有限公司名称 规格 单价 主要配置钻攻加工中心 T-500 30.6 万三菱 M70A 系统、主轴 15000、主轴油冷系统目录一、 供货范围二、 机械规格三、 机床主要特点四、 主要零部件供货商五、 随机床附件六、 系统配置七、安装、调试、验收、培训及售后服务一、供货范围1．三菱 M70 控制器2．垫块3．工具箱4．工作灯5．警示灯6．切削液系统7. 机械、电气、操作说明书8．电气箱热交换器9.三轴滑轨伸缩护罩10.活动式手摇脉冲发生器11.主轴油冷机12.刀库（16 把）注：该机型可选配：125、170 规格的第四轴，台湾潭兴加五万、五万六 SHEN ZEHEN SHI CREATE CENTURY MACHINERY CO.,LTD深圳市创世纪机械有限公司二、机床参数项 目 单位 T-500X 轴行程 mm 500Y 轴行程 mm 400Z 轴行程 mm 300主轴中心至立柱导轨距离 mm 425行程主轴端面至工作台面距离 mm 150-450工作台尺寸 mm 620×420工作台最大承重 kg 250工作台T 型槽（槽数-槽宽 x 间距） 3-18×125主轴转速 rpm 50-15000主轴锥孔 BT3O主轴主轴传动方式 直联主轴马达★ kw 5.5马达X/Y/Z 轴 ★ kw 1.5/1.5/3.0最大刀具重量 Kg 8最大刀具长度 mm 150刀库容量 把 16刀具直径（相邻/不相邻） mm Φ65/Φ75选刀方式 就近任选换刀装置换刀时间 sec 1.3s 内XYZ 快速移动速度 m/min 60/60/60进给切削进给速度 mm/min 1-10000XYZ 定位精度 mm ±0.00３/300精度XYZ 复位精度 ±0.00３电源 KV/A 9/20气压需求 Kg/cm2 6外型尺寸 高×宽×长 mm 2700×2540×1820 SHEN ZEHEN SHI CREATE CENTURY MACHINERY CO.,LTD深圳市创世纪机械有限公司机床重量（约） kg 3000三、机床主要特点1．本机台床身、主轴箱等关健零部件均采用高精密铸件，组织稳定，永久保持质量。
铸件经过有限元素分析法计算机计算分析，合理的结构强度及加强筋的搭配，保证机床长期的稳定性和高精度该机型适合：3G、汽车、航天航空等精密加工2．底座宽阔，采用六点支撑结构坚固，确保加工时之重负荷能力而且高速位移不震动不变形3．主轴系统全套选用原装台湾的专业生产配套厂进口，各主要零部均经过强化处理，确保精度稳定、刚性强带恒温系统保证主轴高转速工作4．三轴采用原装进口直线滚动导轨，低摩擦系数，适于高速位移和加工，高效率、低噪音5．三轴滚珠丝杆均受用台湾进口 C3 级双螺母预紧滚珠丝杆，丝杆主定位端采用日本或德国进口 P4 级轴承6.辐射式快速换刀装置，容刀量大，更可靠，实现更高生产效率7．高压力切削液系统，采用后冲排式排屑装置，更便捷更换切削液8．全行程运动精度皆经过雷射校正补偿,确保机台之精度与校准结果9．机台设计简洁,节省占地空间四、主要零部件使用品牌及规格 SHEN ZEHEN SHI CREATE CENTURY MACHINERY CO.,LTD深圳市创世纪机械有限公司主要零部件使用品牌及规格序号 零部件名称 品牌 产地 精密等级1 控制器系统 三菱 日本 高性能级2 主轴单元 罗翌/睿银 台湾 高精密级3 主轴轴承 NSK/FAG 日本/德国 P4 级4 三轴轴承 NSK/FAG 日本/德国 P4 级5 三轴丝杆 上银/银泰 台湾 C3 级6 三轴伸缩护罩 引兴/钲邑 台湾 高速型7 变压器 国产 8 电/气零件 施耐德/西门子/亚德克 法国/德国/台湾 9 防水型操作面板 台湾10 自动润滑器 河谷/贝奇尔 中日 高效率 11 主轴打刀缸 臻赏/协品 台湾 12 无间隙联轴器 R+W 德国13 主轴油冷机 波英特 台湾五、随机附件序号 零部件名称 规 格 数 量1 操作手册 三菱 12 编程手册 三菱 13 使用手册 自制 14 工具箱 15″ 1 套5 地基用品 1 套六、系统配置标准配置品牌及规格:MITSUBISHI M70AX:1.5kwY:1.5kwZ:3.0kw SHEN ZEHEN SHI CREATE CENTURY MACHINERY CO.,LTD深圳市创世纪机械有限公司主轴：5.5kw七、安装、调试、验收、培训及售后服务1．安装调试A．请需方预先安装好三相 380V 电源B．设备到厂后会同供方代表开箱检验，如果发现损坏或短少，请立即通知供方。
C．到货后请需方先进行机械定位,水平粗调整等工作，后续由供方安装精调及培训D．需方协助供方安装调试人员安排住宿,膳食及交通等事项，其相关费用由供方负担E．请需方指定机台的操作人员和维护人员，并指派专门人员协助机床的安装调试2．设备验收A-1．外观检验：供需双方人员进行外观目测检视，工具及配件依合同及附件清点验收性能、功能验收：依据双方所确认机械及控制器之供货范围进行逐项测试A-2．机械精度验收：依供方提供随机出厂静态几何精度检验记录表为验收之依据,检验所需相关用具、量具等由供方负责提供若需进行除随机出厂静态几何精度检验记录表以外的其它检测，所需的设备应由需方准备，所需费用由需方负责供方工程师将予以协助工作3．售后服务A.机床质量、规格和性能符合合同的规定，在正确安装、妥善使用和保养的前提下，机床自验收日起 12 个月B．在保修期内，经查证若为用户原因于装卸运输过程、存放时间过长造成机械外观或内部损坏；操作使用不当、自行拆解改装所造成之人为损坏，不在以上免费保修范围之内，用户必须支付所有整修、维修费用超过保修期后，我公司继续为用户提供维修服务，并依据我公司收费标准收取零件成本及服务费用机台终身维护。
C．由于操作原因造成故障，需方可通过、通知当地销售处，24 小时内予以解决，如遇重大故障，供方工程师 48 小时内到达需方现场 SHEN ZEHEN SHI CREATE CENTURY MACHINERY CO.,LTD深圳市创世纪机械有限公司深圳市创世纪机有限公司车湛波 ：133216216812014-9-22。
