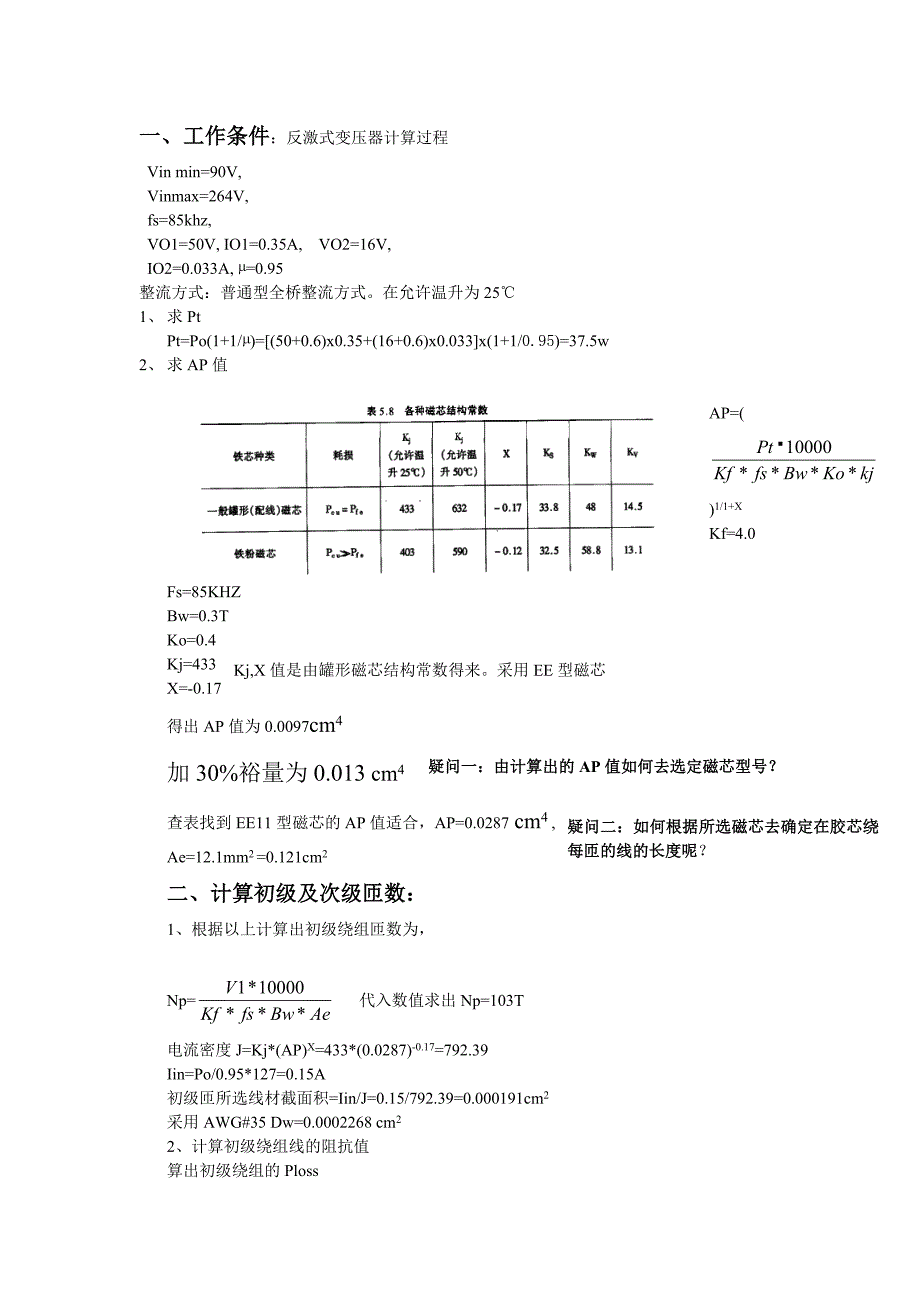

一、 工作条件：反激式变压器计算过程Vin min=90V, Vinmax=264V, fs=85khz, VO1=50V, IO1=0.35A, VO2=16V, IO2=0.033A, µ=0.95整流方式：普通型全桥整流方式在允许温升为25℃1、 求PtPt=Po(1+1/µ)=[(50+0.6)x0.35+(16+0.6)x0.033]x(1+1/0.95)=37.5w2、 求AP值AP=()1/1+XKf=4.0Fs=85KHZBw=0.3TKo=0.4Kj,X值是由罐形磁芯结构常数得来采用EE型磁芯Kj=433X=-0.17得出AP值为0.0097cm4疑问一：由计算出的AP值如何去选定磁芯型号？加30%裕量为0.013 cm4疑问二：如何根据所选磁芯去确定在胶芯绕每匝的线的长度呢？查表找到EE11型磁芯的AP值适合，AP=0.0287 cm4 ,Ae=12.1mm2 =0.121cm2二、计算初级及次级匝数：1、根据以上计算出初级绕组匝数为，Np= 代入数值求出Np=103T电流密度J=Kj*(AP)X=433*(0.0287)-0.17=792.39Iin=Po/0.95*127=0.15A初级匝所选线材截面积=Iin/J=0.15/792.39=0.000191cm2采用AWG#35 Dw=0.0002268 cm22、计算初级绕组线的阻抗值算出初级绕组的Ploss3、计算第一个次级绕组匝数：Ns=50*103/127=40.6 取41匝第一个次级匝所选线材截面积=Io1/J=0.35/792.39=0.000441cm2在此取两匝AWG#35并绕。
4、计算第一个级绕组线的阻抗值算出第一个次级绕组的Ploss15、计算第二个次级绕组匝数：NS2=16*103/127=12.9 取13匝第二个次级匝所选线材截面积=Io2/J=0.033/792.39=0.0000416cm2采用AWG#41 Dw=0.0000548 cm26、计算第二个级绕组线的阻抗值算出第二个次级绕组的Ploss2三、计算总损耗及确定设计数否通过计算总的铜损Pcu=Ploss+ Ploss1+ Ploss2计算在允许的情况下的总的损耗值P=Po/0.95-Po=0.96W计算允许的铁耗Pfe=P-Pcu然后计算实际情况下所选磁芯的损耗值=常数1*fsa*Bwb*Ve再将所计算出的总的损耗值与允许的情况下的总的损耗值进行比较，以确定设计是否通过疑问：1、所设计出的变压器的实际温升如何进行控制？2、在设计任何一个变压器所采用的效率、频率的数值可以任意设定吗？还是在有一定的限定情况？3、如果为反激式变压器，那么是如何确定其空气隙的长度呢？。
