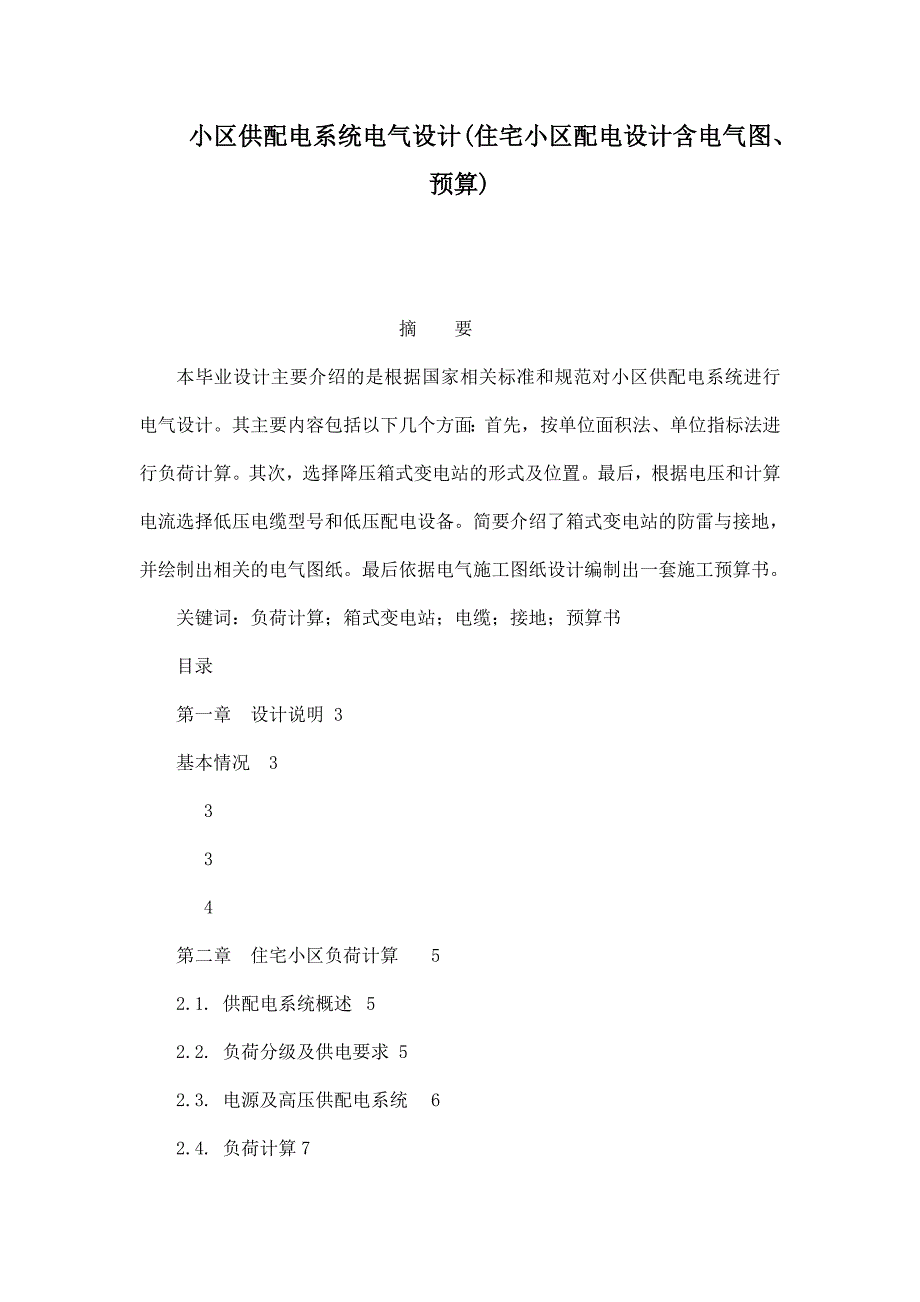

小区供配电系统电气设计(住宅小区配电设计含电气图、预算) 摘 要本毕业设计主要介绍的是根据国家相关标准和规范对小区供配电系统进行电气设计其主要内容包括以下几个方面：首先，按单位面积法、单位指标法进行负荷计算其次，选择降压箱式变电站的形式及位置最后，根据电压和计算电流选择低压电缆型号和低压配电设备简要介绍了箱式变电站的防雷与接地，并绘制出相关的电气图纸最后依据电气施工图纸设计编制出一套施工预算书关键词：负荷计算；箱式变电站；电缆；接地；预算书目录第一章 设计说明 3基本情况 3 3 3 4第二章 住宅小区负荷计算 52.1. 供配电系统概述 52.2. 负荷分级及供电要求 52.3. 电源及高压供配电系统 62.4. 负荷计算 7第三章 住宅小区供配电措施 133.1. 箱式变的台数与容量、类型的选择 133.2. 高、低压分线设备选择 173.3. 高、低压电缆类型及截面型号选择 18第四章 防雷接地 224.1 电力设备防雷 224.2 低压配电系统的接地型式和基本要求 224.3 接地种类 234.4 接地装置 23第五章 施工图设计预算书 25参考文献 41致 谢 42第一章 设计说明基本情况该住宅小区占地面积约73000平方米，共有建筑27座，其中高层住宅楼6座（3#、4#、13#~16#楼，3#、4#楼带2层底商），多层住宅楼10座 1#、2#、5#~12#楼，#10楼带2层底商 ，写字楼4座（19#~22#），小区西、北侧临街建筑均带有底商（17#、18#），此外还有小区物业（23#）、泵房（24#）、热力交换站（25#）及车棚（26#、27#）、地下车库等公共用电设施。
详见附图6）按照市区供电部10kV及以下配电网络设计的规定，对于住宅小区配电工程，设计范围为：高压侧从市区公用10kV配电线路起，在接引10kV电源处设置明显断开点，低压侧至小区内各建筑低压用电计量装置上表位进入新世纪后，我国正在进入人口城市化的社会新时期各地的开发小区悄然兴起，以满足城市人口急剧膨胀的需要开发小区的特点是占地面积大、人口集中、楼房之间有较大的空间加之绿地、曲径、花园、水泵、以及灯饰等，丰富了小区的内涵，体现环境、建筑及人居的和谐统一根据以上特点它的供电特点与一般的乡村、工厂不同，必须采取新的配电思路和方式来满足其功能的需要在供配电设计中，力求做到小区特点及环境的要求设计必须根据小区实际，符合其特点，采用多种供配电形式和方法，满足使用功能的要求，不但做到整体布局合理，在宏观上保持三相负荷分配基本平衡，而且在微观上要做到细致，给每个用户提供一个良好的用电环境在实现安全可靠配电的同时，还要做到环境的美化，使整个小区的配电合理、适用、经济总之，供配电设施要坚持服务和服从于文明城、文明小区创建活动的要求，坚持美化城镇、小区形象，合理布局，科学规范的原则，要有超前意识和适应不断发展变化的新形势。
否则，将有可能造成重复建设，不仅造成资金、资源的浪费，还要影响居民用电在建设上主要是符合如下条件： 1 符合城镇建设的总体规划； 2 节约居民小区宝贵的土地资源； 3 保持居民小区的形象整体美观； 4 配变置于居民小区中心位置； 5 有较高的供电质量和供电可靠性住宅小区的供电方案主要有：柱上变压器配电、独立配电室配电、箱式变电站配电三种其中，柱上变压器配电方案虽然投资小，但对小区环境影响较大，因为高压需架空线路引入而不容易深入负荷中心，不能保证较高的供电质量也将造成较高的低压线损，对居民也增加了事故隐患独立配电室配电方案需要一定面积的土建占地，增大了建设投资，对于本设计所选择的小区来说并不适宜，本小区多为多层建筑，用电负荷分散，供电半径大，降低了供电质量、提高了低压线损箱式变电站配电方案的特点是，体积小、占地小、外形美观，高压侧采用电缆引入，箱变位置可以随意选择，使得低压配电部分更加合理，提高了供电可靠性，也有利于安装电量采集装置实现自动化管理因此，本设计考虑将住宅小区的主要供电模式定位为箱式变电站配电工程本市的高压供电等级模式为110kV→35kV→10kV，城区主要配电线路电压等级为10kV，住宅小区一级配电电压选用10kV，低压配电电压应采用220/380V。
当地年最高温度+40 C°，年最低温度-30 C°，年平均温度+10 C°覆冰-5mm，最大风速30m/S当地海拔高度800米第二章 住宅小区负荷计算2.1. 供配电系统概述随着国民生活水平的提高和房地产业的蓬勃发展，各地新建中高档住宅小区越来越多准确计算出住宅小区的用电负荷，合理选择配变电设施，才能既满足小区居民现在及将来的用电需要，又能合理降低工程造价、节省投资 供配电系统设计要彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理另外，供配电系统的还必须做统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案 供配电系统的设计为减小电压偏差，应符合下列要求：一、正确选择变压器的变压比和电压分接头二、降低系统阻抗三、采取补偿无功功率措施四、宜使三相负荷平衡2.2. 负荷分级及供电要求.负荷分级的相关规范：电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定： 1.符合下列情况之一时，应为一级负荷： 1 .中断供电将造成人身伤亡时 2 .中断供电将在政治、经济上造成重大损失时。
例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废，国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等 3 .中断供电将影响有重大政治、经济意义的用电单位的正常工作例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷 ，应视为特别重要的负荷 2.符合下列情况之一时，应为二级负荷： 1 .中断供电将在政治、经济上造成较大损失时例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等 2 .中断供电将影响重要用电单位的正常工作例如：交通枢纽、通信枢纽等用电单位中的重要电力负荷，以及中断供电将造成大型影剧院、大型商场等较多人员集中的重要的公共场所秩序混乱 3.不属于一级和二级负荷者应为三级负荷 本工程的负荷情况：按我国现有的有关规范规定，凡多层住宅用电均按三级负荷供电，而小区的配套设施如面积较大或带有空调系统的会所、商铺及地下停车库等则应根据《建筑防火设计规范》（GBJ 16-87）、《火灾自动报警系统设计规范》（GB 50116-98）、《汽车库、修车库、停车场设计防火规范》（GB 50057-97）设置相应的消防设施，且上述消防设备应按二级负荷供电。
为小区服务的保安系统、远程集中收费系统、电视、信息网络系统的负荷等级不应低于二级，即宜由二回线供电或地区供电条件困难时，二级负荷可由一路专用10 kV架空线路或电缆供电当采用架空线时，可为一回路架空线供电当采用电缆线路时应采用二根电缆组成的线路供电，其每根电缆应能承受百分之百的二级负荷本工程包含高层普通住宅、多层住宅、商铺、车库等，属于规范规定的二级负荷2.3. 电源及高压供配电系统小区位于城市主城区内，高压电源即由附近10kV配网线路接引，再由高压电缆输送至小区负荷中心近年来，为保证供电质量和供电可靠性，某些小区高压部分采用双电源的供电模式，但对于本设计中的小区来说，参考《城市电力网规划设计导则》规定：1.中断供电后造成的后果符合下列情况之一的用户为重要用户： 1 .将造成人身伤亡者； 2 .将造成环境严重污染者； 3 .将造成设备严重损坏、连续生产过程长期不能恢复或大量产品报废者； 4 .将在政治上、军事上造成重大影响者； 5 .将造成重要公共场所秩序混乱者； 6 .对供电质量和可靠性有特殊要求的用户2.重要用户除正常供电电源外，应有备用电源对于需要连续不间断供电的重要用户，除了供电部门提供的电源外，用户还应自备保安电源并具备零秒启动功能。
3.双电源用户一般采用一路电源供电、一路电源备用的供电方式一般不采用专线供电方式在正常情况下，用户的10千伏侧不能并列运行4.双电源用户必须与电网调度部门签定调度协议，并按照调度命令执行操作5.双电源或多电源用户（包括使用自备发电机用户）应采用可靠的技术措施，在任何情况下都不得向电网反送电6.10层至18层的非住宅建筑及19层以上的住宅建筑以及高度超过24米的其他民用建筑，除正常供电电源外，应有备用电源本设计中的小区用电面积不大，且并不符合以上规定中重要用户的标准，因此，只允许接入一回路高压电源如有需要，可对电梯、消防设施自备应急电源，但应急电源与工作电源之间必须采取措施，防止并列运行对10kV供电网络造成反送电事故应急电源的设 。
