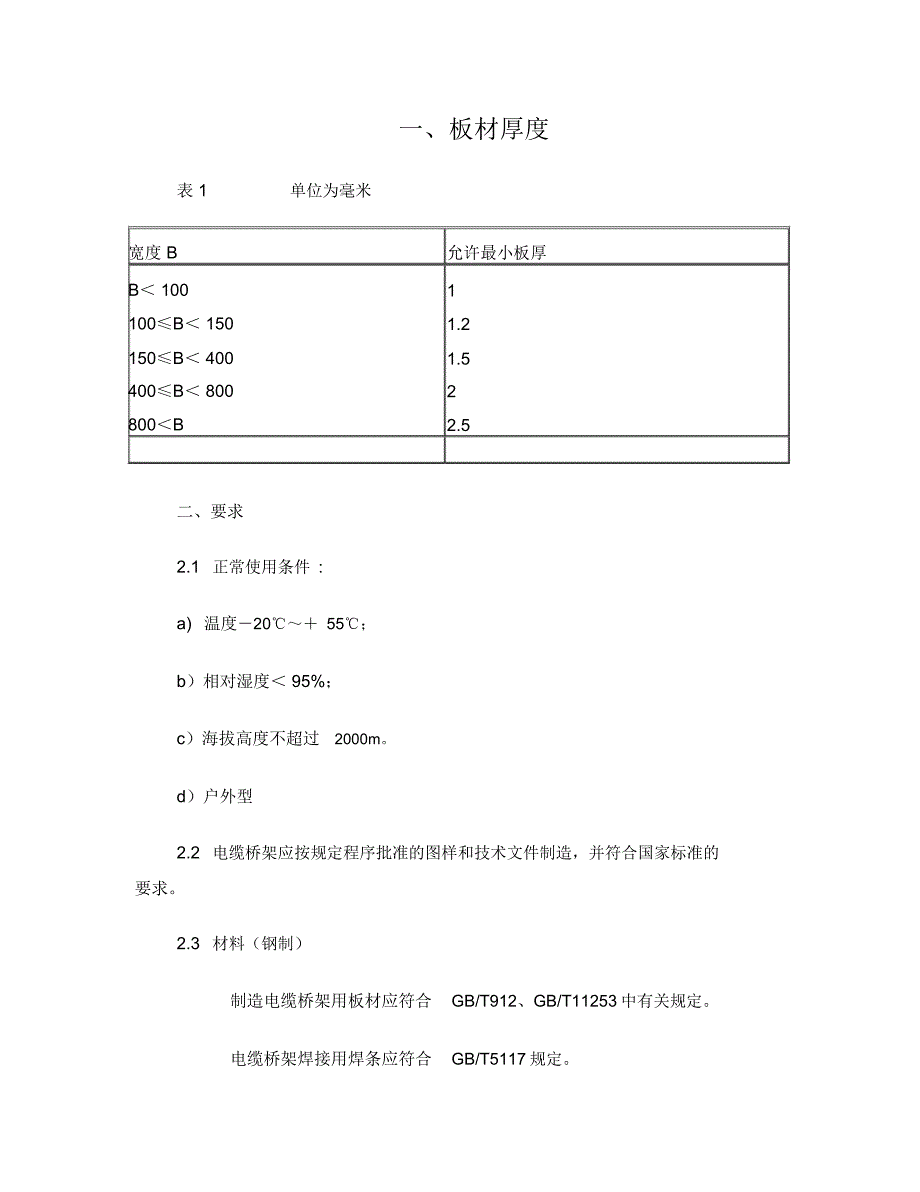

一、板材厚度表 1 单位为毫米宽度 B允许最小板厚B＜ 1001100≤B＜ 1501.2150≤B＜ 4001.5400≤B＜ 8002800＜B2.5二、要求2.1 正常使用条件 :a) 温度－20℃～＋ 55℃；b）相对湿度＜ 95%；c）海拔高度不超过 2000md）户外型2.2 电缆桥架应按规定程序批准的图样和技术文件制造，并符合国家标准的要求2.3 材料（钢制） 制造电缆桥架用板材应符合 GB/T912、GB/T11253中有关规定 电缆桥架焊接用焊条应符合 GB/T5117规定 表面防腐层材料应符合相应的标准规定 螺栓、螺母、平垫、弹垫应分别符合 GB/T 5780、GB/T 6170、GB/T97.1 、GB/T 93 的规定2.4 外观 电缆桥架镀、涂层表面质量应符合表 2 规定 表 2防护层方 表面质量式表面应均匀、无毛刺、过烧、挂灰、伤痕等缺陷；每件电缆桥架上直径小于热 镀2mm的漏镀点每米不超过 2 个；且在任一 100 ㎝ 2 面积内不得有 2 个及 2 个以锌上漏镀点；不得有影响安装的锌瘤 电缆桥架加工成形后，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷。
电缆桥架的走线槽应光滑、平整，无损伤电缆绝缘的凸起和尖角2.5 焊接要求 : 焊接件所有焊缝应均匀，不得有漏焊、虚焊、裂纹、夹渣、烧穿、弧坑等缺陷2.6 电缆桥架 表面处理采用热镀锌 电缆桥架表面应根据工作环境的要求进行镀涂防护处理 , 各种防护层厚度和附着力应符合国家标准 . 附件表面防腐处理应与电缆桥架主体结构相一致 喷涂处理后的表面光泽度应不低于 60% 表面防护层经 48h 耐盐雾试验（中性 NSS），应不低于表 3 中规定的 3级等热镀锌级1 允许光泽稍变暗、颜色稍退但镀层无腐蚀点2 光泽稍变暗、颜色稍退，镀层有个别腐蚀点（产生腐蚀点面积≤15%）色泽有明显变化，镀层局部有少量腐蚀点（产生腐蚀点的面积≤ 50%）底金属无3锈点色泽明显变化，镀层严重腐蚀（产生腐蚀点的面积＞ 50%）底金属（包括冲孔、4边缘部位）有明显锈点2.7 制造要求 电缆桥架的长度极限偏差a) 当长度小于、等于 2000mm时，极限偏差为± 2mm；b) 当长度大于 2000mm时，极限偏差为± 4mm 其余尺寸公差按 GB/T1804-V注 : 槽体宽度取负偏差，盖板宽度取正偏差 电缆桥架表面平面度允差： 热镀电缆锌桥架平面度允差每平米不大于8mm； 通风孔 : 有孔托盘底部通风孔面积不得大于底部总面积的 40%。
电缆桥架横档 : 梯级式电缆桥架横档中心距不应大于 300mm；横档的宽度不应小于 30mm 托臂自由状态时垂直度允差为 1/100 （上翘）2.8 接地 非金属材料表面处理的电缆桥架应有良好接地 电缆桥架用连接板连接时，两槽体间的连接电阻不大于 0.1 Ω三、电缆桥架供货范围包括桥架及配套附件、紧固件。
