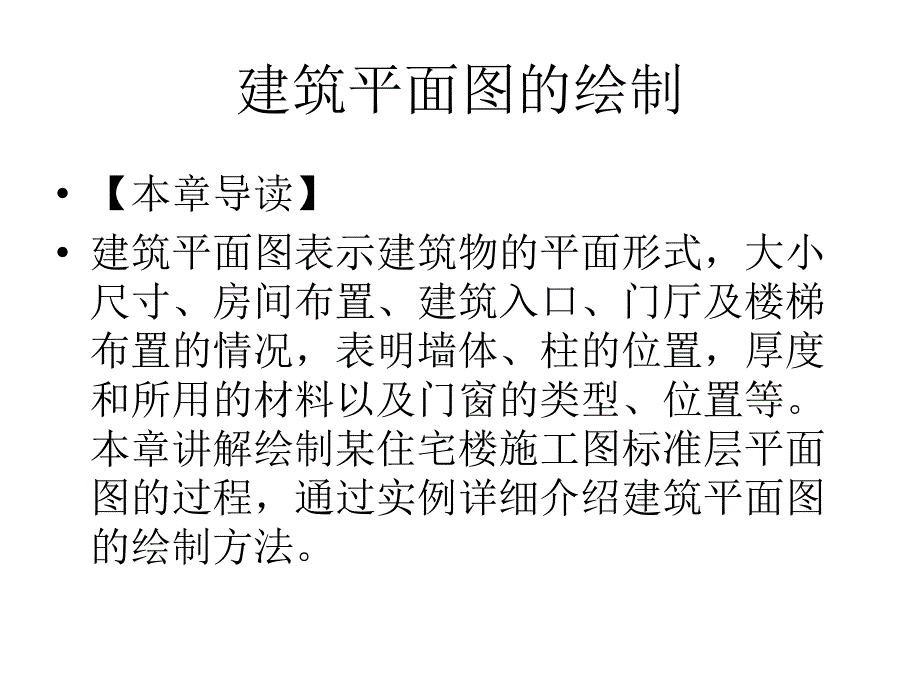

建筑平面图的绘制•【本章导读】•建筑平面图表示建筑物的平面形式，大小尺寸、房间布置、建筑入口、门厅及楼梯布置的情况，表明墙体、柱的位置，厚度和所用的材料以及门窗的类型、位置等本章讲解绘制某住宅楼施工图标准层平面图的过程，通过实例详细介绍建筑平面图的绘制方法 单元1 建筑平面图概述•本实例建筑物为地上1～5层都采用框架结构，这种结构提供较大地灵活的布置空间，又具有良好的抗震性能因此，目前这种结构体系已在住宅楼、住宅、公寓、饭店、教学楼等房屋建筑中得到广泛地应用•【知识要点】•本章将以住宅楼施工图标准层平面图为实例讲解建筑平面图的绘制，该实例是一个比较复杂的平面图，如图5-1所示大楼由许多房间组成本实例采用灵活划分的方式，首先绘制轴线、墙体等主要构件，然后绘制门窗、楼梯，最后标注和写文字说明在绘制墙体过程中，先绘制主墙，后绘制隔墙，最后合并调整在绘制门窗时，先在墙上开门窗洞，然后在门窗洞上绘制门和窗 【操作过程】•（1）设置绘图环境•（2）绘制轴线•（3）绘制外墙和隔墙•（4）开门窗洞•（5）绘制门窗和插入•（6）绘制楼梯•（7）尺寸标注和写文字•（8）绘制轴号和标高 单元2 住宅楼标准层平面图的绘制•5.2.1 设置绘图环境•【操作步骤】•1．建立新图•单击下拉菜单栏中的【文件】→【新建】命令，打开“选择样板”对话框，选择“acadiso”样板图，如图5-2所示。
2．参数设置单击下拉菜单栏中的【格式】→【单位】命令，打开“图形单位”对话框，按照如图5-3所示的方式设置参数 3．新建图层使用“图层特性管理器”对话框，设置新图层如图5-4所示保存图层单击下拉菜单中的【文件】→【另存为】命令，打开“图形另存为”对话框，在“文件名”列表框中输入“住宅楼标准层平面图” •【说明】 平面图中的墙线一般用粗实线表示，门窗等建筑物附件通常用中实线表示，轴线用点划线表示，标注等其他部分用细实线表示线型的类型不同，线型、线宽、颜色的设置都不同，可以为下一步绘制图形提供很大的方便•4．设置标注样式•（1）打开“标注样式管理器”对话框，单击【新建】按钮，进入“新建标注样式：建筑”对话框•（2）选择“符号和箭头”选项卡，在“箭头”区域的“第一个”和“第二个”下拉列表中选择“建筑标记”选项，设置“箭头大小”为1，如图5-5所示 （3）选择“调整”选项卡，在“调整选项”区域中选择“箭头”单选按钮，在“文字位置”区域中选择“尺寸线上方，带引线”单选按钮，在“标注特征比例”区域中，指定“使用全局比例”为100，如图5-6所示 5.2.2 绘制辅助线•（1）设置当前图层为“辅助线”。
•（2）按下【F8】功能键，打开“正交”模式•（3）绘制水平基准轴线，长度为40000，在左端绘制垂直基准轴线，长度为18000•（4）设置“缩放”“全部缩放”，显示整个图形•（5）使用偏移命令，将垂直基准轴线分别向右偏移，偏移距离依次为4000、4000、5000、3000、8000、3000、5000、4000和4000，得到垂直辅助线•（6）使用偏移命令，将水平基准轴线分别向上偏移，偏移距离依次为6000、1800、2400、1800和6000，得到水平辅助线，如图5-7所示 5.2.3 绘制墙体（1）设置当前图层为“墙体”2）设置多线样式选择下拉菜单栏中的【格式】→【多线样式】命令，弹出“多线样式”对话框，单击【新建】按钮，在“创建新的多线样式”对话框中输入样式名“240”，单击【继续】按钮，打开“新建多线样式：240”对话框，在“图元”列表框中，将其中图元的偏移量分别设置为120和-120，单击【确定】按钮，保存多线样式“240”，参数设置如图5-8所示 •（3）多线样式的调整选择下拉菜单栏中的【绘图】→【多线】命令，命令行提示如下：•命令：_mline//激活多线命令•当前设置：对正 = 上，比例 = 20.00，样式 = 240•指定起点或［对正（J）/比例（S）/样式（ST）］：j//选择对正选项j•输入对正类型［上（T）/无（Z）/下（B）］<上>：z//选择居中对正方式z•当前设置：对正 = 无，比例 = 20.00，样式 = 240•指定起点或［对正（J）/比例（S）/样式（ST）］：s//选择多线比例选项s•输入多线比例 <20.00>：1//输入新比例1•当前设置：对正 = 无，比例 = 1.00，样式 = 240//调整结束•（4）绘制左边第一单元的墙体。
依据辅助线和尺寸进行绘制，如图5-9所示由于该单元的墙体是对称图形，先绘制一半墙体，修改后再镜像完成另一半墙体 •选择下拉菜单栏中的【绘图】→【多线】命令，命令行提示如下：•命令：_mline //激活多线命令•当前设置：对正 = 无，比例 = 1.00，样式 = 240•指定起点或［对正（J）/比例（S）/样式（ST）］：//指定A点•指定下一点：//指定B点•指定下一点或［放弃（U）］：//指定C点•指定下一点或［闭合（C）/放弃（U）］：//指定D点•指定下一点或［闭合（C）/放弃（U）］：//指定E点•指定下一点或［闭合（C）/放弃（U）］：//回车，结束第一段多线•两次回车，然后绘制其他多线•（5）编辑墙体线选择下拉菜单栏中的【修改】→【对象】→【多线】命令，打开“多线编辑工具”对话框，如图5-10所示选择对话框中合适的编辑工具：“T形合并”和“角点结合”，对墙体逐段进行修改•（6）编辑墙体，选择下拉菜单栏中的【修改】→【镜像】命令，框选要镜像的所有墙体，右击或者按回车键，然后选择镜像线的两端，按回车键结束命令修改后的墙体如图5-11 4 绘制门窗楼梯•1．开门窗洞•（1）根据门窗尺寸和具体位置，在对应的墙体上绘制门窗边界线。
•在绘制门窗之前，要在墙体上开门洞和窗洞（以主卧室上的窗为例）•① 打开“轴线”层，设置“门窗”层位于当前图层•② 利用偏移命令分别将轴线2与轴线4向右和向左偏移800•③ 修剪墙体，得到门洞•（2）偏移门窗边界线，得到门窗的具体位置图•（3）选择修剪命令，对各个门窗洞进行修剪，绘制结果如图5-12所示•2．绘制门•将“门窗”层设置为当前层，使用直线和圆弧命令绘制两个门，如图5-13所示 3．使用写块命令，定义门块•在命令行输入：W，然后按回车键，打开“写块”对话框，如图5-14所示基点”拾取直线下端点，单击“选择对象”按钮，选择左门，在“文件名和路径”文本框中输入块名“左门块”，单击【确定】按钮，完成门块定义•同理定义右门块 4．绘制窗和插入门•（1）绘制中间6个窗绘制直线后，设置偏移距离为80，依次向下偏移3次•（2）插入“门”选择下拉菜单栏中的【插入】→【块】命令，打开“插入”对话框，选择“左门块”和“右门块”插入到门洞位置，插入时注意开门方向，在屏幕上指定旋转角度•完成全部门窗绘制结果如图5-15所示 5．绘制进户楼梯•（1）绘制基准线捕捉楼道两侧房间的墙体中点，绘制直线。
•（2）绘制一个60×3900的矩形•（3）向外偏移矩形，偏移距离为60•（4）移动矩形到楼道的正中间，然后修剪，如图5-16所示•（5）绘制楼梯台阶选择偏移命令，设置偏移距离为300，把中线分别向上和向下各偏移6次，得到全部台阶线•（6）绘制楼梯的剖切符号参见第二章，如图5-17所示 最终完成进户楼梯的绘制，如图5-18所示 .2.5 绘制阳台•阳台的绘制有多种方法，本次采用圆弧命令的“起点、端点、角度”方式绘制阳台，操作步骤如下•利用对象捕捉选中点1，利用正交命令向下绘制直线，尺寸为2185，绘制出直线1，2，然后镜像出直线3，4，命令行提示如下：•命令：_arc•指定圆弧的起点或［圆心（C）］：//选取图中的点2•指定圆弧的圆心或［角度（A）/方向（D）/半径（R）］：R//输入R表示以半径方式绘制圆弧•指定圆弧的半径：72500//表示所绘制的圆弧半径为72500•捕捉另一侧的点3，完成最外侧的绘制•最后利用偏移命令，依次向内侧做2次偏移，距离均为300，绘制结果如图5-19所示 .2.6 尺寸标注和写文字1．写文字将“文字”图层设置为当前层激活“单行文字”命令，设置文字高度为300，对各个房间进行标注。
然后对门窗、楼梯、阳台窗进行标注，结果如图5-19所示 2．室内尺寸标注•（1）将“标注”图层设置为当前层，选择已经设置的“建筑”标注样式•（2）激活对齐标注命令，对建筑物内部进行标注•（3）标注室内标高绘制一个标高符号，在符号上注明各层的具体高度由于本例是一个带室内楼梯的单元房，所以楼梯两端的房间标高不同室内尺寸标注如图5-20所示 3．外部整体尺寸标注•（1）将“标注”图层设置为当前层，选择已经设置的“建筑”标注样式•（2）激活对齐标注命令，对建筑物外部的各个建筑部件进行标注要求尺寸标注符合标注规则，形成多层次的、美观的尺寸标注外部整体尺寸标注如图5-21所示 4．绘制轴线编号•（1）将“轴线编号”图层设置为当前层•（2）绘制半径为400的圆•（3）写文字，将文字“A”写到圆心点，设置文字高度为300，完成轴线编号•（4）复制轴线编号到各个轴线的端点•（5）双击轴线编号内的文字来逐一修改轴线编号的内容，横向使用1、2、3、4、…进行编号，竖向使用A、B、C、D、…来编号•（6）最后绘制完成住宅楼标准层的平面图，如图5-22所示。
