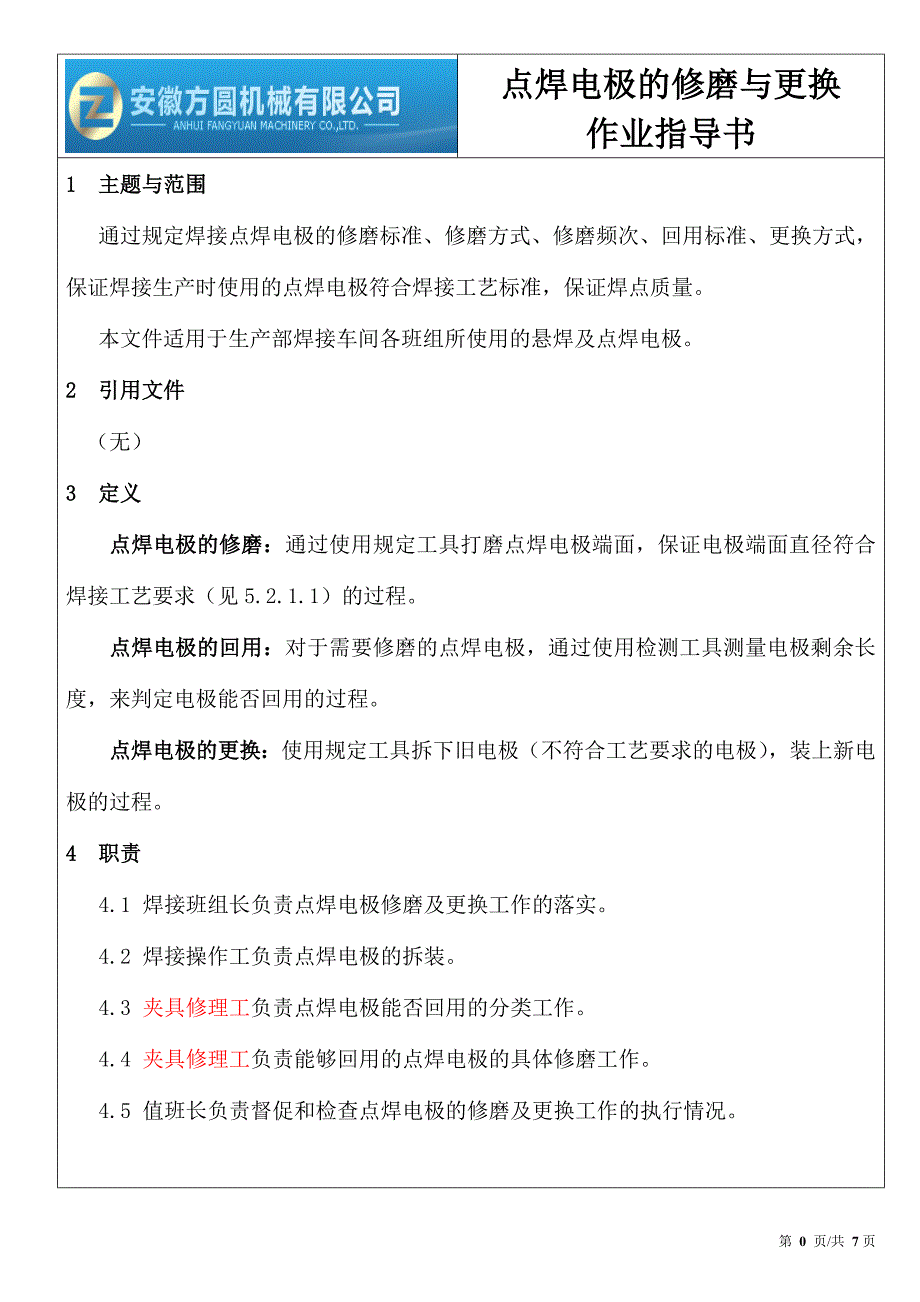

第 0 页/共 8 页点焊电极的修磨与更换点焊电极的修磨与更换 作业指导书作业指导书1 1主题与范围主题与范围通过规定焊接点焊电极的修磨标准、修磨方式、修磨频次、回用标准、更换方式，保证焊接生产时使用的点焊电极符合焊接工艺标准，保证焊点质量本文件适用于生产部焊接车间各班组所使用的悬焊及点焊电极2 2引用文件引用文件（无）3 3定义定义点焊电极的修磨：点焊电极的修磨：通过使用规定工具打磨点焊电极端面，保证电极端面直径符合焊接工艺要求（见 5.2.1.1）的过程点焊电极的回用：点焊电极的回用：对于需要修磨的点焊电极，通过使用检测工具测量电极剩余长度，来判定电极能否回用的过程点焊电极的更换：点焊电极的更换：使用规定工具拆下旧电极（不符合工艺要求的电极） ，装上新电极的过程4 4职责职责4.1 焊接班组长负责点焊电极修磨及更换工作的落实4.2 焊接操作工负责点焊电极的拆装4.3 夹具修理工负责点焊电极能否回用的分类工作4.4 夹具修理工负责能够回用的点焊电极的具体修磨工作4.5 值班长负责督促和检查点焊电极的修磨及更换工作的执行情况第 1 页/共 8 页点焊电极的修磨与更换点焊电极的修磨与更换 作业指导书作业指导书5 5点焊电极的修磨、回用、更换程序点焊电极的修磨、回用、更换程序5.1点焊电极5.1.1 点焊电极端面直径5.1.1.1Φ16mm（外表直径） ×23mm（长）电极：原始（机加工后）端面直径为6mm。
5.1.1.2Φ13mm（外表直径） ×20mm（长）电极：原始（机加工后）端面直径为5mm5.1.1.3特殊形式电极：参见具体图纸规定5.1.2 电极墩粗：点焊电极在使用过程中由于电极端面工作区域受力及受大电流的热影响,电极端面形状发生变化，端面直径变大，接触表面产生化合物,降低焊接时焊点区域内通过的电流密度值,从而产生虚焊现象,影响焊接质量5.2 点焊电极的修磨5.2.1 修磨标准5.2.1.1Φ16mm 电极：电极端面直径允许范围为 6～8mm5.2.1.2Φ13mm 电极：电极端面直径允许范围为 5～7mm5.2.1.3特殊型式电极： 电极端面直径允许范围为原始直径～+2mm5.2.1.4工作300个焊点修磨电极一次；两工件加一起厚度在4mm以上的，工作 100个焊点修磨电极一次5.2.2 端面直径检测工具5.2.2.1检测工具：电极卡板第 2 页/共 8 页点焊电极的修磨与更换点焊电极的修磨与更换 作业指导书作业指导书5.2.2.2检测方式：将电极卡板上放在电极端面上，保证卡板上的标准孔与端面基本同心5.2.2.3合格判定：Φ6～Φ8 的标准孔内可以看到整个电极端面，判断该电极可以使用。
5.2.2.4不合格判定：电极端面小于 Φ6 标准孔，或 Φ8 标准孔内无法可以看到整个电极端面，判断该电极不可以使用5.2.3 修磨方式5.2.3.1手工锉刀修磨：在生产时，使用锉刀直接对安装在焊钳上的电极进行修磨端面的方法特殊型式电极使用锉刀修磨5.2.3.2线外统一设备修磨：使用修磨标准设备集中处理换下的电极的方法5.2.3.3为了保证修磨后电极质量（电极形状及端面直径） ，公司规定所有 Φ16mm、Φ13mm 手工用点焊电极使用线外统一修磨对于与有角度焊钳接杆连接对于与有角度焊钳接杆连接的电极，在安装后，还需要使用锉刀根据上下电极的实际接触面修正电极端面的电极，在安装后，还需要使用锉刀根据上下电极的实际接触面修正电极端面5.2.3.4机器人设备修磨：点焊机器人工作站使用修磨设备修磨电极5.2.4 修磨频次5.2.4.1对未开启焊接电流递增器的点焊电极的修磨周期,应根据工位的实际情况决定:原则上,应随时检查电极的端面,如果磨损超过标准就要进行修磨5.2.4.2未开启焊接电流递增器的点焊电极建议修磨频次：见附录二《点第 3 页/共 8 页点焊电极的修磨与更换点焊电极的修磨与更换 作业指导书作业指导书焊电极修磨频次建议表（无递增版） 》 。
本表格每年或逢新项目批产更新5.2.4.3对开启焊接电流递增器的点焊电极的修磨周期,应根据递增器的工艺设定，在递增器报警后进行修磨5.2.4.4点焊机器人工作站的修磨频次设定在机器人程序中，焊接点数符合要求后会自动修磨电极5.2.4.5突发情况：一旦发生爆电极情况，应立即修磨或更换电极5.3 点焊电极的回用5.3.1 回用标准5.3.1.1对于需要修磨的电极，首先要判定是否可以回用5.3.1.2点焊电极下半部分为了散热而开孔通水,在电极中间有修磨截止线（一个环形槽）用来标识最短电极长，考虑到电极在焊接时受热受压，电极端面到截止线应有剩余量，建议为 2mm5.3.1.3Φ16mm 电极：电极长度（从端面到底部）≤13mm 时,必须报废，不可回用5.3.1.4Φ13mm 电极：电极长度（从端面到底部）≤15mm 时,必须报废，不可回用5.3.1.5特殊型式电极： 电极端面至截止线距离≤2mm 时，必须报废，不可回用5.3.2 电极回用检测工具5.3.2.1检测工具：电极卡板（适用于 Φ16 和 Φ13 电极） 第 4 页/共 8 页点焊电极的修磨与更换点焊电极的修磨与更换 作业指导书作业指导书5.3.2.2检测方式：将电极根据直径大小放入相应的卡板检测槽内，保证电极在槽内保持竖直状态。
5.3.2.3回用判定：如果电极长度高于检测槽，判断该电极可以回用5.3.2.4报废判定：如果电极长度小于等于检测槽，判断该电极必须报废5.3.2.5特殊型式电极使用游标卡尺测量5.3.3 电极状态隔离箱5.3.3.1【旧电极】箱：存放使用过的，但未判断是否回用的电极5.3.3.2【待修磨】箱：存放已经被判定可回用的，但未修磨的电极5.3.3.3【回用】箱：存放已经修磨好的电极5.3.3.4【新电极】箱：存放外购进来未使用过的电极5.3.3.5【报废】箱：存放不能回用，确认报废的电极5.4 点焊电极的更换5.4.1 更换对象5.4.1.1手工点焊：应优先使用【回用】箱内的电极5.4.1.2机器人点焊：只能使用【新电极】箱内的电极5.4.2 更换方式5.4.2.1先关闭冷却循环水的 2 个阀门（进水阀+出水阀） 拿来专用盛水桶5.4.2.2将电极对准盛水桶，使用专用工具（管子钳）夹住电极,向外旋第 5 页/共 8 页点焊电极的修磨与更换点焊电极的修磨与更换 作业指导书作业指导书转拆除电极注意，应引导剩余冷却水注入盛水桶，避免场地、零件、夹具被喷溅到水5.4.2.3将拆下的旧电极放置在一边，换上领来的新电极，用 1.5 磅木锤轻击电极端面，使电极与接杆接口紧实。
5.4.2.4对于手工焊枪，应将焊机切换到调整档，连续闭合焊钳 3～5 次，彻底压实电极用电极卡板检测上下电极的对中度，确认上下电极对中度符合要求对带角度的电极需要使用锉刀修正接触端面将换下的旧电极放入【旧电极】箱内打开进出水阀门，将焊机切换回焊接档，继续生产5.4.2.5对于机器人焊枪，应先打开进出水阀门，再根据《作业指导书》指导步骤操作，程序会提示校验对中度并自动完成压实电极步骤，然后机器人自动继续生产焊接操作人员应将换下的旧电极放入【旧电极】箱内5.4.3 如果发现上下电极对中度不符合要求，应立即向焊接机修报修修理完成后，才可以生产5.4.4 电极更换时，尽量上下电极一起更换5.4.5 拆装电极时应保护好电极的锥度面,安装时应清除电极锥度孔中的油污,保持装配面的清洁5.4.6 焊枪应保持清洁，避免油污、飞溅物沉积6 6 记录记录（无）7 7 附录附录第 6 页/共 8 页点焊电极的修磨与更换点焊电极的修磨与更换 作业指导书作业指导书附录一：点焊电极的修磨与更换流程图发放数编制审 核批 准批准日期实施日期2肖冬冬肖冬冬2014.4.22第 7 页/共 8 页附录一 点焊电极的修磨与更换流程图负责部门负责部门/ /岗位岗位依据依据流程流程记录记录配部门配部门/ /岗位岗位新电极箱新电极箱生产装新电极更换？拆旧电极修磨待用箱待用箱报废箱报废箱回用？旧电极箱旧电极箱待修磨箱待修磨箱焊接班组焊接操作工夹具修理工夹具修理工焊接操作工焊接操作工焊接操作工焊接操作工点焊电极修磨频次建议表NOYESNOYES点焊电极的修磨与更换作业指导书。
