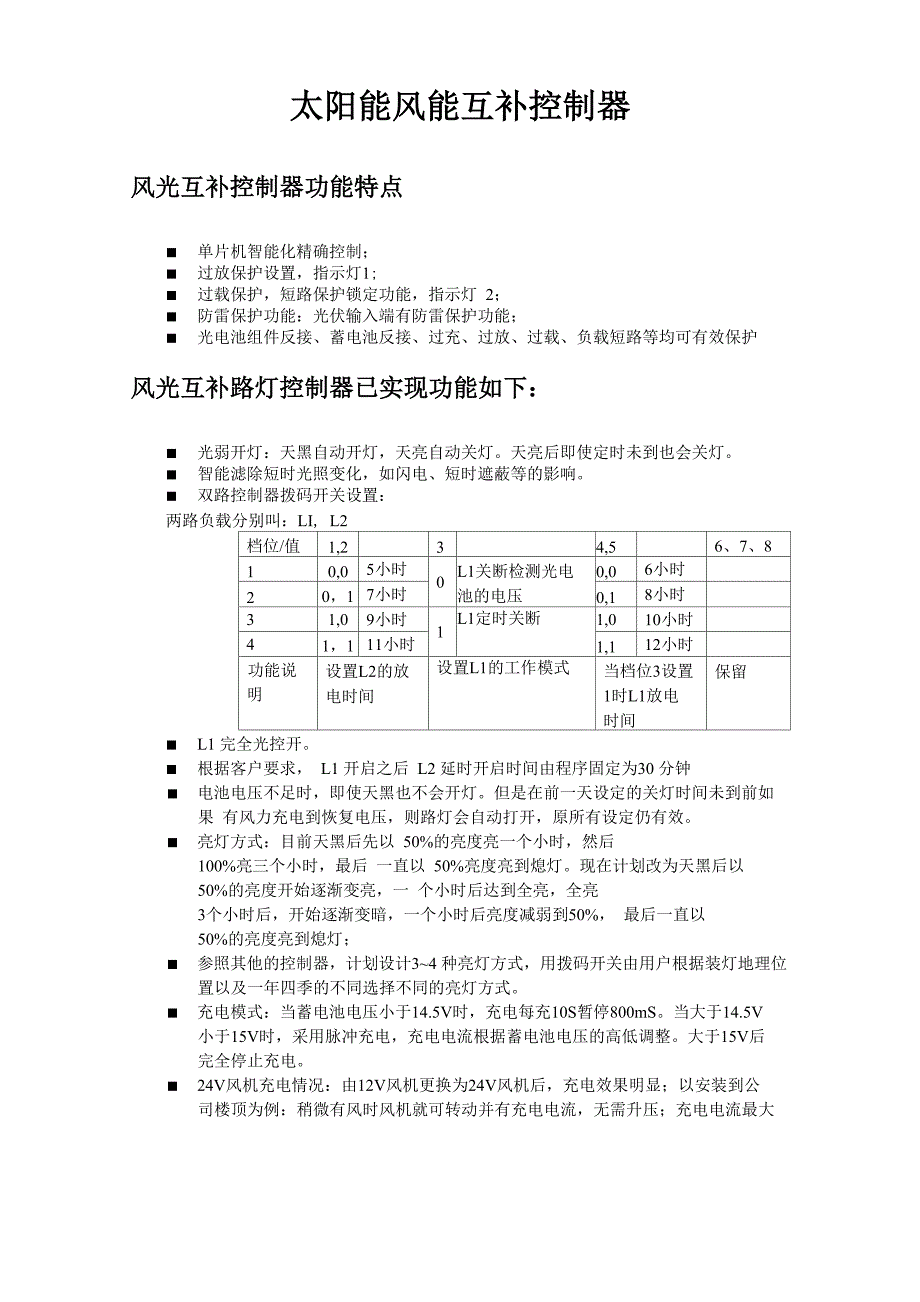

太阳能风能互补控制器风光互补控制器功能特点■ 单片机智能化精确控制；■ 过放保护设置，指示灯1;■ 过载保护，短路保护锁定功能，指示灯 2；■ 防雷保护功能：光伏输入端有防雷保护功能；■ 光电池组件反接、蓄电池反接、过充、过放、过载、负载短路等均可有效保护风光互补路灯控制器已实现功能如下：■ 光弱开灯：天黑自动开灯，天亮自动关灯天亮后即使定时未到也会关灯■ 智能滤除短时光照变化，如闪电、短时遮蔽等的影响■ 双路控制器拨码开关设置：两路负载分别叫：LI, L2档位/值1,234,56、7、810,05小时0L1关断检测光电 池的电压0,06小时20，17小时0,18小时31,09小时1L1定时关断1,010小时41，111小时1,112小时功能说 明设置L2的放 电时间设置L1的工作模式当档位3设置1时L1放电 时间保留■ L1 完全光控开■ 根据客户要求， L1 开启之后 L2 延时开启时间由程序固定为30 分钟■ 电池电压不足时，即使天黑也不会开灯但是在前一天设定的关灯时间未到前如果 有风力充电到恢复电压，则路灯会自动打开，原所有设定仍有效■ 亮灯方式：目前天黑后先以 50%的亮度亮一个小时，然后 100%亮三个小时，最后 一直以 50%亮度亮到熄灯。
现在计划改为天黑后以 50%的亮度开始逐渐变亮，一 个小时后达到全亮，全亮 3个小时后，开始逐渐变暗，一个小时后亮度减弱到50%， 最后一直以 50%的亮度亮到熄灯；■ 参照其他的控制器，计划设计3~4 种亮灯方式，用拨码开关由用户根据装灯地理位 置以及一年四季的不同选择不同的亮灯方式■ 充电模式：当蓄电池电压小于14.5V时，充电每充10S暂停800mS当大于14.5V 小于15V时，采用脉冲充电，充电电流根据蓄电池电压的高低调整大于15V后 完全停止充电■ 24V风机充电情况：由12V风机更换为24V风机后，充电效果明显；以安装到公 司楼顶为例：稍微有风时风机就可转动并有充电电流，无需升压；充电电流最大时 有6A、7A安装到空旷的地方时，充电效果会更加明显接线端子说明（参考实物）连接组件名称蓄电池负载风机光电板泄荷电 阻端子标识-++1+2-1-2ABC+-AB说明负正L1正L2正L1负L2负风 机A相风 机B相风 机C相光 电 板 正光电 板负泄 荷 电 阻A泄 荷 电 阻B按钮和指示灯符号定义常亮闪亮不亮1复位按钮1. 电池欠压保护后，电池电压没有达到过放恢复点，但已经高于下限时，按一 下此按钮可解除2路欠压保护状态.2. 过载发生后，负载电流恢复到120%,按一下此按钮可解除过载锁定.3. 当拨码开关被重置后，按下复位按钮后新的拨码开关值写入到程序中2L1过载指示L1负载严重过载 已保护L1轻微过载 负载未切断L1负载电流<100%3L2过载指示L2负载严重过载 已保护L2轻微过载 负载未切断L2负载电流<100%4欠压指示电池过放，欠压保护一电池电压正常5工作指示 光充电指示控制器正常工作光电池组件充电一6泄荷指示一电池已接近充满 开始泄荷不泄荷7风机充电指示电机充电电压高于电池电压，在对电池充电风机不充电。
