油位传感器安装详解(图)

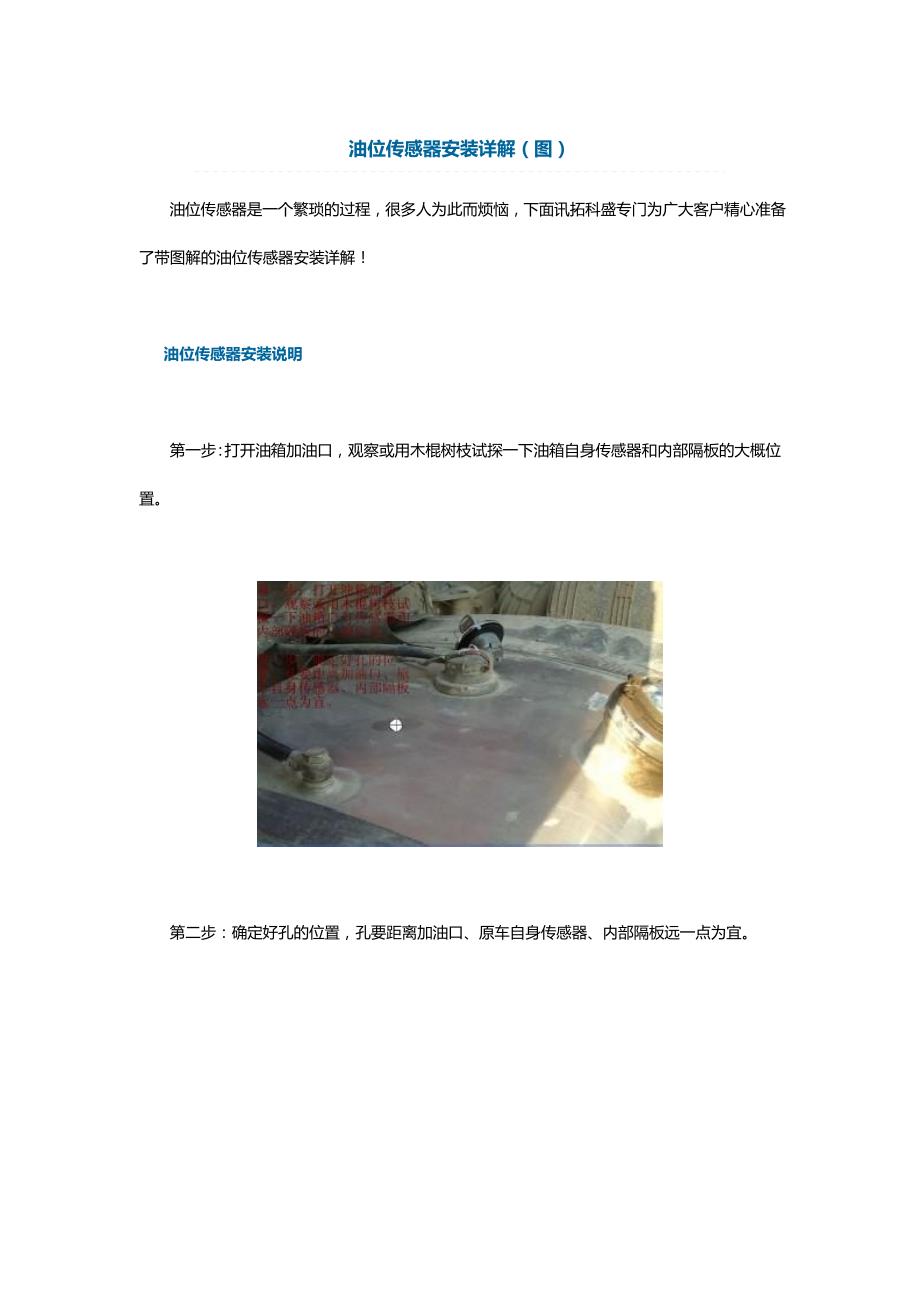

油位传感器安装详解（图）油位传感器是一个繁琐的过程，很多人为此而烦恼，下面讯拓科盛专门为广大客户精心准备了带图解的油位传感器安装详解！油位传感器安装说明第一步：打开油箱加油口，观察或用木棍树枝试探一下油箱自身传感器和内部隔板的大概位置第二步：确定好孔的位置，孔要距离加油口、原车自身传感器、内部隔板远一点为宜 第三步：如图，用 10mm 的钻头在邮箱上钻取一个直径 10mm 的孔第四步：用铁丝从 10mm 的孔穿进，从加油口穿出，用于引导传感器 第五步：把传感器从加油口放入油箱，用铁丝夹紧传感器线束端一定要紧，确保传感器不会脱落第六步：在小孔周围涂上耐柴油封胶防止漏油 第七步：拧上大螺帽如果此时传感器跟着螺帽旋转，可用开口一字螺丝刀固定住传感器顶端螺纹杆上面的缺口，继续用 12 寸版手上紧螺丝 第八步：接线如图，左边这条为传感器自带线束棕色为传感器电源，接 GPS 主机5V(接 GPS 棕色线) ，黑色为接地和 GPS 主机负极相连(接 GPS 黑色线)，蓝色为油量信号线(接GPS 紫色线)右边这条为 GPS 主机延长到传感器的线，从螺帽的外面通过边上小孔穿进螺帽内部注意：延长线是通过孔从外面穿到里面来，在内部接线后，把线盘进螺丝内部。

连接好 3 个接头后，用 704 密封胶封住进线的小孔和传感器顶端，然后把线轻轻地盘起来放到螺帽内部 第九步：封口处再涂上些密封胶第十步：上紧盖帽，力度以徒手打不开为宜 第十一步：整理好线束，安装完成。
