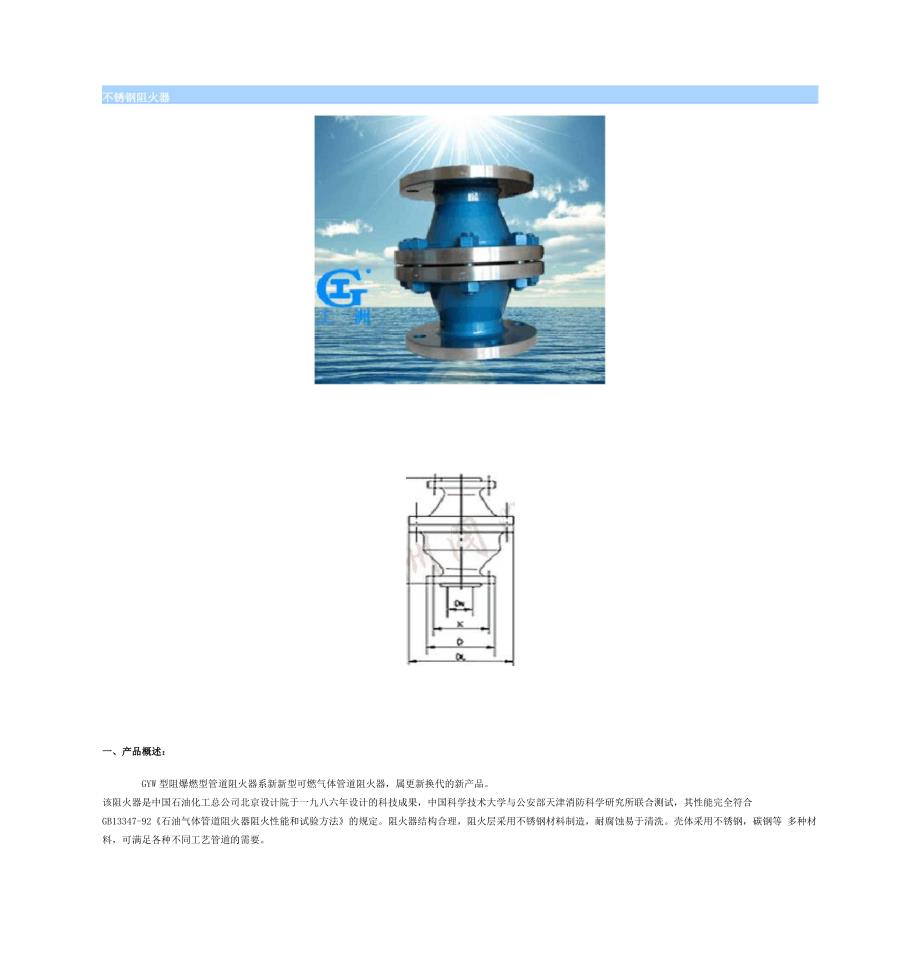

一、产品概述：GYW型阻爆燃型管道阻火器系新新型可燃气体管道阻火器，属更新换代的新产品该阻火器是中国石油化工总公司北京设计院于一九八六年设计的科技成果，中国科学技术大学与公安部天津消防科学研究所联合测试，其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定阻火器结构合理，阻火层采用不锈钢材料制造，耐腐蚀易于清洗壳体采用不锈钢，碳钢等 多种材料，可满足各种不同工艺管道的需要性能及特点：•该阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格，连续13次以亚音速火焰试验每次都能阻火•易检修，安装方便耐烧性能合格，耐烧试验1小时无回火现象•阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗壳体水压试验合格适用范围：该阻火器适用于管道、闪点低于28°C的甲类、油品、氢氧液化类和闪点低于60°C的煤油、柴油、甲笨原油等，输送可燃性气体的管道上、火炬系列、油气 回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统二、零部件材料：阀体材料碳钢WCB、不锈钢304、316、阻火芯件材料不锈钢防爆阻火波纹板密封件材料耐油石棉橡胶、四氟PTFE环境温度C<480公称压力（MPa）0.6~5.0防爆级别BS5501:IIA、IlB、IIC三、不锈钢阻火器主要外形与法兰连接尺寸:规格（DN）重量（kg/台）安装尺寸（毫米）D2DLHn-①506①110①1402202354X148017①150①1852802704X1810020①170①2053252754X1815025①225①2604252908X1820035①280①3154953058X1825046①335①37059532012X18注：连接法兰符合JB78-59《铸铁法兰》的规定。
订货须知：一、①不锈钢阻火器产品名称与型号②不锈钢阻火器口径③不锈钢阻火器是否带附件二、若已经由设计单位选定公司的不锈钢阻火器型号，请按不锈钢阻火器 型号三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，阻火器防火呼吸阀阻爆燃型管道阻火器波纹型阻火器GTQ型波纹阻火器呼吸阀管道网型阻火器砾石阻火器丝口阻火器阻火呼吸人孔PC型空气泡沫产生器呼吸器不锈钢呼吸阀呼吸式安全阀ZFQ-1型全天候阻火呼吸阀QZF-89型全天候阻火呼吸阀呼吸阀阻火器系列价格供用户或设计院工程项目做预算型号呼吸阀GFQ-2阻火呼吸阀ZFQ-1呼吸阀QZF-89口径铸钢不锈钢铸钢不锈钢铸钢不锈钢DN25187.5450255502.5//DN32262.5585315675//DN40277・5660330705//DN50315727.53607957651905DN65397.5922.5465112510052505DN8046511705551327.510802760DN1005851417.5705159012153120DN125727.52100915228020854485DN150952.524151125267027155880DN20014253367.51635379531358625DN2501897.5456022505355448511115DN3003360655538257905570015015型号管道阴火器GYW-1管道阻火器GZW-1阻火器ZGB-1口径铸钢不锈钢铸钢不锈钢铸钢不锈钢DN25210420240555210420DN32285675315900255570DN403157653451005270600DN503608703901170315690DN6542011254651635345840DN80555138060018154501035DN100660163572022505551305DN1258102325100537956601980DN15011853195135048309152325DN200163543201980664512903150DN250232558652670949516354395公称通径铝合金铸钢不锈钢单价（元）单价（元）DN40105150420阻火透气帽DN50105195450DN80210375780DN100345450990DN1508258101635DN200102010652595型号公称通 径铸钢不锈钢单价（元）单价 （元）DN25382.5570DN406301050DN50697.51125网型阻火 器HGS — 07DN659001695DN8010351905DN1001417.52505DN15023405700DN20040507245DN250427510530DN3006007.513455管道砾石口径DN25DN500N65DN80DN100DN150阻火器铸钢37560069078010801635一、 阀门的选型步骤1. 明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2. 确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等3. 确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等4. 根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、 球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等5. 确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等6. 确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道 的公称通径和阀座孔的直径7. 确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、 连接的螺栓孔尺寸和数量、整个阀门外型尺寸等8. 利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品二、 阀门的选型依据1. 所选用阀门的用途、使用工况条件和操纵控制方式丘Y好禰门工洲造EhgEfDk W 強I工制阀门-台證品质2. 工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易 燃、易爆介质，介质的黏度等等3. 对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。
4. 安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等⑤ 对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求在选定参数时应注意：如果阀 门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关 闭时的压力降、阀门的最大和最小进口压力根据上述选型阀门的依据和步骤，合理、正确地选型阀 门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择管道 的最终控制是阀门阀门启闭件控制着介质在管道内的流束方式，阀门流道的形状使阀门具备一定的流 量特性，在选型管道系统最适合安装的阀门时必须考虑到这一点三、阀门选型原则1. 截止和开放介质用的阀门流道为直通式的阀门，其流阻较小，通常选型作为截止和开放介质用的阀 门向下闭合式阀门（截止阀、柱塞阀）由于其流道曲折，流阻比其他阀门高，故较少选用在允许有 较高流阻的场合，可选用闭合式阀门2. 控制流量用的阀门通常选型易于调节流量的阀门作为控制流量用向下闭合式阀门（如截止阀）适 于这一用途，因为它的阀座尺寸与关闭件的行程之间成正比关系旋转式阀门（旋塞阀、蝶阀、球阀） 和挠曲阀体式阀门（夹紧阀、隔膜阀）也可用于节流控制，但通常只能在有限的阀门口径范围内适用。
闸阀是以圆盘形闸板对圆形阀座口做横切运动，它只有在接近关闭位置时，才能较好地控制流量，故通 常不用于流量控制3. 换向分流用的阀门根据换向分流的需要，这种阀门可有三个或更多的通道旋塞阀和球阀较适用于 这一目的，因此，大部分用于换向分流的阀门都选取这类阀门中的一种但是在有些情况下，其他类型 的阀门，只要把两个或更多个阀门适当地相互连接起来，也可作换向分流用丘¥好阀门工洲造EhgEfDk MU工制阀门-台證品质4. 带有悬浮颗粒的介质用阀门当介质中带有悬浮颗粒时，最适于采用其关闭件沿密封面的滑动带有 擦拭作用的阀门如果关闭件对阀座的来回运动是竖直的，那末就可能夹持颗粒，因此这种阀门除非密 封面材料可以允许嵌入颗粒，否则只适用于基本清洁的介质球阀和旋塞阀在启闭过程中对密封面均有 擦拭作用，故适宜用在带有悬浮颗粒的介质中目前，无论在石油、化工，还是在别的行业的管道系统, 阀门应用、操作频率和服务千变万化，要控制或杜绝那怕是低微的泄漏，最重要、最关键的设备还数阀 门管道的最终控制是阀门，阀门在各个领域的服务和可靠表现是独一无二的。
