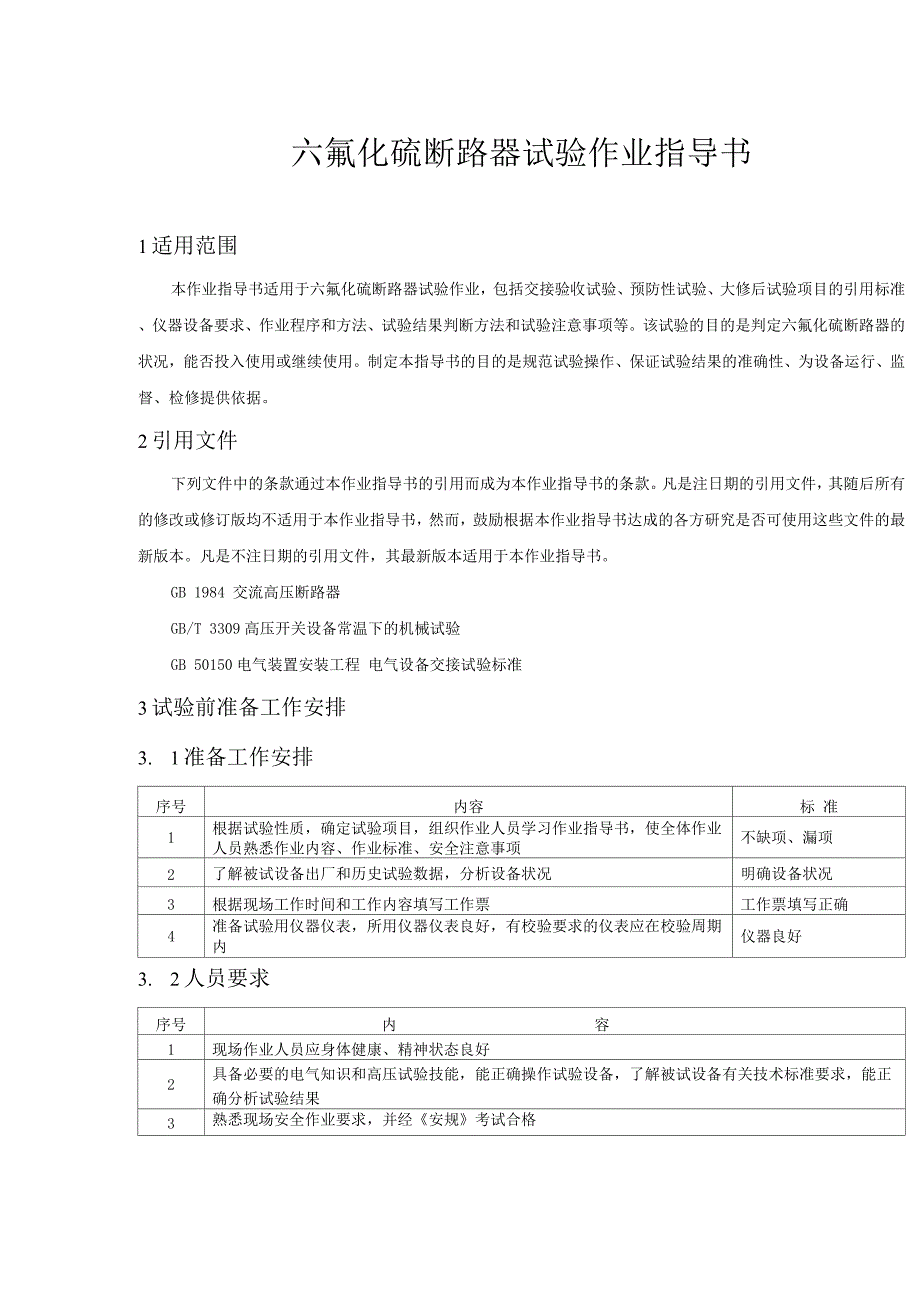

六氟化硫断路器试验作业指导书1适用范围本作业指导书适用于六氟化硫断路器试验作业，包括交接验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、作业程序和方法、试验结果判断方法和试验注意事项等该试验的目的是判定六氟化硫断路器的状况，能否投入使用或继续使用制定本指导书的目的是规范试验操作、保证试验结果的准确性、为设备运行、监督、检修提供依据2引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款凡是注日期的引用文件，其随后所有的修改或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成的各方研究是否可使用这些文件的最新版本凡是不注日期的引用文件，其最新版本适用于本作业指导书GB 1984 交流高压断路器GB/T 3309高压开关设备常温下的机械试验GB 50150电气装置安装工程 电气设备交接试验标准3试验前准备工作安排3. 1准备工作安排序号内容标 准1根据试验性质，确定试验项目，组织作业人员学习作业指导书，使全体作业人员熟悉作业内容、作业标准、安全注意事项不缺项、漏项2了解被试设备出厂和历史试验数据，分析设备状况明确设备状况3根据现场工作时间和工作内容填写工作票工作票填写正确4准备试验用仪器仪表，所用仪器仪表良好，有校验要求的仪表应在校验周期内仪器良好3. 2人员要求序号内容1现场作业人员应身体健康、精神状态良好2具备必要的电气知识和高压试验技能，能正确操作试验设备，了解被试设备有关技术标准要求，能正确分析试验结果3熟悉现场安全作业要求，并经《安规》考试合格3. 3仪器仪表和工具序号名 称单位数量备注110V兆欧表台1210V以上试验变压器台1325V兆欧表台14回路电阻测试仪台1回路电阻测试仪要求不小于1A5单臂电桥台16电压表块17可调直流电压源台1电压：0 - 250V直流；电流：＞5A;纹波系数：＜3%8断路器特性测试仪台1时间精度误差：＜ 0.1ms,时间通道数应不少于6个9介损测试仪台110谐振耐压试验装置套111温湿度计只112导、地线根若干13梯子有登高作业时14安全带有登高作业时3. 4危险点分析序号内容1作业人员进入作业现场不戴安全帽可能会发生人员伤害事故2作业人员进入作业现场可能会发生走错间隔及与带电设备保持距离不够情况3试验现场不设安全围栏，会使非试验人员进入试验场地，造成触电4进行绝缘电阻测量后不对试品充分放电，会发生电击5加压时无人监护，可能会造成误加压或非试验人员误入试验场地，造成触电6升压过程不实行呼唱制度，会造成人员触电7登高作业可能会发生高空坠落或瓷件损坏8试验设备接地不好，可能会对试验人员造成伤害9变更试验接线，不断开电源，可能会对试验人员造成伤害。
3. 5安全措施序号内容1进入试验现场，试验人员必须戴安全帽2现场试验工作必须执行工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度3试验现场应装设遮拦或围栏，悬挂“止步，高压危险！”的标示牌，并有专人监护，严禁非试验人员进入试验场地4为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电5在现场进行试验工作时，根据带电设备的电压等级，试验人员应注意保持与带电体的安全距离不应小于《安规》中规定的距离6试验器具的金属外壳应可靠接地，试验仪器与设备的接线应牢固可靠7工作中如需使用梯子等登高工具时，应做好防止瓷件损坏和人员高空摔跌的安全措施8试验装置的电源开关，应使用具有明显断开点的双极刀闸，并有可靠的过载保护装置9开始试验前，负责人应对全体试验人员详细说明在试验区应注意的安全注意事项10试验过程应有人监护并呼唱，试验人员在试验过程中注意力应高度集中，防止异常情况的发生当出现异常情况时，应立即停止试验，查明原因后，方可继续试验11变更接线或试验结束时，应首先将加压设备的调压器回零，然后断开电源侧刀闸，并在试品和加压设备的输出端放电接地12外接直流电源进行试验时，应防止串入运行直流系统13试验结束后，试验人员应拆除试验临时接地线，并对被试设备进行检查和清理现场14试验应在天气良好的情况下进行，遇雷雨大风等天气应停止试验4试验程序4. 1开工序号内容1作业负责人全面检查现场安全措施是否与工作票一致，是否与现场设备相符2作业负责人向工作人员交待作业任务、安全措施和注意事项，明确作业范围。
4. 2试验项目和操作标准序号试验项目试验方法安全措施及注意事项试验标准1辅助和控制回路绝缘电阻及交流耐压测量SF6断路器辅助和控制回路绝缘电阻使用10V兆欧表，辅助和控制回路交流耐压值为10V，可采用普通试验变压器或25V兆欧表代替1. 试验时应记录环境温度2. 测量后充分放电1. 辅助和控制回路绝缘电阻不低于2MQ2. 在进行交流耐压试验前后绝缘电阻值不应降低2分合闸线圈的直流电阻和绝缘电阻使用单臂电桥测量分合闸电磁铁线圈的直流电阻，使用10V兆欧表测量绝缘电阻测量后应充分放电1. 绝缘电阻不低于2MQ2. 直流电阻应符合制造厂规定3导电回路电阻将SF6断路器合闸，将导电回路测试仪试验线接至断路器一次接线端上，电压线接在内侧，电流线接在外侧如采用直流压降法测量，则电流应不小于1A接线时应做好防止高空坠落措施和注意保持与带电设备距离交接时和大修后导电回路电阻数值应符合制造厂的规定，运行中敞开式断路器的回路电阻不大于交序号试验项目试验方法安全措施及注意事项试验标准接试验值的1.2倍，GIS中的断路器应符合制造厂的规定4合、分闸时间及同期性以及合闸电阻预投入时间将断路器特性测试仪的合、分闸控制线分别接入断路器二次控制线中，用试验接线将断路器一次各断的引线接入测试仪的时间通道。
将可调直流电源调至额定操作电压，通过控制断路器特性测试仪，在额定操作电压及额定机构压力下对SF6断路器进行分、合操作，得出是各相合、分闸时间三相合闸时间中的最大值与最小值之差即为合闸不同期；三相分闸时间中的最大值与最小值之差即为分闸不同期如果SF6断路器每相存在多个断，则应同时测量各个断的合、分时间，并得出同相各断合、分闸的不同期如果断路器带有合闸电阻，则应同时测量合闸电阻的预先投入时间试验时也可采用站内直流电源作为操作电源；如果存在第二分闸回路，则应测量第二分闸的分闸时间、同期性和同相各断的分闸2的同期性采用外接直流电源时，应防止串入站内运行直流系统1. 合、分闸时间与合闸电阻预先投入时间应符合制造厂的规定2. 除制造厂另有规定外，断路器的分、合闸同期性应满足下列要求：相间合闸不同期不大于5ms;相间分闸不同期不大于3ms;同相各断合闸不同期不大于3ms同相各断分闸不同期不大于2ms5合、分闸速度本项试验可结合断路器合、分闸时间试验同时进行，将测速传感器可靠固定，并将传感器运动部分牢固连接至断路器机构的速度测量运动部件上利用断路器特性测试仪进行断路器合、分操作，根据所得的时间-行程特性求得合、分闸速度合、分闸速度的测量方法及结果应符合制造厂的规定6断并联电容器的绝缘电阻、电容量和tg 8使用25V兆欧表测量断并联电容器的绝缘电阻，测量用短路线充分放电。
电容量和介损测量：断路器处于分闸位置时，参照各介损测试仪进行试验接线，试验采用正接线法1. 绝缘电阻测量后应充分放电2. 介质损耗试验中高压测试线电压约为10kV，应注意测试高压线对地绝缘问题和人身安全3. 介损电桥应接地良好交接时测量SF6断路器各断及并联电容并联后的电容量和介质损耗角正切，并作为该设备原始记录，以后试验应与原始值比较，应无明显变化7合、分闸电磁铁的将直流电源的输出经刀闸分别接入断路器二次控制线的合闸或分闸回路中，在一个较低电压下迅速合上并拉开直流电源出线刀闸，断路器不会动作，逐步提高此电压值，重复以上步骤，当断路器正确动作时，记录此前的电采用外接直流电源时，应防止串入站内运行直流系统1.合闸电磁铁的最低动作电压不应大于额定电压的80%在额定电压的80%-110%范序号试验项目试验方法安全措施及注意事项试验标准最低动作电压压值则分别为合、分闸电磁铁的最低动作电压值如果存在第二分闸回路，则应同时测量第二分闸电磁铁的最低动作电压围内可靠动作2.分闸电磁铁的最低动作电压应在额定电压的30%-65%的范围内，在额定电压的65%-120%范围内可靠动作当电压低至额定电压的30%或更低时不应脱扣动作8断路器主回路对地、断间交流耐压SF6断路器交流耐压一般采用串联谐振回路，具体可分为工频串联谐振和变频串联谐振。
对断路器进行合闸对地、断间进行耐压，试验电压为出厂试验电压的80%，时间为1min1. 接线时应做好防止高空坠落措施和注意保持与带电设备距离2. 试验过程应有人监护并呼唱，当出现异常情况时，应立即停止试验，降低电压，断开电源，被试品进行接地放电后再对其进行检查，查明原因后，方可继续试验试验中无击穿、闪络4. 3原始记录与正式报告序号内容1原始记录的填写要字迹清晰、完整、准确，不得随意涂改、不得留有空白2当记录表格出现某些“表格”确无数据记录时，可用“/”表示此格无数据3若确属笔误，出现记录错误时，允许用“单线划改”，并要求更改者在更改旁边签名4原始记录及试验报告应按规定存档4. 4竣工序号内容1拆除试验临时电源接线2检查被试设备上无遗留工器具和试验用导地线3将被试设备的一、二次接线恢复正常4清点工具，清理试验现场，拆除安全围栏5向运行人员报告被试设备试验结果6办理工作票终结手续附录A：六氟化硫断路器试验标准化作业卡变电站名设备编号试验时间试验人员项目内容/试验准备1、根据试验作业指导书明确试验内容，熟悉试验项目2、根据试验作业指导书准备试验仪器仪表及工具3、危险点分析：根据试验任务、试验现场环境等条件，共同分析提出此次试验存在的危险点，并采取相应措施进行控制。
4、根据现场工作时间和工作内容正确填写工作票试验过程1、根据作业指导书进行试验开工交代2、根据试验性质确定试验项目，按照作业指导书的试验程序及操作标准进行试验3、按照作业指导书要求选择附录A1、A2进行原始记录填写试验终结1、按照作业指导书竣工要求进行检查2、指挥工作人员清理作业现场并撤离工作现场附录A1:六氟化硫断路器交接试验原始记录委托单位试验日期环境温度环境湿度试验性质断路器编号试验负责人试验参加人铭牌型 号额定电压kV额定电流A额定短路开断电流kA绝。
