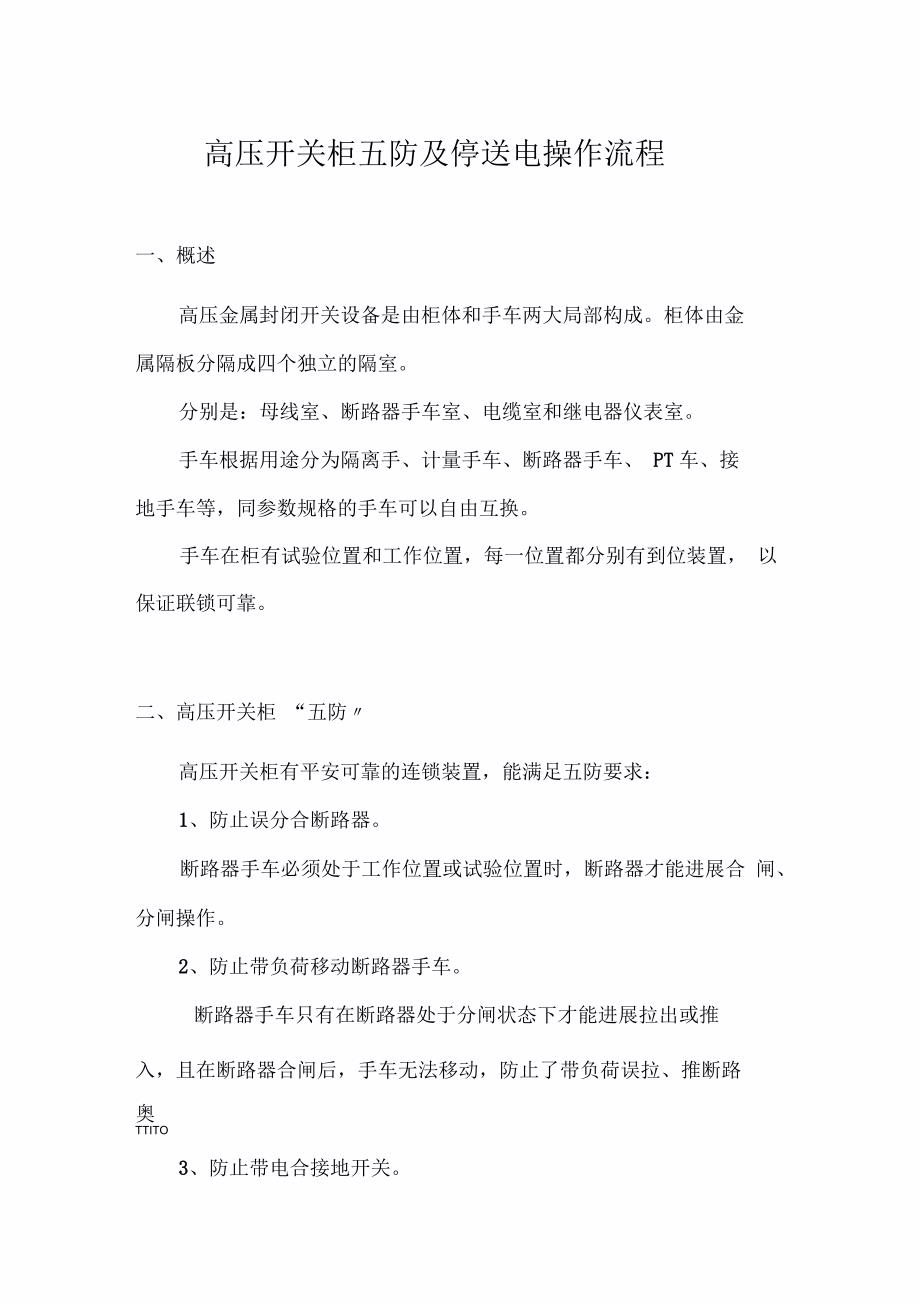

高压开关柜五防及停送电操作流程一、概述高压金属封闭开关设备是由柜体和手车两大局部构成柜体由金属隔板分隔成四个独立的隔室分别是：母线室、断路器手车室、电缆室和继电器仪表室手车根据用途分为隔离手、计量手车、断路器手车、 PT车、接地手车等，同参数规格的手车可以自由互换手车在柜有试验位置和工作位置，每一位置都分别有到位装置， 以保证联锁可靠二、高压开关柜 “五防〃高压开关柜有平安可靠的连锁装置，能满足五防要求：1、防止误分合断路器断路器手车必须处于工作位置或试验位置时，断路器才能进展合 闸、分闸操作2、防止带负荷移动断路器手车断路器手车只有在断路器处于分闸状态下才能进展拉出或推入，且在断路器合闸后，手车无法移动，防止了带负荷误拉、推断路奥TTITO3、防止带电合接地开关断路器手车必须处于试验位置时，接地开关才能进展合闸操作4、防止带接地开关送电接地开关必须处于分闸位置时，断路器手车才能推入工作位置，进展合闸操作5、防止误入带电间隔接地开关处在分闸位置时，下门及后门都无法翻开，没有接 地开关的开关柜，装有电磁锁，防止了误入带电间隔三、进线柜送电操作流程序1、关闭所有柜门及后封板，并锁好〔接地开关处于合位时方可关出 线柜下门〕2、推转运小车并使其定位，把断路器手车推入柜并使其在试验位置 定位，（推断路器时需把断路器手车地盘上两推拉把手往中间压，同 时用力往前推，即往柜推，断路器到达试验位置后，放开推拉把手， 把手应自动复位。
手动插上航空插，关上手车室门并锁好3、观察上柜门各仪表、信号指示是否正常〔正常时，保护装置电 源灯、手车试验位置灯、断路器分闸指示灯和储能指示灯亮并且指示 正确，如所有指示灯均不亮，那么翻开上柜门，确认各母线电源开关 是否合上，如已合上各指示灯仍不亮，那么需检修控制回路〕4、将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒〃声时取下摇柄，此时手车处于工作位置，航空二次插头被锁定，同时手车工作位置灯亮， 手车试验位置灯灭5、观察带电显示器，确定外线电源已送至本柜〔带电显示器面板 开关压下为ON位置，如带电显示灯亮表示外电源已送至本柜断路器 下触头如带电显示灯不亮，那么需先送外电源至本柜〕6、操作仪表门上合、分转换开关使断路器合闸送电，同时仪表 门上红色合闸指示灯亮，绿色分闸指示灯灭，查看其它相关信号，一 切正常，送电成功〔操作合、分转换开关时，把操作手柄顺时针旋 转至面板指示合位置，松开手后操作手柄应自动复位至预合位置〕7、如断路器合闸后自动分闸或运行中自动分闸，那么需判断何 种故障并排除后才可按以上程序重新送电四、进线柜停电操作流程1、观察所有柜相关信号，确认所有出线柜断路器均处于分闸位置。
2、操作仪表门上合、分转换开关使断路器分闸停电，同时仪表 门上红色合闸指示灯灭，绿色分闸指示灯亮，查看其它相关信号，一 切正常，停电成功〔操作合、分转换开关时，把操作手柄逆时针旋 转至面板指示分位置，松开手后操作手柄应自动复位至预分位置〕3、将断路器手车摇柄插入摇柄插口并用力压下，逆时针转动摇柄， 约20圈，在摇柄明显受阻并伴有“咔嗒〃声时取下摇柄，此时手车 处于试验位置，航空插锁定解除，翻开手车室门，手动脱离航空插 4、推转运小车并使其锁定，拉出断路器手车至转运小车，移开转运 小车〔拉断路器时需把断路器两推拉把手往中间压，同时用力往后拉，即往柜外拉，断路器拉到转运小车并到位后，放开推拉把手，把手应自动复位5、观察带电显示器，确认不带电方可继续操作〔进线柜下门有电磁 锁强制闭锁，只有在进线端不带电时方可解锁， 但在进线端带电时也 可用钥匙紧急解锁进线断路器分闸并不代表进线柜不带电， 如外电 源没停，此时电缆室是带高压电的，强行进入有生命危险〕6、翻开下门，验电〔必需验电〕，放电〔必需放电〕，挂接地线 〔必需挂接地线〕，维修人员可进入维护、检修五、出线柜送电操作流程1、关闭所有柜门及后封板，并锁好。
〔接地开关处于合位时方可 关柜下门〕2、将接地开关操作手柄插入中门右下侧六角孔，逆时针旋转，使接 地开关处于分闸位置，取出操作手柄，操作孔处联锁板自动弹回，遮 住操作孔，柜下门闭锁3、推上转运小车并使其定位，把断路器手车推入柜并使其在试验位 置定位，（推断路器时需把断路器两推拉把手往中间压，同时用力往前 推，即往柜推，断路器到达试验位置后，放开推拉把手，把手应自动 复位手动插上航空插，关上手车室门并锁好4、观察上柜门各仪表、信号指示是否正常〔正常时保护装置电源 灯、手车试验位置灯、断路器分闸指示灯和储能指示灯亮，如所有指 示灯均不亮，那么翻开上柜门，确认各母线电源开关是否合上，如已 合上各指示灯仍不亮，那么需检修控制回路〕5、将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄， 约20圈，在摇柄明显受阻并伴有“咔嗒〃声时取下摇柄，此时手车 处于工作位置，航空插被锁定，断路器手车主回路接通，查看相关信 号〔此时手车工作位置灯亮，同时手车试验位置灯灭〕6、操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上 红色合闸指示灯亮，绿色分闸指示灯灭，查看带电显示及其它相关信 号，一切正常，送电成功。
〔操作合、分转换开关时，把操作手柄顺 时针旋转至面板指示合位置，松开手后操作手柄应自动复位至预合位 置〕7、如断路器合闸后自动分闸或运行中自动分闸，那么需判断何 种故障并排除后才可按以上程序重新送电六、出线柜停电操作程序1、操作仪表门上合、分转换开关使断路器分闸停电，同时仪表门上 红色合闸指示灯灭，绿色分闸指示灯亮，查看其它相关信号，一切正 常，停电成功〔操作合、分转换开关时，把操作手柄逆时针旋转至 面板指示分位置，松开手后操作手柄应自动复位至预分位置〕 2、将断路器手车摇柄插入摇柄插口并用力压下，逆时针转动摇柄， 约20圈，在摇柄明显受阻并伴有“咔嗒〃声时取下摇柄，此时手车 处于试验位置，航空插锁定解除，翻开手车室门，手动脱离航空插〔手车主回路断开〕3、推上转运小车并使其锁定，拉出断路器手车至转运小车，移 开转运小车拉断路器时需把断路器两推拉把手往中间压，同时用力 往后拉，即往柜外拉，断路器拉到转运小车并到位后 ，放开推拉把手, 把手应自动复位4、观察带电显示器，确认不带电方可继续操作5、将接地开关操作手柄插入中门右下侧六角孔，顺时针旋转，使接 地开关处于合闸位置，确认接地开关已处于合闸后，翻开柜下门，维 修人员可进入维护、检修。
6、接地开关和断路器及柜门均有联锁， 只有在断路器处于试验 位置或抽出柜外才可以合分接地开关，也只有在接地开关分闸后才可 把断路器由试验位置摇至工作位置， 不可强行操作接地开关与柜下 门联锁可紧急解锁，只有在确认必要时才可紧急解锁，否那么有触电 危险七、计量柜操作程序计量手车为动静触头直接连接，不具有分断能力及灭弧能力，绝 对不能带负荷摇进摇出计量手车，计量手车和进线开关柜断路器具有 电气及机械连锁，在进线断路器分闸后才能操作摇进或摇出计量手 车，不可强行操作，以免损坏联锁装置摇进摇出计量手车的方法同 断路器手车八、所用变柜操作程序摇进摇出所用变熔断器手车的方法同断路器手车，所用变熔断 器手车的熔断器虽然具有一定的分断及消弧能力，但在操作切除和投 运所用变时，也不能带负荷操作，即在摇进或摇出熔断器手车前，一 定要先翻开柜下门，分断门所有低压断路器，关好柜下门并锁紧，才 能操作所用变柜后封板和熔断器手车没联锁，即在所用变投运时， 也可用专用工具翻开柜体后封板，这时所用变的低压端可直接接触， 一般情况下一定要先摇出熔断器手车再翻开后封板，如特殊情况下必 须带电开后封板时，需特别注意平安九、本文仅供参考，具体操作以高压设备供给厂家提供的操作资料为 准。
