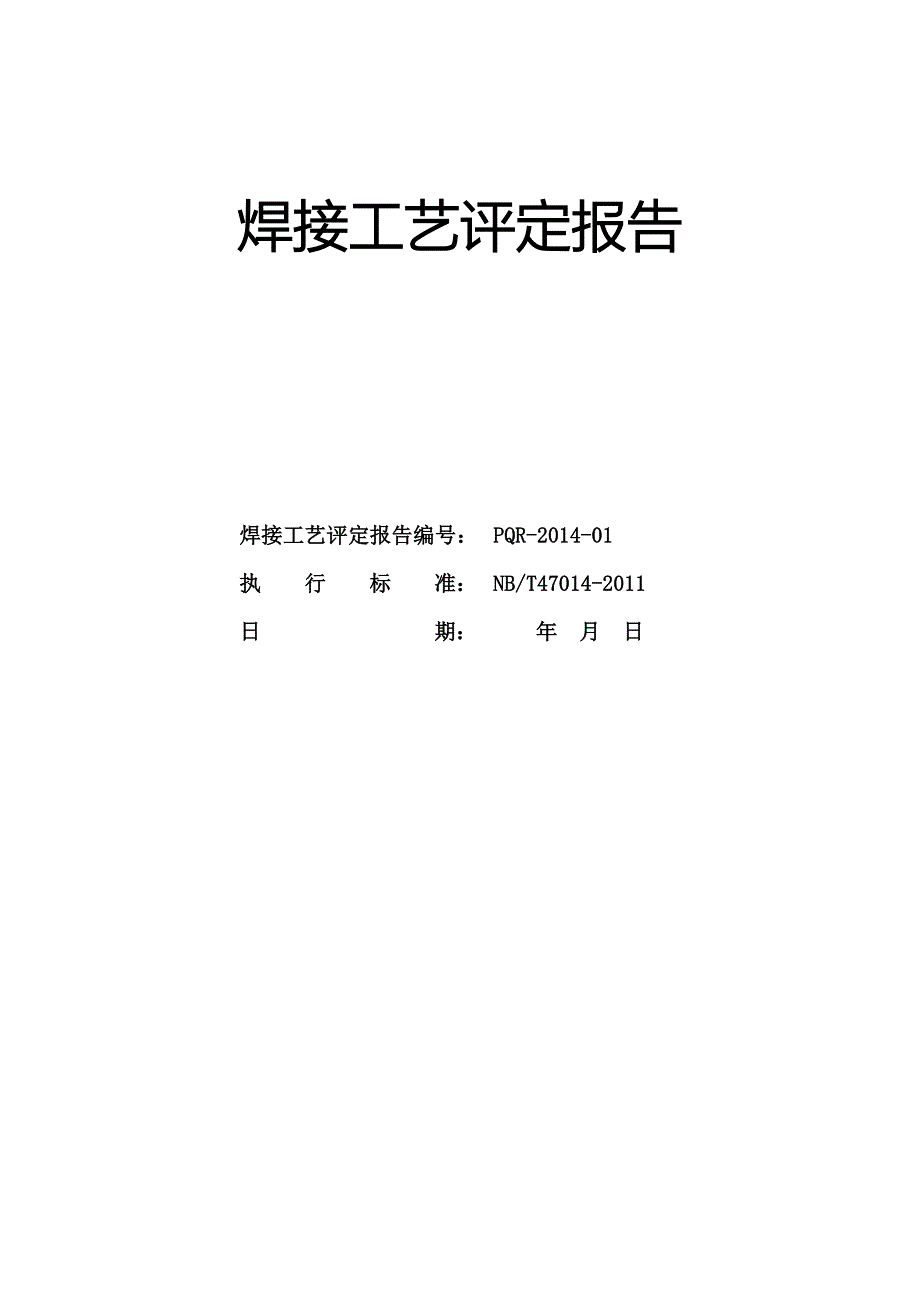

焊接工艺评定报告焊接工艺评定报告编号：PQR-2014-01执 行 标 准：NB/T47014-2011日 期：年 月 日焊接工艺评定报告 PQR-2014-01单位名称:_ 焊接工艺评定报告编号.:____PQR-2014-01_ __ ______ 预焊接工艺规程编号 : _____ pWPS-2014-01 焊接方法:____ _____SMAW _ _机动化程度:_ (手工, 半自动, 自动)_手工_ ___接头简图：（坡口形式、尺寸、衬垫、每种焊接方法或焊接工艺，焊缝金属厚度）母材:材料标准: __ GB/T9711.2-1999____钢号.：_L360MB 与 L360MB __类、组别号Fe-1-2与类、组别号Fe-1-2相焊厚度:___ δ=6.4mm_______直径:___ Ф219.1mm ___其他:___ /_________焊后热处理:热处理温度(℃):_ /_ _保温时间 (h):_ / ____保护气体:气体种类 混合比 流量 (L/min)保护气体 ____/____ / _/___尾部保护气 __ __/____ / _/_____背面保护气_____/_ _ / /_____填充金属:焊材标准:_AWS A5.1-04 __ 焊材牌号： E6010 _ _ _焊材规格:___ ￠3.2mm _焊缝金属厚度;_ _SMAWδ=6.4mm _ 其他:_____________ / ________电特性:电流种类: 直流 __极性:__正接 __钨极尺寸: ____ / ____焊接电流 (A):_ SMAW60-90 _电弧电压 (V):__SMAW22-32 __ 其他:__ / __________焊接位置: 对接焊缝位置:_5GX _方向 (向下)角焊缝位置:______/ ___ 方向(向上, 向下)技术措施:焊接速度(cm/min):_ SMAW10-15 _摆动或不摆动: _ / ___摆动参数:_ / _____多道焊或单道焊（每面）: 单道焊 多丝焊或单丝焊:____ / ___其他:_________ /_ _____ 预热: 预热温度(℃):___ _/____ _ _层间温度 (℃):___ ___/__ _其他;__________ / 拉伸试验: 试验报告编号:__JZ2014(委)220297_ ____试样编号试样宽度(mm)试样厚度(mm)横截面积 (mm2)最大载荷 (kN)抗拉强度 (Mpa)断裂部位和特征/////445//////458/弯曲试验 试验报告编号: __ JZ2014(委)220297 试样编号试样类型试样厚度 (mm)弯心直径 (mm)弯曲角度 (o)试验结果面弯1#面弯/181800合格面弯2#面弯/181800合格背弯1#背弯/181800合格背弯2#背弯/181800合格冲击试验 试验报告编号.: _ /_试样编号试样尺寸夏比V型缺口位置试验温度 (℃)冲击吸收功 (J)侧向膨胀量（mm）备注///////金相检验（角焊缝）:无根部: (焊透、未焊透) / 焊缝: (熔合、未熔合) /焊缝、热影响：（有裂纹、无裂纹）: /检验截面IIIIIIVV焊脚差(mm)无损检验:RT:_____ _合格_ __UT:____ _/__ __MT:___ /____ ____PT:__ /_______其他:__________/___________耐蚀堆焊金属化学成分（重量 %) CMnSiPSCrNiMoVTiNb分析表面或取样开始表面至熔合线的距离 (mm):___ ____ ____附加说明: 无结论: 本评定按 NB/T47014-2011规定焊接试件、检验试样、测定性能，确认试验记录正确评定结果: 合格 焊工姓名焊工代号施焊日期编制日期审核日期批准日期第三方检验1。
