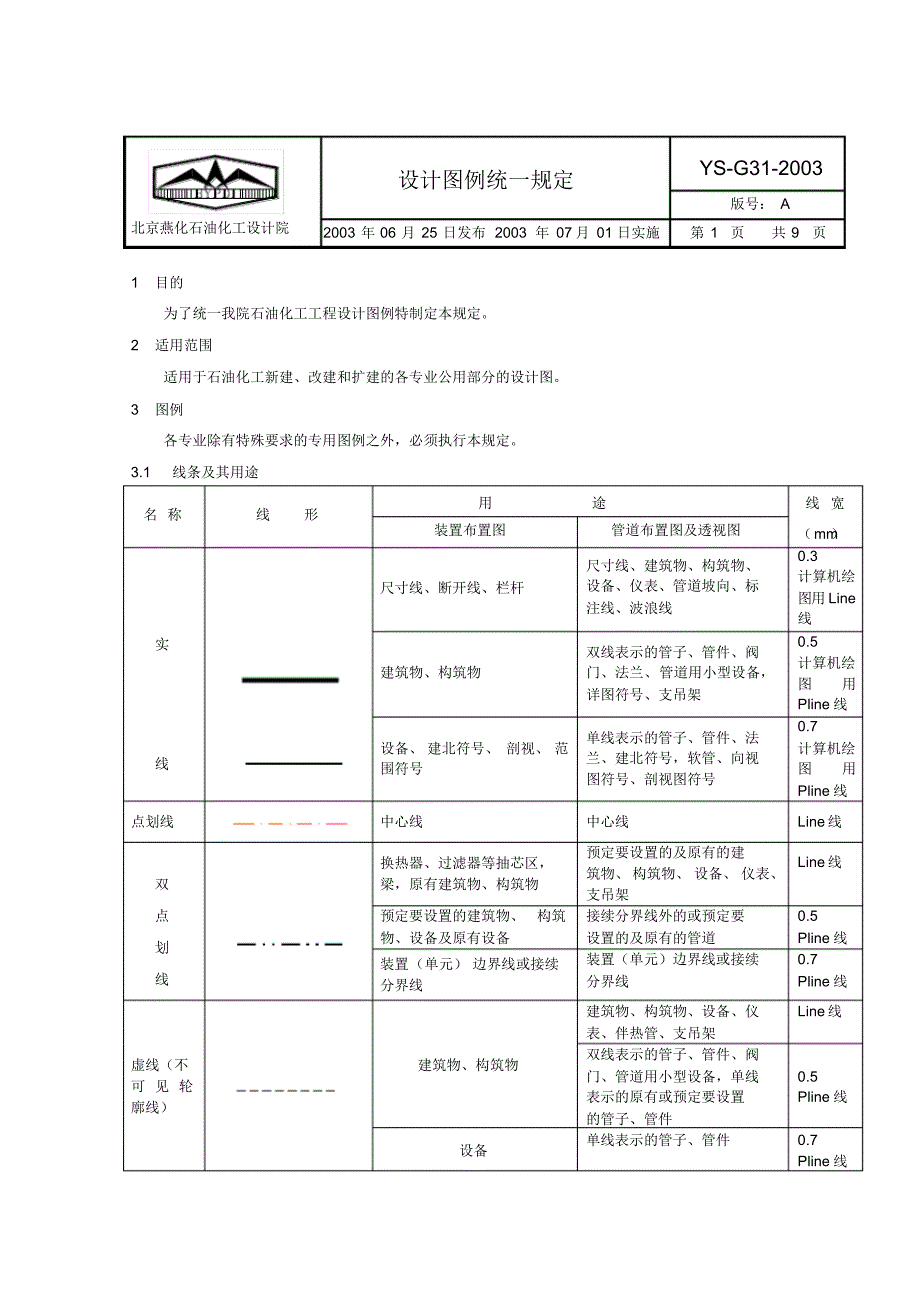

北京燕化石油化工设计院设计图例统一规定YS-G31-2003 版号： A 2003 年 06 月 25 日发布 2003 年 07 月 01 日实施第 1 页共 9 页1 目的为了统一我院石油化工工程设计图例特制定本规定2 适用范围适用于石油化工新建、改建和扩建的各专业公用部分的设计图3 图例各专业除有特殊要求的专用图例之外，必须执行本规定3.1 线条及其用途名 称线形用途线 宽（mm ）装置布置图管道布置图及透视图实线尺寸线、断开线、栏杆尺寸线、建筑物、构筑物、 设备、仪表、管道坡向、标注线、波浪线0.3 计算机绘图用 Line 线建筑物、构筑物双线表示的管子、管件、阀 门、法兰、管道用小型设备，详图符号、支吊架0.5 计算机绘 图用 Pline 线设备、 建北符号、 剖视、 范 围符号单线表示的管子、管件、法 兰、建北符号，软管、向视 图符号、剖视图符号0.7 计算机绘 图用Pline 线点划线中心线中心线Line线双点划线换热器、过滤器等抽芯区， 梁，原有建筑物、构筑物预定要设置的及原有的建 筑物、 构筑物、 设备、 仪表、 支吊架Line线预定要设置的建筑物、构筑物、设备及原有设备接续分界线外的或预定要设置的及原有的管道0.5 Pline 线装置（单元） 边界线或接续 分界线装置（单元）边界线或接续分界线0.7 Pline 线虚线（不 可 见 轮 廓线）建筑物、构筑物建筑物、构筑物、设备、仪表、伴热管、支吊架Line线双线表示的管子、管件、阀门、管道用小型设备，单线 表示的原有或预定要设置的管子、管件0.5 Pline 线设备单线表示的管子、管件0.7 Pline 线版号： A YS-G31-2003 第2 页共 9 页注：线宽为参考值。
3．2 平面图名称图例说明新 建 独 立 建筑 物粗实线表示独立建筑物细实线表示散水坡围墙及大门粗实线表示工厂围墙， 细短实线指向厂内， 上图为砖石、 混凝土或金属材料围墙； 下图为镀锌铁丝、篱笆等围墙罐类中实线，表示罐轮廓线新建道路中实线， 表示道路边线， 细点划线表示道路中心设备框（管） 架中实线，表示主要设备 （含罐类）轮廓线和框（管）架中心线装置（单元）边界线细双点划线，表示单元边界线；装置为粗点划线坐标细实线围堰细实线池类边框为中实线料仓细实线凉水塔细实线版号： A YS-G31-2003 第3 页共 9 页露天堆场或露天作业场细实线，需要时可注明材料名称预留设施中虚线公路桥中实线汽车衡细实线表示汽车衡台面，粗实线 表示控制室3．3 基本符号名称基本图形建北管道坡向介质流向修改范围注明修改次数电机尺 寸 线 和尺 寸 界 线版号： A YS-G31-2003 第4 页共 9 页断开线地漏3.4 设备3.4.1 容器名称顶视侧视备注塔式容器塔体无变径塔体变径施 工 图 中需 表 示 管口方位、人孔、特殊管口立式容器箱式容器悬挂 式 容 器版号： A YS-G31-2003 第5 页共 9 页卧式容器球形容器旋风分 离 器3.4.2 加热名称顶视侧视备注卧式炉圆 筒 炉版号： A YS-G31-2003 第6 页共 9 页3.4.3 换热器名称顶视侧视浮 头 式 换 热 器固定管板式 换 热器重 沸 器空 冷 器浸 没 式 换 热 器版号： A YS-G31-2003 第7 页共 9 页板式换 热 器螺 旋 板换 热 器3.4.4 转动机械及其他名称顶视侧视备注泵压 缩 机 ( 往复式 ) 桥式吊车3.5 构筑物名称顶视正视备注柱版号： A YS-G31-2003 第8 页共 9 页平 台栏杆斜梯直梯梯凳明沟管沟阀井烟囱版号： A YS-G31-2003 第9 页共 9 页道路门窗地面3.6 标高名称图例说明一般标高单位以米计中心标高单位以米计底标高单位以米计顶标高单位以米计注：标高符号在特殊情况下，可缩小。
编制单位：技术质量室 本标准主要起草人：杨春平校核人：史育文审核人：李秀明批准人：孙吉庆。
