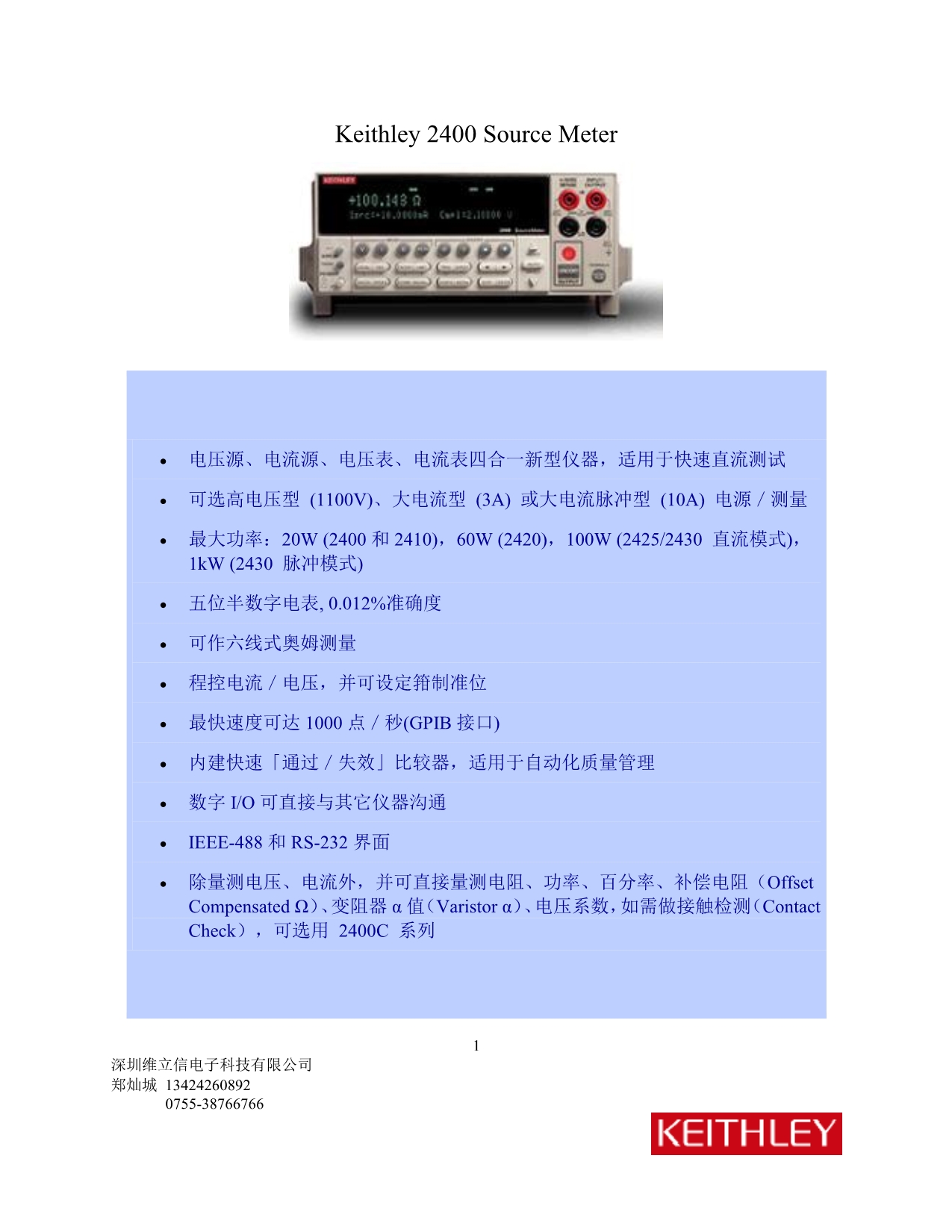

深圳 维 立 信 电子 科技 有限 公司 郑灿城 13424260892 0755-38766766 1 Keithley 2400 Source Meter 电压源、电流源、电压表、电流表四合一新型仪器，适用于快速直流测试 可选高电压型 (1100V)、大电流型 (3A) 或大电流脉冲型 (10A) 电源／测量 最大功率： 20W (2400 和 2410)， 60W (2420)， 100W (2425/2430 直流模式 )，1kW (2430 脉冲模式 ) 五位半数字电表 , 0.012%准确度 可作六线式奥姆测量 程控电流／电压，并可设定箝制准位 最快速度可达 1000 点／秒 (GPIB 接口 ) 内建快速「通过／失效」比较器，适用于自动化质量管理 数字 I/O 可直接与其它仪器沟通 IEEE-488 和 RS-232 界面 除量测电压、电流外，并可直接量测电阻、功率、百分率、补偿电阻（ Offset Compensated Ω）、变阻器 α值（ Varistor α）、电压系数，如需做接触检测（ Contact Check），可选用 2400C 系列 深圳 维 立 信 电子 科技 有限 公司 郑灿城 13424260892 0755-38766766 2 Keithley 2400 系列 (2400,2410,2420,2430) 多功能电源电表简易操作手册 一、功能： 二、面板简介： 图 2-1 2400 屏幕显示图 电压源、电流源、电压表、电流表四合一新型仪器，适用于快速直流测试 可选高电压型 (1100V)、大电流型 (3A) 或大电流脉冲型 (10A) 电源／测量 最大功率： 20W (2400 和 2410)， 60W (2420)， 100W (2430 直流模式 )， 1kW (2430 脉冲模式 ) 五位半电表 , 0.012%准确度 可作六线式奥姆测量 程控电流／电压，并可设定箝制准位 最快速度可达 1000 点／秒 (GPIB 接口 ) 内建快速「通过／失效」比较器，适用于自动化质量管理 数字 I/O 可直接与其它仪器沟通 IEEE-488 和 RS-232 界面 除量测电压、电流外，并可直接量测电阻、功率、百分率、补偿电阻（ Offset Compensated Ω ）、变阻器 α 值（ Varistor α ）、电压系数（ Voltage Coefficient） 123.456 uA ( 量測值 ) ON （輸出開 /關） Vsrc: +00.0000V （ 電源輸出值 ） Cmpl:105.000uA（箝位值） 深圳 维 立 信 电子 科技 有限 公司 郑灿城 13424260892 0755-38766766 3 屏幕显示：如图 2-1 所示，屏幕左上方所显示为「量测值」，右上方为「输出开 /关」显示，左下方为「电源输出值」，右下方为「箝位值」显示。
图 2-2 2400 正面图 图 2-3 2400 背面图 Power：电源开关 MEAS 选择键：选择所欲量测的讯号 (1) V 量测电压 (2) I 量测电流 (3) Ω 量测电阻 (4) FCTN 量测功率 , 补偿电阻 ,电压系数 , 变电阻 ALPHA 值 ,百分率 (初始设定为功率 ) SOURCE 选择键：选择电源输出型式 深圳 维 立 信 电子 科技 有限 公司 郑灿城 13424260892 0755-38766766 4 (1) V 输出电压 (2) I 输出电流 (3)▲和▼ 增加或减少输出值或箝位值 (Cmpl) 操作键： (1) EDIT 选择设定电源输出值或箝位值 (2) TOGGLE 切换输出值与量测值位置 (3) LOCAL 取消远程计算机控制 ,回到仪器面板控制 (4) REL 开启 /取消参考数值比较 (5) FILTER 开启 /取消数字滤波 (6) LIMIT 开启 /取消限制值测试 (7) TRIG 从面板触发开始量测 (8) SWEEP 开始输出设定好的扫瞄电压或电流 (9) DIGITS 改变量测显示数字 (10) SPEED 改变量测速度及精准度 (11) STORE 设定记忆数量并开始储存 (12) RECALL 显示储存的量测数值 (13) CONFIG 设定 （加上其它按键，如 CONFIG + SWEEP 可设定扫瞄输出） (14) MENU 进入可储存设定值 ,更改通讯方式 (IEEE-488 or RS232),或校正 (15) EXIT 跳出 (16) ENTER 确认 RANGE：范围选择 (1) ▲ 更改为较大的范围 (2) ▼ 更改为较小的范围 (3) AUTO 自动切换至最佳范围 OUTPUT： 深圳 维 立 信 电子 科技 有限 公司 郑灿城 13424260892 0755-38766766 5 (1) ON/OFF 开启 /取消电源输出 三、操作入门 A.输出电压 ,量测电流 1.接线如图 3-1。
2.按 SOURCE V ,设定输出电压 (由 ”EDIT” 左、右键来更改光标位置，并经由 ”SOURCE” ▲ , ▼ 及各数字键来设定数值 ) 3.按 MEAS I（量测电流） 4.按 OUTPUT ON/OFF 输出灯亮代表输出） ※ 若单纯量测电流 ,可将电压设为 0V 做电流表用 5.自面 板读取量测值 图 3-1 二线式接线图 B.输出电流 ,量测电压 1. 接线如图 3-1 2.按 SOURCE I ,设定输出电流 (由 ”EDIT” 左、右键来更改光标位置，并经由 ”SOURCE” 深圳 维 立 信 电子 科技 有限 公司 郑灿城 13424260892 0755-38766766 6 ▲ , ▼ 及各数字键来设定数值 ) 3.按 MEAS V（量测电压） 4.按 OUTPUT ON/OFF 输出灯亮代表输出） ※ 若单纯量测电压 ,可将电流设为 0A 做电压表用 5.自面板读取量测值 C.量测电阻 1.做两线式量测接线如图 3-1；若做四线式量测接线如图 3-2 2.先按「 CONFIG」再按「 」， 做电阻量测设定，进入「 SENSE-MODE」，选择两线式量测或四线式量测。
3.按 SOURCE I 4.按 MEAS Ω 5.按 OUTPUT ON/OFF 输出电源 6.自面板读取量测值 图 3-2 四线式接线图 D.量测功率 深圳 维 立 信 电子 科技 有限 公司 郑灿城 13424260892 0755-38766766 7 1. 接线如图 3-1 2.先按「 CONFIG」，然后按「 FCTN」，选择「 POWER」然后按「 ENTER」 3.按 SOURCE I 或 V 4.按 MEAS 「 FCTN」 5.按 OUTPUT ON/OFF 输出电源 6.自面板读取量测值 E. 补偿电阻（ Offset Compensated Ω） 1212 II VV 補償電阻 1. 接线如图 3-1 2.先按「 CONFIG」，然后按「 FCTN」，选择「 OFF-COMP-OHMS」然后按「 ENTER」 3.设定 I1， I2 4.按 SOURCE I 5 按「 FCTN」 6.按 OUTPUT ON/OFF 输出电源 7.自面板读取量测值 F.量测变阻器 α 值（ Varistor α ） )log()log(1212VVII 1.接线如图 3-1。
2.先 按「 CONFIG」，然后按「 FCTN」，选择「 VAR-ALPHA」然后按「 ENTER」 3. 设定 I1， I2 4.按 SOURCE I 深圳 维 立 信 电子 科技 有限 公司 郑灿城 13424260892 0755-38766766 8 5.按「 FCTN」 6.按 OUTPUT ON/OFF 输出电源 7.自面板读取量测值 G.量测电压系数 %100)(% 122 12 VVR RR電壓係數1. 接线如图 3-1 2.先按「 CONFIG」，然后按「 FCTN」，选择「 VOLT-COEFF」然后按「 ENTER」 3.设定 V1， V2 4.按 SOURCE V 5.按 MEAS 「 FCTN」 6.按 OUTPUT ON/OFF 输出电源 7.自面板读取量测值 H.量测百分比 100% 參考值 參考值儀器讀值1. 接线如图 3-1 2.先按「 CONFIG」，然后按「 FCTN」，选择「 %DEV」然后按「 ENTER」 3.设定参考值「 REF」 4.设定参考高低容许范围「 HI TOL」、「 LO TOL」。
5.按 SOURCE I 或 V 6.按 MEAS 「 FCTN」 7.按 OUTPUT ON/OFF 输出电源 8.自面板读取量测值 深圳 维 立 信 电子 科技 有限 公司 郑灿城 13424260892 0755-38766766 9 四、电源扫描 (sweep)设定 2400 共有四种扫描模式：线性阶梯波扫描（ linear staircase）、对数阶梯波扫描（ logarithmic staircase）、自订波型扫描（ custom）、内存扫描（ source memory）这四种模式简述如下： 线性阶梯波扫描（ linear staircase） 如图 4-1 所示，必须设定起始准位（ START）、结束准位（ STOP）、位阶大小（ STEP）、延迟时间（ DELAY） 图 4-1 线性阶梯波 对数阶梯波扫描（ logarithmic staircase） 如图 4-2 所示，必须设定起始准位（ START）、结束准位（ STOP）、扫描点数（ NO OF POINTS）、延迟时间（ DELAY） 深圳 维 立 信 电子 科技 有限 公司 郑灿城 13424260892 0755-38766766 10 图 4-2 对数阶梯波 自订波型扫描（ custom） 如图 4-3 所示，必须设定扫描点数（ #-POINTS）、各点的准位（ ADJUST-POINTS）、延迟时间（ DELAY）。
图 4-3 对数阶梯波 内存扫描（ source memory） 我们可以把不同的量测组态存在内存中，然后透过记忆扫描来做不同组态的测试，最多可以设定 100 组不同的量测组态举例而言，对一待测组件，我想先送电压 量电流，然后再送电流量电压，最后测它的电阻值，那么我可以先把送电流量电压的设定存入内存中，再存入送电流量电压的设定，最后存入电阻量测的设定，完成以上设定之后做记忆扫描即可循序完成以上三种测试 深圳 维 立 信 电子 科技 有限 公司 郑灿城 13424260892 0755-38766766 11 操作： A. 线性阶梯波扫描（ linear staircase） 1. 选择送电压（按「 V」）或送电流（按「 I」） 2. 按「 CONFIG」然后按「 SWEEP」，进入「 TYPE」选项，选择「 STAIR」 3. 进入起始准位（ START）设定，按 EDIT。
