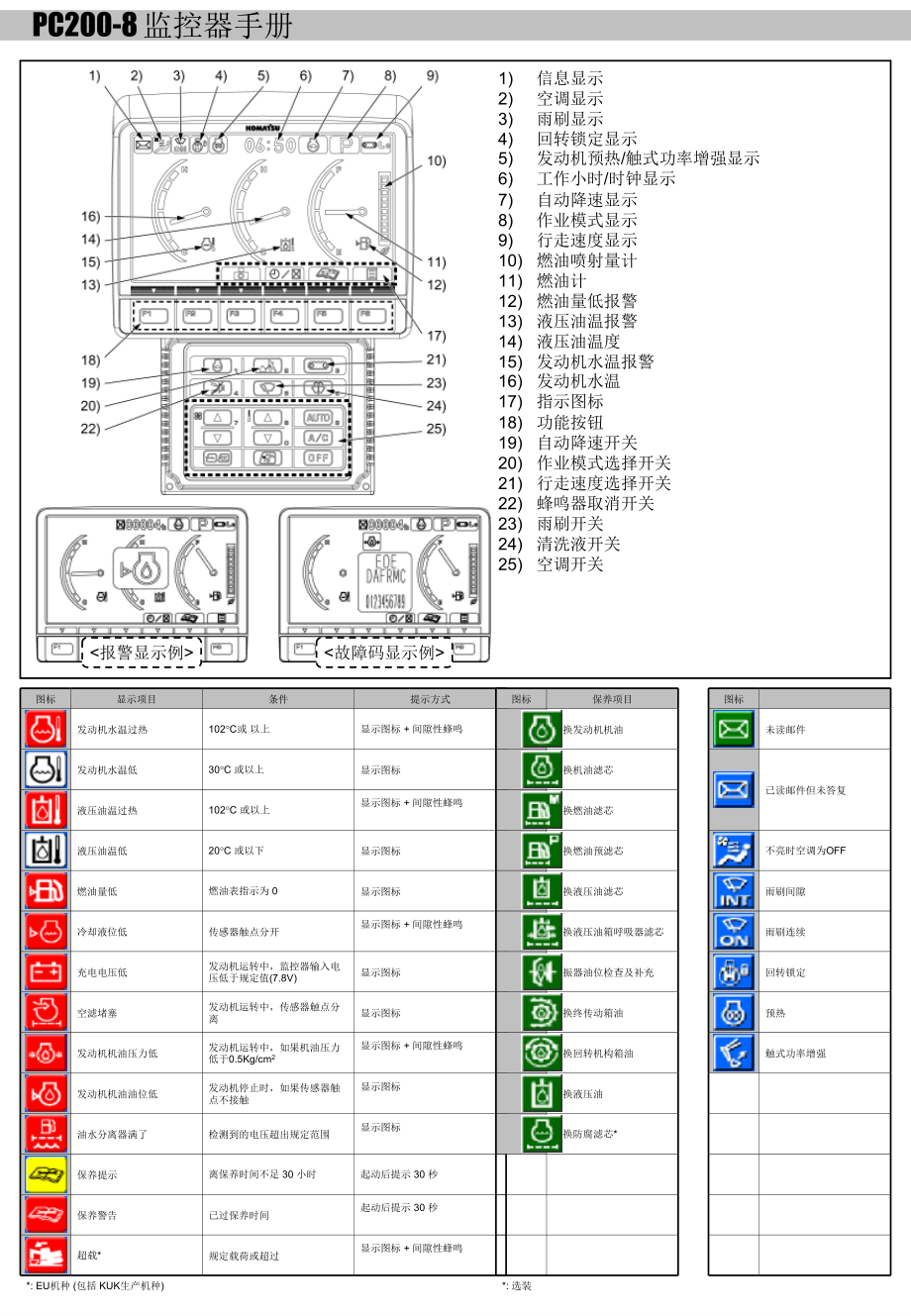

PC200-8 监控器手册1)信息显示2)空调显示3)雨刷显示4)回转锁定显示5)发动机预热/触式功率增强显示6)工作小时/时钟显示7)自动降速显示8)作业模式显示9)行走速度显示10)燃油喷射量计11)燃油计12)燃油量低报警13)液压油温报警14)液压油温度15)发动机水温报警16)发动机水温17)指示图标18)功能按钮19)自动降速开关20)作业模式选择开关21)行走速度选择开关22)蜂鸣器取消开关23)雨刷开关24)清洗液开关25)空调开关图标显示项目条件提示方式发动机水温过热102C或 以上显示图标 + 间隙性蜂鸣发动机水温低30C 或以上显示图标液压油温过热102C 或以上显示图标 + 间隙性蜂鸣液压油温低20C 或以下显示图标燃油量低燃油表指示为 0 显示图标冷却液位低传感器触点分开显示图标 + 间隙性蜂鸣充电电压低发动机运转中，监控器输入电压低于规定值(7.8V)显示图标空滤堵塞发动机运转中，传感器触点分离显示图标发动机机油压力低发动机运转中，如果机油压力低于0.5Kg/cm2显示图标 + 间隙性蜂鸣发动机机油油位低发动机停止时，如果传感器触点不接触显示图标油水分离器满了检测到的电压超出规定范围显示图标保养提示离保养时间不足 30 小时起动后提示 30 秒保养警告已过保养时间起动后提示 30 秒超载*规定载荷或超过显示图标 + 间隙性蜂鸣*: EU机种 (包括 KUK生产机种) 图标保养项目更换发动机机油更换机油滤芯更换燃油滤芯更换燃油预滤芯更换液压油滤芯更换液压油箱呼吸器滤芯减振器油位检查及补充更换终传动箱油更换回转机构箱油更换液压油更换防腐滤芯*: 选装图标未读邮件已读邮件但未答复不亮时空调为OFF雨刷间隙雨刷连续回转锁定预热触式功率增强按 , , 和 同时按着 .l10 个项目，包括可选项用 F1 和 F2 得到信息提示.l更换次数: 显示上次更换时的工时数 按 返回前一页面 按 确认各项目 用 和 选择项目. PC200-8监控器手册功能键(F1到 F6)数字键(1 到 9 和 0)服务模式转换05 号码输入04 保养模式变更03 保养记录02 异常记录01 监控11 KOMTRAX 设置10 燃油消耗09 不喷射08 断缸07 调整06 默认值4+1, 2, 3F5n选择各项目时，可用箭头键选择或直接通过数字键按 +.F5F6F3F4F6服务菜单01 监控02 异常记录03 保养记录04 保养模式变更05 号码输入06 默认值07 调整08 断缸09 停止喷油10 燃油消耗量11 KOMTRAX 设置服务模式服务菜单01 监控02 异常记录03 保养记录04 保养模式变更05 号码输入详情及代码表请参阅 3/8页.详情及代码表请参阅 4/8页.1. 选择是否使用保养模式.(所有的或单个的项目)2. 调整更换时间间隔.选择一个项目进行调整例如:01 发动机油更换时间间隔每下增加/减少 50 小时.保养模式变更00 保养模式 On/Off01 机油更换间隔02 机油滤芯更换间隔03 燃油滤芯更换间隔41 燃油预滤芯更换间隔04 液压油滤芯更换间隔05 液压油箱呼吸器滤芯更换06 防腐滤芯更换07 减振器保养08 终传动箱换油09 回转机构箱换油10 液压油更换驾驶员用的正常操作屏幕服务工程师用操作屏幕01 监控 在服务菜单中选择 01 监控.按功能键 F3 和 F4, 然后选择 01 监控. 向下或向上移动选择目标。
或者，通过数字键输入 01. 确认选择目标. 返回正常屏幕.F3F4F6F5 在 监控选择 菜单中选择 监控项目. (参阅第6/8 页监控项目表.)用功能开关选择 监控项目. 转到下一页或上一页 (屏幕). 向下移动到选择目标. 向上移动到选择目标.或者用数字键输入5位数字代码. 确认选择目标.(被选择的框的颜色从黄色变成红色.) 返回服务菜单.F1F2F3F4F6F5 监控 屏幕可以让你保持显示数据或者不保持 用功能键 F3 或 F4来选择是否要保持显示数据 不保持数据 保持数据. (显示值固定.)输入 “99999” 或按住转到监控状态 (当到达可选择项目的数字时，屏幕自动转到此项监控状态.)F3F4 即使是在监控 状态下，你也可以变更操作设定，如行走速度或 自动降速等在监控状态下操作模式开关，就会出现模式设定的画面再操作一次模式开关，画面会变成你想要的模式，按F6确认选择的模式，并返回监控模式如果你要变成破碎锤模式，就会显示确认画面F6 清除信息. 返回清除电器系统 菜单02 异常记录01机械系统02 电器系统(注意)l 对于故障代码请参阅装修手册中的故障代码表.l 关于空调的故障历史，参阅装修手册中 “30 检查与调整” - “监控器特殊功能 在服务菜单中选择 02 异常记录 用功能键 F3 或 F4, 选择 02 异常记录. 向下或向上移到选择目标 . 确认选择. 返回正常屏幕. 在异常记录画面上选择电器系统，机械系统或空调系统 移动选择目标向下或向上 确认选择 返回服务菜单 选择 01 机械系统 转到机械系统屏幕 (a)按降序排列，显示故障序号/总故障数(b)故障代码(c)故障描述(d)检测到此故障的总次数(e)首次出现此故障时的工时数 (f)最后一次出现时的工时数 转到下一页或上一页 (画面). 返回 异常记录 菜单* 你无法清除机械系统故障记录 选择 02 电器系统 转到电器系统屏幕 (a) 按降序排列，显示故障序号/总故障数(b)故障代码(c)故障描述(d)检测到此故障的总次数(e)首次出现此故障时的工时数 (f)最后一次出现时的工时数 转到下一页或上一页 (画面). 目标向下或向上 返回 异常记录 菜单 在电器系统画面中选择清除 可转到清除电器系统屏幕. 清除所有信息. 目标向下或向上. 清除单个信息. 返回电器系统菜单按下 , , 和 同时按住 不放.F3F4F5F3F4F5F1F2F5F1F2F5F2F3F4F6F5F6F5F6F6F3F4*在“允许不喷射”的画面下，把起动开关转到ON，屏幕就进入“发动机正在运转”画面。
注意)为保护起动马达，不要连续起动发动机超过 20 秒钟 在服务菜单中,选择 08 断缸 转到断缸 画面.按下功能键 F1 或 F2, 选择你想要切断的气缸. 选择光标左移. 选择光标右移. 选择确定，被选缸数字的背景(a)变成浅蓝色 保持显示数据 (c) ，例如最新的喷油量指令 解除显示数据 (c) ，例如最新的喷油量指令要结束断缸操作模式时，先选中要解除断缸操作的 那个汽缸，然后按 ; 那个缸号的底色(a) 将变 成浅蓝色，就解除了断缸操作模式 返回服务菜单.F6F1F2F4F309 不喷射08 断缸F6F5 在服务菜单中，选择 09 不喷射，进入 不喷射 屏幕. 返回服务菜单. 执行不喷射. 在不喷射画面下，选择 F6 执行不喷射，就能 进入 允许不喷射 画面.F5F6*在允许不喷射画面下，如果你按下 F6 ，屏幕上出现“不喷射结束”信息，屏幕自动返回到服务菜单监控代码表监控代码表监控代码表。
