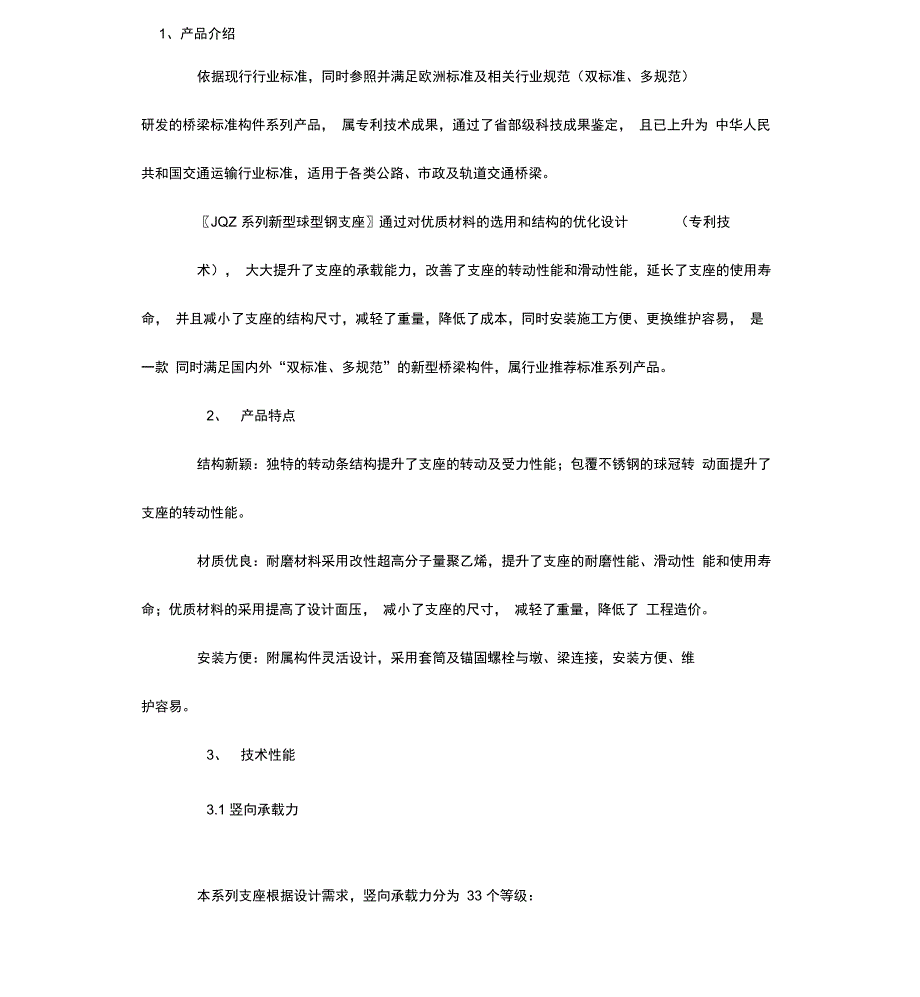

1、产品介绍依据现行行业标准，同时参照并满足欧洲标准及相关行业规范（双标准、多规范）研发的桥梁标准构件系列产品， 属专利技术成果，通过了省部级科技成果鉴定， 且已上升为 中华人民共和国交通运输行业标准，适用于各类公路、市政及轨道交通桥梁〖JQZ 系列新型球型钢支座〗通过对优质材料的选用和结构的优化设计 （专利技术）， 大大提升了支座的承载能力，改善了支座的转动性能和滑动性能，延长了支座的使用寿命， 并且减小了支座的结构尺寸，减轻了重量，降低了成本，同时安装施工方便、更换维护容易， 是一款 同时满足国内外“双标准、多规范”的新型桥梁构件，属行业推荐标准系列产品2、 产品特点结构新颖：独特的转动条结构提升了支座的转动及受力性能；包覆不锈钢的球冠转 动面提升了支座的转动性能材质优良：耐磨材料采用改性超高分子量聚乙烯，提升了支座的耐磨性能、滑动性 能和使用寿命；优质材料的采用提高了设计面压， 减小了支座的尺寸， 减轻了重量，降低了 工程造价安装方便：附属构件灵活设计，采用套筒及锚固螺栓与墩、梁连接，安装方便、维护容易3、 技术性能3.1 竖向承载力本系列支座根据设计需求，竖向承载力分为 33 个等级：1.0MN、1.5MN、2.0MN、2.5MN、3.0MN、3.5MN、4.0MN、4.5MN 、5.0MN、5.5MN 、6.0MN、7.0MN、8.0MN、9.0MN、10.0MN、12.5MN、15.0MN、17.5MN、20.0MN、22.5MN、25.0MN、27.5MN、30.0MN、32.5MN、35.0MN、37.5MN、40.0MN、45.0MN、 50.0MN 、55.0MN、60.0MN、65.0MN、70.0MN。
3.2 水平承载力 固定型支座各向、单向活动型支座非活动方向的设计水平承载力分三级：JQZ（I）型（普通型）--设计水平承载力为支座竖向承载力的 10% ;JQZ（H） 型（抗震型） --设计水平承载力为支座竖向承载力的 15%；JQZ （川）型（抗震型） --设计水平承载力为支座竖向承载力的 22.5% ;3.3设计转角B（ rad ）本系列支座的设计转角不小于土 0.02rad3.4 设计位移单向活动型支座活动方向横向放置时横桥向的位移量和双向活动型支座横桥向的位移量为±40mm ；单向活动型支座的活动方向和双向活动型支座的顺桥向位移量分为土 50mm , ±100mm , ± 150mm , ± 200mm , ± 250mm , ± 300mm3.5温度适用范围本系列支座温度适用范围常温型为 -25 C ~+60 C;耐寒型为-40 C ~+60 C3.6摩擦系数卩本系列支座设计摩擦系数不大于 0.03注：若项目有特殊需求，本系列支座以上各技术性能参数均可进行定制设计4、产品结构产品结构示意图固定型系列（JQZ-GD ）单向活动型系列（JQZ-DX ）双向活动型系列（JQZ-SX ）4.1 支座代号口 O ■口 口 Y 口卜口hI ] 1八温度适雌围：C表示常温型〔可省略〉，F表示耐寒型设计位移：支座主位移方向位移量< iwn> -固定型无 功能代号： GD 表示固定型支座， D 殊示单问活动型支 座，$除示双向活动型支座竖向承载力：设计竖向承载力大小 w水平承裁力（系歹0类别）：分为I型、II型和III型 I 表示设计水平承载力为竖冋承载力 10% 】1 表示设 计水平承载力为竖向承载力的 1&%in 表示设计水平 承载力为竖冋承载力的 22.5%支库名称代号： JQZ 球型钢支座示例:JQZ (I)-6.0-GD,表示：设计竖向承载力为 6.0MN,设计水平承载力为竖向承载力的10%，常温型，JQZ (I)系列固定型球型钢支座；JQZ (H) -10.0-DX-e50，表示：设计竖向承载力为10.0MN，主位移方向位移量为±50mm，设计水平承载力为竖向承载力的15%，常温型，JQZ (H)系列单向活动型球型 钢支座；JQZ (川)-8.0-SX-e100- F，表示：设计竖向承载力为8.0MN，主位移方向位移量 为± 100mm，设计水平承载力为竖向承载力的22.5%，耐寒型，JQZ (川)系列双向活动型 球型钢支 座。
5、产品资质科按査新报吿■・沪円孤■ U . hZ RM左罔** *柞•中心中草人良畀比羽z■陞富■■中华人民共和国交通运输行业标准J-TH XJLXJK 20 节公路桥梁导轨条转动球型钢支座Gui(lin9 bar rQt$t«Xi xp*riE 刨 twirintj Idr higtrwwy bridAftE球載兄40mil-XX—XX捷陌2011"KX-XX妻・中华人民共和国交豐运输部t«行业标准查新报告■韭由宙 | WH | zb-l-WW^ °/euuo@ iuL££L IISPOIl T实用新世专利证书•” 1 1 I - I I* AH 逮 i•氏心 4・• A 儿 Ln -4 K 也打Z・1炖斗py；匕 + til •氐 IX H n 11此血莫3訂*典| ■ * g | “ ： I © IH U■匕沖I： ■.山0 E * ‘1 £耗R 43； *州上応时耳F ■ * .4丸註•#，**” ■<*1<* * A t ，叫此崛削乩、.k f *irt t *. *1*,« A • * 吒*」ll%h •叫u 人“气业・ * •一斗虬 Jl £ 斗m H * - *»* + 吗"*町■■皿 呻* J Fl 0 k 爭呜 t M * II i ft H « t *科■出窑.，*业熹.0 ・，.』！■- •：声 * ■・I T H 耳・-1 扌 ” .*, \ * H* t r| - |W ・ ' -：」・，4 - t< MH- i \ r \ A *.t ： f 川■巾..--ill 届 r *i 咿"％「2亍雋忸\方曙I/MI亀吿Welcome ToDownload !!!欢迎您的下载，资料仅供参考！。
