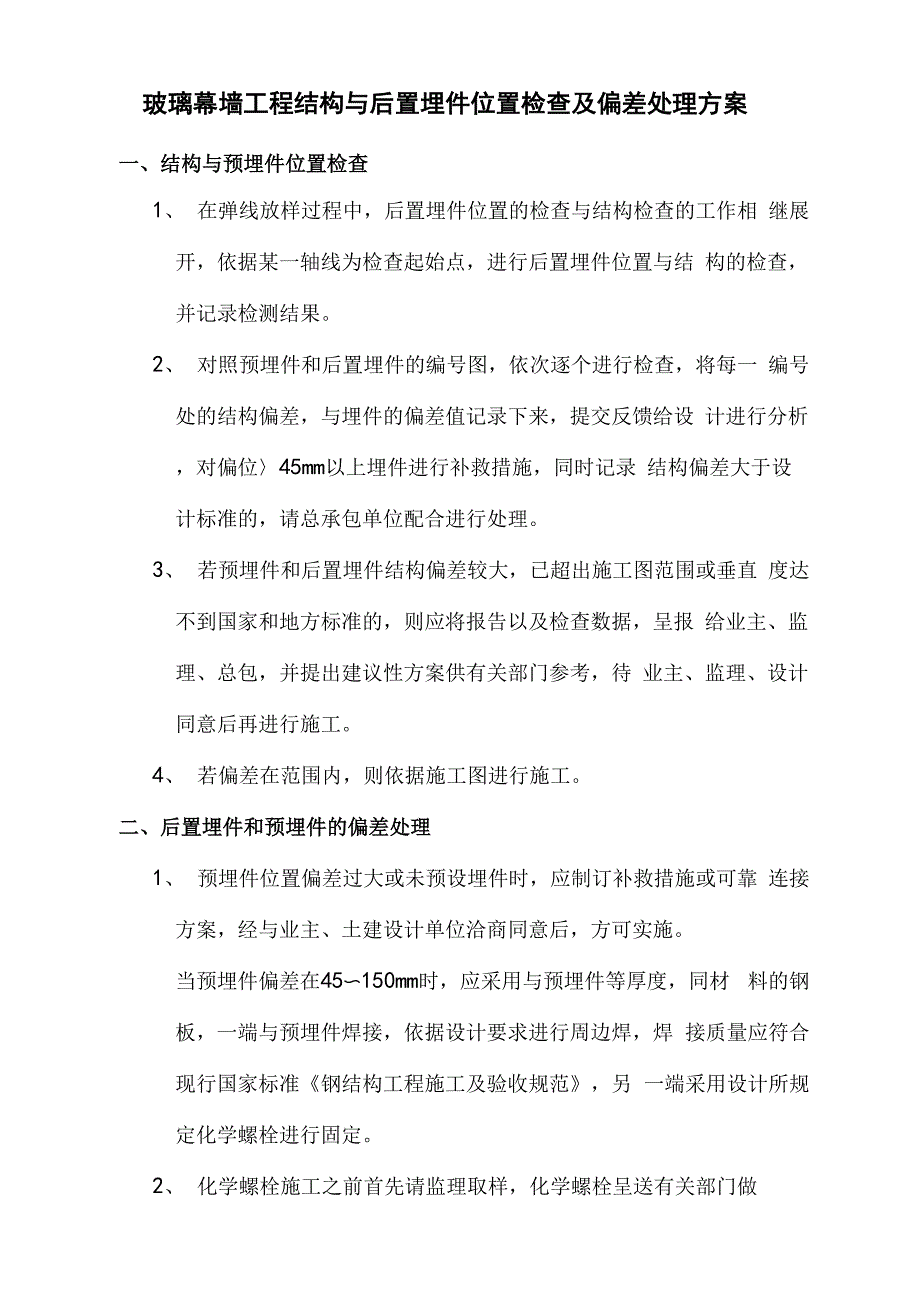

玻璃幕墙工程结构与后置埋件位置检查及偏差处理方案一、结构与预埋件位置检查1、 在弹线放样过程中，后置埋件位置的检查与结构检查的工作相 继展开，依据某一轴线为检查起始点，进行后置埋件位置与结 构的检查，并记录检测结果2、 对照预埋件和后置埋件的编号图，依次逐个进行检查，将每一 编号处的结构偏差，与埋件的偏差值记录下来，提交反馈给设 计进行分析，对偏位〉45mm以上埋件进行补救措施，同时记录 结构偏差大于设计标准的，请总承包单位配合进行处理3、 若预埋件和后置埋件结构偏差较大，已超出施工图范围或垂直 度达不到国家和地方标准的，则应将报告以及检查数据，呈报 给业主、监理、总包，并提出建议性方案供有关部门参考，待 业主、监理、设计同意后再进行施工4、 若偏差在范围内，则依据施工图进行施工二、后置埋件和预埋件的偏差处理1、 预埋件位置偏差过大或未预设埋件时，应制订补救措施或可靠 连接方案，经与业主、土建设计单位洽商同意后，方可实施当预埋件偏差在45〜150mm时，应采用与预埋件等厚度，同材 料的钢板，一端与预埋件焊接，依据设计要求进行周边焊，焊 接质量应符合现行国家标准《钢结构工程施工及验收规范》，另 一端采用设计所规定化学螺栓进行固定。
2、 化学螺栓施工之前首先请监理取样，化学螺栓呈送有关部门做物理性能测试以及化学螺栓的拉拔试验，待各项数据合格后进 行现场施工编施工部位：进出左右上下倾斜度备注编测量数据进出左右上下倾斜度备注结构/埋件检查表工程名称:日期:检查人: 注：编号要能清楚的反映出结构或埋件的位置，后置埋件在备注栏内注明锚固质量3、 后置埋件和预埋件表面沿垂直方向倾斜误差大时，应采用厚度 合适的钢板垫平后焊牢，严禁用钢筋等不规则金属件作垫焊或 搭接焊4、 因结构向内偏移引起支座长度不够，无法正常施工时，则采用 加长支座的办法解决，在后置埋件和预埋件上焊接钢板或槽钢 加垫的方法解决5、 后置埋件和预埋件偏位采用化学螺栓锚固，但施工过程中必须 严格按照厂家的标准要求进行施工6、 化学螺栓施工步骤及要求a. 确认打化学螺栓位置，测量组进行放样b. 施工人员按照定位十字线进行打孔c. 打孔深度，孔径依据标准进行冲击钻上设立标尺确保孔深d. 打孔完毕吹清孔内灰尘放入环氧树脂与固化剂的混合物巳放入螺杆进行搅拌，转速为1400转/分g. 待孔口有少量混合物外露后即完成h. 待15分钟后方能进行施工安装i. 凝固后进行施工见化学反应时间）化学反应时间温度（°C）凝胶时间（分）硬化时间（分）-5 ~ 0603000 ~ 10306010 ~ 20203020 ~ 40820砼孔直径（适应砼强度为C25〜C60）螺杆直径（mm）钻孔直径（mm）钻孔深度（mm）安全剪力（KN）安全拉力（KN）10129012.613.8121411018.319.8161812528.934.6202217054.052.4。
