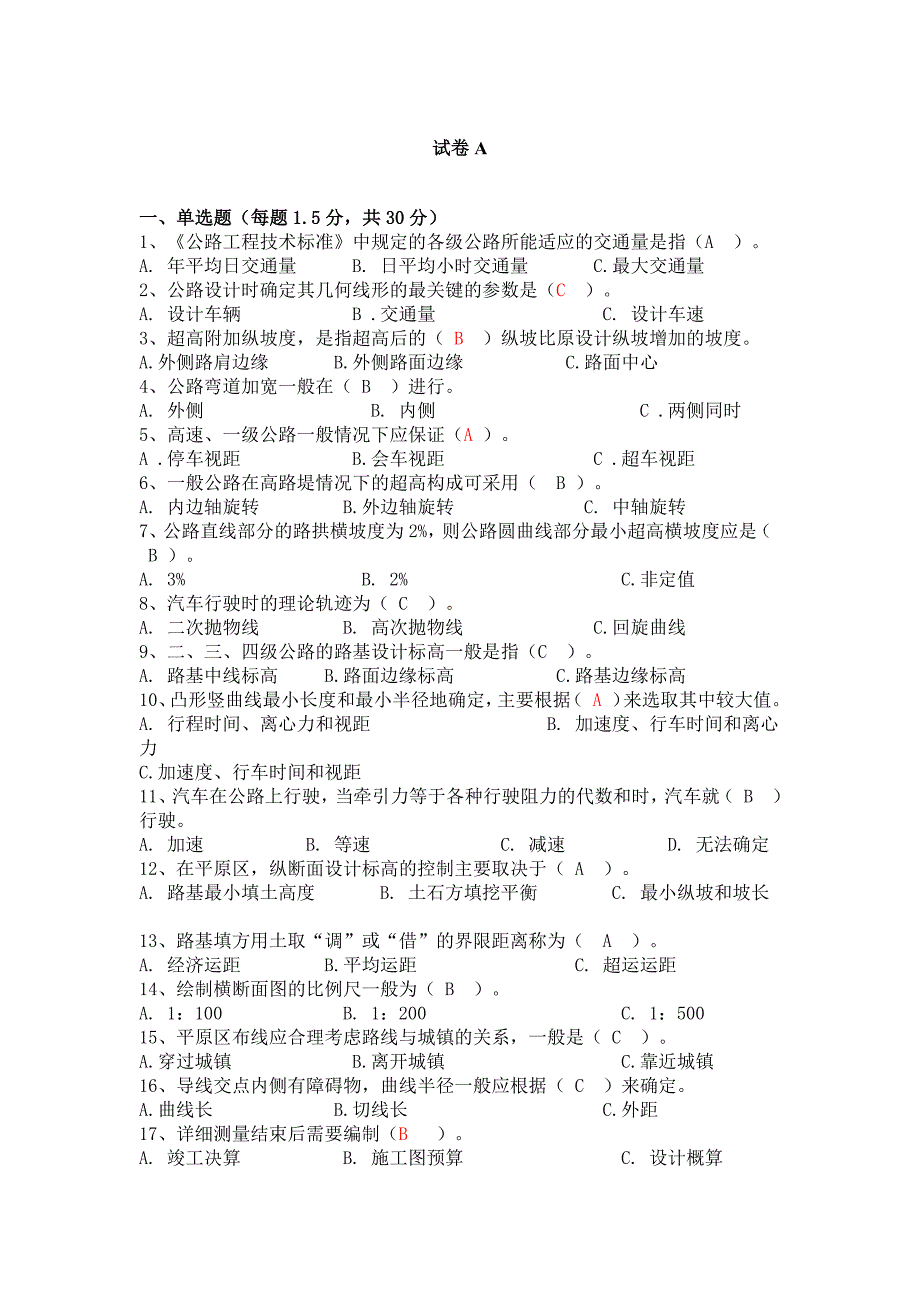

试卷试卷 A 一、单选题（每题 1.5 分，共 30 分）一、单选题（每题 1.5 分，共 30 分） 1、公路工程技术标准中规定的各级公路所能适应的交通量是指（A ） A. 年平均日交通量 B. 日平均小时交通量 C.最大交通量 2、公路设计时确定其几何线形的最关键的参数是（C ） A. 设计车辆 B .交通量 C. 设计车速 3、超高附加纵坡度，是指超高后的（ B ）纵坡比原设计纵坡增加的坡度 A.外侧路肩边缘 B.外侧路面边缘 C.路面中心 4、公路弯道加宽一般在（ B ）进行 A. 外侧 B. 内侧 C .两侧同时 5、高速、一级公路一般情况下应保证（A ） A .停车视距 B.会车视距 C .超车视距 6、一般公路在高路堤情况下的超高构成可采用（ B ） A. 内边轴旋转 B.外边轴旋转 C. 中轴旋转 7、 公路直线部分的路拱横坡度为 2%， 则公路圆曲线部分最小超高横坡度应是 （ B ） A. 3% B. 2% C.非定值 8、汽车行驶时的理论轨迹为（ C ）。
A. 二次抛物线 B. 高次抛物线 C.回旋曲线 9、二、三、四级公路的路基设计标高一般是指（C ） A. 路基中线标高 B.路面边缘标高 C.路基边缘标高 10、 凸形竖曲线最小长度和最小半径地确定， 主要根据 （ A ） 来选取其中较大值 A. 行程时间、离心力和视距 B. 加速度、行车时间和离心 力 C.加速度、行车时间和视距 11、 汽车在公路上行驶， 当牵引力等于各种行驶阻力的代数和时， 汽车就 （ B ） 行驶 A. 加速 B. 等速 C. 减速 D. 无法确定 12、在平原区，纵断面设计标高的控制主要取决于（ A ） A. 路基最小填土高度 B. 土石方填挖平衡 C. 最小纵坡和坡长 13、路基填方用土取“调”或“借”的界限距离称为（ A ） A. 经济运距 B.平均运距 C. 超运运距 14、绘制横断面图的比例尺一般为（ B ） A. 1：100 B. 1：200 C. 1：500 15、平原区布线应合理考虑路线与城镇的关系，一般是（ C ）。
A.穿过城镇 B.离开城镇 C.靠近城镇 16、导线交点内侧有障碍物，曲线半径一般应根据（ C ）来确定 A.曲线长 B.切线长 C.外距 17、详细测量结束后需要编制（B ） A. 竣工决算 B. 施工图预算 C. 设计概算 18、某段路线起点桩号为 K1+380，终点桩号为 K27+394.58，中间有两处断链， 一处长 链 57.94m，一处短链 43.36m，则该路线总长（ A ） A.26029.16 m B.27380 m C.26000 m 19、当平曲线半径小于（ B ）时，平曲线应设置超高 A. 一般最小半径 B. 不设超高最小半径 C. 极限最小半径 20、路基设计表是汇集了（ C ） A.平面、纵面综合设计成果 B.纵、横面综合设计成果 C.平、横、纵综合设 计成果 二、填空题（每空 1 分,共 30 分）二、填空题（每空 1 分,共 30 分） 1、公路工程技术标准（JTG B012003）将公路服务水平划分为四级其中 高速、一级公路以 车流密度 作为划分服务水平的主要指标，二、三 级公路以 延误率 和 平均运行速度 作为划分服务水平 的主要指标。
2、 公路平面线形的三要素是指 直线 、 缓和曲线 和 圆曲线 3、在转向相同的两相邻曲线间夹直线段处，其直线长度一般不小于 6V 4、我国测量坐标系统通常有三种，即 大地坐标系统 、 高斯 3 平面直角坐标系统 、 平面直角坐标系统 5、 停车视距可分解为 司机反映时间内行驶的距离 、 制动距离 和 安全距离 等三部分距离 6、纵坡度表征匀坡路段纵坡度的大小，它是以路线 高差 和 水 平距离 之比的百分数来度量的 7、为防止零星土石碎落物落入边沟，通常在路堑边坡坡脚与边沟外侧边缘之间， 设置 碎落台 8、计价土石方数量 V 计= 挖方数量 + 借方数量 9、公路定线一般有 纸上 定线、 实地 定线和 航 测 定线三种方法 10、 在地形、 地物条件受限制时， 圆曲线半径的确定一般可由 外距 、 曲线长 和 切线长 控制，也可由曲线上任意点控制 和纵坡控制等 11、对于交通量较大的交叉口，减少或消灭冲突点的措施通常有建立 实行交 通管制 ，采用 渠化交通 ，创建 立体交叉 。
12、“3S”系统是指 ： 地理信息 系统、 全球卫星定位 系统、 遥感技术 系统 三、问答题：（每小题 5 分共 10 分） 三、问答题：（每小题 5 分共 10 分） 1简述缓和曲线的作用 便于驾驶员操作方向盘；使驾驶舒适，减小离心力变化；利于超高、加宽缓和 段过渡，平稳行车；利于美观，与环境想结合 2简述横断面设计的主要内容 路基的形式，组成部分的位置和尺寸以及路基土石方的计算和调配 四、计算题：（每题 15 分，共 30 分）四、计算题：（每题 15 分，共 30 分） 1从某公路设计文件直线、曲线及转角一览表中摘抄的一组路线设计资料 如下： JD8： K3+425.982 K3+311.099 K3+346.099 K3+492.155 K3+527.155 JD9：K4+135.169 =K4+047.436 =K4+221.135 试计算（1）JD8 曲线的切线长、曲线长、缓和曲线长及曲线中点桩号； （2）计算 JD9 曲线的切线长、曲线长和曲线中点桩号； （3）计算两曲线交点间距及所夹直线段长度。
1、 JD8：T=K3+425.982-(K3+311.099)=114.883 L=K3+527.155-(K3+311.099)=216.056 Ls=35 QZ=K3+419.127 2、T=87.733 L=173.699 QZ=K4+134.2855 3、L89=交点 8 的切线长+交点 9 的切线长+交点 9 的起点桩号-交点 8 的终点桩 号=722.897 直线=520.281 2某公路有连续三个变坡点分别为：K8+700、K9+100、K9+380，对应的设计标 高分别为：77.756 米、65.356 米、68.716 米若在变坡点 K9+100 处的竖曲线 半径为 3000 米，试计算： （1）该竖曲线要素及起止点桩号； （2）桩号 K9+060、K9+150 的路基设计标高 1、W=((68.716-65.356)/280)-((77.756-65.356)/-400)=0.043 L=RW=3000*0.043=129 T=L/2=64.5 E=T*T/2R=0.7 竖曲线起点桩号=K9+100-64.5=K9+35.5 竖曲线终点桩号=K9+100+64.5=K9+164.5 2、起点的设计标高=Ho-T*i1=65.356-64.5*(-0.031)=67.356 Ht=Ho-（T-x）*i1=66.596 K9+060 的设计标高 H=Ht+Y=66.596+24.52/2/3000=66.696 Ht=Ho+(T-x)i2=65.356+(64.5-14.5)*0.012=65.956 K9+150 的设计标高=H=Ht+Y=65.956+14.52/2/3000=65.991 测试测试 A 卷参考答案卷参考答案 一、单选题（每题一、单选题（每题 1.5 分，共分，共 30 分）分） 1、A. 年平均日交通量 2、C. 设计车速 3、B.外侧路面边缘 4、B. 内侧 5、A .停车视距 6、B.外边轴旋转 7、B. 2% 8、C.回旋曲线 9、C.路基边缘标高 10、A. 行程时间、离心力和视距 11、B. 等速 12、A. 路基最小填土高度 13、A. 经济运距 14、B. 1：200 15、C.靠近城镇 16、C.外距 17、B. 施工图预算 18、A.26029.16 m 19、B. 不设超高最小半径 20、C.平、横、纵综合设计成果 二、填空题（每空二、填空题（每空 1 分分,共共 30 分）分） 1、车流密度，延误率，平均运行速度。
2、直线、圆曲线、缓和曲线 3、6V 4、大地坐标系统、 高斯 3 平面直角坐标系统 、平面直角坐标系统 5、反应距离、制动距离、安全距离 6、高差、水平距离 7、 碎落台 8、 V 挖 、V 借 9、纸上、实地、航测 10、外距、切线长、曲线长 11、交通管制，渠化交通，立体交叉 12、 地理信息、全球卫星定位、遥感技术 三、问答题：（每小题三、问答题：（每小题 5 分共分共 10 分）分） 1.答：缓和曲线的作用是： （1）便于驾驶员操纵方向盘； （2）满足乘客乘车的舒适与稳定，减小离心力变化； （3）满足超高、加宽缓和段的过渡，利于平稳行车； （4）与圆曲线配合得当，增加线形美观 2答：横断面设计的主要内容：确定横断面的形式，各组成部分的位置和尺寸以及路基土 石方的计算和调配 四、计算题：（每题四、计算题：（每题 15 分，共分，共 30 分）分） 1.解：（1）JD8 曲线的切线长、曲线长、缓和曲线长及曲线中点桩号分别为： （K3+425.982）-（K3+311.099）=114.883（米） （K3+527.155）-（K3+311.099）=216.056（米） （K3+346.099）-（K3+311.099）=35（米） 或=（K3+527.155）-（K3+492.155）=35（米） QZ 的桩号：=ZH+L/2=（K3+311.099）+216.056/2=K3+419.127 （2）JD9 曲线的切线长、曲线长和曲线中点桩号分别为： （K4+135.169）-（K4+047.436）=87.733（米） （K4+221.135）-（K4+047.436）=173.699（米） QZ 的桩号：=ZY+L/2=（K4+047.436）+173.699/2=K4+134.285 （3）计算两曲线交点间距及所夹直线段长度分别为： JD8JD9 间距=114.883+（K4+047.436）-（K3+527.155）+ 87.733=722.897（米） 所夹直线长度=（K4+047.436）-（K3+527.155）=520.281（米） 2解：（1）计算该竖曲线要素及起止点桩号 竖曲线起点桩号= （K9+100）-64.5= K9+035.5 竖曲线止点桩号= （K9+100）+64.5= K9+164.5 （2）计算桩号 K9+060、K9+150 的路基设计标高。
