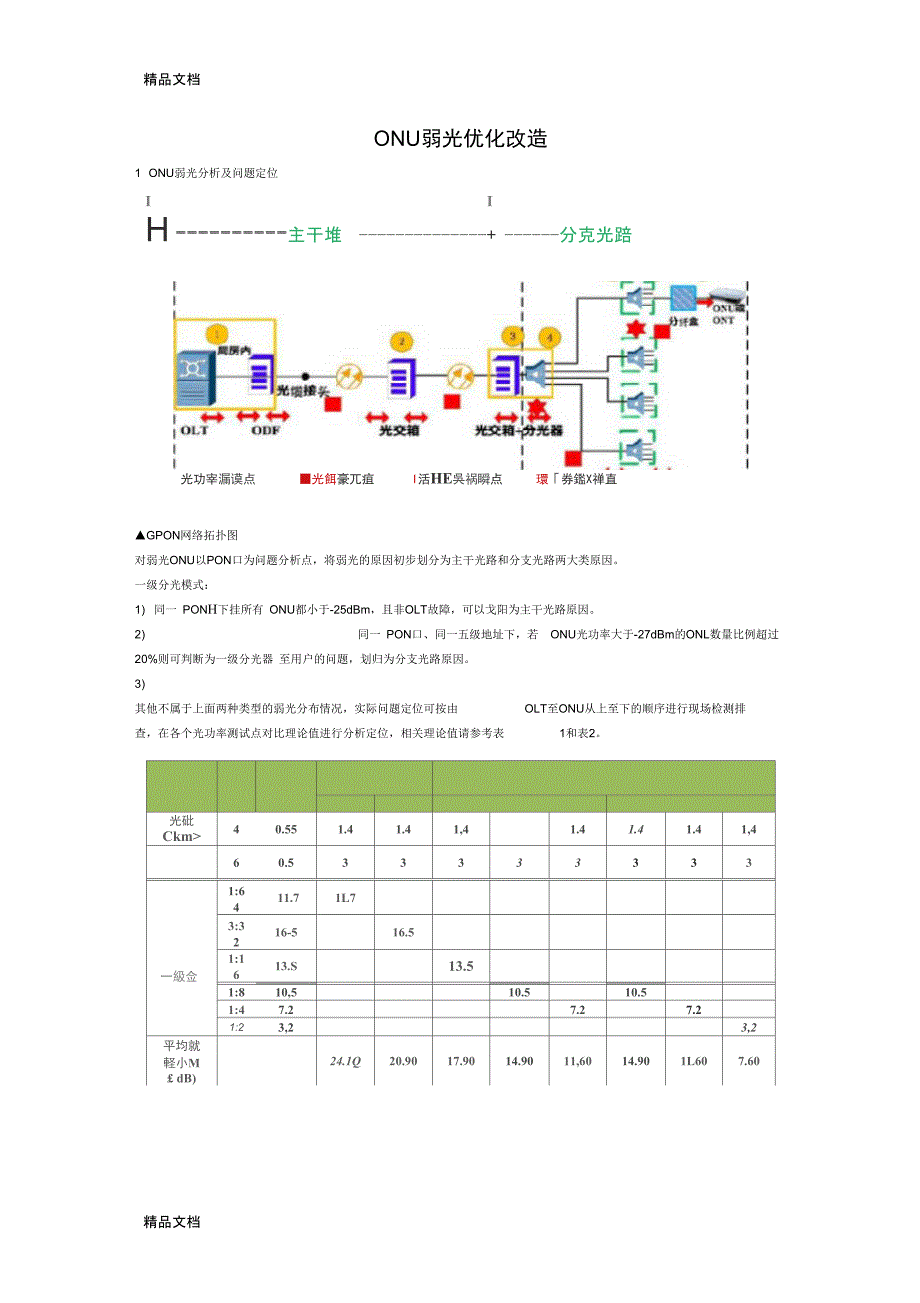

精品文档ONU弱光优化改造1 ONU弱光分析及问题定位I IH 主干堆 + 分克光踣光功宰漏谟点 ■光餌豪兀疽 I活HE吳祸瞬点 環「券鑑X禅直▲GPON网络拓扑图对弱光ONU以PON口为问题分析点，将弱光的原因初步划分为主干光路和分支光路两大类原因一级分光模式：1) 同一 PONH下挂所有 ONU都小于-25dBm，且非OLT故障，可以戈阳为主干光路原因2) 同一 PON口、同一五级地址下，若 ONU光功率大于-27dBm的ONL数量比例超过 20%则可判断为一级分光器 至用户的问题，划归为分支光路原因3) 其他不属于上面两种类型的弱光分布情况，实际问题定位可按由 OLT至ONU从上至下的顺序进行现场检测排查，在各个光功率测试点对比理论值进行分析定位，相关理论值请参考表 1和表2光砒Ckm>40.551.41.41,41.41.41.41,460.533333333一級佥1:6411.71L73:3216-516.51:1613.S13.51:810,510.510.51:47.27.27.21:23,23,2平均就 軽小M£ dB)24.1Q20.9017.9014.9011,6014.901L607.60级分出斓功(dBn)23.100-19,900-16,900-13.900-10.600-13.900-10.60D-6.600▲表1各种分光比场景下的一级分光器输出端衰耗参考值（取 PON端 口光功率为2dBm）BEsli光缆〔皿）0.5D350 175OJ750 1750.1750.175G.175活接头（个）20.511111二级分光黑1:6419.71:321631 1613313313.51:81051051051:47.27.27.31123.2平均強耗小计3〉83811.6814.6883311.G814.68二级分光醤 输出端功率（dBtn）度-25.280-25.580*25.280-22.280>22.280*21.200▲表2各种分光比场景下的二级分光器输出端衰耗参考值二级分光模式：1） 同一 PONH下挂所有 ONU光功率都小于-25dBm,且非OLT故障，可以划归为主干光路原因。
2） 同一 PONH下挂ONU光功率大于-27dBm的比例超过10%可以划归为分支光路原因其中，若同一六级地址 下的所有ONU均为弱光，则判定为一级分光器至该二级分光器之间的问题，否则判定为单户异常3） 若同PONH下挂少量 ONU出现弱光（＜20%，且该部分弱光 ONU不属于同一个二级分光器，可判断为单户异 常，划归为分支光路原因4） 其他不属于上面三种类型的弱光分布情况，实际问题定位可按由 OLT至ONU从上至下的顺序进行现场检测排查，在各个光功率测试点对比理论值进行分析定位，相关理论值请参考表 1和表22 ONU弱光优化改造措施按分步实施的故障处理原则，以下从主干光路和分支光路两个方面详细介绍优化改造措施2.1主干光路问题优化措施比呂千点▲主干光路网络拓扑图2.1.1 问题处理方法① 如需对主干光路进行业务割接，则寻找一条新的物理路由，在测通新路由后对业务进行割接（建议主干光路路由长度不宜超过 8km）；② 如无需进行业务割接，则将一级分光器输入前端正在使用的纤芯断开后，使用 OTDF对纤芯进行扫描若 OTDR扫描光衰耗曲线结果正常，可判定为分光器故障若 OTDR扫描光衰耗曲线出现高衰耗位置，则对应参考综资系统光路由距离查找具体的问题点，查找相应的原因并处理：•若为光缆纤芯或接头问题则重新熔接；•若为尾纤老化问题则更换尾纤；•若法兰头污损，利用擦纤器、酒精擦拭，然后检查连接可靠性，确保安装卡口到位；③ 因传输距离超过 8km或者跳纤点过多导致的弱光问题，若采用①和②的方法无法完成改造，可更换 CLASS C+模块。
2.1.2 问题处理优先级别建议按照从①至⑤的优先级顺序进行处理：① 光路路由设计不合理的，重新选择光路路由，进行业务割接；② 擦拭法兰头，重新安插；③ 更换尾纤；④ 重新熔接接头、纤芯；⑤ 更换PON口光模块注：第①条仅适用于光路路由不合理需要重新选择光路路由的， 其他不需要进行路由调整可直接跳过这步工作 ）2.2分支光路问题优化措施 »玄北暗 :TV▲分支光路网络拓扑图2.2.1 问题处理方法① 若属于一级分光器至二级分光器之间的问题，查找相应的原因并处理：•若为光缆纤芯问题则重新熔接；•若为尾纤老化问题则更换尾纤；•若法兰头污损，利用擦纤器、酒精擦拭，之后检查连接可靠性，确保安装卡口到位;•若为一级分光器插损过大原因，则更换整个分光器；•若为二级分光器插损过大原因，先更换分光插口，如果所有分光插口都有问题则更换整个分光器； •若为总分光比过高的原因，则将二级分光器替换为低分光比分光器② 若属于二级分光器至 ONU之间的问题，则从二级分光器到 ONI逐步查找尾纤跳纤、用户终端分纤盒跳纤、皮线光缆、冷接子、ONI等是否有问题，查找相应的原因并处理：•若为皮线冷接子问题，需进行熔接处理；•若为皮线光缆老化问题，需更换新的皮线光缆；•若为ONU设备故障，需进行维修或更换新的 ONU2.2.2 问题处理优先级别建议按照从①至⑨的优先级顺序进行处理：① 擦拭法兰头，重新安插；② 更换尾纤；③ 重新熔接接头、纤芯；④ 冷接改热熔；⑤ 更换皮线光缆；⑥ 将二级分光器按原有分光比进行更换；⑦ 将二级分光器替换为低分光比的分光器；⑧ 更换一级分光器；⑨ 更换 ONU。
3 效果确认弱光ONU改造完成后，确认优化改造之后的光功率高于 -25dBm精品文档。
