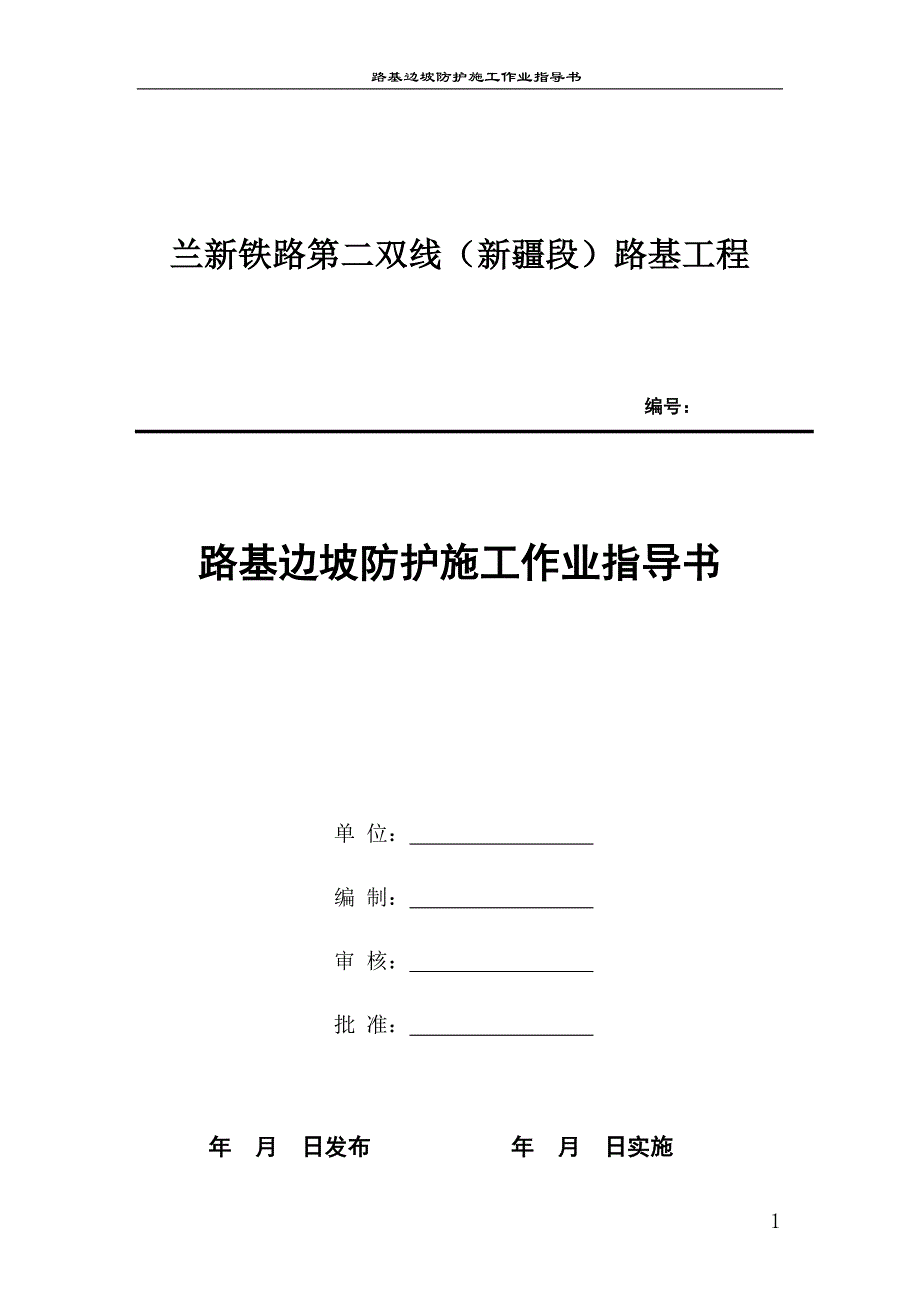

路基边坡防护施工作业指导书兰新铁路第二双线（新疆段）路基工程 编号： 路基边坡防护施工作业指导书单 位： 编 制： 审 核： 批 准： 年 月 日发布 年 月 日实施兰新铁路第二双线（新疆段）路基工程路基边坡防护施工作业指导书1．适用范围适用于兰新铁路第二双线路基边坡防护施工2．作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准制定施工安全保证措施，提出应急预案对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要3．技术要求3.1干、浆砌片石边坡砌体应分层、分段砌筑，浆砌片石采用挤浆法砌筑，应坐浆饱满，各砌块的缝应相互错开，不得有通缝和空缝，表面平顺整齐，与边坡嵌接牢固密贴。
砌筑完成后应及时采取有效的养护措施骨架砌筑前应按设计型式、尺寸挂线放样，开挖沟槽，沟槽尺寸根据骨架尺寸而定砌筑骨架应从衔接处开始，自下而上砌筑，两骨架衔接处应处于同一高度骨架应与坡面密贴，骨架流水面应与草坡表面平顺骨架基础与下部侧沟平台，浆砌片石或浆砌片石水沟连接时，应整体砌筑，灰浆饱满不留缝隙3.2边坡植物防护骨架内铺立体植被护坡网时，在纵横向每隔1m左右用不短于15 cm竹钉垂直打入边坡固定，客土后夯拍，使网与坡面密贴草籽需选用根系发达茎矮叶茂且适于本地区成活的多年生草种，喷播草籽含量每平方米不小于15~20g完成喷播后，需及时进行洒水养生对漏喷、草籽发芽成活过稀部位还应进行补喷种草时分撒播和行播两种方式，草籽埋入深度不小于良5cm，为使草籽均匀分布，可将种子与砂、干土或锯末混合草籽养生期内，需用透气农膜覆盖，避免雨水冲刷路堑边坡较陡或较高时，可通过试验采用草籽与含肥料的有机质泥浆混合，喷射于坡面喷射机作业应严格执行操作规程：①应连续向喷射机供料；②保持喷射机工作风压稳定；③完成或因故中断喷射作业时，应将喷射机和输料管内的积料清除干净3.3混凝土空心砖混凝土空心砖间砂浆应饱满，砌筑后外面整齐，各方向接缝顺直。
勾缝应于路堤己趋稳定后进行4.施工程序及工艺流程当路基土石方施工时或完毕后，应及时进行路基防护施工各类防护与加固应在稳定的基础或坡体上施工设有支挡结构物及排除地下水设施地段，应先作好支挡结构物、排水设施，再施作防护工程防护的坡体表面应进行检查处理，防护设施应与坡面密贴结合施工前应先清刷坡面浮土，填补坑凹，使坡面大体平整路基防护所设置的泄水孔的位置、布置形式、孔径尺寸及泄水孔背反滤层的材料、设置应符合设计要求，且排水畅通砌体及反滤层（或垫层）的材料、设置应符合设计要求4.1干、浆砌片石边坡4.1.1准备：边坡砌筑应在坡面密实、平整、稳定后，方可铺砌石料等级应符合设计要求砌筑前，其表面泥土、水锈应清洗干净4.1.2挖基：护坡施工采用人工挖基，人工刷坡，砌筑前，将基底平整穷实,检查合格后方可进行砌筑4.1.3砌筑：片石采用挤浆法施工，铺砌时自下而上进行，砌块不得大面平铺，石块应彼此交错搭接，错缝一般为7~8cm，不得松动，严禁浮塞砂浆在砌体内必须饱满、密实，不得有悬浆砌体宜用15cm以上的块（片）石干砌边坡表面应平整，如遇坚石可挖成台阶砌体护坡分段施工时，每隔10~15m宜设一道伸缩缝，并做好伸缩、沉降缝及泄水孔，泄水孔后面，应设置反滤层。
4.1.4勾缝养生：勾缝前，应先将松动和变形处修整完好，干砌护坡勾缝应在路堤沉降己趋稳定后进行浆砌片石应进行洒水养生砂浆凝固后，墙面全部刷干净，使外貌整洁美观4.1.5干、浆砌片石边坡工艺流程开工申请报告基坑开挖砌筑坡面勾缝测量放样资料砌体养护回填验收沉降缝设置测量放样工、料、机准备 4.2边坡植物防护4.2.1准备阶段：喷植前应修好天沟等排水设施，修整坡面，嵌补凹槽、坑洼、准备好喷混材料等喷射混合物由黏土、谷壳、锯末、水泥及复合肥等拌合，喷混材料应随拌随喷粘土要先放在搅拌机中预拌，粉碎成粉状达到要求后，再加草籽和化肥，拌合均匀备好风、水、电、塑料网、梯架4.2.2喷播操作：a、检查风、水、电路与机具b、在己修整好的边坡上先撒上一层熟土c、入员与喷射机就位，调整好进料阀门，向机组的料斗中加料d、打开进风管阀门，开启喷头水阀，湿润坡面e、调整供水量，使混合料湿润成浆状，喷到坡面上的泥浆光泽而不下流枪尽量垂直坡面，从上到下反复喷射数次达设计厚度喷射厚度为0.08~ 0.l mf、停料、断水电、关闭风路、停机g、回收回弹料4.2.3养护：护坡喷植后，进行不少于20天的喷（洒）水养生，务使喷植护坡始终具有足够水份，促使草籽发芽、生长。
4.2.4边坡植物防护工艺流程养护管理喷播植草铺撒客土修整骨架内坡面边坡植物防护施工工艺流程图4.3栽植乔木、灌木4.3.1种植前的准备工作⑴茵木准备根据工程设计图纸，列出苗木的品种、数量、规格、落实苗木供应来源，以及运到栽植地的运输情况及方法对符合规格、生长健壮无病虫害的苗木，逐株做记号高质量的苗木应具备的条件：根系发达完整，主根短直，接近根茎范围内有较多的侧根和须根，起苗后根系无劈裂；苗木粗壮通直；主侧枝分布均匀，能构成完美的树冠；无病虫害和机械损伤⑵植前整地及放线根据设计图纸要求，栽植地土质应基本满足植物生长需要，如发现土质太差，在栽植前换填种植土，以保植株成活根据图纸，在现场找出苗木实际栽植位置，用白灰撒处灰点，进行定点放线一般采用行列式放线法及等距弧线放射⑶树穴的开挖树穴开挖一般在运取苗木前1~2天进行种植穴的大小依土球及根系情况而定，带土球的应比土球大16~20cm，穴的深度一般比球高度稍深10~20 cm，栽植裸根苗木应保护根系充分舒展，树穴必须保证上下口径一致，避免出现上大下小的“锅底坑”，挖出的表土、心土应分别堆放4.3.2苗木栽植施工⑴栽植时间：应尽量缩短起苗与栽苗之间的时间差，做到随起随栽。
⑵苗木运输：在运输过程中，所有植物必须有良好的包装，以保证不受太阳、风吹等不良气候的侵害裸根植物的根系应沾泥浆，并包在稻草袋中，常绿树及灌木应有土球及草袋包装，到现场及种植前保持完好土球⑶苗木种植：将苗木的根系或土球放入树穴内，使其居中再将树木立起，保证垂直，然后分层回填种植土一般每层20~30cm，先填较肥沃的表土，填土后将树根稍向上一提，使根系舒展，用锹把将土捣实，直至填满穴坑土痕应略平稍高于坑口，防止栽植后出现陷落、下沉，导致树干基部积水腐烂坑土填平后，用余土环树，筑起拦水围堰并拍实以利浇水，高度不低于15cm ⑷苗木浇灌：新植苗木的浇灌应以天然水为佳，之后48小时之内必须浇上一遍水，第二遍水随后进行，第三遍水在第二遍水后5~10天内进行注意浇水必须浇足浇透，浇完第三遍后，应及时封堰，并在树干基部周围堆成20~30cm高的土堆，以保持土壤内水分4.4混凝土空心砖防护4.4.1施工准备施工前应修整好坡面，清除浮土，填补坑凹，使坡面大致平整空心砖在预制场预制，采用定制的钢范本砼由拌和站集中搅拌，砼运输车运送，人工机械振捣混凝土空心砖采用C8混凝土预制，为正六边形空心砖内培土植草或喷播植草，用于路基边坡防护即可提高景观效果，又可防止地表水对路基边坡的直接冲刷。
4.4.2铺砌砌筑空心砖前，先对边坡进行修整，夯拍，检查验收，达到要求后才能进行下一道工序混凝土空心砖应自下而上铺设，铺设时用橡皮锤击打使砖与坡面密贴，不得使用铁锤等硬物4.4.3回填喷草砌筑完成后，砖的空心部分回填适宣植物生长的黏性土，再撒播草籽或喷播植草并经常喷雾洒水进行养护5.施工要求5.1干、浆砌片石边坡干、浆砌片石边坡防护施工前，应将坡面杂质、浮土、松动石块及表层风化破碎岩体等清除干净；当有潜水露出时，应作引水或截流处理防护工程的各种防护都必须加强基础处理和圬工质量，防止水流冲刷和淘空，保证路基稳定5.2边坡植物防护喷播植革应按设计要求施工，喷播材料与草籽应按配比充分搅拌均匀，清理好的坡面应提前湿润，喷洒应自下而上进行，草籽喷洒应均匀，不得流淌植物防护工程施工应根据植物的特性，适时种植，避免在暴雨季节、大风和高温条件下施工喷播植草时大面积的喷播工程应先进行试播，以得到合理的种子、肥料、农药、保水剂和营养士等的配合比，将混合料按一定比例加水制成喷投物料，喷投物料应有一定的稳定性，喷到预定的坡面上切忌浆材沿坡面流动5.3混凝土空心砖采用边坡满铺混凝土空心砖时，加固范围周边须设M7.5浆砌片石镶边。
若为路堤，坡脚须设脚墙基础截水骨架内结合空心砖使用时，应在骨架完工后再开始铺砌空心砖6.劳动力配备：每一工作面劳动力配置如下：序号工作名称单位数量说明1普工人302汽车驾驶员人17.材料要求砂浆强度、石料强度满足设计要求 8.设备机具配置每个工作面配置机械数量：序号机械名称规 格数量（台）说 明1砂浆搅拌机UJW50022运输车EQ3260G19.质量控制及检验9.1检验标准各种水泥砂浆、混凝土的强度等级和石料的强度均应符合设计要求，并应符合现行《铁路混凝土与砌体工程规范》（TB10210）和《铁路混凝土与砌体工程施工施工质量验收标准》（TB10424）的规定植物防护施工应符合设计要求，并符合《铁路混凝土与砌体工程施工规范》（TB10210）的规定9.2检验方法边坡防护的要求如下：表9.1-1 植物防护覆盖率、成活率序号项目覆盖率（%）成活率（%）1一般地区植草防护土质路基边坡85-2石质路基边坡70-3种植藤木植物、灌木、乔木防护土质路基边坡-804石质路基边坡-705干旱地区植草防护土质路基边坡65-6种植藤木植物、灌木、乔木防护-707寒冷地区植草防护土质路基边坡80-8石质路基边坡70-9种植藤木植物、灌木、乔木防护土质路基边坡-7510石质路基边坡-70表9.1-2砌体施工允许偏差序号项目允许偏差浆砌片石干砌片石带截水沟浆砌片石砼预制块1平面位置±50mm±50mm±50mm±50mm2基底高程±50mm±50mm±50mm±50mm3坡顶高程－20mm，0－20mm，0－20mm，0。
