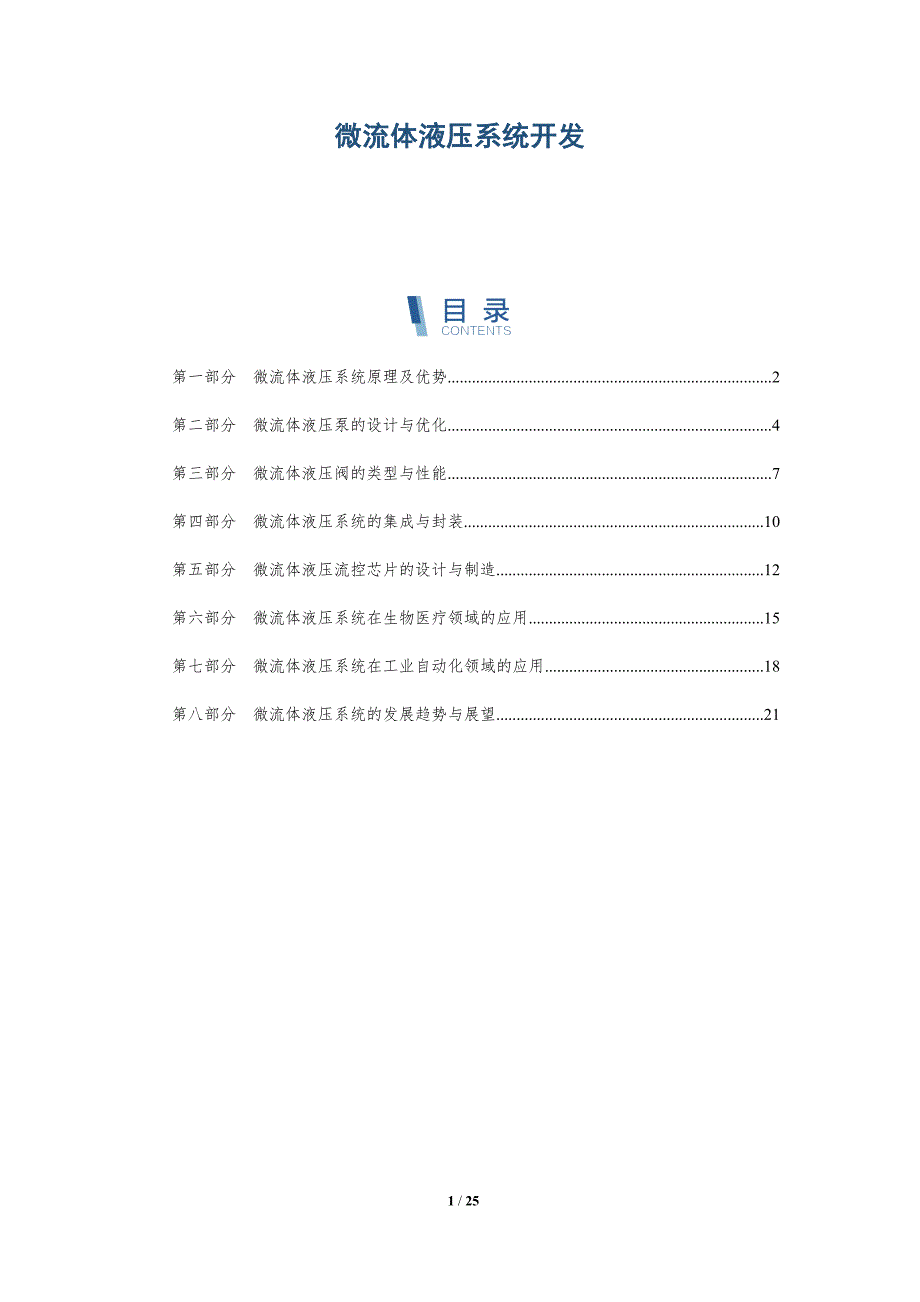

微流体液压系统开发 第一部分 微流体液压系统原理及优势 2第二部分 微流体液压泵的设计与优化 4第三部分 微流体液压阀的类型与性能 7第四部分 微流体液压系统的集成与封装 10第五部分 微流体液压流控芯片的设计与制造 12第六部分 微流体液压系统在生物医疗领域的应用 15第七部分 微流体液压系统在工业自动化领域的应用 18第八部分 微流体液压系统的发展趋势与展望 21第一部分 微流体液压系统原理及优势关键词关键要点微流体液压系统原理1. 微流体液压系统依赖于微通道和微阀门，在微米到纳米尺度下流动液体2. 微通道的微小尺寸降低了流体阻力，提高了流体操控精度，并允许对流体流动的精密控制3. 微阀门通过电磁、热力或压电致动等机制控制流体流动的方向和流量微流体液压系统优势1. 尺寸小巧、重量轻、功耗低，适合空间受限的应用2. 高精度流体控制和操控能力，可精确输送和分配微量液体3. 生物相容性佳，可用于生物医学应用，例如药物输送、细胞分选和组织工程微流体液压系统原理微流体液压系统是一种基于微流体技术的流体动力系统，其设计和制造利用了微尺度下的流体行为与传统液压系统相比，微流体液压系统具有显著的优势，包括组件尺寸小、响应速度快、能耗低。
微流体液压系统的工作原理本质上与较大的液压系统相同系统由以下主要组件组成：* 微流体通道：这些是流体流动的微小通道，通常通过微制造技术（如光刻）蚀刻在硅或聚合物基底上 微型泵：用于产生和控制系统中的流体流动微型泵的工作原理可以是机械的、电动的或热性的 微型阀：用于控制流体的流动方向和流量微型阀可以是机械的、电磁的或热致动 微型传感器：用于监测系统中的流体参数，如压力、流量和温度微流体液压系统的优势微流体液压系统与传统液压系统相比具有以下主要优势：* 尺寸小：微流体组件的尺寸仅为毫米或微米，这极大地减小了系统整体的尺寸 响应速度快：由于流体在微通道中的低雷诺数，微流体液压系统具有极快的响应速度，通常在微秒量级 能耗低：微流体液压系统中的流体流动阻力较低，这使得它们比传统液压系统能耗更低 精密控制：微流体系统允许对流体运动进行精确控制，这对于需要精确流体操作的应用非常重要 低成本：与传统液压系统相比，微流体液压系统通常更便宜，因为它们可以使用批量微制造技术生产应用微流体液压系统在广泛的应用中具有巨大的潜力，包括：* 微型飞行器：微流体液压系统可以用于控制微型飞行器的飞行姿态和推进 微型机器人：微流体液压系统可以为微型机器人提供动力和控制，允许它们执行复杂的任务。
生物医学设备：微流体液压系统可以用于微流控生物传感、药物输送和细胞筛选 工业自动化：微流体液压系统可以在工业自动化应用中用于精密流体控制和阀门控制 微流体芯片：微流体液压系统可以集成到微流体芯片中，用于创建快速、高效且低成本的化学和生物分析展望微流体液压系统技术正在不断发展，新材料、新制造技术和新设计理念的出现正在推动该领域的创新随着技术的成熟，预计微流体液压系统将在未来广泛应用于各种工程和科学领域第二部分 微流体液压泵的设计与优化关键词关键要点微流体液压泵设计原则1. 微小体积和低功耗：微流体液压泵的设计要求体积小，功耗低，以满足微流控设备的紧凑性和能耗限制2. 高压输出：微流体液压泵需要产生足够高的压力来驱动微流体流动，满足特定应用的压力要求3. 可靠性和鲁棒性：微流体液压泵应具有良好的可靠性和鲁棒性，能够承受微流控环境的各种挑战，如温度和压力波动微流体液压泵类型1. 容积式泵：利用腔室体积变化产生流动的泵，包括齿轮泵、隔膜泵和往复泵等2. 非容积式泵：不改变腔室体积，利用剪切应力或惯性力产生流动的泵，包括喷射泵和热泵等3. 混合泵：同时具有容积式和非容积式特征的泵，如叶片泵和螺杆泵。
微流体液压泵材料1. 生物相容性：用于生物医学应用的微流体液压泵需要使用生物相容性材料，如 PDMS、PC 和玻璃等2. 耐腐蚀性：泵在处理腐蚀性流体时，需要使用耐腐蚀材料，如不锈钢或哈氏合金等3. 高强度和刚度：泵在高压应用中需要使用高强度和刚度的材料，如钛合金或陶瓷等微流体液压泵驱动方式1. 电机驱动：使用电动机驱动泵，提供机械能来产生流体流动2. 压电驱动：利用压电元件的伸缩效应驱动泵，实现高频和低噪音的流体输送3. 光热驱动：利用光热效应驱动泵，通过激光或 LED 光源产生热膨胀，导致流体流动微流体液压泵优化1. 流体力学仿真：利用流体动力学仿真软件优化泵的几何结构和流动特性，提高泵的效率和性能2. 材料优化：选择合适的材料并进行表面处理，提高泵的耐腐蚀性、生物相容性和机械性能3. 集成设计：将泵与其他微流控组件集成，实现系统级优化，缩小设备尺寸并提高性能 微流体液压泵的设计与优化# 泵的基本原理微流体液压泵是一种将机械能转化为流体能量的微型装置其基本原理是利用活塞运动或其他机械机制，改变流体的体积，从而产生压力差并驱动流体流动 泵的设计类型微流体液压泵的设计类型多种多样，主要包括以下几类：- 柱塞泵：采用往复运动的柱塞或活塞对流体施加压力。
隔膜泵：利用柔性隔膜的形变来改变流体体积 齿轮泵：使用一对啮合齿轮来输送流体 离心泵：利用离心力将流体从中心向外推 喷射泵：利用高速流体的射流效应带动流体流动 泵的性能指标微流体液压泵的性能通常通过以下指标来衡量：- 流量：泵每单位时间输送的流体体积 压力：泵产生的最大压力差 效率：泵将机械能转化为流体能的有效性 尺寸：泵的体积和重量 可靠性：泵在长期使用下的稳定性和耐用性 泵的设计与优化微流体液压泵的设计与优化涉及以下几个关键方面：- 流体通道设计：优化流道形状和尺寸，以减少流体阻力并提高泵效 活塞或隔膜设计：确定合适的材料、形状和尺寸，以实现最佳的密封性和耐用性 阀门设计：选择合适的阀门类型和位置，以控制流体的流动方向和压力调节 材料选择：选择与流体介质和工作环境相容的材料，以确保泵的稳定性和使用寿命 制造工艺：采用精密加工和微制造技术，确保泵的精度和可靠性 泵的应用微流体液压泵在各种领域有着广泛的应用，包括：- 生物医学：输送药物，控制医疗器械，进行微型流体分析 工业：液体处理，喷墨打印，催化反应 航天：推进系统，微卫星控制 消费电子：微型泵，冷却系统 研究进展微流体液压泵的研究领域正在不断发展，主要集中在提高泵的效率、可靠性和尺寸缩小方面。
以下是一些最新的研究进展：- 纳米材料应用：纳米材料的独特特性，如低摩擦系数和高强度，被用于制造高效耐用的微流体泵 生物仿生设计：从自然界中汲取灵感，设计出具有独特性能的微流体泵，如基于心脏结构的泵 智能控制：采用传感器和闭环控制算法，实现微流体泵的智能化控制，提高泵的性能和稳定性 无线泵：利用无线能量传输技术，研制出不需要电线或电池供电的无线微流体泵通过不断的研究和优化，微流体液压泵将继续在各个领域发挥着至关重要的作用第三部分 微流体液压阀的类型与性能关键词关键要点微流体液压阀的类型与性能精密比例微流体阀1. 可提供高精度流量控制，相对误差低于 1%2. 采用微加工技术制造，尺寸小、重量轻、响应速度快3. 主要应用于分析仪器、医疗器械和制药行业开关微流体阀微流体液压阀的类型与性能1. 锥形阀* 类型：针阀、球阀* 原理：阀杆或球体锥形尖端与阀座接触，通过移动阀杆或球体来调节流量或压力 优点：高精度、高密封性、宽流量范围* 缺点：行程长、响应速度慢、易磨损2. 平行滑阀* 类型：滑阀、弹簧加载滑阀* 原理：阀芯与阀座平行移动，通过阀芯位置调节流量 优点：通径大、压降低、响应速度快* 缺点：精度较低、密封性差、磨损严重3. 薄膜阀* 类型：单膜片阀、多膜片阀* 原理：由弹性膜片作为阀门，通过电磁或气动驱动膜片来调节流量。
优点：无摩擦磨损、响应速度快、体积小* 缺点：密封性较差、耐压能力低4. 比例阀* 类型：先导式比例阀、直动式比例阀* 原理：根据电控信号控制阀芯位置，实现流量或压力的精准控制 优点：高精度、响应速度快、可编程控制* 缺点：结构复杂、造价高5. 方向控制阀* 类型：切换阀、二位三通阀、三通四通阀* 原理：改变流体流向，控制微流体系统中的流路 优点：灵活控制流路、降低流动阻力* 缺点：密封性要求高、易出现泄漏微流体液压阀的性能指标1. 流量特性* 流量范围：阀门可调节的流量最小值和最大值 流量系数：表示阀门开度对流量的影响 线性度：阀门开度与流量之间的线性关系2. 压力特性* 工作压力：阀门正常工作的最高压力 密封泄漏：阀门闭合时流体渗漏的程度 压降：阀门开启时流体压力的损失3. 响应时间* 开关时间：阀门从全开到全闭或全闭到全开所需的时间 频率响应：阀门对快速变化输入信号的跟随能力4. 温度范围* 工作温度：阀门可承受的最低和最高温度 温度稳定性：阀门性能在不同温度下的变化5. 其他性能指标* 尺寸和重量：阀门的物理尺寸和质量 功耗：电控阀门的能量消耗 寿命：阀门的预期使用寿命 可靠性：阀门故障率和失效模式。
第四部分 微流体液压系统的集成与封装关键词关键要点微流控芯片的集成1. 将多个微流控功能模块（如泵浦、阀门、传感器）集成到单个芯片上，实现系统小型化和高集成度2. 采用微加工技术（如光刻、电镀）将微流控结构直接制造在芯片表面，提供精密控制和可定制的流体操作功能3. 通过封装技术将微流控芯片与外部接口（如管道、电极）连接，实现与其他系统或设备的互联互通微流控系统的封装1. 保护微流控芯片免受环境因素（如温度、湿度、机械冲击）的影响，确保系统稳定性和可靠性2. 提供密封性，防止流体泄漏和交叉污染，保证流体路径的完整性和准确性3. 满足微流控系统的特定应用要求，例如生物相容性、光学透明度或化学稳定性微流体液压系统的集成与封装微流体液压系统的集成与封装至关重要，因为它可以最小化系统的尺寸和重量，同时提高可靠性和可制造性集成方法通常涉及将多个组件（例如泵、阀门、传感器和执行器）封装在一个单一的微加工设备中，从而消除冗余的管道和连接器集成方法单片集成：将所有组件集成到单一芯片上，这是最紧凑的集成方法然而，由于制造复杂性和设计限制，单片集成可能具有挑战性多晶片模块（MCM）：将多个芯片集成到一个封装中，提供比单片集成更好的设计灵活性。
MCM 可以使用各种连接技术，例如键合、焊接和线键合混合集成：结合了单片和多晶片集成技术，提供最佳的性能和设计灵活性混合集成允许将不同材料和工艺集成在同一设备中封装技术封装技术用于保护系统免受环境影响，并提供物理和电气连接常用的封装材料包括：玻璃：生物相容性佳、耐化学性强、光学透明PDMS（聚二甲基硅氧烷）：柔性、气体渗透性高、生物相容性佳PC（聚碳。
