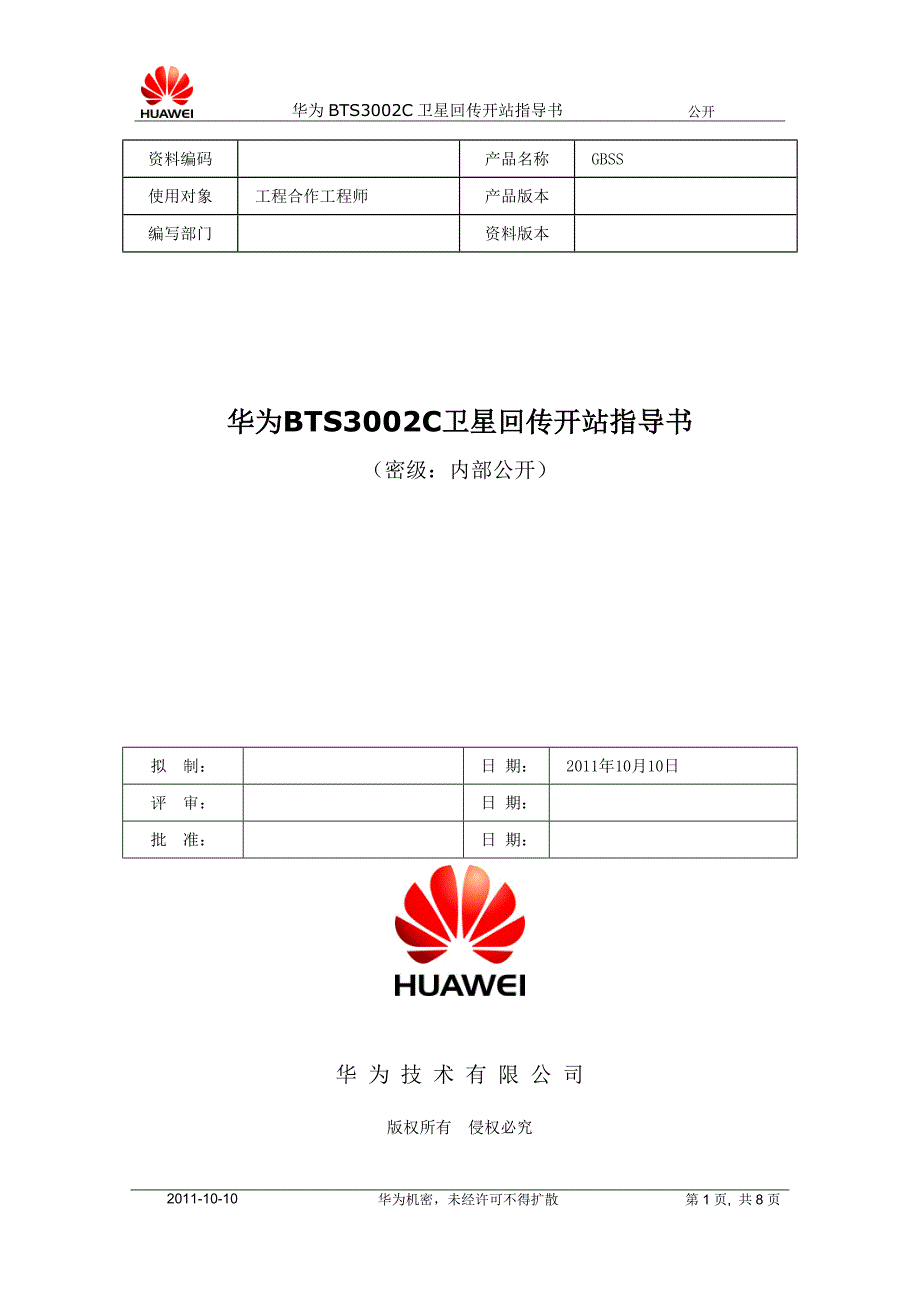

华为BTS3002C卫星回传开站指导书公开资料编码产品名称GBSS使用对象工程合作工程师产品版本编写部门资料版本华为BTS3002C卫星回传开站指导书（密级：内部公开） 拟 制：日 期：2011年10月10日评 审：日 期：批 准：日 期：华 为 技 术 有 限 公 司版权所有 侵权必究 目 录1 基站开通指导 31.1 BTS3002C交流连接指导 31.2 压缩设备CXU1010与配电箱的连接 31.3 BTS3002C与CXU1010的连接 41.4 CXU1010以太网口与卫星MODEN的连接 41.5 BTS3002C内部线缆连接指导 5 1.5.1基站射频线缆连接 51.5.2基站电源线连接说明 51.5.3基站E1线连接说明 62 注意事项 73 常用指示灯含义 81 基站开通指导 1、1 BTS3002C交流连接指导 首先保证外部交流输入电源线圆型防误插防水转接头与基站电源模块的交流输入插座相连，另一端的棕色对应火线，蓝色对应零线，黄绿色对应PE线，请把这三根线与交流输入设备相连. 注：每根电源线上均有丝印标识！ 由于需要给卫星传输设备供电，现场均配备有艾默生的直流配电系统，如该系统无交流220V输出端子请在SPD防雷模块输入端连接基站的电源线，保证基站电源经过一次开关控制。
1、2 压缩设备CXU1010或CXU1240与配电箱的连接CXU1010 的电源为-48V，在CXU1010的背面最右端,有如下图的电源接口 电源线中的蓝线连接1号端口，红线连接2号端口（从背面看CXU1010）请务必确保空气开关打开，具体连线见图（1）图(1)示：连接CXU1010的电源线与配电箱的连接1、3 BTS3002C与CXU1010或CXU1240的连接图(2)示： BTS3002C与CXU1010的连接注意： 请把基站侧的RX0与出CXU1010的RX对接；TX0与CXU1010的TX对接.1、4 CXU1010以太网口与卫星MODEN(skyedge)的连接 如图，CXU1010与CXU1240背面最左端有四个以太网口，这四个以太网口是一样的，可以用任意的一个网口与卫星MODEN(skyedge)的背面网口相连 从下图可以看到CXU1010背板的完整连线共三根，分别为连到卫星Modem的网线，连接BTS3002C,电源线图(3)示：CXU1010背部连线 注意： CXU1010或CXU1240与卫星MODEN(skyedge)的背面网口相连的网线易接触不良，请确保两设备的网口连接指示灯均为绿色！ 1、5 BTS3002C内部连线指导1、5、1基站射频线缆连接 O2站型——支持互为主分集的射频部分连接指导O2/S2且互为主分集时的DRU线缆连接如图，通过将DRU0和DRU1之间的RX-OUT和RX-ANT用射频互连电缆连接，两块DRU的TX/RX-ANT口连接天线。
1、5、2 基站电源线连接说明此处连接交流输入电源线 外部交流输入电源线一端为圆型防误插防水转接头，与基站电源模块的交流输入插座相连，另一端不带接头，（棕色对应火线，蓝色对应零线，黄绿色对应PE线），1、5、3 E1线连接说明 小基站配备2对75Ω的中继线，请使用TX0/RX0与卫星传输设备相连（CXU1010或CXU1240）75Ω中继线是外径约为8mm左右的黑色线缆，基站侧接头为圆形防水连接器，另一侧接头为4个SMB端子，如图所示： 图（4）示：75欧中继电缆 2 注意事项1、出发前请务必清点好所有货物，保证主设备及物料齐全2、由于部分基站属于落地平躺安装，为防止设备被雨水濅泡短路请不要把基站水平躺在地面,保持与地面30－45度角3、安装环境恶劣请将所有接头做好三层放水，含电源线，E1连接线等4、请使用短钢筋打入地面做为设备的临时接地5、压缩设备CXU1010或CXU1240网口转电口的出线连接请现场务必使用1号端口，同时请做好网线的备份准备，从预调测看部分网线存在故障6、开通后请做好拨打测试,业务验证正常后方可离开. 3 重要指示灯说明MCU模块维护腔指示灯说明指示灯名颜色指示灯名称闪动情况具体指示PWR绿色电源指示灯亮MCU电源正常RUN绿色运行灯0.25Hz闪OML链路不通0.5Hz闪正常不定周期快闪BSC给BTS加载数据MOD绿色传输模式选择灯亮E1传输模式LIU绿色线路接口灯灭传输通（0端口建链）DRU维护腔指示灯说明表标识颜色说明具体指示RUN绿色单板运行指示灯闪烁（0.5Hz）：正常工作ALM红色告警指示灯常灭：DRU无告警或仅有提示告警CH绿色CHDSP运行指示灯闪烁（0.5Hz）：正常EQ绿色EQDSP运行指示灯闪烁（0.5Hz）：正常工作AC/DC电源模块维护腔指示灯说明表标识颜色说明状态具体指示INPUT绿色电源输入指示灯亮220V AC处于上电状态。
灭220V AC处于下电状态FAIL红色电源保护指示灯亮27V工作电源输出异常灭27V工作电源输出正常OUTPUT绿色电源工作指示灯亮27V工作电源输出正常灭27V工作电源输出异常附：物料清单（不含基站）卫星传输设备物料清单No.物品名数量1连接CXU1010的电源线1根 ,5m2SMB到BNC的转接线2根3BNC到网口的转换器1个4网线2根5SMB双阳头2个 6胶带1卷7胶泥2卷8接地线1根9BUC功放2W1个10CXU1010或CXU12401个11Modem1个 2011-10-10华为机密，未经许可不得扩散第1页, 共8页。
