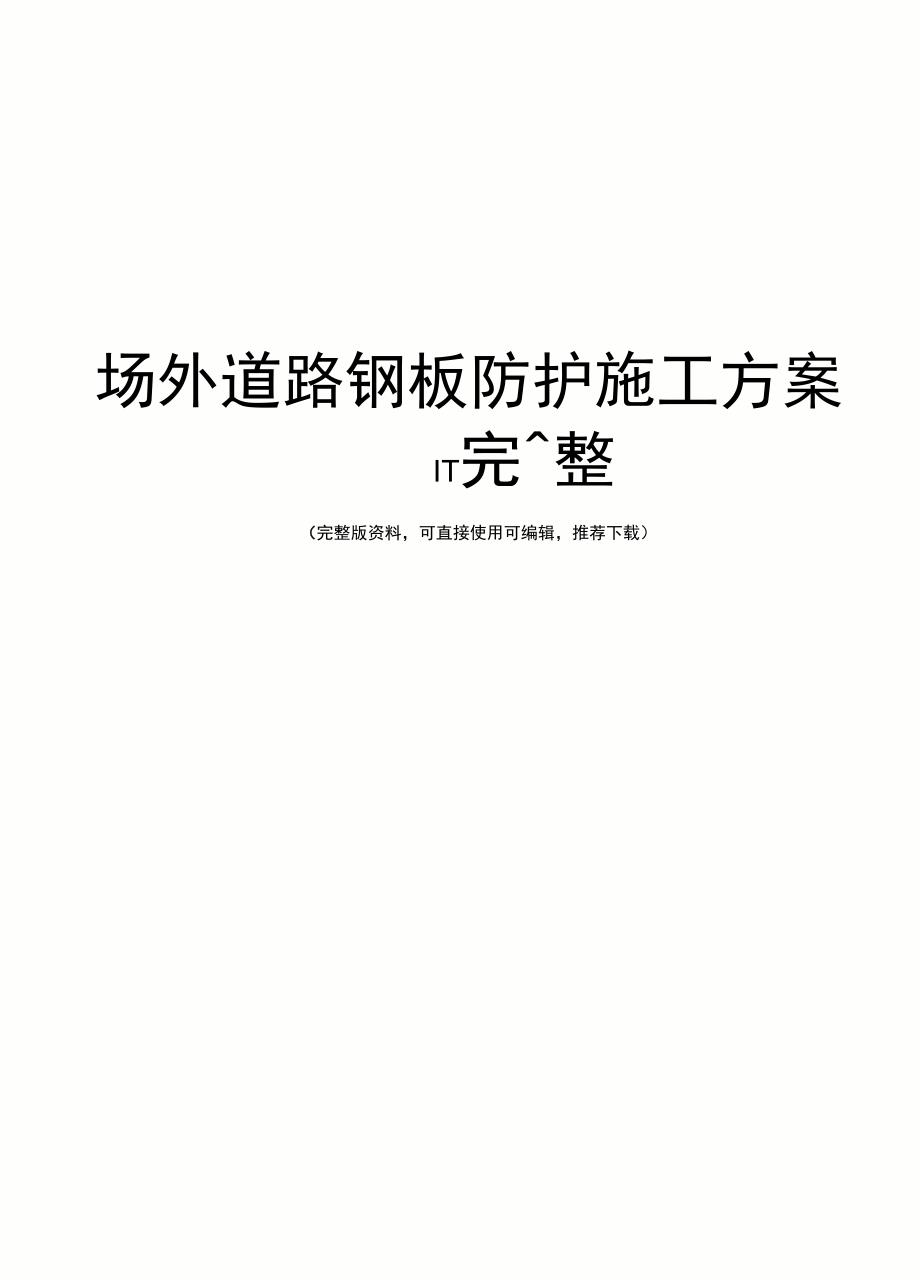

场外道路钢板防护施工方案IT完^整（完整版资料，可直接使用可编辑，推荐下载）太伟方恒广场二期住宅1 —7号楼及地下车库工程（场外现有道路钢板防护施工方案 ）JIANGXI CONSTHUCTION ENGINEERING(GROUP) C0.T LTD・编制人： 贾迪 编制时间: 2021年8月19日审批人: 审批时间： 目录一、 编制依据 1二、 工程概况 1三、 工艺原理 1四、 工艺流程 21、 基本工艺流程 22、 操作要点 2五、 材料及设备 21、 材料 22、 机具设备 2六、质量控制 3七、安全措施 3一、 编制依据1、 项目总平面图；2、 项目周边环境信息总图；3、 可周转装配式重载型钢板临时施工道路施工工法 ；二、 工程概况本工程总建筑面积1760平米，南侧连接新华东街现有道路钢板防护长度为220米、宽8m.施工道路总长共计220米，选用可周转装配式重载型钢板临时施 工道路，具体拼接方式如下图（2000兴10000*15顺铺）L20此 匸1 n n n n rfJ rn n n n rfJ L二 匸b n n n n if二 二h n n n n JJ L3 匚n n n n n -rJ L1 [s n n n n t」 L□ ttn n n n -」h n n n n rJ U U U U 4 c rF □ U U U H= 二a rF u u u u: ca rP U LI U U 13 [L [Ll U U U 4: =i r? ll U tt tl 1] :i rJ1 Ll u □ u =1 ci rP U 廿 tl u L~L1：j 口 口 n n ifJ L3 EJ L] 匚』 L- cinn□n d』 LJ ch 口 n—n n-d」 LJ 1: t□ ~:k 4|□口口 「J u U U u 4 LLf tl U U ll H3 Li rr tJ u u u] 匸i rF u u u U 4 二 ci r? U LI Lr □ M3 r3 Cp u i」u u qi t] [U U U □=2 t3 [P Ll u U u LJ三、工艺原理场外现有沥青道路上面铺设钢板，钢板间采用连接片固定，再将用于限制钢 板路面侧向位移的路缘石置于路面两侧，组成了可周转装配式重载型钢板临时 施工道路体系，具有稳定性和可靠性.成型效果图四、 工艺流程1、 基本工艺流程钢板路面防护设计规划-钢板铺装一钢板路面连接2、 操作要点2。
1根据道路实际情况，规划设计钢板路的路面、路线和路宽2.2制作钢板之间的连接片通过连接片焊接保证钢板路面整体性和稳定性2.3对钢板路面使用连接片焊接固定五、 材料及设备1、材料【1】、钢板：采用厚度为15mm的热轧中厚钢板，级别为 Q235B2】、连接片:采用厚度为10mm的热轧中厚钢板裁剪制成，级别为Q235B.序号材料名称等级规格（mm）数量单位1钢板Q235B2000X10000X 1588张2连接片Q235B100 X 50 X 10440个2、机具设备序号机械设备名称型号数量单位备注1汽车吊25t2台钢板吊装2金属型材切割机LC12302台钢板切割3电焊机2台连接片焊接六、质量控制路面钢板和连接片均采用热轧中厚钢板制作，级别为 Q235B,屈服强度》 235MPb,路面钢板规格为 1500* 6000*15mm、2000*10000*15mm，连接片规 格为100* 50*10mm，符合《碳素结构钢》（GB/T700-2006的质量性能要求，钢板之间 预留 5mm 伸缩缝七、安全措施1 、电焊工、吊装工、信号工必须经过培训，持证上岗2、 在钢板吊运过程中，配备专人指挥 ,必须确保吊绳卡扣与钢板完全禁锢 ,才可 起吊。
现场人员必须佩戴好安全帽，注意安全 .3、 严禁无关人员私自开动任何施工机械及驳接、拆除电线、电器4、 施工现场临时使用的电线、电闸不得随意接拉挂设，电器设备必须有防雨、 防漏电措施施工现场照明灯具要遵守有关安全规定5、 使用电动机械 ,必须接零接地，并实行一箱一机一闸一防漏地开关6、 作业人员岗位明确 ,作业职责清楚 ,自觉遵守安全操作规程及安全技术措施 规定八字桥历史街区保护修缮工程场外工程施工方案第一节 工程概况八字桥历史街区保护修缮工程场外工程主要为排水、共用沟、 道路工程广宁桥以南主要道路有仓弄、 八字桥直街等， 现状道路宽度为 3 —6 米不等，根据八字桥历史街区改造总体要求： 整治建筑、恢复风 貌、改善环境、重现价值为此根据规划广宁桥直街全线铺设青石 板道路功能主要为人行通道，道路等级为城市支路道路结构层自上而下依次为 120 厚青石板、 50 厚 1：2 水泥黄 砂干铺、150厚C20混凝土垫层、50厚碎石、200厚大片石、下为 素土夯实 路基土方压实度参照城市道路人行道要求按轻型〉 =90％ 控制，旧青石板板面应保持现状要求，宽度至少 40cm 以上 ,铺砌时必须保持横缝直顺，铺砌标高纵向原则上按现状控制，特别低洼处 可根据现状适当抬高（不影响两侧居民前提下）或增设雨水口，外 围主要道路横向按不大于 1.5%路拱考虑，内部次要道路横向按不大 于 1%路拱考虑 ; 河坎基本按原貌进行修整，旧料砌筑 ,其中无住户人 能通达河坎压顶石也铺青石板。
靠近河地段原则上道路坡向河流根据管线综合规划要求，采用共用沟埋设电力、电信、有线， 共分三层，上层放置电信有线 （路灯管），中层放置高低压电缆（包 括路灯） ,底层为雨水沟，路面井开口 20 米一个，井内径宽度 50厘 米，盖板采用一块或两块；各种井节点施工以通用图为准；污水检 查井设置以 1 2米左右一个,并根据现场按需要进行调整， 雨水井根据 现场实际需要确定位置及数量，出线井数量也根据现场定第二节 污水管施工方案、施工顺序测量放样 .沟槽开挖—.基础垫层 —> 测量复核 ——.下管、安（稳）管 土方回填 土方回填 余土,t 一 ► ► ►外运二、 材料要求1、 管材进入场内时要逐根检查，要有出厂合格证、制造及 出厂日期管体内外壁平滑，外观颜色一致，对有变形等质量 问题的管材坚决退货2、 橡胶圈应逐根检查是否有裂缝、破损、气泡、硬块、大 飞边、规格不符等现象出现，立即退货处理三、 管材、橡胶圈、装卸、运输和堆放1、 管材、管件在装卸、运输和堆放时应避免撞击、严禁抛 投2、 管材成批运输时，承口、插口应分层交错排列，并捆扎 稳固3、 管材堆放时，承口与插口间隔整齐排列，两端用木楔塞 稳妥。
4、 橡胶圈在运输时，不得受到损伤5、 管材、橡胶圈运到工地后由专人保管，防止接触燃油、 汽油和其它易损坏橡胶的材料腐蚀及损失四、 管道施工方案1、沟槽开挖由于场地比较狭小，沟槽开挖采用人工挖土修整，保证沟底 平整度及沟底标高符合设计与施工规范 ，且不破坏原状土 .如遇到管线时，采取增加保护措施人工慢慢地挖掘，保证施工时不损 坏已有的管线.土方开挖前，及时与业主单位联系，要求提供各类已有管线的 位置、走向及埋深等情况由于没有堆放场地，为保证居民通行，开挖出的土全部用 人工运到八字桥脚，广宁桥直街运至仓弄拆迁空地，集中后用 汽车运掉开挖时，派专人对建筑物 , 电线杆进行反复观察， 遇到问题及时 解决具体有以下问题：（1） 、由于部分围墙、车棚、临时房破损严重，开挖前先对其 进行拆除 , 待共用沟及各种管线施工完成后再对其进行恢复 .（2 ）、部分房屋年代久远 , 容易出现裂缝，施工前应提醒住户， 如果出现裂缝，及时修理3）、由于弄堂的宽度约 2 米, 施工时，共用沟沟槽与污水管沟 槽同时施工，宽度较大，一定要注意槽边与房屋的位置，严禁超挖 对部分离沟槽很近的房屋采用钢管支架支护4）、由于河坎及部分小弄施工时交通有问题 , 故在施工前先在 河上架设多处便桥，以方便居民进出。
5）、弄堂及楼房的地面均为混凝土，采用人工破碎开挖6）由于居民较多，出入频繁，而且多数为老人，为确保附近 及弄内居民通行，开挖时尽量缩短开槽长度，在开挖出一段后，在 居民通道口搭设便道；到收工前有行人段用钢管支架搭设便道，并 用 18 厚细木工板满铺，每户居民处设一进出口，并设防护栏杆，挂 安全警示标志，夜间每隔 10 米挂安全警示红灯在第二天早上 8： 30 后开始拆除除通道口部分的支架虽增加了施工工续，但方便附 近居民, 保证了与居民的和谐相处开挖后做好槽底的排水工作，保持槽底无水二、管道基础1 、 管道基础采用砂垫层基础 2、 垫层施工时，必须保证管道下垫层厚度及密实度三、安（稳）管1、管节现场搬运时必须轻起轻放 严禁管材在地面上拖拉2、下管由人工进行，由地面人员将管材捆绑好 , 下到沟槽底，使管材平稳地放在沟槽内，严禁将管材至槽边翻滚入槽内3、管材宜将插口顺水流方向，承口逆水流方向安装，安装 一般由下游往上游进行4、管节由低处向高处安装 . 在沟槽内定出管道的中心线， 在第一节管节定位后，用手扳葫芦和钢丝绳与之联接固定管 承口部位在沟底挖一工作坑将砂扒开，使管身接触在沟底砂垫 层上。
管节承口清洗干净，并涂满润滑剂，依靠手扳葫芦 , 使管 节徐徐合拢5、橡胶圈接口放入插口槽前，用润滑剂充分涂刷，将其对 准插口槽 , 做到橡胶圈接口间隙均匀，避免扭曲翻转现象，以保 证密封良好6 、管道就位后， 每安装一节管子后， 按照平面坐标± 50mm， 管内底高程士 20mm水平管道直线度 15mm/10m的要求，检查校 测高程及相对转角， 如发现问题及时调整 为防止浮管 , 报业主、 监理同意后先将胸腔部分和部分管顶土回填好四、沟槽回填1 、沟槽回填应在管道隐藏工程验收合格后进行 . 沟槽回填应及 时, 防止管道暴露时间过长造成浮管等损失2、沟槽回填应遵循以下规定：1） 管道用人工回填 .2) 回填先从管底与基础结合部位开始， 人工用脚踩实或用专 用工具对管底下的黄砂进行夯实， 然后沿管胸腔两侧同时对 称分层回填并夯实每层回填高度不超过15cm,直至管顶以 上30cm回填材料质量符合设计要求，不得在管底和管周 围有硬块或尖锐物体3) 填土时，不得将土直接砸在接口上，管顶以上 50cm范围 内要用木夯轻夯 , 以防夯裂管及接口4) 胸腔以上部位填土不同时 ,回填时应分层阶梯形，并且阶 梯长度大于高度的二倍.管顶以上填土夯实高度在 50cm以 上时，方可采用机械打夯密实。
5) 回填土夯实后的密实度必须符合设计、施工规范及《 CJJ3 — 90》标准要求第三节 雨水井、雨水口、污水井施工1、 雨水井盖板为C25预制钢筋混凝土板；2、 雨水篦子采用石头盖板 , 下衬钢板3、 井底基础与管道基础同时浇筑 .4、 在砌筑井时应同时安装预留支管，预留支管的管径、方向、 高。
