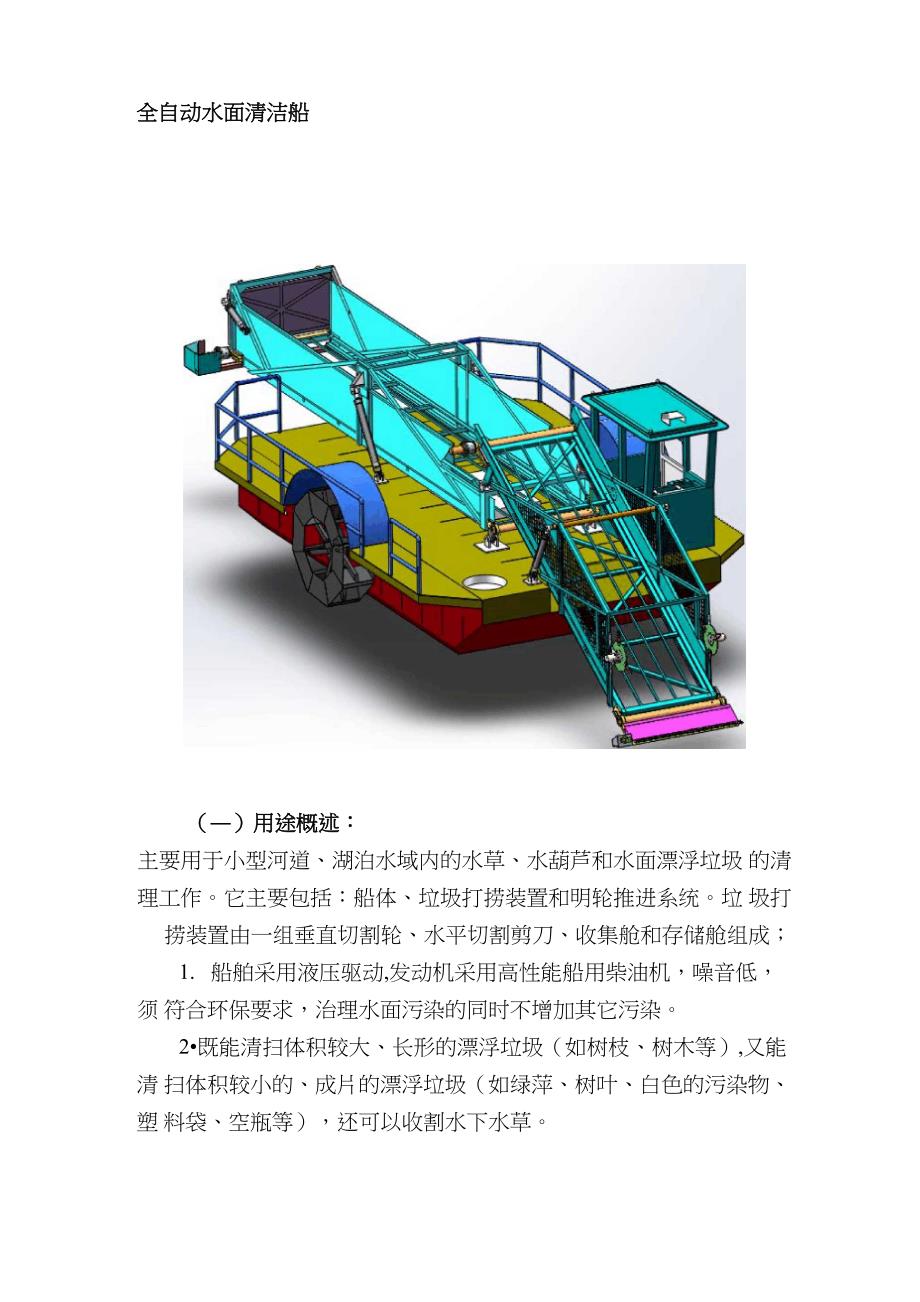

全自动水面清洁船（―）用途概述：主要用于小型河道、湖泊水域内的水草、水葫芦和水面漂浮垃圾 的清理工作它主要包括：船体、垃圾打捞装置和明轮推进系统垃 圾打捞装置由一组垂直切割轮、水平切割剪刀、收集舱和存储舱组成；1. 船舶采用液压驱动,发动机采用高性能船用柴油机，噪音低，须 符合环保要求，治理水面污染的同时不增加其它污染2•既能清扫体积较大、长形的漂浮垃圾（如树枝、树木等）,又能清 扫体积较小的、成片的漂浮垃圾（如绿萍、树叶、白色的污染物、塑 料袋、空瓶等），还可以收割水下水草3•所有收割、聚拢、打捞全部自动化二）技术参数最大船长：10.5m总高：2.81 m型宽：B=3.00m吃水深度（空载）:T=0.40 m m满载排水量：9.76t自由航速：5 km/h收集深度：1.0m最大载重量：3t总宽：3.80 m甲板长：6.00m型深：D=1.00 m吃水深度（满载）:T=0.65发动机功率：40kw工作航速：2.5 km/h收集宽度：1.5 m续航力：24航区等级：C级乘员：2人侧视图ST甲板平面示意图船体示意图（三） 全船组成特点：全自动清漂船由船体、驾驶室、动力系统、操纵系统、收集存储 系统等组成。
四） 全船主要系统详细说明1船体船体为单体全焊接钢质整体结构，船外板采用CCSB船舶专用 钢板，肋骨、强横梁、纵梁、隔舱壁等材料均采用优质钢板，甲板使 用焊接凸点并涂上防滑油漆2、驾驶室驾驶室位于船体左前部，为封闭结构，安装移动窗和空调，有利 于通风、透光及降温驾驶室内部安装明轮操纵系统、收集输送系统 的电气开关、声号信号灯开关及电控箱、工具箱、驾驶椅等操纵系 统采用电控液压，推进系统采用手动操纵杆操纵驾驶室面板右上角 安装燃油表，工作压力表等,船行驶时显示其各自的燃油与压力情况 驾驶室的结构须保障所有控制设备、液压管线阀体和仪表不受雨水侵 蚀，保证其性能的安全性驾驶室3、收集、存储系统收集、存储系统由收集舱及舱上附件及存储舱组成(1 )收集舱收集舱位于船艏，可利用液压油缸自动调节入水深度，在航行时 可伸出水面以减少阻力增加航行速度，在打捞作业时也可根据垃圾及 水草厚度自由调节收集深度，最大可收集水下1m深水草收集舱输送带和存储舱输送带使用不锈钢网输送带，具有良好的 滤水效果，能对打捞的垃圾进行充分的滤水，减少装置载重，增加舱 体垃圾容量传送带网孔规格：配备标准为25mmx25mm不锈钢网 状输送带。
2 )垂直切割轮垂直切割轮由液压驱动系统及旋转刀片组成，旋转刀片动力片由 高级合金钢制造，刃部开有锯齿状锋口，能将水面上成片的水草等切 割成小块，便于收集舱收集液压驱动系统可以驾驶室远程操作3)水平剪刀水平剪刀采用标准的收割机械用割刀,安装在前收集舱前端下部， 收集宽度1.3米水平剪刀由动刀片、刀架及液压驱动系统组成，动力片由高级合 金钢制造,刃部开有锯齿状锋口 ,能有效钩住水草等将对水草进行切 割刀架由高强度碳钢制造，强度高，不易变形动刀片由液压系统 驱动，可以驾驶室远程操作4)存储舱船舶中后部为移动式存储舱存储舱为活动式，收集舱收集的垃 圾、水草等自动卸载在存储舱中待存储舱收集满后可吊至岸上卸货4、 动力系统主机采用船舶专用柴油发动机，功率为40kw，满足全船推进、 液压系统和收集储存输送装置等功率的要求额定转速为1500r/min系统使用消音装置以降低噪音，排放标准符合环境保护欧二级标 准同时柴油机具有水温、油温自动报警装置及自动停车装置，能确 保运行安全柴油箱上标明柴油标号，装有加油通气口，并注明燃油 标号柴油机排气管上设膨胀带一只，以补偿管路的伸缩变形，并设排 气消声器一只以降低噪音，排气管上置外套式通进冷却水冷却，降低 机舱温度，引到船舷右侧后排出。
5、 液压系统本船整个聚拢、收集打捞、滤水、存储、输送等动作全部采用自 动液压技术通过发动机前端与液压系统的动力元件齿轮泵相连，驱 动一台中高压液压油泵，通过分配器向多路液压装置供应液压油，以 供收集装置、存储装置和输送装置运作，从而带动全船液压系统的运 作，达到自动化集中控制，且所有作业动作均能同时协调运转液压 油箱设有明显油位标识，并配有加油通气装置、过滤器和油水分离器， 使用优质液压油管及接头等辅件6、 电气系统主机带一台24V/30A直流发电机，可直供直流电对蓄电池进行 充电机舱内装配DC12V/120AH蓄电池2只，作为主机启动电源兼 船上部分设备主电源及备用电源7、 冷却系统发动机采用水冷却方式，发动机通过皮带带动水泵，水泵通过滤 网将水抽进来，水流流经发动机冷却器后分成两股，一股流过液压油 冷却器，一股流过排气管冷却器，进行冷却，最终排除船外驱动系统采用明轮驱动，控制设备的前进、后退、掉头与转弯，为无极变 速在水草密集区，明轮可防止水草缠绕，在收集水草的同时，明轮产生 的浮体两侧的水流将水草集中在前收集舱中间，方便收割左右两个 明轮分别装在浮体左右支架上，由液压马达驱动减速器，再通过减速 器驱动划水叶轮。
减速器速比1:4，根据明轮划水面方向的不同，分为 左明轮和右明轮可拆卸式明轮（五）系泊设备配置:@14mm、20m长尼龙缆绳2根，缆绳桩4付六） 信号设备按《内河小型船舶检验技术规则2016》信号设备配齐舷灯、信 号灯、电喇叭等七） 消防、救生系统本船消防设备按《内河小型船舶检验技术规则2016》设置八） 涂装本船油漆按GB标准，涂装前对钢材表面应采取有效的表面处 理清除铁锈，氧化皮，油污等一切杂物，除锈等级达到CB8923-88 船除锈标准，St2-St2 . 5级要求整台机器在交付前全部清理干净，对仪器、仪表和各种设备进行 必要的覆盖保护喷涂符合国际标准、环保高品质油漆，喷涂实施严 格按照油漆厂商制定的工艺水线以下必须喷涂环氧涂料，水线以上 及上层建筑喷涂聚氨酯涂料涂料颜色由船东确定九） 其他要求配备常用检修工具1套。
