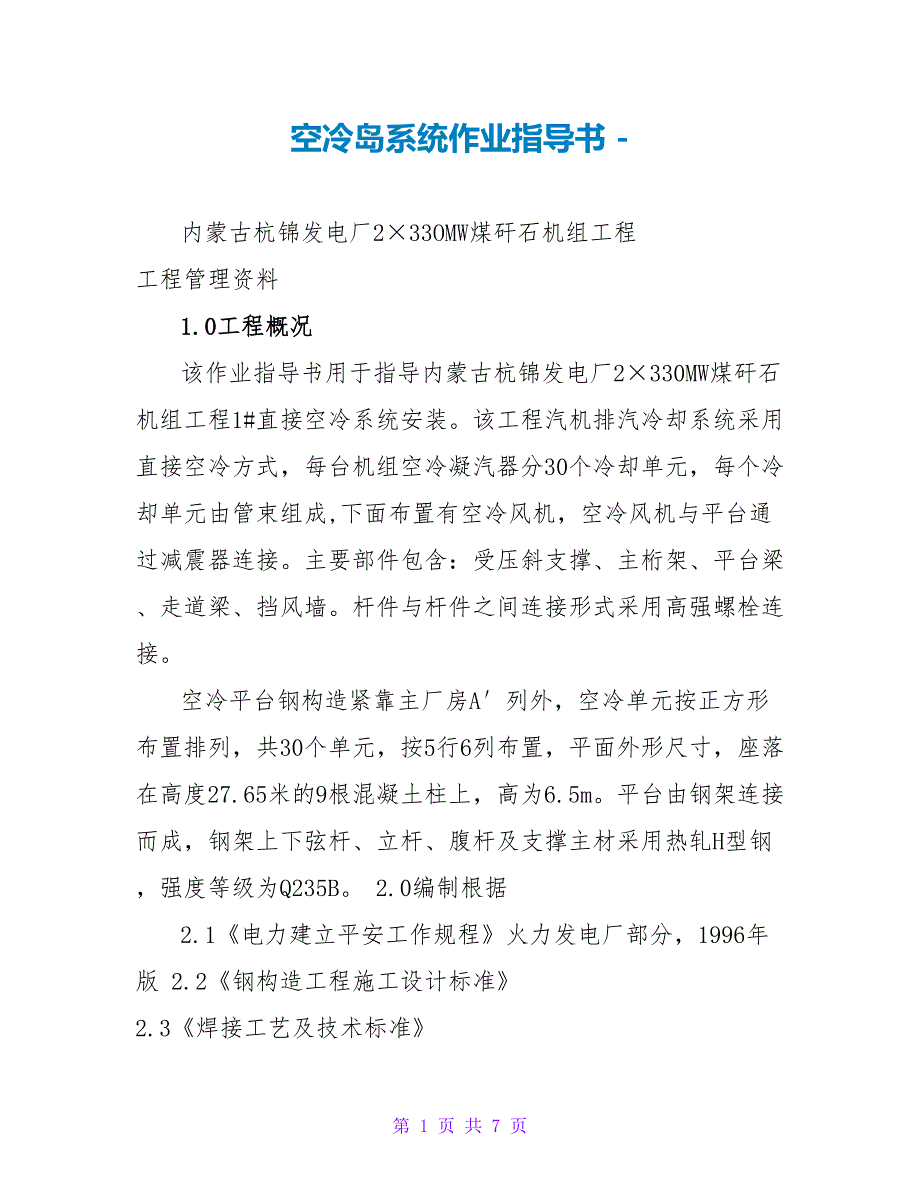

空冷岛系统作业指导书 - 内蒙古杭锦发电厂2×33OMW煤矸石机组工程 工程管理资料 1.0工程概况 该作业指导书用于指导内蒙古杭锦发电厂2×330MW煤矸石机组工程1#直接空冷系统安装该工程汽机排汽冷却系统采用直接空冷方式，每台机组空冷凝汽器分30个冷却单元，每个冷却单元由管束组成,下面布置有空冷风机，空冷风机与平台通过减震器连接主要部件包含：受压斜支撑、主桁架、平台梁、走道梁、挡风墙杆件与杆件之间连接形式采用高强螺栓连接 空冷平台钢构造紧靠主厂房A′列外，空冷单元按正方形布置排列，共30个单元，按5行6列布置，平面外形尺寸，座落在高度27.65米的9根混凝土柱上，高为6.5m平台由钢架连接而成，钢架上下弦杆、立杆、腹杆及支撑主材采用热轧H型钢，强度等级为Q235B 2.0编制根据 2.1《电力建立平安工作规程》火力发电厂部分，1996年版 2.2《钢构造工程施工设计标准》 2.3《焊接工艺及技术标准》 2.4《建筑施工高处作业平安技术标准》JGJ80—91 2.5《钢构造用扭剪型高强度螺栓连接副技术条件》GB3633-83 2.6《钢构造工程施工质量验收标准》GB50205－2023。
2.7《电力建立施工质量验收及评价规程》汽机篇 2.8《电力建立施工质量验收及评价规程》管道篇 2.9《火电施工质量检验及评定标准》 3.0作业前应具备和必须具备条件 3.1施工方案编制完成，并与相关专业讨论确定，已审批完成 3.2起吊机械及索具全部准备好，并经检查检修合格 3.3空冷区通道平实、平整清洁 3.4设专人监护并挂警示牌 3.5空冷平台支柱施工完毕钢桁架开场吊装 3.6空冷平台各孔洞、周围平安防护栏杆和平安网等平安设施完善 第 1 页 共 22 页 内蒙古杭锦发电厂2×33OMW煤矸石机组工程 工程管理资料 4.0参加作业人员资格要求 4.1参加作业人员必须纯熟掌握钢架起吊过程步骤要求及考前须知，并有较强责任心 4.2所有参加作业人员必需要经三级教育，且考试合格，特殊工种人员必须持证上岗 4.3参加作业人员必需要进展施工平安交底 5.0所需工、机、器具 序号 一 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 机 械 名 称 吊装机械 汽车吊 钢丝绳 钢丝绳 吊环 铁程度 工具袋 套筒扳手 程度仪 线坠 扳手 扳手 手锤 揽风绳 钢卷尺 角度尺 盒尺 无齿锯 角磨机 电钻 气割工具 5米 ф=400mm ф=100mm 第 2 页 共 22 页 型号及规格 50T ф19.5 L=12米 ф22.5 L=12米 20T 400mm M36 16寸 12寸 2.5磅 50米 50米 数量 2 2 2 2 2 3 1 1 2 2 2 2 2 1 4 5 2 5 2 6 备注 内蒙古杭锦发电厂2×33OMW煤矸石机组工程 工程管理资料 21 22 23 24 25 26 27 电动终紧扳手 电动初紧扳手 电焊钳 电焊面罩 直流焊机 千斤顶 活动梯子 M16 M20 M22 M16 M20M22 50T 10m 各3台 各3台 40 8 5 4 20 5.1施工机械准备 根据空冷岛施工情况，布置以下施工工具： DBQ2000塔吊，为主起吊机械，布置在主厂房LC列柱与LE列柱之间，与250吨履带吊车配合，负责钢架、管束和风机及其它构件的安装。
250吨履带吊配合塔吊，主要负责管束和风机及其他构件的辅助吊装，布置在东西侧，主臂工况48.8米，副臂安装21.3米. 20吨平板车1台、汽车吊一台，负责设备运输 5.2平安器具统计表 序号 1 2 3 4 5 6 7 8 9 10 11 第 3 页 共 22 页 名 称 程度扶绳 平安网 防坠绳 防火毯 平安围栏 平安帽 平安自锁器 白光镜 墨镜 平安警示牌 平安带 单位 米 平方米 米 块 米 顶 个 个 个 块 条 数量 1000 5000 200 100 200 150 30 50 50 60 100 备注 内蒙古杭锦发电厂2×33OMW煤矸石机组工程 工程管理资料 5.3作业人员配置、资格 序号 1 2 3 4 5 6 7 铆工 起重工 测量工 钳工 管道工 焊工 电工 作业人员工种 数量 20 4 1 8 10 5 1 有相应的工作经历 持证上岗 持证上岗 有相应的工作经历 有相应的工作经历 持证上岗 持证上岗 负责钢构造安装 负责设备管道安装起重工作 负责设备管道安装测量放线 负责转动机械设备安装 负责系统管道的安装 负责设备管道安装的焊接 负责现场电开工具及照明等电气设施的接线等 8 9 10 架子工 班组长 技术员 10 2 1 持证上岗 有丰富的工作经历 负责架子搭设并验收挂牌 负责组织详细施工工作 资格 职责 中专以上学历及相关工作全面施工技术工作，组织图纸及经历 相关资料熟悉过程，参加图纸会审，编制施工作业指导书并交底 11 平安员 2 持证上岗 监视施工人员的平安行为、平安设施和机具的使用等 6.0主要施工方案 6.1组合平台搭设 根据现场地理位置和吊装设备的布置情况，搭设两处组合平台，平台搭设在空冷区域内。
要求地面平整后开场搭设，采用混凝土支墩，平台纵横向龙骨采用工字钢槽钢，以满足设备组合要求在空冷的最后组装时，空冷区域内的组合平台将废除，在空冷区域外重新搭设组合平台 6.2作业程序 柱头找平及垫铁配制—→柱头铁件安装—→钢构造桁架组合安装—→钢构造下程度梁安装—→风机护网及风筒安装—→上弦程度支撑梁及盖板—→钢构造程度度调整—→风机桥及第 4 页 共 22 页 内蒙古杭锦发电厂2×33OMW煤矸石机组工程 工程管理资料 风机、电机组合件安装—→A型架及空冷散热器组合安装—→蒸汽分配管道安装—→排气管道安装—→隔断阀平安阀安装—→疏水系统安装—→凝结水系统安装—→抽真空系统安装—→清洗系统安装—→风墙安装—→平台扶梯安装 6.3空冷钢构造桁架安装 6.3.1空冷钢构造桁架吊装前准备 〔1〕.所用钢材必须有出厂合格证，并进展材料试验及可焊性试验. 〔2〕.所有施工人员经过培训，特种作业人员有特种作业上岗证书 〔3〕.钢构造在安装前，检查工作非常重要，施工中经常出现由于安装前检查工作被无视，致使构件吊到高空安装时发现问题，在高空中风大无法修补，不得不再将构件吊到地面进展修补工作，既影响安装进度又不宜保证质量所以在钢构造构件起吊前一定要重视检查工作。
构件在安装前应对其外形尺寸、螺栓孔位置、焊缝、焊钉、摩擦面处理、防腐涂层等进展详细检查并做好记录，与施工图纸仔细校对，如发现问题必须在地面上进展处理 〔4〕.但凡在制作、运输、装卸、堆放过程中构件产生的变形、损伤、脱漆等缺陷，要在地面进展修理、矫正并符合标准和设计要求前方可起吊安装 〔5〕.尽可能在地面组拼成扩大的单元，为防止构件吊装过程中扩大单元的部分受力过大产生变形，必要时应进展演算，或采取临时加强措施 〔6〕吊装前在空冷平台柱四周搭设双排脚手架，钢桁架吊装前在桁架上绑扎双层脚手架用于高空安装钢支撑 6.3.2主要施工顺序 〔1〕对到货构件进展清点、编号，按照施工顺序将构件逐一运至施工现场平台进展地面组合按图纸要求进展各部位几何尺寸、孔距、焊接情况进展检查，清理干净，做好记录按图纸要求编号，标定安装方向 〔2〕.钢材矫正：钢材吊装前必须进展矫正，矫正后的偏向不超过允许的偏向值，以保证质量 〔3〕钢桁架吊装先吊装横向桁架，后吊装纵向桁架，就位后用缆风绳进展校正固定，然后进展连接固定，最后安装各构式钢支撑 〔4〕.安装及连接：先将实样放在钢平台上，按施工图工艺要求进展起拱，现场安装时应用普通螺栓临时固定，待调整就位后再用高强螺栓代替普通螺栓进展拧紧固定。
然后在半榀桁架口放垫板、连接板及基座板，基座板及桁架的支座，中间竖杆用定位螺栓固定，以保证构件尺寸的准确依此类推将 L1＇列、L2＇列、L3＇列共9根柱子的基座板固定就位，然后第 5 页 共 22 页 第 页 共 页。
