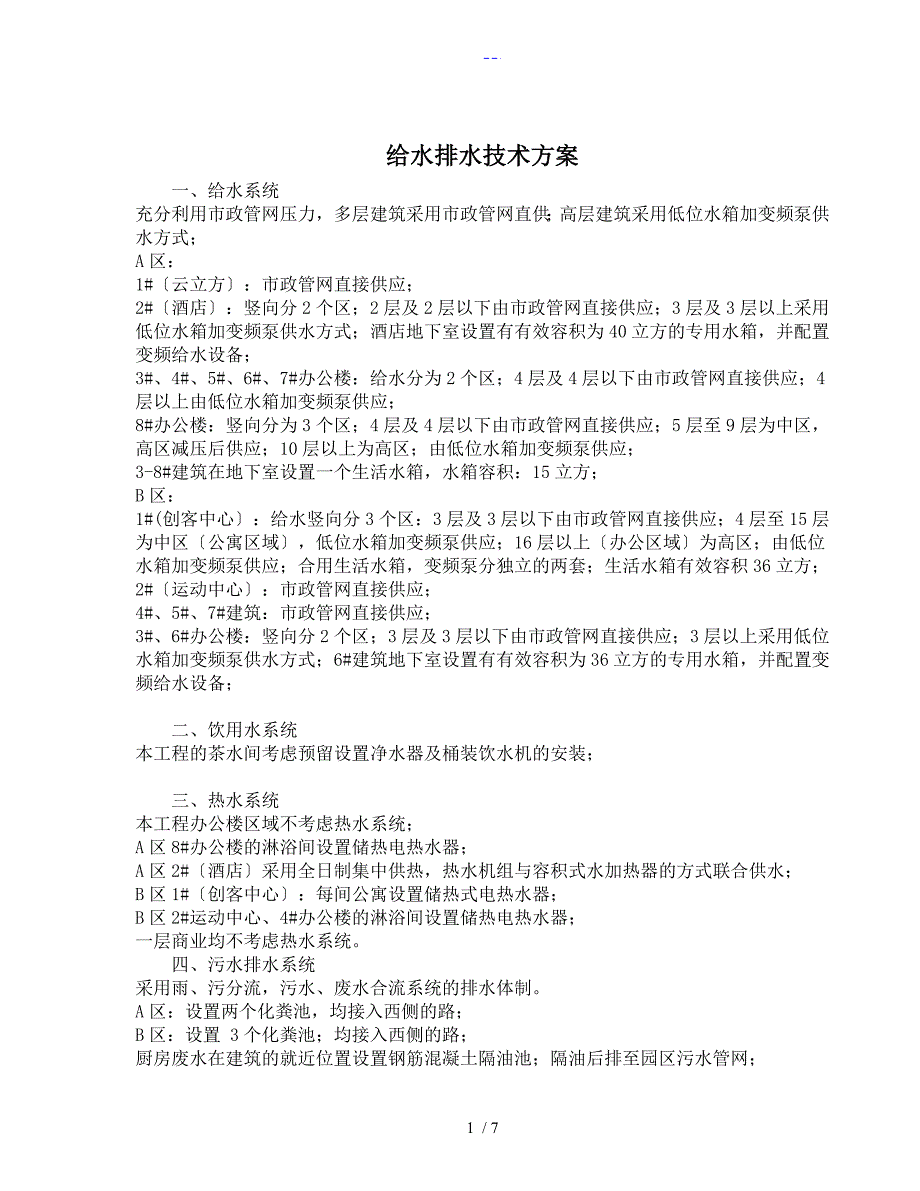

给水排水技术方案一、 给水系统充分利用市政管网压力，多层建筑采用市政管网直供；高层建筑采用低位水箱加变频泵供水方式；A区：1#〔云立方〕：市政管网直接供应；2#〔酒店〕：竖向分2个区；2层及2层以下由市政管网直接供应；3层及3层以上采用低位水箱加变频泵供水方式；酒店地下室设置有有效容积为40立方的专用水箱，并配置变频给水设备；3#、4#、5#、6#、7#办公楼：给水分为2个区；4层及4层以下由市政管网直接供应；4层以上由低位水箱加变频泵供应；8#办公楼：竖向分为3个区；4层及4层以下由市政管网直接供应；5层至9层为中区，高区减压后供应；10层以上为高区；由低位水箱加变频泵供应；3-8#建筑在地下室设置一个生活水箱，水箱容积：15立方；B区：1#(创客中心〕：给水竖向分3个区：3层及3层以下由市政管网直接供应；4层至15层为中区〔公寓区域〕，低位水箱加变频泵供应；16层以上〔办公区域〕为高区；由低位水箱加变频泵供应；合用生活水箱，变频泵分独立的两套；生活水箱有效容积36立方；2#〔运动中心〕：市政管网直接供应；4#、5#、7#建筑：市政管网直接供应；3#、6#办公楼：竖向分2个区；3层及3层以下由市政管网直接供应；3层以上采用低位水箱加变频泵供水方式；6#建筑地下室设置有有效容积为36立方的专用水箱，并配置变频给水设备；二、 饮用水系统本工程的茶水间考虑预留设置净水器及桶装饮水机的安装；三、 热水系统本工程办公楼区域不考虑热水系统；A区8#办公楼的淋浴间设置储热电热水器；A区2#〔酒店〕采用全日制集中供热，热水机组与容积式水加热器的方式联合供水；B区1#〔创客中心〕：每间公寓设置储热式电热水器；B区2#运动中心、4#办公楼的淋浴间设置储热电热水器；一层商业均不考虑热水系统。
四、 污水排水系统采用雨、污分流，污水、废水合流系统的排水体制A区：设置两个化粪池，均接入西侧的路；B区：设置 3个化粪池；均接入西侧的路；厨房废水在建筑的就近位置设置钢筋混凝土隔油池；隔油后排至园区污水管网；地下室的废水，在地下室设置集水坑，由潜水泵提升至室外雨水管网；五、 雨水排水系统雨水设计重现期P：屋面P＝10 年〔按50 年校核〕采用市暴雨强度公式:q=2806(1+0.803lgP)/〔t+12.8P0.231〕0.768 L/(s.100 ㎡)对屋面雨水的排除，设计上将进展精心组织，合理设置雨水排水管，使雨水顺畅、平安地排至室外雨水系统，确保本工程的使用平安地下一层车库出入口处由雨水沟和集水坑截流雨水，用潜水泵提升排至室外雨水系统 室外场地雨水通过雨水口或者雨水沟收集雨水汇入排水管整个园区的雨水都进入园区的雨水蓄水池，处理剩余后的雨水，采取溢流或者提升的方式排至室外市政雨水管网；主要排水方案为地块西侧的路，还有 A、B地块之间的规划路上；A区：设置一座雨水蓄水池及雨水回收处理设备一套；B区：设置两座雨水蓄水池及两套雨水回收处理设备(一套为西南市政区域使用，剩下的区域一套〕；六、 消防给水系统：A区：室消火栓用水量为20L/s，室外消火栓用水量为30L/s；火灾持续时间为3h。
自动喷淋用水量40L，火灾持续时间为1h；一次火灾用水量684立方米；2号建筑地下室设置消防水池一座；储存室消火栓+自动喷淋用水量：360m³配置相应的室消火栓泵两台〔一用一备〕；自动喷淋泵两台〔一用一备〕；室外设置一座地下消防水池，储存室外消火栓的用水量：432m³；8#建筑的屋顶设置消防高位水箱一座；配套的喷淋和消火栓稳压设备一套；供本工程初期消防用水使用B区：根据物业管理的单位不同，分为两套独立的消防管理系统，即B区1#、2#及其地下室区域为一个单元；3#、4#、5#、6#及其地下室为一个管理单元；1) B区1#、2#及其地下室区域：室消火栓用水量为40L/s，室外消火栓用水量为40L/s；火灾持续时间为3h自动喷淋用水量40L，火灾持续时间为1h；地下室车库设置泡沫-水喷淋，用水量为90L，火灾持续时间为1h；同一时间，一次火灾最大用水量972立方；1号建筑地下室设置消防水池一座；储存室消火栓+自动喷淋用水量〔泡沫-水喷淋用水量〕：540m³；泡沫喷淋和自动喷淋不会同时使用；配置相应的室消火栓水泵两台〔一用一备〕；自动喷淋水泵两台〔一用一备〕；泡沫-水喷淋泵两台〔一用一备〕；室外设置一座地下消防水池，储存室外消火栓的用水量：432m³；1#建筑的屋顶设置消防高位水箱一座；配套的喷淋和消火栓稳压设备一套；供本工程初期消防用水使用。
2) B区〔西南市政区域〕：室消火栓用水量为40L/s，室外消火栓用水量为40L/s；火灾持续时间为3h自动喷淋用水量40L，火灾持续时间为1h；地下室车库设置泡沫-水喷淋，用水量为90L，火灾持续时间为1h；同一时间，一次火灾最大用水量972立方；5号建筑地下室设置消防水池一座；储存室消火栓+自动喷淋用水量〔泡沫-水喷淋用水量〕：540m³；泡沫喷淋和自动喷淋不会同时使用；配置相应的室消火栓水泵两台〔一用一备〕；自动喷淋水泵两台〔一用一备〕；泡沫-水喷淋泵两台〔一用一备〕；室外设置一座地下消防水池，储存室外消火栓的用水量：432m³；6#建筑的屋顶设置消防高位水箱一座；配套的喷淋和消火栓稳压设备一套；供本工程初期消防用水使用3) 本工程设置专用的室消火栓给水环网；为保证室消火栓的静水压力不大于1.0MPa，B区竖向分区为2个，其中地下室至5层为低区，5层以上为高区，低区管道系统进水管上设置减压阀组后再与地下室室消火栓给水泵的两条出水管连接发生火灾时由室消火栓泵从消防水池取水加压至室消火栓给水环网4) 自动喷水灭火系统：1)本工程除水泵房、水箱间、变配电房、电梯机房、it 机房外，均设自动喷水灭火系统。
高层建筑餐厅面积≥200 ㎡的厨房、多层建筑餐厅面积≥500 ㎡的厨房的排油烟罩及烹饪部位设置细水喷雾喷头I类地下室车库设置泡沫-水喷淋系统；作用面积取465㎡；七、 其他灭火装置1)配电房及柴油发电机房储油间采用组合分配式七氟丙烷灭火系统2)按办公楼及商业按严重危险级设手提式磷酸铵盐干粉灭火器；地下室及酒店按中危险级设手提式磷酸铵盐干粉灭火器八、 主要设备表A区1#-8#楼及地下室序号名称规格型号单位数量备注1智能变频供水成套设备1〔酒店高区自来水〕Q=35m³/h H=50m N=15Kw套1自带控制柜2生活水箱1〔酒店高区自来水〕组合式不锈钢板 50m³有效容积40m³长X宽X高=5mX4mX2.5m套13热水供水成套设备〔酒店热水〕Q=25m³/h H=50m N=11Kw套1自带控制柜4酒店热水水箱组合式不锈钢板 18m³有效容积12m³长X宽X高=3mX3mX2m套15智能变频供水成套设备2〔8#楼自来水〕Q=15m³/h H=80m N=11Kw套1自带控制柜6生活水箱2〔8#楼自来水〕组合式不锈钢板 24m³有效容积15m³长X宽X高=4mX3mX2m套17消火栓水泵Q=20L/s H=100m N=75KwXBD10/20-L80-273台2一用一备；故障互投8自动喷淋水泵Q=40L/s H=100m N=90KwXBD10/40-L125-283台2一用一备；故障互投9潜污泵〔汽车坡道、消防泵房、雨水处理泵房〕Q=23m³/h H=12m N=2.2KwJYWQ50-23-12-1200-2.2台每个集水坑(J4)两台一用一备自带控制柜10潜污泵〔车库地面排水〕Q=15m³/h H=15m N=1.5KwJYWQ50-15-15-1200-1.5台每个集水坑(J2)一台自带控制柜11潜污泵〔车库地面排水〕Q=15m³/h H=15m N=1.5KwJYWQ50-15-15-1200-1.5台每个集水坑(J1)两台一用一备自带控制柜12潜污泵〔消防电梯排水〕Q=40m³/h H=15m N=4KwJYWQ80-40-15-1600-4台每个集水坑〔J3)两台一用一备自带控制柜13液位自动控制装置与潜污泵配套供应套设置开泵，停泵，报警三个液位信号14气体灭火系统七氟丙烷管网式气体灭火套2设置在变电室，高、低压室15雨水处理系统日处理雨水量20m³预留电量10KW套116消防水箱组合式不锈钢板 30m³有效容积18m³长X宽X高=5mX3mX2m套18#建筑屋顶17卧式增压稳压设备〔消火栓系统〕N=2.2Kw套18#建筑屋顶18卧式增压稳压设备〔喷淋系统〕N=2.2Kw套18#建筑屋顶19电热水器N=2.0Kw套28# 二层淋浴间20净水器(每个茶水间预留〕预留净水器插座套每栋单体的茶水间B区3-7#楼及地下室序号名称规格型号单位数量备注1智能变频供水成套设备〔中区〕Q=45m³/h H=75m N=22Kw套1自带控制柜2智能变频供水成套设备〔高区〕Q=20m³/h H=115m N=22Kw套1自带控制柜3紫外线消毒器Q=50m³/h N=0.9KwQL30-30套2自带控制柜4生活水箱组合式不锈钢板 48m³有效容积36m³长X宽X高=6mX4mX2m套15消火栓水泵Q=40L/s H=145m N=132KwXBD14.5/40-L125-327台2一用一备；故障互投6自动喷淋水泵〔车库之外的建筑〕Q=30L/s H=145m N=110KwXBD14.5/30-L100-328台2一用一备；故障互投7泡沫—水喷淋水泵〔地下车库〕Q=90L/s H=65m N=132KwXBD6.5/90-L200-454台2一用一备；故障互投8泡沫液贮罐PGNL1500 贮罐容积1500L个39潜污泵〔汽车坡道、消防泵房、雨水处理泵房〕Q=23m³/h H=12m N=2.2KwJYWQ50-23-12-1200-2.2台8每个集水坑(J4)两台一用一备自带控制柜10潜污泵〔车库地面排水〕Q=15m³/h H=15m N=1.5KwJYWQ50-15-15-1200-1.5台41每个集水坑(J2)一台自带控制柜11潜污泵〔车库地面排水〕Q=15m³/h H=15m N=1.5KwJYWQ50-15-15-1200-1.5台6每个集水坑(J1)两台一用一备自带控制柜12潜污泵〔消防电梯排水〕Q=40m³/h H=15m N=4KwJYWQ80-40-15-1600-4台4每个集水坑〔J3)两台一用一备自带控制柜13。
