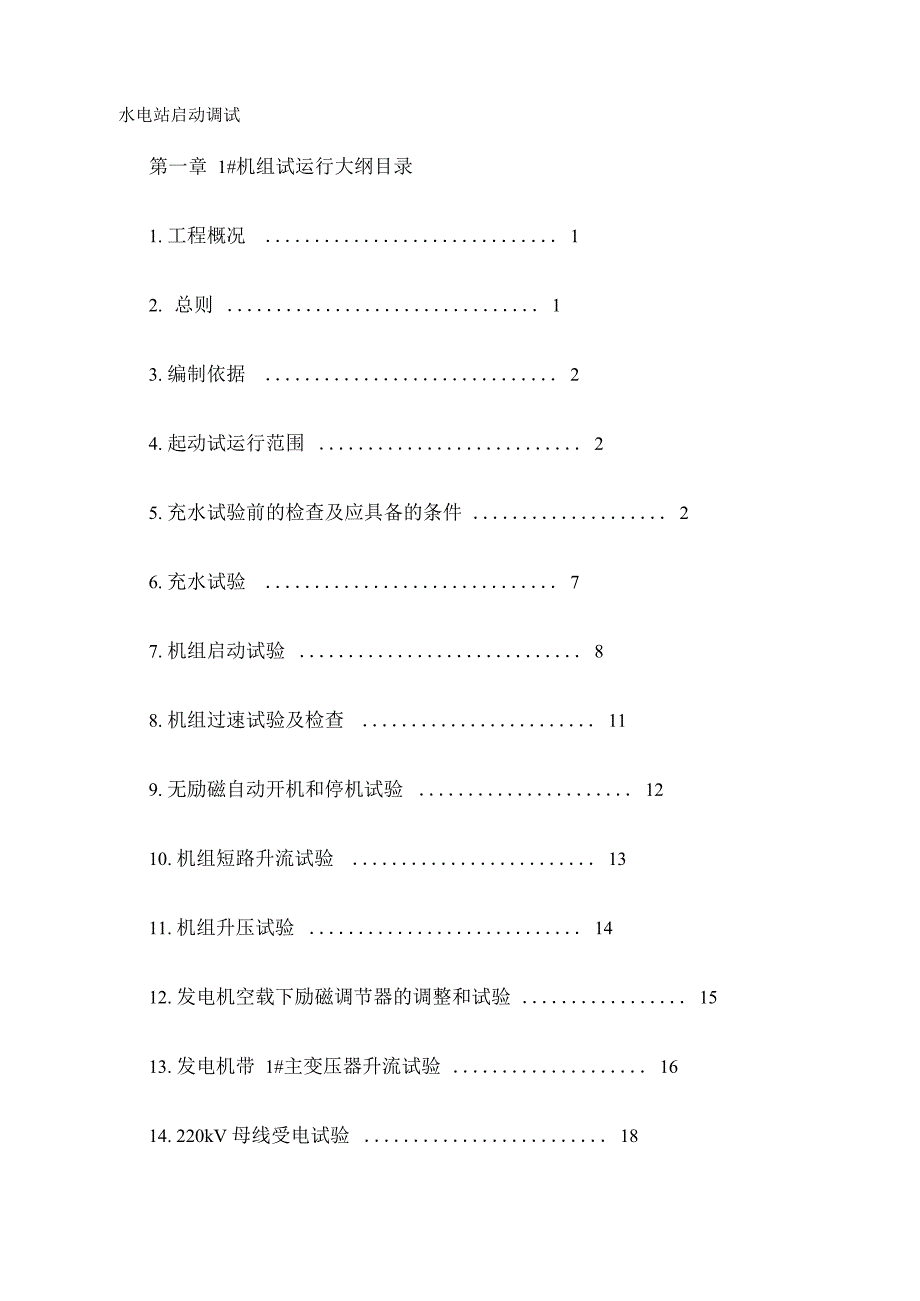

水电站启动调试第一章 1#机组试运行大纲目录1. 工程概况 12. 总则 13. 编制依据 24. 起动试运行范围 25. 充水试验前的检查及应具备的条件 26. 充水试验 77. 机组启动试验 88. 机组过速试验及检查 119. 无励磁自动开机和停机试验 1210. 机组短路升流试验 1311. 机组升压试验 1412. 发电机空载下励磁调节器的调整和试验 1513. 发电机带 1#主变压器升流试验 1614. 220kV 母线受电试验 1815. 1#主变压器冲击合闸试验 1816. 1#机组并列及负荷试验 1917. 机组开停机流程及监控装置负荷调整试 2018. 1#机组 72h 带负荷连续试运行 20第二章 2#机组试运行大纲目录1. 工程概况 212. 总则 223. 编制依据 224. 起动试运行范围 235. 充水试验前的检查及应具备的条件 236. 充水试验 267. 机组启动试验 278. 机组过速试验及检查 309. 无励磁自动开机和停机试验 3110. 机组短路升流试验 3211. 机组升压试验 3312. 发电机空载下励磁调节器的调整和试验 3413. 2#机组并列及负荷试验 3614. 机组开停机流程及监控装置负荷调整试 3715. 2#机组72h带负荷连续试运行 37第一章 1#水轮发电机组启动试运行调试程序大纲1.工程概况**电站工程建于***县建设乡境内，为河床式电站，厂址距**县城约 4.9km，交通方便，电站装机2x7MW，发电机出口电压6.3kV，采用两机一变扩大单元接 线，经一台20MVA主变升压至110kV，通过一回110kV出线接入系统，11OkV侧 采用单母线接线，6.3kV设备采用户内开关柜，全站采用微机监控和微机保护装置 进行控制。
本工程为单一的发电工程电站设计水头10.89m，设计引用流量158.62 m/s， 装设2台7MW轴流转浆式水轮发电机组，由***水电设备有限公司制造多年 平均年发电量为6200kW.h，保证出力为4.06MW，年利用小时数为4430h发电 机与变压器组合采用两台机组连接一台20MVA双卷变压器组成扩大单元接线升压 至110kV，主变型号为：SF9-20000/110由***变压器股份有限公司制造110kV侧 为单母线接线，出线二回（含一回备用），11OkV采用户外式配电装置，主要电气设 备由***电气有限公司制造 32. 总则2.1 轴流转浆式机组及相关设备的安装应达到《水轮发电机组安装技术规范》GB8564-2003 规定的要求，且施工记录完整机组安装完工、检验合格后应进 行启动试运行试验，试验合格并交接验收后方可投入电力系统并网运行其它机组 进水蝶阀已关闭，各取水阀门已处于关闭状态2.2 机组的辅助设备、继电保护、自动控制、监控、测量系统以及与机组运行 有关的各机械设备、电气设备、电气回路等，均应根据相应的专业标准进行试验和 验收2.3 对机组启动试运行试验过程中出现的问题和存在的缺陷，应及时加以处理 和消除，使机组交接后可长期、安全、稳定运行。
2.4 机组启动试运行过程中应充分考虑进水口、尾水出口水位变动对边坡稳定 及库区河道周围环境和植被生态的影响，以保证试运行工作的正常进行2.5本程序仅列出主要的试验项目与试验步骤各项试验的具体方法，还须遵 从制造商的技术文件及相应的设备规程2.6视试验难易程度或条件限制，个别试验项目的顺序允许据现场实际进行适当的调整2.7在规程允许范围内，部份项目需推迟至 72小时试运行试验后进行的,由试 运行指挥部与有关各方现场共同确定,并经启动委员会批准后进行4. 起动试运行范围1#机组及公用消防系统、技术供水系统、检修渗漏排水系统、压缩空气系统、 上下游水力量测系统、水轮发电机组及其附属设备、调速器系统、励磁系统、发电 机主回路中的一、二次电气设备及其继电保护装置、主变压器及中性点设备、110k V配电装置、400V厂用电系统、控制保护及计算机监控系统、照明系统、通信系 统等5. 充水试验前的检查及应具备的条件5.1 引水系统（1） 进水口拦污栅前后无大块漂浮物与堆积物电站上下游水位量测系统安 装调试合格，水位信号远传正确首部闸门及启闭机调试合格2） 进水闸门设备安装调试完毕并经验收合格，在无水情况下进水闸门各项 启闭操作已调试整定完毕，现地与远方操作正确可靠，并处于关闭状态。
3）流道上各部测压管路畅通完好，灌浆孔已封堵，测压头已安装完毕4）尾水闸门门槽、底坎及周围已清理干净尾水门已安装完工，检验合格，处于关闭状态，密封情况良好，可随时投入闸门启闭工作5）蜗壳进人门、尾水管进人门已严密关闭6）尾水管、蜗壳排水阀门已关闭技术供水闸阀已处于关闭状态5.2 水轮机（1）水轮机转轮已安装完工并检验合格各间隙已检查合格，且无遗留杂物2）导水机构已安装完工、检验合格、导叶处于关闭状态，接力器锁定投入 导叶最大开度和导叶立面、端面间隙及接力器压紧行程已检验合格，并符合设计 要求3）主轴及其保护罩、水导轴承系统已安装完工、检验合格，轴线调整符合 设计要求4）主轴工作密封与检修密封已安装完工、检验合格、密封自流排水管路畅通检修密封经漏气试验合格充水前检修密封的空气围带处于充气状态5）各过流部件之间的密封均已检验合格，无渗漏情况所有分瓣部件的各 分瓣法兰均已把合严密，符合规定要求6）导叶套筒的间隙均匀，密封有足够的紧量7）各重要部件连接处的螺栓、螺母已紧固，预紧力符合设计要求，各连接 件的定位销已按规定全部点焊牢固8）各测压表计、示流计、流量计、摆度、振动传感器各种信号器、变送器、 机械过速等均已安装完工，管路、线路连接良好，并已清理干净。
9）水轮机其它部件也已安装完工、检验合格5.3 调速系统（1）调速器油压装置已安装完工、清扫干净透平油化验合格，压力表、传 感器、压力开关调整合格机组压油装置手动、自动动作可靠安全阀、旁通泄载 阀调试合格压力油罐和回油箱油位正常，油位指示和变送器显示相符2）压油罐补气装置及漏油装置手动、自动动作正确可靠3）调速器已安装、调整完毕，各管路已充油管路、阀门、接头及各部件 无渗漏4）调速器静态调试已结束，两段关闭阀动作曲线、接力器行程与导叶开度 关系曲线已录制机组充水前调速器开限全关，控制环投入锁定，调速器主供油阀 处于关闭状态5）事故配压阀、分段关闭阀已调试合格调整紧急关闭时间和两段关闭拐 点与设计相符5.4 发电机1）发电机整体已安装完工，检验试验合格，记录完整发电机内部已进行彻底清扫，机坑内无任何杂物2）机组转动部分与固定部分之间的各部间隙检查无异物，间隙值符合设计 要求机组轴线调整合格空气间隙检查无任何杂物3）上导、下导轴承瓦间隙调整完毕，上导、下导和推力油槽注油结束，油 位符合设计要求，油位计、传感器、测温电阻以及冷却水压已调试结束，整定值符 合设计规定4）发电机风罩内的所有管路、阀门、接头、测温、测压元件等均已检验合 格，处于正常工作状态。
5）发电机内灭火管路、水喷雾灭火喷嘴已检验合格阀门动作可靠通压 缩空气试验，各喷嘴畅通6）发电机转子集电环、碳刷架、碳刷已调试检验合格7）发电机风罩内所有电缆、辅助接线正确，接线端子箱封闭良好8）发电机制动系统已调试检验合格，手、自动灵活可靠，各接头、阀门无 漏气制动、复位信号指示正确充水前，制动闸在顶起制动位置9）空冷器检验合格，经充水试验，阀门、接头无渗漏，各冷却器畅通10）转子已经顶过，镜板与瓦面间油膜已形成11）发电机加热除湿装置已安装调试完毕，风罩进人门已经关闭5.5 励磁系统（1）励磁变已安装完工试验合格，高、低压端连接线与电缆已检验合格2）励磁系统盘柜已安装完工，调试合格，主回路连接可靠，绝缘良好3）励磁功率柜通风系统安装完工，检查合格4）灭磁开关主触头良好，动作灵活可靠5）励磁系统交直流回路已经形成，励磁装置静态调试已结束，并满足设计 要求6）励磁操作、保护及信号回路接线正确动作可靠，表计校验合格5.6 水力机械辅助设备（1）机组密闭循环冷却技术供水系统安装调试结束，对系统进行充水检查完 毕，各部密封完好无泄漏；技术供水系统的现地与远方操作灵活可靠，各部冷却水 已具备投入条件，控制系统与计算机监控系统通信正常，信号传输正确。
2）排水系统a. 机组检修排水系统安装调试结束，两台机组蜗壳至尾水排水管路安装完毕， 机组检修排水泵经调试已正常运行，可满足机组运行中的检修排水要求b. 厂内渗漏排水系统安装调试结束，两台排水泵手自动控制回路正确可靠，可 根据集水井水位高低自动启停，已正常投入运行，可满足机组运行中的渗漏排水要求两台泵中一台置工作，一台置备用3）气系统a. 中压气系统安装调试结束，高低压报警及手自动控制回路试验正确，贮气罐 压力值正常，中压气已通至水轮机油压装置气罐，中压空压机已按自动方式投入运 行；控制系统与公用LCU通信畅通，信号传输正确；一台气机主用，一台备用b. 低压气系统安装调试结束，高低压报警及手自动控制回路试验正确，贮气罐 压力值正常，低压气已通至发电机机械制动柜和机组检修供气管，低压空压机已按 自动方式投入运行；控制系统与公用LCU通信畅通，信号传输正确；一台气机主 用，一台备用4） 透平油系统工作正常，储有足够的合格油作为备用净油设备安装调试 完成，已投入正常工作系统管路已通至 1#-2#机组各部用户，各阀门处于正常工 作状态5） 1#-2#机组的水力量测系统安装完毕，经检验符合要求6） 全厂油、气、水管路和设备已按要求涂装，流向标识正确，阀门标明开 关方向，各设备已编号挂牌。
5.7消防、通风、照明系统5.7消防、通风、照明系统（1）消防供水管路阀门及其它消防自动化元件安装调试完成并合格设备、 管路已按要求涂装完毕，流向标识正确，阀门标明开关方向，编号挂牌2）主、副厂房、升压站及首部等相关运行部位的照明已投入3）事故交通安全疏散指示牌、事故照明装置已安装完毕并检验合格4）各层各部位消防器材按要求配置齐全5）相关部位的通风系统设备、管路已安装并调试合格5.8 电气一次（1） l#-2#发电机主引出线、中性点设备已安装完工，检验合格llOkV配电 设备试验完成，具备系统送电条件2） 主回路共箱母线、发电机出口断路器、厂用变、各电压互感器柜、各电 流互感器等设备已安装完毕试验合格，导体连接良好1OkV外来备用电源作为供 电电源点，接至低压配电柜 lP3） 主变本体及附件安装结束，高低压套管已与及母线连接完毕；主变本体 油质合格，补油静置满足要求，主变各试验合格，分接开关切换至正常运行档位； 出线设备及架空线安装调试合格4）主变风冷控制系统手、自动工作可靠事故排油坑及管路已形成并满足设计要求5)全厂接地网电阻已测试，符合设计要求全厂所有设备接地良好5.9厂用电及直流系统(1) 厂内0.4kV厂用系统安装完毕调试合格并投入运行。
2 )各现地有关动力盘及动力配电箱投入运行。
