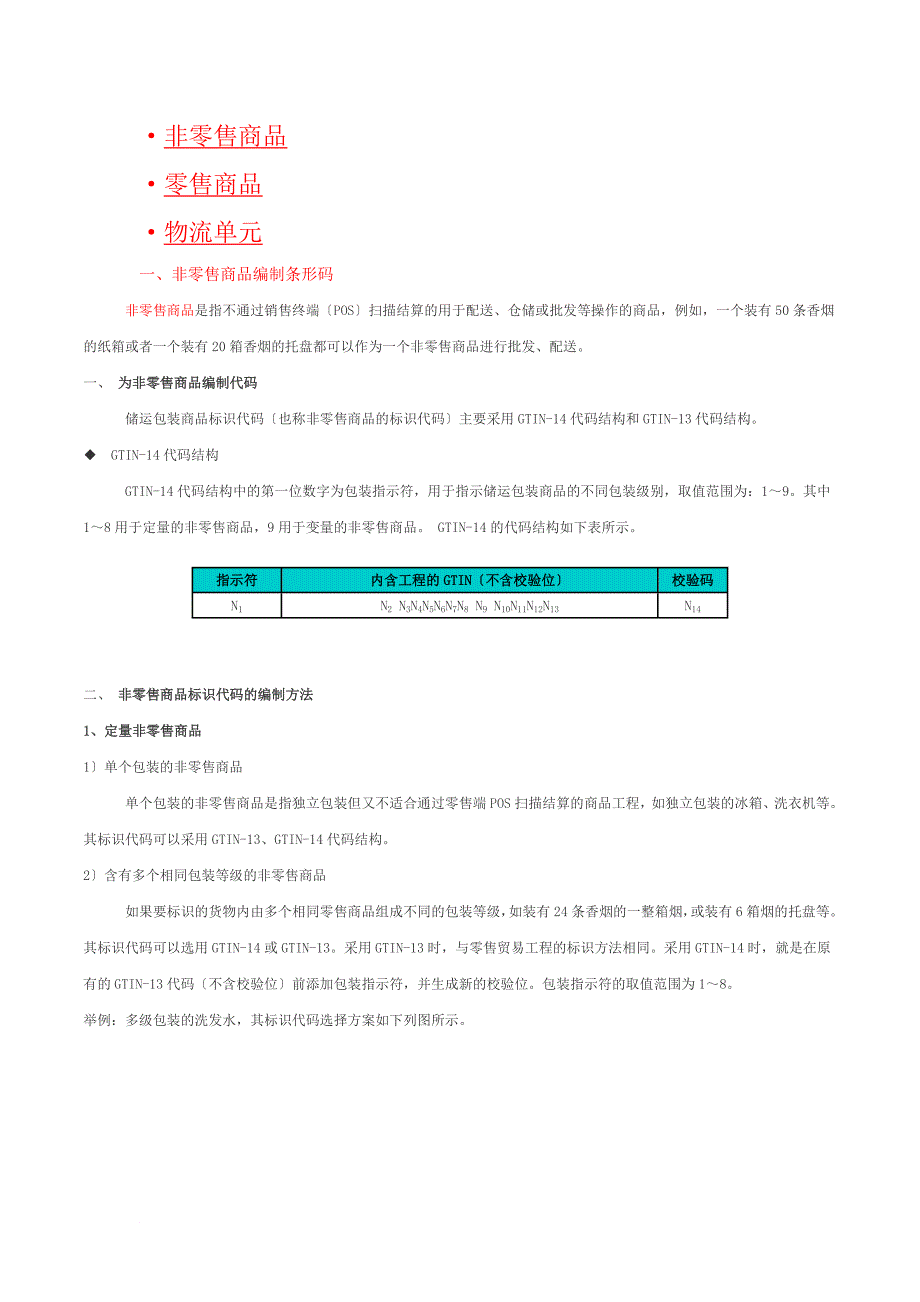

·非零售商品·零售商品·物流单元一、非零售商品编制条形码 非零售商品是指不通过销售终端〔POS〕扫描结算的用于配送、仓储或批发等操作的商品，例如，一个装有50条香烟的纸箱或者一个装有20箱香烟的托盘都可以作为一个非零售商品进行批发、配送 一、 为非零售商品编制代码 储运包装商品标识代码〔也称非零售商品的标识代码〕主要采用GTIN-14代码结构和GTIN-13代码结构◆ GTIN-14代码结构 GTIN-14代码结构中的第一位数字为包装指示符，用于指示储运包装商品的不同包装级别，取值范围为：1～9其中1～8用于定量的非零售商品，9用于变量的非零售商品 GTIN-14的代码结构如下表所示 指示符 内含工程的GTIN〔不含校验位〕 校验码 N1N2 N3N4N5N6N7N8 N9 N10N11N12N13N14二、 非零售商品标识代码的编制方法 1、定量非零售商品 1〕单个包装的非零售商品 单个包装的非零售商品是指独立包装但又不适合通过零售端POS扫描结算的商品工程，如独立包装的冰箱、洗衣机等其标识代码可以采用GTIN-13、GTIN-14代码结构2〕含有多个相同包装等级的非零售商品 如果要标识的货物内由多个相同零售商品组成不同的包装等级，如装有24条香烟的一整箱烟，或装有6箱烟的托盘等。
其标识代码可以选用GTIN-14或GTIN-13采用GTIN-13时，与零售贸易工程的标识方法相同采用GTIN-14时，就是在原有的GTIN-13代码〔不含校验位〕前添加包装指示符，并生成新的校验位包装指示符的取值范围为1～8 举例：多级包装的洗发水，其标识代码选择方案如下列图所示 图 不同包装等级的商品的编码方案3〕含有多个不同包装等级的非零售商品 如果要标识的货物内由多个不同零售商品组成标准的组合包装商品，这些不同的零售商品的代码各不相同可采用与其所含各零售商品的代码均不相同的13位代码，与零售贸易工程的标识方法相同2、变量非零售商品 变量非零售商品是指其内所含物品是以根本计量单位计价，数量随机的包装形式例如待分割的猪肉变量非零售商品的标识代码采用GTIN-14结构如下表所示指示符 厂商识别代码 工程代码 校验位 9N2 N3N4N5N6N7N8 N9 N10N11N12N13N14 指示符9：表示此代码是对变量贸易工程的标识 厂商识别代码、工程代码和校验码与零售商品相同 例如：本例如说明进行批量贸易的贸易工程的订购和交货，如下表所示 供给商的产品目录包含一个工程：以千克为单位批量销售的未包装的卷心菜。
订购100千克卷心菜的订单，要求以两箱交付每箱都用卷心菜的GTIN标识，其后是所包含的工程的实际重量 发票涉及交货的GTIN及数量，同时显示总重量及每千克的价格可以核实交付的重量是否与订购的数量相符过程 描述 所用的单元数据串／工程的符号标志 供给商的目录 以千克为单位批量销售的未包装的卷心菜 订单 100千克的卷心菜 交货 2个贸易工程 第一箱： 重量 = 42.7 kg千克 第二箱： 重量 = 57.6 kg千克 如果以托盘形式交货 发票 工程的GTIN 和全部重量(100.3 kg) +每千克的价格 注：应用标识符〔01〕表示后面数据为商品的GTIN，应用标识符〔3101〕表示后面数据为商品重量3、非零售商品附加属性信息的编码 当非零售商品在流通过程中需要标识附加信息时，如生产日期、有效期、批号及数量等，可采用应用标识符〔AI〕局部应用标识符的含义、组成及格式见下列图 选择相应的条码符号 非零售商品的符号表示有多种，如EAN/UPC条码、ITF-14条码、UCC/EAN-128条码等采用EAN/UPC条码表示非零售商品时，其方法与零售商品相同UCC/EAN-128条码可用于表示商品附加属性信息。
1、 EAN/UPC条码 EAN/UPC条码包括EAN-13、EAN-8、UPC-A和UPC-E，如下列图所示通过零售渠道销售的贸易工程必须使用EAN/UPC条码进行标识同时这些条码符号也可用于标识非零售的贸易工程1〕 EAN条码 EAN条码是长度固定的连续型条码，其字符集是数字0～9EAN条码有两种类型，即EAN-13条码和EAN-8条码 2〕 UPC条码 UPC条码是一种长度固定的连续型条码，其字符集为数字0～9UPC码起源于美国，有UPC-A条码和UPC-E条码两种类型 根据国际物品编码协会〔GS1〕与原美国统一代码委员会〔UCC〕达成的协议，自2022年1月1日起，北美地区也统一采用GTIN-13作为零售商品的标识代码但由于局部零售商使用的数据文件仍不能与GTIN-13兼容，所以产品销往美国和加拿大市场的厂商可根据客户需要，向编码中心申请UPC条码2、 ITF-14条码 ITF-14条码〔如下列图所示〕只用于标识非零售的商品ITF-14条码对印刷精度要求不高，比拟适合直接印制〔热转印或喷墨〕在外表不够光滑、受力后尺寸易变形的包装材料上因为这种条码符号较适合直接印在瓦楞纸包装箱上，所以也称“箱码〞。
关于ITF-14条码的说明，请查阅GB/T 16830-2022 ?商品条码 储运包装商品编码与条码表示?国家标准3、 UCC/EAN-128条码 UCC/EAN-128条码〔如下列图所示〕由起始符号、数据字符、校验符、终止符、左、右侧空白区及供人识读的字符组成，用以表示中国商品条码标识系统应用标识符字符串UCC/EAN-128条码可表示变长的数据，条码符号的长度依字符的数量、类型和放大系统的不同而变化，并且能将假设干信息编码在一个条码符号中该条码符号可编码的最大数据字数为48个，包括空白区在内的物理长度不能超过165mmUCC/EAN-128条码不用于POS零售结算，用于标识物流单元 应用标识符〔AI〕是一个2-4位的代码，用于定义其后续数据的含义和格式使用AI可以将不同内容的数据表示在一个UCC/EAN-128条码中不同的数据间不需要分隔，既节省了空间，又为数据的自动采集创造了条件上图 UCC/EAN-128条码符号例如中的〔02〕、〔17〕、〔37〕和〔10〕即为应用标识符 提示：关于UCC/EAN-128请查阅GB/T 15425 ?EAN·UCC系统128条码?及GB/T 16986-2022 ?商品条码应用标识符?等国家标准。
条形码设计1、确定符号尺寸 ITF-14条码符号的放大系数范围为0.625～1.200，条码符号的大小随放大系数的变化而变化当放大系数为1.00时，ITF-14条码符号各个局部的尺寸如下列图所示条码符号四周应设置保护框保护框的线宽为4.8mm，线宽不受放大系数的影响 图 ITF-14条码符号尺寸〔放大系数为1.00〕 提示：UCC/EAN-128条码尺寸要求请查阅GB/T 15425 ?EAN·UCC系统 128条码?国家标准2、条空颜色搭配 条空颜色搭配是指条码符号中条和空的颜色组合搭配条码是使用专用识读设备依靠分辨条空的边界和宽窄来实现的商品条码扫描识读设备通常采用红光作为扫描光，因此在设计条/空颜色时，应选对红光反射率低的颜色做条色，选对红光反射率高的颜色做空色所以，条与空的颜色反差〔反射率〕越大越好条空颜色搭配应符合GB 12904-2022 ?商品条码 零售商品编码与条码表示?国家标准的相关要求 由于黑色可吸收各种波长的可见光，白色能反射各种波长的可见光，因此，黑条白空是最理想的颜色搭配 提示：通常商品条码符号的条空颜色选择情查阅见GB12904-2022?商品条码 零售商品编码与条码表示?国家标准。
3、符号位置 每个完整的非零售商品包装上至少应有一个条码符号，该条码符号到任何一个直立边的间距应不小于50mm物流过程中的包装工程上最好使用两个条码符号，分别放置在相邻的两个面上〔即边缘线较短的面和边缘线较长的面〕的右侧，在物流仓储时可以保证包装转动时，总能看到其中的一个条码符号 ITF-14条码的符号位置如下列图所示条码符号下边缘距印制面下边缘的最小距离为32mm，条码符号的第一个和最后一个条的外边缘距印制面垂直边的最小距离为34mm，保护框外边缘距垂直边的最小距离为19mm 图 ITF-14条码符号位置例如 条码符号的质量及印制 条码质量是保证条码可被正确识读的非常重要的决定因素，是POS商店实现商品准确、快速扫描结算的先决条件条码符号质量的好坏直接关系到制造商、销售商和印刷企业等几方利益 在实际应用中，由于条码识读设备及识读环境的不同，对条码符号质量水平的要求就会有所不同条码符号的质量要求由国家标准按符号等级的形式规定零售商品条码符号等级不得低于1.5/06/670，这是对商品条码符号的最低质量要求其中，1.5为符号等级；06为测量孔径标号〔测量孔径为0.15mm〕；670〔nm〕为测量光波长，其允许偏差为±10nm。
提示：由于商品在包装、储存、装卸等过程中商品条码易受损毁，使符号等级降低，因此，建议商品条码的印制质量等级不低于2.5/06/670详细要求请见GB 12904-2022 ?商品条码 零售商品编码与条码表示?国家标准 条码符号印制主要有打印和印刷两种方式企业可根据需求，自行选择印制方式 为保证条码的印刷质量，中国物品编码中心及其分支机构开展了条码原版胶片及条码电子胶片制作效劳和印刷企业商品条码的印刷资格认定工作企业可以根据自己的实际情况到编码中心或编码分支机构定制，并到获得商品条码印刷资质的印刷企业印制条码，以保证商品条码质量二、零售商品编制代码 在我国，零售商品的标识代码主要有三种结构，即GTIN-13、GTIN-8和GTIN-12GTIN-13是最常用的商品标识代码，用EAN-13条码表示对于不同种类、不同规格、不同包装的商品，均应视为不同的商品工程，编制不同的代码两种工程的商品如果使用同一个代码标识，在零售结算时，计算机系统就会把它们视为完全相同的商品，从而造成价格结算及管理上的混乱 提示：只有当产品出口到北美地区并且客户指定时，才申请使用GTIN-12代码〔用UPC条码表示〕。
中国厂商如需申请UPC商品条码，须经中国物品编码中心统一办理 1、GTIN-13代码结构 GTIN-13代码结构如下表所示 结构 厂商识别代码 〔含前缀码〕 商品工程代码 校验码 结构一 N1N2N3N4N5N6N7N8N9N10N11N12N13结构二 N1N2N3N4N5N6N7N8N9N10N11N12N13结构三 N1N2N3N4N5N6N7N8N9N10N11N12N13结构四 N1N2N3N4N5N6N7N8N9 N10N11N12N13 A、前缀码 厂商识别代码前2-3位数字〔N1N2或N1N2N3〕为前缀码，是国际物品编码协会〔GS1〕分配给国家〔或地区〕编码组织的代码目前，GS1分配给我国的前缀码为690-695需要说明的是，前缀码不代表产品的原产地，而只能说明分配和管理该厂商识别代码的国家〔或地区〕编码组织前缀码为690、691的GTIN-13代。
