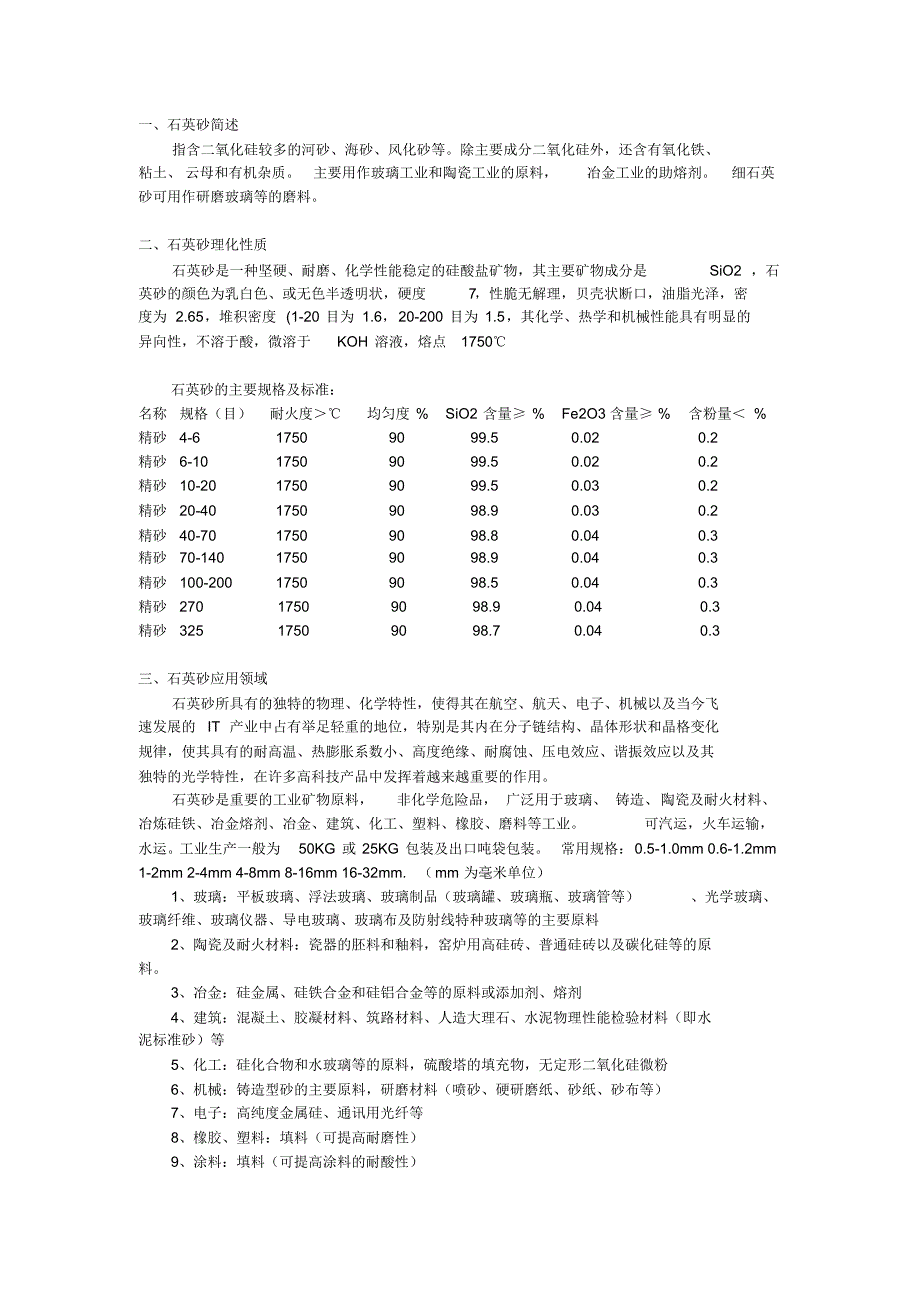

一、石英砂简述指含二氧化硅较多的河砂、海砂、风化砂等除主要成分二氧化硅外，还含有氧化铁、粘土、 云母和有机杂质主要用作玻璃工业和陶瓷工业的原料，冶金工业的助熔剂细石英砂可用作研磨玻璃等的磨料二、石英砂理化性质石英砂是一种坚硬、耐磨、化学性能稳定的硅酸盐矿物，其主要矿物成分是SiO2 ，石英砂的颜色为乳白色、或无色半透明状，硬度7，性脆无解理，贝壳状断口，油脂光泽，密度为 2.65，堆积密度 (1-20 目为 1.6，20-200 目为 1.5，其化学、热学和机械性能具有明显的异向性，不溶于酸，微溶于KOH 溶液，熔点1750℃石英砂的主要规格及标准：名称规格（目）耐火度＞℃均匀度 % SiO2 含量≥ % Fe2O3 含量≥ % 含粉量＜ % 精砂4-6 1750 90 99.5 0.02 0.2 精砂6-10 1750 90 99.5 0.02 0.2 精砂10-20 1750 90 99.5 0.03 0.2 精砂20-40 1750 90 98.9 0.03 0.2 精砂40-70 1750 90 98.8 0.04 0.3 精砂70-140 1750 90 98.9 0.04 0.3 精砂100-200 1750 90 98.5 0.04 0.3 精砂270 1750 90 98.9 0.04 0.3 精砂325 1750 90 98.7 0.04 0.3 三、石英砂应用领域石英砂所具有的独特的物理、化学特性，使得其在航空、航天、电子、机械以及当今飞速发展的IT 产业中占有举足轻重的地位，特别是其内在分子链结构、晶体形状和晶格变化规律，使其具有的耐高温、热膨胀系数小、高度绝缘、耐腐蚀、压电效应、谐振效应以及其独特的光学特性，在许多高科技产品中发挥着越来越重要的作用。
石英砂是重要的工业矿物原料，非化学危险品， 广泛用于玻璃、 铸造、陶瓷及耐火材料、冶炼硅铁、冶金熔剂、冶金、建筑、化工、塑料、橡胶、磨料等工业可汽运，火车运输，水运工业生产一般为50KG 或 25KG 包装及出口吨袋包装常用规格：0.5-1.0mm 0.6-1.2mm 1-2mm 2-4mm 4-8mm 8-16mm 16-32mm.（mm 为毫米单位）1、玻璃：平板玻璃、浮法玻璃、玻璃制品（玻璃罐、玻璃瓶、玻璃管等）、光学玻璃、玻璃纤维、玻璃仪器、导电玻璃、玻璃布及防射线特种玻璃等的主要原料2、陶瓷及耐火材料：瓷器的胚料和釉料，窑炉用高硅砖、普通硅砖以及碳化硅等的原料3、冶金：硅金属、硅铁合金和硅铝合金等的原料或添加剂、熔剂4、建筑：混凝土、胶凝材料、筑路材料、人造大理石、水泥物理性能检验材料（即水泥标准砂）等5、化工：硅化合物和水玻璃等的原料，硫酸塔的填充物，无定形二氧化硅微粉6、机械：铸造型砂的主要原料，研磨材料（喷砂、硬研磨纸、砂纸、砂布等）7、电子：高纯度金属硅、通讯用光纤等8、橡胶、塑料：填料（可提高耐磨性）9、涂料：填料（可提高涂料的耐酸性）10、航空、航天：其内在分子链结构、晶体形状和晶格变化规律，使其具有的耐高温、热膨胀系数小、高度绝缘、耐腐蚀、压电效应、谐振效应以及其独特的光学特性。
四、精选产品及参数：1、精制石英砂、粉：是用优质石英经挑选，粗细破碎，酸处理、水洗、烘干、整形分筛、磁选等一系列工艺加工而成，主要成份：SiO2≥ 99.5 -99.9% ， Fe2O3 ≤0.01 -0.05% 外观为白色结晶状，年产量 20000 吨粒度范围： 2-200 目（ 10-0.0075mm）可按用户要求粒度生产主要用途：生产熔炼石英，精密铸造，砂轮磨料，高级玻璃制品，耐火材料等2、熔炼石英块、砂、粉：用精制石英砂高温熔炼后，急冷却后再破碎、人工分级而成的块状，主要成份：SiO2 ≥ 99.9 -99.98% 、Fe2O3 ≤ 0.002%，一级品外观为无色透明，少部分伴有透明雾状，并可按用户要求粒度加工成各种规格的砂、粉，年产量8000 吨粒度范围： 10-1mm ，1-0.5mm ，0.5-0.2mm ，0.2-0.1mm ，现采用先进加工工艺和处理设备，经过物料对撞破碎机、磁选机、整形机、筛选机、气流粉碎机、振动磨，分级机等工艺而加工成各种粒度的电熔石英砂粉该产品在加工过程中没有中介杂质混入，基本上保证原有成份不变粒度可按用户要求生产主要用途：用于高级耐火材料和电器电子等行业. 3、高纯石英砂：是采用 1-4 级天然水晶石或优质天然石英经过精心挑选，粗破碎，锻烧、细粉碎、酸处理、高纯水清洗、烘干、分筛、磁选等一系列工艺处理生产而成，年产量在600 吨。
粒度范围： 1-0.5mm ，0.5-0.2mm，0.2-0.01mm 、0.01-0.075mm，45um ，SiO2 ≥ 99.9 -99.99% ，Fe2O3 ≤5 -100PPM 主要用途：生产耐高温石英玻璃管，高级玻璃制品及电器电子、光纤等行业4、结晶硅微粉：优质石英石经粗破碎、酸洗、球磨、纯水处理、烘干、磁选、整形、分筛等工艺加工而成的各种规格的粒度硅微粉，SiO2≥99.5-99.9% ， Fe2O3 ≤0.008 -0.03% 具有纯度高，低电导率等特性，年产量6000 吨粒度范围： 300 目、 400 目、 500 目、 600 目、 800 目、 1000 目、 1250 目等主要用途： 用于普通， 高压电器件的绝缘浇注，环氧树脂塑封料电子元件的包封料，耐火材料、化工、硅、橡胶等行业5、熔融硅微粉：该产品是采用优质电熔石英砂，经汽流粉碎机，或振动磨粉碎、分级机加工而成，SiO2 ≥ 99.8% -99.9% ，Fe2O3 ≤ 0.005 -0.01% ，具有高纯度，无任何介质污染，膨胀系数小等优良特性年产量5000 吨粒度范围： 325 目-3000 目，可按用户要求粒度生产。
主要用途： 大规模及超大规模集成电路用塑料，环氧浇注料，灌封料、硅橡胶化工高级耐火材料等行业五、主营业务和发展方向精制石英砂、粉、熔炼石英块、砂、粉、高纯石英砂、结晶硅微粉、熔融硅微粉这些产品可作为石英制品的主营产品但同时， 普通石英砂也是一种巨大的商机以目前我们最熟悉的建筑行业来详细叙述一下混凝土：拿一般的混凝土来看，混凝土基本配合比C30：水泥 PO42.5 : 350 砂：680 石子：1200 用水： 190 ，每立方混凝土中砂的用量也是非常大的胶凝材料：目前我公司正在做的干粉砂浆和预拌砂浆正是属于这个范畴结合我们正从事的这个行业，能够更稳定的发展下去筑路材料：同混凝土差不多人造大理石：水泥型人造大理石这种人造大理石是以各种水泥作为粘结剂，砂为细骨料， 碎大理石、 花岗石、 工业废渣等为粗骨料，经配料、搅拌、成型、加压蒸养、磨光、抛光而制成，俗称水磨石聚酯型人造大理石这种人造大理石是以不饱和聚酯为粘结剂，与石英砂、大理石、方解石粉等搅拌混合，浇铸成型，在固化剂作用下产生固化作用，经脱模、烘干、抛光等工序而制成我国多用此法生产人造大理石常简称人造大理石）是模仿大理石的表面纹理加工而成的，具有类似大理石的机理特点，并且花纹图案可由设计者自行控制确定，重现性好； 而且人造大理石重量轻，强度高， 厚度薄，耐腐蚀性好，抗污染，并有较好的可加工性，能制成弧形，曲面等形状，施工方便。
水泥物理性能检验材料（即水泥标准砂）：标准砂是一个不错的发展方向，它设备简单，操作方便，无须太多的投入。
