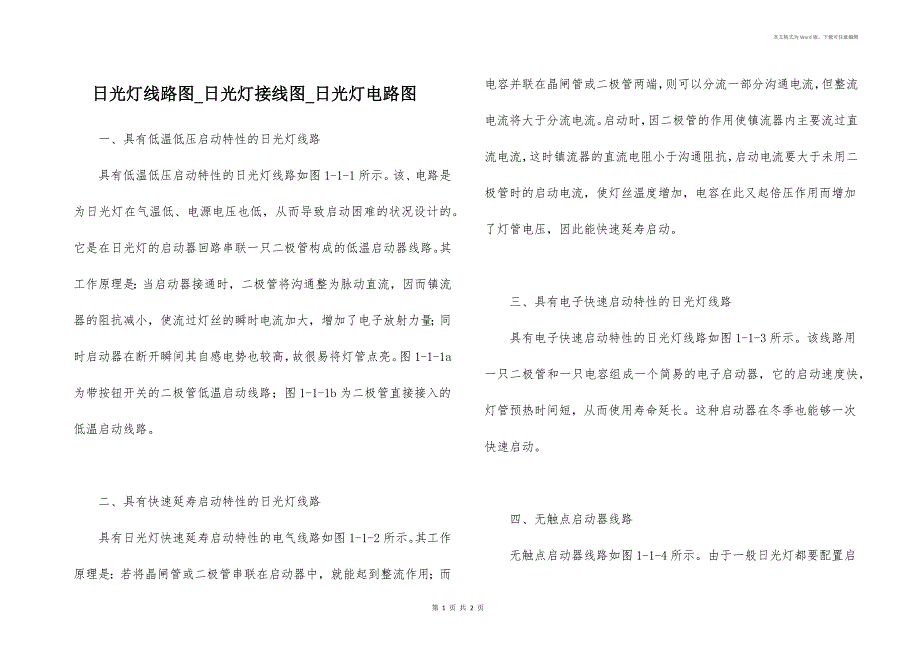

本文格式为Word版，下载可任意编辑日光灯线路图_日光灯接线图_日光灯电路图 一、具有低温低压启动特性的日光灯线路 具有低温低压启动特性的日光灯线路如图1-1-1所示该、电路是为日光灯在气温低、电源电压也低，从而导致启动困难的状况设计的它是在日光灯的启动器回路串联一只二极管构成的低温启动器线路其工作原理是：当启动器接通时，二极管将沟通整为脉动直流，因而镇流器的阻抗减小，使流过灯丝的瞬时电流加大，增加了电子放射力量；同时启动器在断开瞬间其自感电势也较高，故很易将灯管点亮图1-1-1a为带按钮开关的二极管低温启动线路；图1-1-1b为二极管直接接入的低温启动线路 二、具有快速延寿启动特性的日光灯线路 具有日光灯快速延寿启动特性的电气线路如图1-1-2所示其工作原理是：若将晶闸管或二极管串联在启动器中，就能起到整流作用；而电容并联在晶闸管或二极管两端，则可以分流一部分沟通电流，但整流电流将大于分流电流启动时，因二极管的作用使镇流器内主要流过直流电流，这时镇流器的直流电阻小于沟通阻抗，启动电流要大于未用二极管时的启动电流，使灯丝温度增加，电容在此又起倍压作用而增加了灯管电压，因此能快速延寿启动。
三、具有电子快速启动特性的日光灯线路 具有电子快速启动特性的日光灯线路如图1-1-3所示该线路用一只二极管和一只电容组成一个简易的电子启动器，它的启动速度快，灯管预热时间短，从而使用寿命延长这种启动器在冬季也能够一次快速启动 四、无触点启动器线路 无触点启动器线路如图1-1-4所示由于一般日光灯都要配置启动器才能使用，但启动器启动时将会产生接触火花，因而不相宜在石化、化工、矿山等高危工业部门使用而这种无触点启动器电气线路则能解决这一问题 五、日光灯使用直流电源的电气线路 日光灯使用直流电源的电气线路如图1-1-5所示该线路可用来直接点亮6-8W的小功率荧光灯管，线路是由一个三极管VT组成的共放射极间歇振荡器，通过变压器T在次级线圈上感应出间歇高压点亮灯管 第 1 页 共 1 页。
