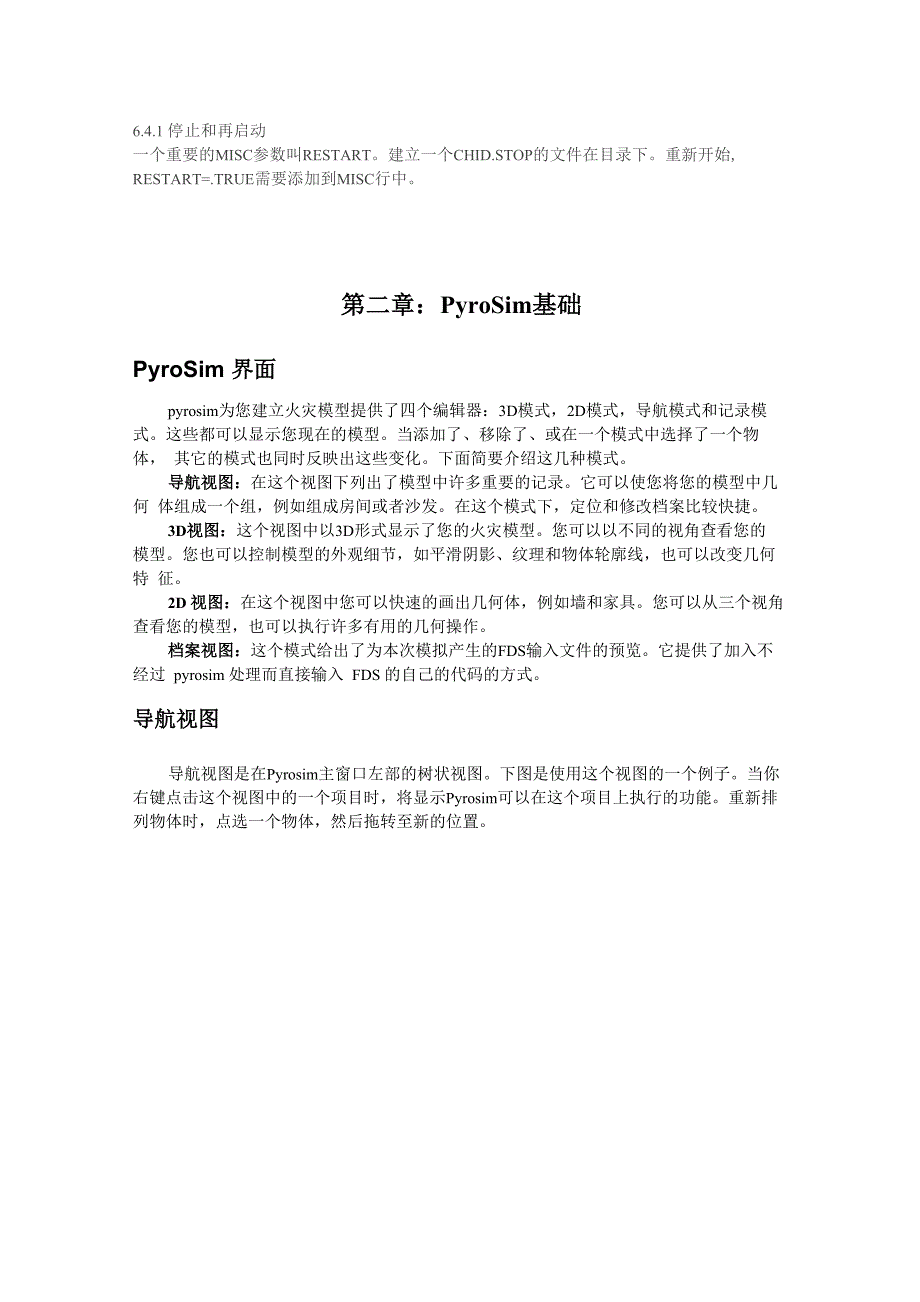

6.4.1 停止和再启动一个重要的MISC参数叫RESTART建立一个CHID.STOP的文件在目录下重新开始, RESTART=.TRUE需要添加到MISC行中第二章：PyroSim基础PyroSim 界面pyrosim为您建立火灾模型提供了四个编辑器：3D模式，2D模式，导航模式和记录模 式这些都可以显示您现在的模型当添加了、移除了、或在一个模式中选择了一个物体， 其它的模式也同时反映出这些变化下面简要介绍这几种模式导航视图：在这个视图下列出了模型中许多重要的记录它可以使您将您的模型中几何 体组成一个组，例如组成房间或者沙发在这个模式下，定位和修改档案比较快捷3D视图：这个视图中以3D形式显示了您的火灾模型您可以以不同的视角查看您的 模型您也可以控制模型的外观细节，如平滑阴影、纹理和物体轮廓线，也可以改变几何特 征2D 视图：在这个视图中您可以快速的画出几何体，例如墙和家具您可以从三个视角 查看您的模型，也可以执行许多有用的几何操作档案视图：这个模式给出了为本次模拟产生的FDS输入文件的预览它提供了加入不 经过 pyrosim 处理而直接输入 FDS 的自己的代码的方式导航视图导航视图是在Pyrosim主窗口左部的树状视图。
下图是使用这个视图的一个例子当你 右键点击这个视图中的一个项目时，将显示Pyrosim可以在这个项目上执行的功能重新排 列物体时，点选一个物体，然后拖转至新的位置在导航视图中使用菜单3D 视图运用 3D 视图可以迅速得到模型的视觉外观导航选项包括标准 CAD 控制模式 Smokeview 型的控制，游戏型的控制查看模型3D 轨道导航点击二激活3D轨道导航这个模式的控制方式与许多CAD程序的控制模式相似 旋转3D模型：点击二后，左键点击模型并移动鼠标，模型将会随着您点选的点选转点选'■-（或按住ALT键）并竖向移动鼠标选择二 后点击并拖动来定义缩放范围 点选*:* （或按住SHIFt键）并拖动，可以移动模型在窗口中的位置选择物体并点击EE定义在选择物体周围更小的视线范围可改变视图的焦点点击一〉恢复包括整个模型的视角在任何时刻都可点击■' _（或同时按下CTRL+R）复位模型Smokeview 型的控制方式点选“View->Use Smokeview-like Navigation” 使用 Smokeview 型的控制方式在这种 方式下：鼠标横向与竖向移动分别控制场景绕X轴和Z轴旋转按下CTRL键，鼠标横向移动使场景沿X轴以90度旋转，竖向移动表移动使场景沿Y 轴远离或接近屏幕第一人称视角（漫游）控制方式使用一个人穿过模型的视角来呈现模型时，在工具栏上点选丁。
之后可以在模型中浏 览，使用独立的控制按键移动位置这个视角需要经过练习熟悉，但是脸之后，它可以提供 独特的视角在漫游模式中：浏览3D模型时，左键点击模型并移动鼠标，就可以以鼠标的方向观察模型按下CTRL键不放，竖向移动鼠标向模型移动或远离模型，横向移动鼠标左右移动 按下ALT键不放，竖向移动鼠标，相对模型上下移动滚动滚轮增加或减小视野（即缩放）如果没有滚轮，请用缩放工具图片2.2从显示了一个模型的外部视角，图2.3显示进入了模型后，向上朝屋顶看的视 角图 2.2：模型的外视角X啦 ShM!iEdl HoarsClpphg!>Rxl1 ■■-—dPyrcSim - C: WKinnpy\t>uHcl, psmFile £dt 血del Output PQ5 Mew tlrip3D H冶训 2P View R«cnJ Vipw◎ ADIABATK§ CARPE1呑 CE]L9FJG THE禺 COMBJ^TtELE CE[L[N 買陋 SIDING敎 R#StlCT15图 2.3：模型的内视角：屋顶和看台。
2D 视图2D视图提供了模型的2D投影2D视图的控制类似于3D视图2D视图中可以点击top ■口、forntD或者side■口改变视向点选」（或按住ALT键）并竖向移动鼠标选择「后点击并拖动来定义缩放范围点选*:* （或按住SHIFt键）并拖动，可以移动模型在窗口中的位置选择物体并点击二匸定义在选择物体周围更小的视线范围可改变视图的焦点点击恢复包括整个模型的视角在任何时刻都可点击■' _（或同时按下CTRL+R）复位模型截图点击打开 File 菜单后点击 Snapshot 可以将目前显示的画面存储成为一个文件使用者 可以指定文件名、图像格式（png、jpg、tif、bmp）和清晰度推荐选择中等清晰度的png 格式首选项一些关于 Pyrosim 运行的选项在首选项对话框中，如图 2.4.这些选项在关闭 Pyrosim 后 不会丢失Format FDS file for easy reading 选项用来控制 Pyrosim 生成的 FDSD 输入文件默认 情况下，文件生成为容易阅读的格式但是，这损失了一些精度取消选择即为全精度模式FDS Execution 选项允许指定 Pyrosim 使用的 FDS 与 Smokeview 程序。
Run Smokeview when FDS simulation completes 选项决定 FDS 计算完成后是否自动显 示计算结果（运行 Smokeview）Parallel Simulations Use 选项选择您在点击 FDS 菜单下 Run Par-allel...之后运行的 FDS 程序MPI选项在模拟中将分开每个MASH的进程，OpenMP选项将在模拟中尝试并行处 理，可提升拥有多个网格的模拟时的性能Hardware Drawing Options给出在绘制模型中硬件加速的控制选项如果有显示问题, 使用者应关闭这两个硬件加速选项rPreferencesFDS Fale Format7 Format FDS 险..舷..翌期..「喪©.四FDS ExecuticnFDS 5 Location:MPI FDS 5 Location!Smokei/Fev； LMataon：Autosaye!』！ Record PreviewC:^DS_5r4.1^jn \fds5.exeC:戶 DS.5.2 l'J)rn \fds5_mpi.exe&C:'尸 DS」•屯 l^in \ftis 5 openmp. exeC：TOS 5.4. l^n^mn^view.ejce& 1OpenMP FDS 5 LoMtion:Parslel SnruLations Use：Hardware Dravjing Options图 2.4：首选项对话框Autosave 选项控制 Pyrosim 定期创建当前模型的备份文件。
默认设置打开了这个选项， 每 10 分钟保存一次在一些情况下，尤其是制作大型模型时，保存备份文件可能会导致意 外的延迟，一些使用者更喜欢关闭这个选项，手动存盘Record Preview选项可以在许多对话框中增加预览面板预览面板显示将会在FDS输 入文件中生成的文本这对希望准确了解Pyrosim如何生成FDS输入文件的用户非常有用图 2.5：显示 FDS 输入文本的 MESH 编辑器单位模型的单位使用英制或公制均可设置单位时，在View菜单点击Unts,然后点选希 望使用的单位Pyrosim会自动将您之前输入的数值转换成您选择的单位无论您选择哪一 种单位，Record View将会始终以适合FDS的单位显示数值配色方案在View菜单中点击Color Scheme可以选择各种背静颜色自定义配色方案在Pyrosim 安装目录（一般是 C:\Program Files\PyroSim）中的文件 Pyrosim.props 保存改变自定义配色：1、 关闭 PyroSim2、 打开编辑 PyroSim.props3、 将下面的默认颜色更改为您喜欢的颜色：Colors.Custom.axis=0xffff00Colors.Custom.axis.box=0x404040Colors.Custom.axis.text=0xffffffColors.Custom.background=0x0Colors.Custom.boundary.line=0xffffffColors.Custom.grid=0x4d4d66Colors.Custom.group.highlight=0xffff00Colors.Custom.heatDetector=0xff0000Colors.Custom.obst=0xff0000Colors.Custom.obst.highlight=0xb2b200Colors.Custom.origin2D=0x737373Colors.Custom.smokeDetector=0xff00Colors.Custom.snap.point=0xff00Colors.Custom.snapto.grid=0x404040Colors.Custom.snapto.points=0xc0c0c0Colors.Custom.sprk=0xffColors.Custom.text=0xffffffColors.Custom.thcp=0xffff00Colors.Custom.tool=0xff00Colors.Custom.tool.guides=0x7c004、保存编辑过的 PyroSim.props 文件5、重新启动 PyroSim运用PyroSim计算分宜一个火灾时需要用到一些文件。
包括PyroSim模型文件，FDS 输入文件，和FDS输出文件本章讲述如何保存、读取PyroSim支持的文件建立一个新的 PyroSim 模型打开Pyrosim时，将会自动打开一个空的模型选择File菜单并点击New，您可以关 闭当前模型并打开一个新的模型PyroSim必须打开并且只能打开一个模型保存 PyroSim 模型保存PyroSim模型的文件（.psm）以二进制形式保存PyroSim模型包括了输出FDS 输入文件时需要的一切数据，同时也包括其他信息，例如障碍物群组，层高，背景图片和材 质纹理等这个格式与其他PyroSim使用者分享您的模型时非常理想怎样保存一个新的模型：1、 在File彩电点击Save2、 输入文件名并点击 Save 按钮打开一个以保存的 PyroSim 模型PyroSim模型的后缀为.psm打开已保存模型:1、 在 File 菜单下点击 Ope...2、 选择文件后点击 Open 键软件同时支持最近打开文件列表在File菜单中点击Recent PyroSim Files，之后选择 文件即可打开PyroSim可以自动保存，自动保存将会每10分钟保存一次打开的模型文。
