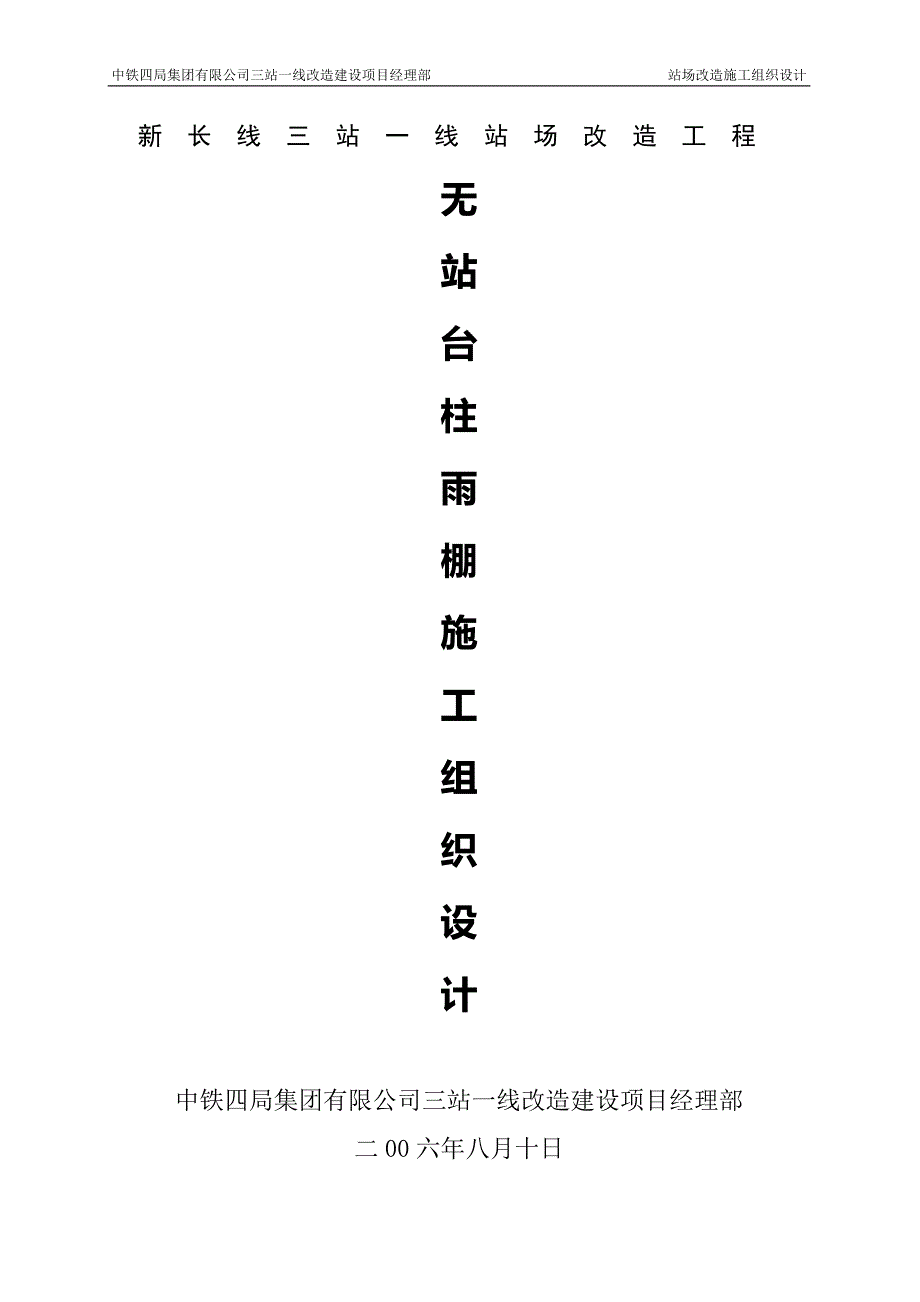

中铁四局集团有限公司三站一线改造建设项目经理部 站场改造施工组织设计新长线三站一线站场改造工程无站台柱雨棚施工组织设计中铁四局集团有限公司三站一线改造建设项目经理部二00六年八月十日一、编制依据（1）南通站无站台柱雨棚工程招标及设计交底文件；（2）现行国家及铁道部工程质量验收标准；(3）本单位在既有线和其它无站台柱雨棚工程的施工经验;（4）现场调查资料；(5）合同、建设单位及监理单位的有关要求；（6）上海路局、新长公司确定的运输过渡方案二、工程概况南通站无站台柱雨棚工程位于南通市火车站场内,其主体结构为悬挑式变截面弧形H型钢结构跨度分别为1855m、30.7m、18.55m，A、B轴外挑均为1855m，AB跨间距30东西方向分为25个轴线,轴距有18m 、21m和24米三种，横向钢架梁为变截面弧形H型钢，型号为H（700~2309)*450＊12＊16，纵向钢架梁为平面管桁架结构，弦杆采用矩形管,腹杆为钢管，在横向钢架梁之间设有H型檩条，以增加钢架梁的稳定性，在檩条之间设有水平支撑等附件，构成整个屋面系统三、钢结构主要工程量南通站无站台柱雨棚工程钢结构部分结构较复杂，特别是横向钢架梁加工起来比较困难,而且各种钢构件数量繁多,该工程钢结构部分主要工程量如下：序号构件名称数量单位设计数量（m）完成(m)备注1PA轴钢柱50根12852PB轴钢柱50根1285280柱脚已预埋3站房联合柱2根57。
3612柱脚预埋1根4天桥柱12根85.285PA轴悬挑梁50榀9125投影长6AB轴间跨梁50榀1505投影长7PB轴悬挑梁50榀9125投影长8天桥箱型梁2根13489天桥主、次梁23根20010天桥楼梯梁8根101.2投影长11天桥拱梁2榀8212钢梁拉压杆400根430013雨棚纵梁未出施工图14雨棚檩条未出施工图15屋面连接系未出施工图16不锈钢天沟2500四、主要工期节点步骤施工时间施工数量施工说明第一步825～105PB轴上节柱吊装及PA轴线基础施工施工PB轴悬挑钢结构部分，要做好既有线防护工作,同时确保1、2道9月5日准时转线第二步925~1010PA轴上节柱安装第三步10.1～10.30钢架梁安装第四步105~11.15檩条及连接系统安装第五步10.25～1215屋面、天沟、排水、电力及照明安装五、工程重点、难点1、本工程重点之一是在安装PB轴悬挑钢梁时,6、7道已经开通，要做好既有线防护工作，我单位计划实行24小时轮流值班制度，每个防护小组有两名专职安全防护员组成，注意施工电缆线的摆放，确保列车的顺利通行2、本工程重点之二是工期比较紧，工程施工中存在多工种、多专业立体交叉作业,施工安全是重点。
在施工中要成立专门的协调小组和安全小组，确保施工安全3、本工程难点之一是焊接工程量大,焊接变形不容易控制，采取对称焊接及合适的焊接参数控制构件变形4、本工程难点之二是弧形H型钢构件制作困难，腹板下料尺寸不容易控制，需要数控切割机下料，钢构件翼缘板需要弯管机弯制，弧度尺寸不容易控制安装AB轴间跨梁示意图如下：五、形象进度计划表（形象见结构平面布置图）序号施工内容施工时间备注1PB轴上节柱安装825~9.102PA轴钻孔桩施工93011~25轴先施工，1～10轴后施工3PA轴承台及回填915～10.511～25轴先施工,1~10轴后施工4PA轴上节柱安装925～101011～25轴先施工，1～10轴后施工5PAB轴跨梁安装101~1025从11轴往东，10轴往西同时吊装6PA轴悬挑梁安装10.5～10.307PB轴悬挑梁安装10.5~10308PAB跨檩条及连接系统安装10 5～11.59PA轴悬挑檩条及连接系统安装1015~11.1510PB轴悬挑檩条及连接系统安装1010～11.1511AB轴屋面、天沟、排水、电力及照明安装1025～12512PB轴悬挑屋面、天沟、排水、电力及照明安装11。
1~121513PA轴悬挑屋面、天沟、排水、电力及照明安装11.5~12.15六、保证措施1、技术保障：根据本工程的特点，在现场组建了精干高效的项目经理部，选派具有丰富经验的施工管理技术队伍担负本工程施工任务.各专业工程师和部门负责人分别从具有站台无柱雨棚施工经验的工程技术人员中挑选本项目部由项目经理、项目副经理、项目总工程师组成，负责工程的组织、计划、指挥、协调、控制、沟通等，对工程的技术、质量、进度等负全部责任2、人员保障表:序号职务姓名数量职 责1项目经理尹 昂1负责整体指挥、协调2项目副经理龚剑波1负责施工现场生产进度3项目总工程师崔云鸿1负责整个工程的工程质量4工程部长王红兵1配合总工程师抓好工程质量5物资部长赵延昆1负责物资采购及构配件运输6办公室主任于永华1负责现场文明施工宣传及后勤保障7安质部长张树同1负责钢结构制安的质量和现场施工安全8财务总会刘静然1保证各施工班组工资及时发放和各种开支9调度王占民等2按计划执行工程的施工进度10安全员骆佳等4做好既有线防护工作及现场施工安全11技术员王伟等6做好施工交底及过程控制12资料员杨凤丹1负责南通站雨棚钢结构资料报验13材料员刘婧等4及时发货、收料，建立材料台帐14领工员凌贤勤等4根据副经理要求,及时调整生产计划15施工员李青松等4严格执行工程部下发的技术交底16电焊工及其他李民等435对安装质量负有主要责任3、物资保障:所有材料由工程部根据施工进度安排，报采购计划，项目经理确认，材料人员根据生产进度分批采购。
所购材料必须有产品合格证和质量证明书，主要材料应按规范和设计图纸要求进行材料复试，由国家指定检测部门出具检测报告特殊材料应提前与生产厂家联系，提前订购主要材料采购计划表序号材料名称单位总数量初次进场日期1Q235B Φ600＊16钢管T6202006.07252Q345B Φ299*8钢管T249200608.253Q235B δ=25mm钢板T172006204Q235B δ=20mm钢板T122006.07205Q235B δ=12mm钢板T236200608.256Q235B δ=16mm钢板T3802006.08257Q345B δ=12mm钢板T822006258Q345B δ=16mm钢板T822006.08259钢结构纵梁T施工图未出10钢檩条施工图未出11屋面连接系施工图未出12虹吸排水系统施工图未出13不锈钢天沟m2600说明：材料分批次进场，初次进场日期应不迟于表中日期4、机具保障表：序 号设备名称规格型号数 量用 途1汽车吊QY352台吊钢梁2汽车吊30T2台吊立钢柱3拖车10T1台倒运构件4钢丝绳φ6x19-1406付吊构件5麻绳30米/付2付溜绳6卡环5T8个吊构件7倒链2T8个封车8电焊机BX3-50030台焊接9氧气、乙炔 各30套焊接10水准仪 DSZ21台测量11经纬仪 DJD2-2GJ1台测量12全站仪SET—230R1台测量13水平尺 2把检查水平14割枪 10把切割15磁性铅坠 5个校正16对讲机 2套联络17自制卡具 两种吊装18小型机具若干吊装6、安全保障：建立安全生产管理网络，落实安全生产责任制，建立安全保证体系（见下图）.项目经理部设专职安全检查工程师，各项目队设专职安全员，各工区设兼职安全员，做到分工明确，责任到人。
