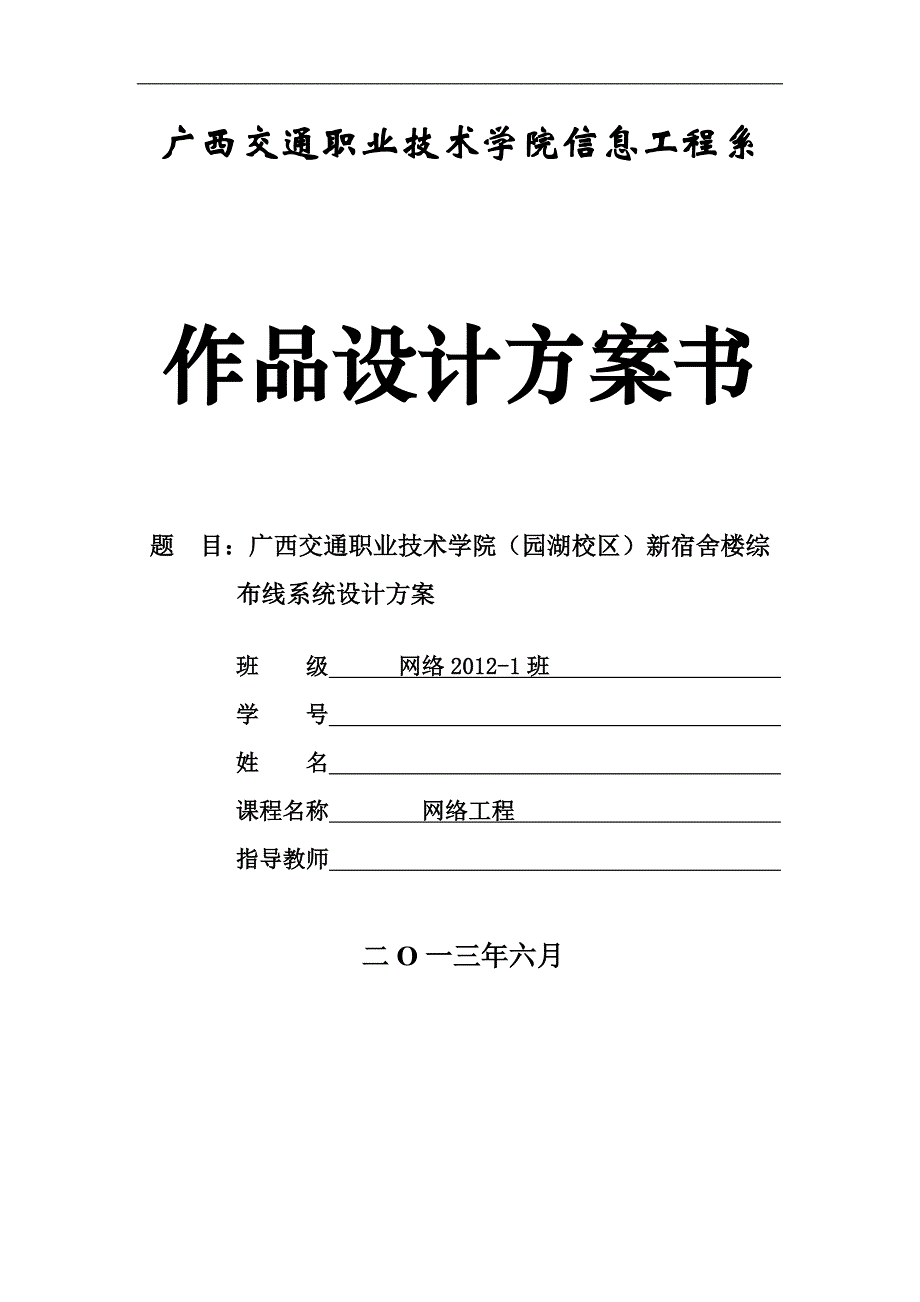

广西交通职业技术学院信息工程系作品设计方案书题 目：广西交通职业技术学院（园湖校区）新宿舍楼综布线系统设计方案班 级 网络2012-1班 学 号 姓 名 课程名称 网络工程 指导教师 二O一三年六月目 录第一章 前言 41.1 客户单位名称： 41.2 工程名称： 41.3 设计公司名称： 41.4 设计公司简介： 4第二章 定义与惯用语 52.1数据传输速率 52.2带宽 52.3特性阻抗与阻抗匹配 52.4平衡电缆和非平衡电缆 62.6分贝 6第三章 综合布线系统概念 73.1.1综合布线系统 73.1.2校园网 7第四章 综合布线系统设计 84.1.1工程概况 84.1.2布线系统总体结构 84.1.2.1工作区子系统及其网络设计 94.1.2.2水平子系统及其网络设计 94.1.2.3管理子系统及其网络设计 104.1.2.4垂直干线子系统及其网络设计 104.1.2.5设备间子系统及其网络设计 114.1.2.6建筑群子系统及其网络设计 114.1.2.7布线采用星状网络结构。
114.1.3设计目标 124.1.4 设计原则 124.1.5方案设计标准 134.1.6布线系统产品选型 134.2.1水平子系统 154.2.2工作区子系统 164.2.3配线间子系统 164.2.4建筑群子系统 17第五章 综合布线系统施工方案 175.1工程施工进度计划 175.1.2施工图纸设计 175.1.3进度管理 185.1.4施工管理 18第六章系统施工安装、测试、验收计划 206.1施工安装： 206.2工作区子系统安装 206.3施工要求标准 206.4通讯插座安装： 216.10施工要求标准 286.10.8标准 30第七章 验收测试 307.1验收： 307.2测试： 30第八章 综合布线系统材料总清单 31第九章 附录 319.1楼层系统图 329.2平面图 329.3信息点端口对应表 329.4新宿舍楼网络拓扑结构图 329.5工程概预算表 329.6工作日志和课程总结 33第一章 前言1.1 客户单位名称：广西交通职业技术学院1.2 工程名称：学院新宿舍楼综合布线系统（园湖校区）1.3 设计公司名称：讯唐科技有限公司1.4 设计公司简介： 桂林市讯唐科技有限公司于二零一一年设立在广西桂林市市，由创建初期的6位工作伙伴，胼手胝足、同心协力，目前已经发展到80多人的网络公司6个工程组本公司活跃于广西、广东、江浙地带客户满意率高达97%我公司正在稳定的成长；除了全体员工人的努力不懈外，更要归功于我们的团体。
贯彻整体性顾客意识，珍惜每一次服务的机会；全体员工人处事皆恪守“诚”、“信”为原则，而“诚”乃是出自内心的真诚；“信”则是言而有信、言出必行积极、创新、追求第一”是我们的经营理念，由于面临产业环境的大变化和科技的日新月异，我们深信，唯有坚定的企业负责精神、热忱投入的工作态度、高效率及实事求是的精神，才能羸得客户的支持与信赖以最热诚的服务态度，不断精进品质，和客户共同发展、共同成长由于您持续的支持与爱护，本公司得以蓬勃发展；今后本公司仍秉持一贯热忱为您效劳，期望在您的鼓励及指导下，让我们携手合作为迈向新展望而奋斗网络综合布线在市场中发挥了越来越大的作用 第二章 定义与惯用语2.1数据传输速率 在数字通信系统中，电信号把数据从一个节点送到另一个节点，数字信号是一系列的电脉冲，如用正电压表示二进制的1，负电压表示二进制的0，则数据传输速率是指每秒钟传送的二进制脉冲的信息量，其单位通常为bit/s2.2带宽 传输介质的带宽定义为介质所能拾的信息的容量，用mhz表示，表示介质所支持的频率范围大多数铜质通信电缆规定mhz范围可以从1mhz到介质所能支持的最高频率范围，例如超5类双绞线支持的带宽范围为1-100mhz。
对于光纤来说，光纤频率范围也被指定为mhz，光纤的带宽指标根据光纤类型的不同而不同，一般认为单模光纤的带宽是无极限的，多模光纤有非常确定的带宽极限.2.3特性阻抗与阻抗匹配1 特性阻抗特性阻抗定义为通信电缆对电流的总抵抗力，用欧姆作为计量单位 双绞线通信电缆有如下特性阻抗指标：UTP电缆的特性阻抗指标为100Ω±15%ScTP电缆的特性阻抗指标为100Ω±15%STP-A电缆的特性阻抗指标为150Ω±15% 不同类型同轴电缆的特性阻抗指标包括如下几项：RG-58电缆的特性阻抗指标为50Ω±1%RG-59电缆的阻抗指标为75Ω±1%RG-62电缆的特性阻抗指标为93Ω±1% 2 阻抗匹配设备的特性阻抗必须与同通信电缆的特性阻抗指标相匹配，通信电缆与通信设备的阻抗部匹配会导致信号反射2.4平衡电缆和非平衡电缆 通信电缆分为平衡电缆和非平衡电缆同轴电缆属于非平衡电缆，就是说中心导线和电缆屏蔽层的电气特性是不相等的双绞线电缆属于平衡电缆，即电缆线对中的两根导体对地具有相同的电压平衡电缆更适合于传输通信信号2.5电磁干扰与电磁兼容性 1 电磁干扰（EMI） 噪声也是电磁干扰有许多种不同的EMI源。
其中一些是人工干扰源，另一些是自然干扰源EMI的人工干扰源的例子包括：电子电力电缆和设备、通信设备和系统、具有大型电机的大型设备、加热器和荧光灯EMI；自然干扰源的例子包括：静电、闪电和电磁干扰设备产生的电磁场越强，电缆就应该离它越远，这样才可以保护电缆不受噪声的影响在铜质通信电缆中传输的信号很容易受噪声的影响EMI可以通过：电感、传导和耦合任何一种进入通信电缆 光纤通信电缆不容易受到EMI噪声的影响 2 电磁兼容性 电磁兼容具有两个方面：放射和免疫 为了让通信系统和电气设备被认为是电磁兼容的，应该选定这些设备并检验它们可以在相同的环境下运行，并且不会对其他系统产生EMI选择那些不会产生干扰其他系统的放射系统此外，选择那些对由其他设备产生的噪声和EMI最具免疫力的系统2.6分贝 分贝是一种标准信号强度度量单位分贝确定信号的能量或强度分贝是常用的度量通信电缆的单位大部分电缆测试设备都提供以分贝为单位的测试结果在测试通信电缆时，分贝数用来指出在通过电缆后，电压信号等级的变化在综合布线测试验收中分贝用于衡量衰减、近端串扰（NEXT）、综合近端串扰（PS NEXT）、等效远端串扰（ELFEXT）、综合等效远端串扰（PS ELFEXT）、衰减串扰比（ACR）和回波损耗（RL）等电气性能指标。
第三章 综合布线系统概念3.1综合布线系统概念3.1.1综合布线系统 现代科技的进步使计算机及网络技术飞速发展，提供越来越强大的计算机处理能力和网络通信能力计算机及网络通信技术的应用大大提高了现代企业的生产管理效率，降低运作成本，并使得现代企业能更快速有效地获取市场信息，及时决策反应，提供更快捷更满意的客户服务，在竞争中保持领先计算机及网络通信技术的应用已经成为企业成功的一个关键因素 综合布线系统就是为了顺应发展需求而特别设计的一套布线系统对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的 计算机及通信网络均依赖布线系统作为网络连接的物理基础和信息传输的通道传统的基于特定的单一应用的专用布线技术因缺乏灵活性和发展性，已不能适应现代企业网络应用飞速发展的需要而新一代的结构化结构化布线系统能同时提供用户所需的数据、话音、、视像等各种信息服务的线路连接，它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些设备与外部通信网络相连接。
它包括建筑物到外部网络或局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件3.1.2校园网 校园网综合布线系统是以校园网建设设计需求方案为主要依据，是针对校园网络系统的综合布线解决方案把校园网的计算机主机、局域网网络等主要设备，用标准的传输介质和模块化的系统结构，构成一个综合的配线系统，以此连接工作站、打印机、终端设备等支持办公自动化和通讯自动化可以为校园网的应用环境提供技术先进、灵活以及模块化的完整的布线系统，它具有传统布线系统所无法比拟的许多特性综合各个子系统要求，应用系统工程的理论和方法，统一规划布线，实现系统优化，节省费用，提高系统与成本的有效性；1、综合语音、数据、图形、影像等各方面的要求，建立单元化、标准化、国际化平台 2、采用开放式布线，不会限制未来系统模式，能支持连接不同厂商、不同型号的电脑和通讯系统 3、采用预留式布放，能适应未来扩充的需要，一次布线可以符合未来十数年设备的需求 4、布线具有独立性，可先行布线，建成以后再选择设备，建立系统。
5、符合 EIA/TIA 推荐的大楼布线系统，符合 ITU-T （原 CCITT ）建议的 ISDN 布线标准 6、布线施工和系统维护容易采用集中式管理，管理简便，非网络专业人员，亦可管理整个系统 7、使用高品质的双绞线，符合高速 LAN 、 FDDI 和 ATM 高速数据传输介质标准 8、使用高品质的同轴电缆，符合国家监控安全标准第四章 综合布线系统设计4.1.1工程概况 本方案是对1座11层高宿舍楼的综合布线系统设计新宿舍楼有两个通道，每个通道也占一个宿舍的位置1层18间房和2-11层每层21间房共228间，每间房住6-8人根据用户需求，每个房间一个信息插座的要求配置综合布线系统工程名称：广西交通职业技术学院新宿舍楼综合布线工程地理位置：学生宿舍区建筑物数量：11层建筑物1栋面积：总长46.2米，总宽19.8米，每层楼高：2.5米，总高27.5米具体数值详情参考楼层平面图4.1.2布线系统总体结构 根据宿舍楼的实际情况，宿舍楼综合布线系统组成部件有:建筑物配线架（BD）建筑物干线电缆、建筑物干线光缆楼层配线架（FD）水平电缆、水平光缆转接点（选用）（TP）信息插座（IO）通信引出端（TO）。
综合布线系统合并成以下4个子系统：工作区子。
