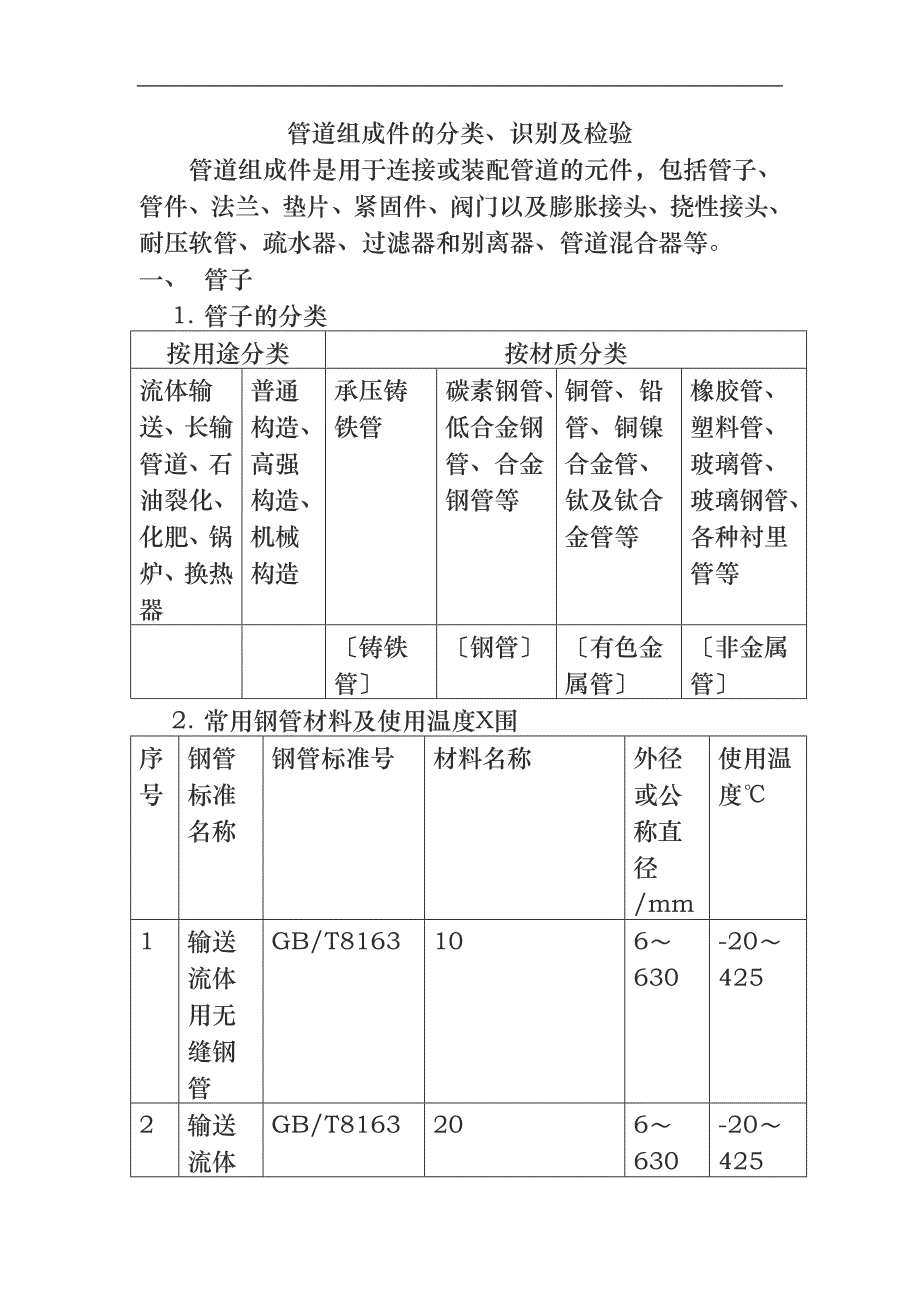

管道组成件的分类、识别及检验管道组成件是用于连接或装配管道的元件，包括管子、管件、法兰、垫片、紧固件、阀门以及膨胀接头、挠性接头、耐压软管、疏水器、过滤器和别离器、管道混合器等 一、 管子1. 管子的分类按用途分类按材质分类流体输送、长输管道、石油裂化、化肥、锅炉、换热器普通构造、高强构造、机械构造承压铸铁管碳素钢管、低合金钢管、合金钢管等铜管、铅管、铜镍合金管、钛及钛合金管等橡胶管、塑料管、玻璃管、玻璃钢管、各种衬里管等〔铸铁管〕〔钢管〕〔有色金属管〕〔非金属管〕2. 常用钢管材料及使用温度X围序号钢管标准名称钢管标准号材料名称外径或公称直径/mm使用温度℃1输送流体用无缝钢管GB/T8163106～630-20～4252输送流体用无缝钢管GB/T8163206～630-20～4253高压锅炉用无缝钢管GB5310 20G10～530≤5754石油裂化用无缝钢管GB99482010～273-20～4255石油裂化用无缝钢管GB994812CrMo10～273≤5256石油裂化用无缝钢管GB994815CrMo10～273≤5507石油裂化用无缝钢管GB99481Cr5Mo10～273≤6008低中压锅炉用无缝钢管GB308720G、12Cr1MoVG10～530≤5759低压流体输送用镀锌焊接钢管低压流体输送用焊接钢管GB/T3091GB/T3092Zn+Q235AQ235A6～1500～10010流体输送用不锈钢无缝钢管GB/T149760Cr18Ni96～426-196～70011流体输送用不锈钢无缝钢管GB/T149760Cr17Ni12Mo26～426-196～7003. 钢管的外径尺寸系列及壁厚等级公称直径是表征管子、管件、阀门等口径的名义直径，通常它既不是内径也不是外径，有公制〔SI〕和英制两种。
公制和英制的换算关系是：lin＝25mm例如DN100的钢管在英制里表述为4″钢管是按照外径及壁厚系列生产的，各国都有各自的钢管尺寸系列标准，目前没有统一，但DN＜14in〔即DN350〕以下外径尺寸差异很小，不影响互换性我国现行标准中，中石化标准SH3405规定的外径系列与国际标准化组织的ISO标准根本一致，即俗称的大口径钢管GB/T8163标准的钢管有A、B两个系列，即大口径、小口径之分，对照见下表一： 表一公称直径DN钢管外径公称直径钢管外径A系列B系列A系列B系列1017.214125139.71331521.318150168.31592026.925200219.12192533.7322502732733242.438300323.93254048.345350355.63775060.357400406.44266576.1764504574808088.989500508530100114.3108600610630钢管壁厚以管子表号〔SCH〕表示，常用管子壁厚如下表：公称直径DNSCH20SSCH40SSCH20SCH30SCH40SCH80152.53.03.04.0202.53.03.04.0253.03.53.54.54034.04.05.0503.54.03.54.05.58085.54.55.57.51004.06.05.06.08.51505.07.05.56.57.011.02006.58.06.57.08.013.02506.59.56.58.09.515.03006.59.56.58.510.017.03508.09.511.019.04008.09.513.022.04508.011.014.024.05009.513.015.026.06009.514.018.032.04. 管子的检验：a) 输送有毒可燃介质的管子使用前应按设计文件要求核对管子的规格数量和标记 b) 管子的质量证明书应包括以下内容 l 产品标准号 l 钢的牌号 l 炉罐号批号〔同钢好同炉号同规格同热处理〕交货状态重量〔实际重量、理论重量〕和件数 l 品种名称规格及质量等级 l 产品标准中规定的各项检验结果〔化学成分、力学性能、无损检验等〕 l 技术监视部门的印记 c) 假设到货管子的钢号炉罐号与质量证明书不符或对特性数据有异议，供货方应按相应的标准作校验性检验或追溯到产品制造单位，异议未解决前该批管子不得使用 d) 有耐晶间腐蚀要求的材料产品质量证明书应注明晶间腐蚀试验结果，否那么应按不锈耐酸钢晶间腐蚀倾向试验方法GB 433419中的有关规定,进展补项试验 e) SHA级管道〔SH3501中对剧毒、可燃介质管道有SHA、SHB的分级〕中设计压力等于或大于10MPa的管子外外表应按以下方法，逐根进展无损检测，不得有线性缺陷 l 外径大于12mm的导磁性钢管应采用磁粉检测 l 非导磁性钢管应采用渗透检测 f) 管子经磁粉或渗透检测发现的外表缺陷允许修磨，修磨后的实际壁厚不应小于管子公称壁厚的90% ，且不得小于设计文件规定的最小壁厚 g) SHA级管道中设计压力小于10MPa的输送极度危害介质的管子，每批〔指同批号同炉罐号同材质同规格〕应抽5%且不少于一根进展外外表磁粉或渗透检测，不得有线性缺陷，抽样检验不合格时应按规定处理 h) 输送毒性程度为极度危害和高度危害介质管子的质量证明书中，应有超声检测结果，否那么应按现行无缝钢管超声波探伤方法GB 5777或不锈钢管超声波探伤方法GB 4163的规定，逐根进展补项试验〔剧毒、可燃介质的划分可以查SH3501〕二、 管件在管道中改变走向、标高或改变管径以及由主管上引出支管等均需用管件，管件的定义：管道系统中用于直接连接、转弯、分支、变径以及用作端部的零部件，包括弯头、三通、四通、异径管接头、管箍、内外螺纹接头、活接头、快速接头、螺纹短节、加强管接头、管堵、管帽、盲板等。
根据使用温度压力介质的不同，弯头、三通、异径管的管件又分为无缝管件和有缝管件由于管件的种类的不同，一般有四种连接方式，下面分述之1. 对焊连接型管件通常用于公称直径等于或大于2″〔DN50〕的管道，广泛使用于可燃介质和高温、压力等级的介质管道，对焊连接收件比其他连接形式可靠、价格廉价、没有泄漏点管件的厚度，一般用管子表号〔SCH〕表示，弯头、三通的管子表号与管子的表号一样，即管子与管件等壁厚，也可以按等强度选用弯头、三通的壁厚，即管件的表号至少比管子表号大一级管件中的弯头、三通、异径管，一般用无缝钢管热推成型或液压成型，冷压成型的管件以及热加工成型的铬钼钢和不锈钢管件必须进展消除应力热处理管件公称直径X围为DN15～DN600；钢板焊制对焊管件〔即有缝管件〕一般用于大管径连接管件材料一般选择与管子一样材质，成形后管件的硬度值应符合相关要求，焊缝及其热影响区的硬度不应高于管件本体硬度的120％2. 承插焊接型管件承插焊管件通常在小于或等于DN40的焊接连接的管道上使用〔不应用于可能发生缝隙腐蚀的管道〕，管件制造是锻造后在进展机械加工，一般有三个等级，通常使用为SCH803. 螺纹连接收件螺纹连接收件一般采用锻钢、可锻铸铁、铸钢、碳钢等材料制造，使用于压力、温度不高的管道连接。
4. 法兰连接型管件法兰型管件多用于特殊配管，如铸铁管道、衬里管道以及与设备连接等，通常以法兰连接组成法兰管件5. 管件系列种类及代号类 型代号45°弯头长半径45E(L)90°弯头长半径90E(L)短半径90E(S)180°弯头长半径180E(L)短半径180E(S)异径管同心R(C)偏心R(E)三通等径T(S)异径T(R)四通等径T(S)异径T(R)管帽C管件的构造型式不再细述，其尺寸一般为管件的端部外径和管件中心到端面尺寸来限制另外管件的尺寸偏差和形位公差应符合相关标准石化管道施工中常用的管件标准有国标GB12459、石化标准SH3408-96对于超出极限偏差以及形位公差的管件在施工中会引起焊接错边、强力组对等问题，影响管线施工质量管件尺寸极限偏差：管件尺寸形位公差：6. 管件标注识别国标GB12459的标注举例如下例如1：公称通径100mm，外径系列为A系列、壁厚等级Sch40、材料为15CrMo的90°长半径标注为90E(L)-100-Sch40-15CrMo例如1：公称通径100×80mm，外径为B系列、壁厚等级Sch40、材料为20＃的异径接头标注为R(C)-100×80B- Sch40-20石化标准SH3408-96中管件的标注同上，不同之处是管件的外径系列不分AB系列，全部为大外径系列。
7. 管道组成件检验1) 管道组成件的制造单位应具有质量技术监视行政部门颁发的压力管道元件制造单位平安注册证书 2) 有毒可燃介质管道工程使用的管道组成件，应符合设计文件规定及相应标准标准的有关要求 3) 管道组成件必须具有质量证明书或合格证，无质量证明书或合格证的产品不得使用 4) 产品在使用前应对质量证明书认真审查，假设对证明书中的特性数据有异议应进展必要的分析检验 5) 管道组成件在使用前应进展外观检查，其外表应符合以下要求 a) 无裂纹缩孔夹渣折叠重皮等缺陷 b) 锈蚀凹陷及其他机械损伤的深度不应超过产品相应标准允许的壁厚负偏差 c) 螺纹密封面坡口的加工精度及粗糙度应到达设计文件要求或制造标准 d) 有产品标识 6) 合金钢管道组成件主体的关键合金成分，应逐件采用快速光谱分析或其他方法复查并作好标记 7) 设计文件有低温冲击值要求的材料产品质量证明书应有低温冲击韧性试验值，否那么应按金属低温夏比冲击试验方法GB 4159的规定进展补项试验 8) 凡按规定作抽样检查或检验的样品中假设有一件不合格，必须按原规定数加倍抽检，假设仍有不合格那么该批管道组成件不得使用，并应作好标记和隔离 9) 管道组成件应分区存放，不锈钢与非合金钢低合金钢管道组成件不得接触 。
三、 法兰1. 法兰标准概况：国际上主要有两个体系，即以原苏联、德国为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲法兰体系不同的标准，其法兰螺栓孔。
