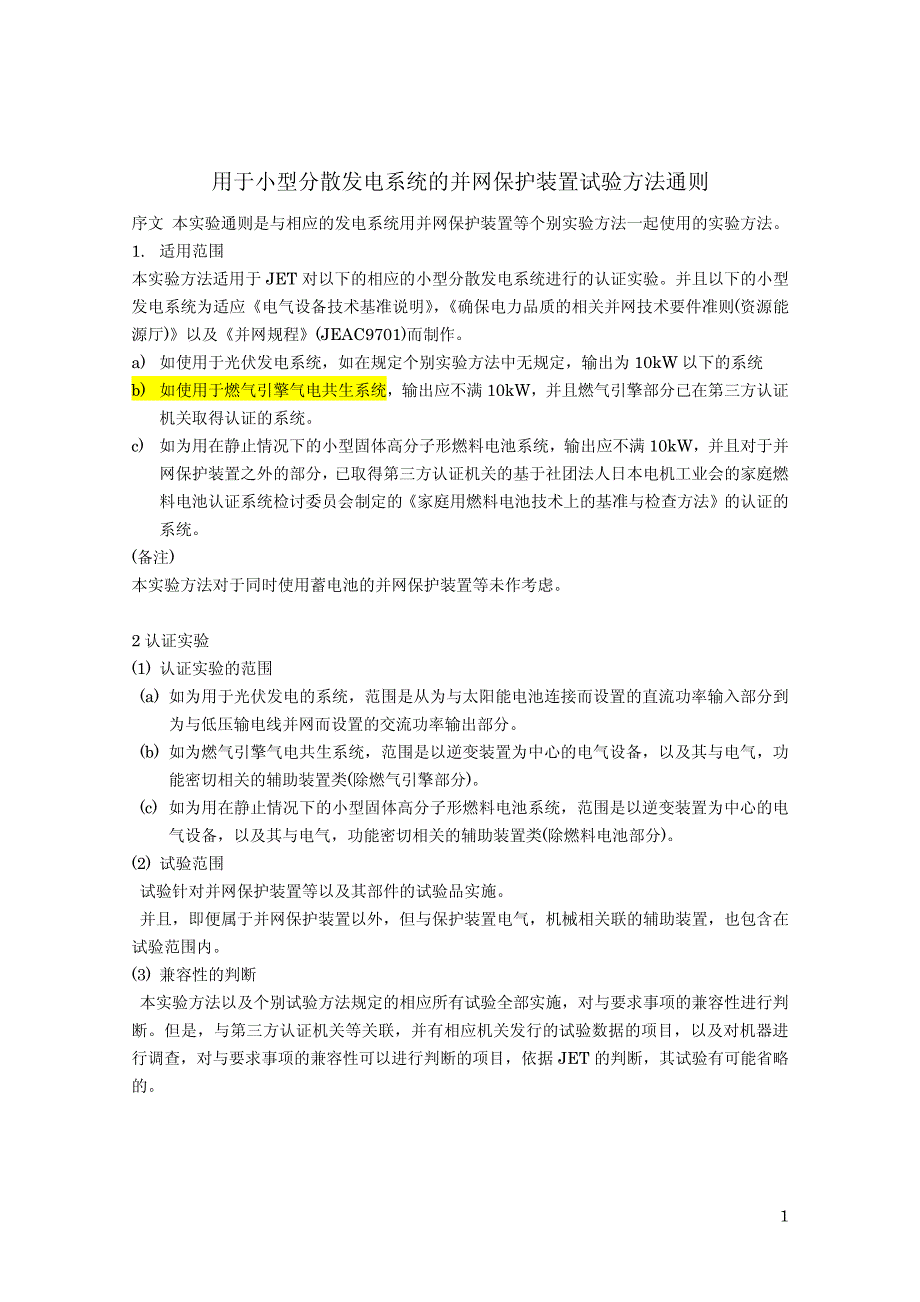

1用于小型分散发电系统的并网保护装置试验方法通则 序文 本实验通则是与相应的发电系统用并网保护装置等个别实验方法一起使用的实验方法 1. 适用范围 本实验方法适用于 JET 对以下的相应的小型分散发电系统进行的认证实验并且以下的小型发电系统为适应《电气设备技术基准说明》 ， 《确保电力品质的相关并网技术要件准则(资源能源厅)》以及《并网规程》(JEAC9701)而制作 a) 如使用于光伏发电系统，如在规定个别实验方法中无规定，输出为 10kW 以下的系统 b) 如使用于燃气引擎气电共生系统，输出应不满 10kW，并且燃气引擎部分已在第三方认证机关取得认证的系统 c) 如为用在静止情况下的小型固体高分子形燃料电池系统，输出应不满 10kW，并且对于并网保护装置之外的部分， 已取得第三方认证机关的基于社团法人日本电机工业会的家庭燃料电池认证系统检讨委员会制定的《家庭用燃料电池技术上的基准与检查方法》的认证的系统 (备注) 本实验方法对于同时使用蓄电池的并网保护装置等未作考虑 2 认证实验 (1) 认证实验的范围 (a) 如为用于光伏发电的系统，范围是从为与太阳能电池连接而设置的直流功率输入部分到为与低压输电线并网而设置的交流功率输出部分。
(b) 如为燃气引擎气电共生系统，范围是以逆变装置为中心的电气设备，以及其与电气，功能密切相关的辅助装置类(除燃气引擎部分) (c) 如为用在静止情况下的小型固体高分子形燃料电池系统，范围是以逆变装置为中心的电气设备，以及其与电气，功能密切相关的辅助装置类(除燃料电池部分) (2) 试验范围 试验针对并网保护装置等以及其部件的试验品实施 并且，即便属于并网保护装置以外，但与保护装置电气，机械相关联的辅助装置，也包含在试验范围内 (3) 兼容性的判断 本实验方法以及个别试验方法规定的相应所有试验全部实施，对与要求事项的兼容性进行判断但是，与第三方认证机关等关联，并有相应机关发行的试验数据的项目，以及对机器进行调查，对与要求事项的兼容性可以进行判断的项目，依据 JET 的判断，其试验有可能省略的 2I. 用语整理 本通则中记载的用语，以《并网规程》(JEAC9701-2006)为准 低压输电线 低压输电线 指向不特定复数的需要低压的住户供给电力的低压输电线一般有，单相 2 线式：100V，单相 3 线式：100V/200V，三相 3 线式：200V 以及三相 4 线式：100V/200V 的方式。
与电网连接 与电网连接 指发电设备与电力电网（以下简称“电网” ）连接另外，在本通则中关于发电设备与电网的连接的记述部分，其内容为通过交流电路部分进行连接的装置不包括通过整流器以直流连接的情况 跳闸 跳闸 指将发电设备从电网分离 跳闸部位 跳闸部位 指可以用遮断装置或遮断器将发电设备从电网分离的部位 并网 并网 指发电设备从与电网连接时刻开始到与电网分离（跳闸）时刻为止的状态 反向潮流 反向潮流 指发电设备设置者的建筑内流向电网的有功功率的潮流 孤岛效应 孤岛效应 发电设备并网的一部分电网因事故等原因和电网的电源分离，在此状态下只有此线路内存在的发电设备继续发电，向线路供给电力的状态 反向充电 反向充电 是孤岛效应的特殊状态，在发电设备设置者的建筑内无反向潮流的状态（在从电网电源分离的电网内，在发电设备设置者建筑物以外没有其他负载的状态）下，从发电设备到与电网电源分离的部位为止只施加了电压的状态 独立逆变 独立逆变 在发电设备从电力电网分离的状态下，只向此发电设备设置者及建筑物内的负载供给电力的3状态 逆变换装置（逆变器） 逆变换装置（逆变器） 利用用于电力的半导体元素制开关，将直流电功率变换为交流电功率的装置。
根据整流的方法，有从逆变器的构成要素取得整流电压的自励式与从逆变器的外部取得整流电压的他励式 保护装置（用于并网的） 保护装置（用于并网的） 由并网必须的保护继电器或者与其同等的功能，检测出孤岛效应或者反向充电的功能，以及用于跳闸的遮断装置等组成，实现并网保护功能的系统的总称 PCS PCS 指逆变装置与保护装置（用于并网的）为一体的装置 专用负载 专用负载 指发电的输出超过向发电设备设置者建筑物内的负载供给的功率的时候，将剩余功率以热的形式回收的散热片等，机器所具备的专用负载 4II．试验方法 1. 构造试验 [试验方法] 电气用品技术准则别表第八 1《共同事项》(参见附录 构造试验明细书)中规定的技术上的基准之外，还要以以下为准 应明确表示下列状态 ·逆变装置 运转/故障 停止/自立运转 ·并网保护装置 开闭器(用于主电源的开关等)的 开/关 [判定基准] ① 以电气用品技术准则别表第八的构造的项目中规定的内容为准 ② 关于表示，可以通过遥控器来表示 2. 绝缘试验 避雷器以电气用品技术准则别表第八附表第三为准，并可从电路上取下 2．1 绝缘电阻试验 [试验方法] ① 用 JIS C 1302 : 2002《绝缘电阻计》中规定的 500V(试验品的定额电压超过 300V小于 600V 的情况下 1000V)的绝缘电阻计或者与其具有同等性能的绝缘电阻计测定 PCS 的输入端子和非充电金属部分以及外壳(如外壳是绝缘体，则指紧贴于外壳表面的金属膜)间的绝缘电阻。
② 测定中，如绝缘电阻值发生变化，取加电压 1 分钟后的值 ③ 关于详细的试验状态，可通过与申请认证者的协商进行另外规定 [判定基准] 绝缘电阻值应在 1MΩ以上 2.2 商用频率耐压试验 [试验方法] ① 在 PCS 的输入端子和非充电金属部分以及外壳(如外壳是绝缘体，则指紧贴于外壳表面的金属膜)间持续一分钟施加1500V(如额定电压为150V以下， 1000V)的交流电压 ② 对于控制电路等通过绝缘变压器的 2 次侧电压充电的部分， 通过变压器 2 次侧电压被充电的部分与非充电金属部以及外壳（如外壳是绝缘体，则指紧贴于外壳表面的金属膜）之间，以及变压器卷线相互间，持续一分钟施加表 1 所示的交流电压值 ③ 对于辅助设备，在充电部分与外壳之间持续一分钟施加表 1 所示的交流电压值 5表 1 试验电压 电压范围(V) 试验电压(V) 30 以下 500 30 以上 150 以下 1000 150 以上 300 以下 1500 300 以上 600 以下 设 2 次侧电压为 E 2E+1000 ④ 关于详细的试验状态，可通过与申请认证者的协商进行另外规定 [判定基准] 在规定的交流电压下连续一分钟，性能上无故障出现。
[备考] ① 单相三线试验品的定格电压视为 200V ② 对于变压器 2 次侧的电路试验，2 次侧的单侧接地的情况下，可将接地取下进行试验 2.3 雷电冲击试验 [试验方法] 在 PCS 的输出端子(整个主电路统一)与非金属部分(接地端子)之间， 施加波头长 1.2μS，波尾长 50μS，波高值 5.0kV 的电压间隔最小为 1 秒，正极性与负极性各 3 回施加 [判定基准] ① 用于绝缘的空隙间不出现闪络或贯穿绝缘体的绝缘破坏 ② 试验后应符合于 2.1 项的绝缘试验 [备考] 进行本实验时，如作为主开闭器使用的漏电断路器发生动作，如果明显可知是由于流过避雷器，噪音防止电容等的漏电电流引起的情况下，可以将漏电断路器的输出输入端子间断路后进行试验 3 保护机能试验 3.1 模拟输入试验 本试验可以在模拟运转状态下实施 另外，关于进入模拟运转(模拟运转状态)的方法，取决于与申请者的协商 3.1.1 交流过电流试验 [试验条件] 通过与认证申请者的协商决定 PCS 的运转状态为模拟运转状态或通常运转状态 [测定方法] ① 在检测装置(交流电流变压器)上施加保护整定值 90％的额定频率的交流电流，渐渐增加电压至保护装置动作为止，测量交流过电流值。
レベル？) 6② 使额定频率的交流电流从 0 阶跃增加(译注 瞬间增加)到整定值的 110%，测量保护装置动作的时间 [判定基准] ① 交流过电流被检出，ゲートブロック 机能发生动作 ② 保护水平应在整定值的±5%以内另外，保护水平的整定值应在额定电流的 150%以下 ③ 动作时间应在 0.5 秒以内 3.1.2 直流过电压及电压不足试验 [试验条件] 通过与认证申请者的协商决定 PCS 的运转状态为模拟运转状态或通常运转状态 [测定方法] ① 使直流电压从保护整定值的 90%开始渐渐上升，测量交流过电压值 ② 使直流电压从额定电压阶跃上升到整定值的 110%，测量保护装置动作的时间 ③ 使直流电压从额定电压阶跃下降到整定值的 90%，测量保护装置动作的时间 [判定基准] ① 直流过电压被检出，ゲートブロック 机能发生动作 ② 保护水平应在整定值的±5%以内 ③ 动作时间应在 0.5 秒以内 3.1.3 直流成分检出试验 本实验适用于不具有防止 PCS 的直流成分流入电网的变压器的 PCS [试验条件] 通过与认证申请者的协商决定 PCS 的运转状态为模拟运转状态或通常运转状态 [测定方法] ① 在直流流出检出电路上市价直流电流，使其渐渐增加至保护装置动作水平，并测量保护水平。
② 使直流电流阶跃状增加到保护水平规定值的 110%，测量保护装置动作的时间 [判定基准] ① 直流电流被检出，开闭器打开以及ゲートブロック 机能发生动作 ② 保护水平应在额定输出电流的 1%以下 ③ 动作时间应在 0.5 秒以内 3.2 实际运转试验 本实验在实际运转状态下进行 3.2.1 交流过电压以及电压不足试验 [试验条件] 7① 按附属图 I 或 II 的电路连接试验电路 ② 交流电源在额定电压及额定频率下运转 ③ 设定 PCS 的输出为额定输出 ④ 将线路阻抗短路 ⑤ 保护装置的保护继电器等的设定：设为检出水平以及检出时限的各整定值 ⑥ 将LDSW合上，将负载大小设置为能消耗 PCS 的额定输出 [测定方法] ① 使交流电压从过电压继电器(OVR)的检出水平的 95%开始渐渐上升， OVR 检出电压异常，测量使 PCS 跳闸的电压检出水平 ② 使交流电压从额定电压阶跃状上升到整定值的 105%，OVR 检出电压异常，测量到PCS 跳闸为止的时限(译注 电压变化到跳闸所需要的时间) ③ 使交流电压从不足电压继电器(UVR)的检出水平的 105%开始渐渐下降，UVR 检出电压异常，测量使 PCS 跳闸的电压检出水平。
④ 使交流电压从额定电压阶跃状下降到整定值的 95%， UVR 检出电压异常，测量到PCS 跳闸为止的时限(译注 电压变化到跳闸所需要的时间) [判定基准] ① 异常电压检出，开闭器开放以及 gate block 机能发生动作 ② 保护水平应在整定值的±2%以内 ③ 检出时限应在整定值的±0.1 秒以内 ④ 即使电网电压恢复正常，规格中明确记载的时间或者被设定好的时间以内(例 150s)不再次与电网连接并且，即使通过运转开关等输入运转开始信号等，阻止再次接入电网时间之内不发生动作 [备考] 交流过电压试验中，在测量检出水平时，电压上升抑制机能发生动作，不能正确测定检出水平的情况下，测量检出水平时可先将电压上升抑制机能屏蔽 3.2.2 频率上升(过频)及低下试验 [试验条件] ① 按附属图 I 或 II 的电路连接试验电路 ② 交流电源在额定电压及额定频率下运转 ③ 设定 PCS 的输出为额定输出 ④ 将线路阻抗短路 ⑤ 保护装置的保护继电器等的设定：设为检出水平以及检出时限的各整定值 ⑥ 将LDSW合上，将负载大小设置为能消耗 PCS 的额定输出 [测定方法] ① 从过频继电器(OFR)的检出水平-0.5Hz 开始，使频率逐渐上升，OFR 检出过频，测8量使 PCS 跳闸的检出水平。
② 使频率从额定频率阶跃状上升到整定值的 105%，OFR 检出频率异常，测量到 PCS跳闸为止的时限(译注 。
