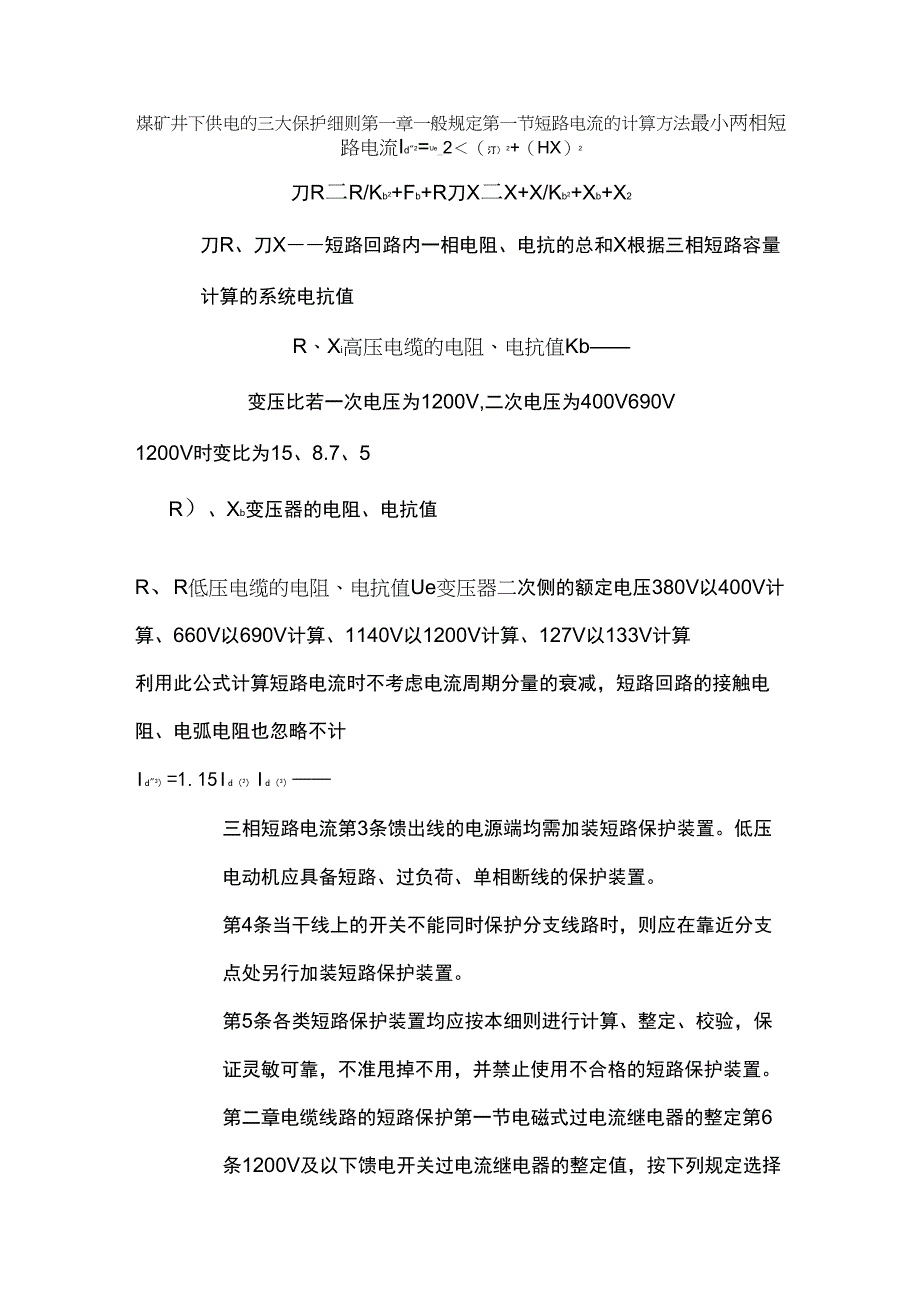

煤矿井下供电的三大保护细则第一章一般规定第一节短路电流的计算方法最小两相短路电流Id"2=Ue_2＜（汀）2+（HX）2刀R二R/Kb2+Fb+R刀X二X+X/Kb2+Xb+X2刀R、刀X――短路回路内一相电阻、电抗的总和X根据三相短路容量计算的系统电抗值R、Xi高压电缆的电阻、电抗值Kb——变压比若一次电压为1200V,二次电压为400V690V1200V时变比为15、8.7、5R）、Xb变压器的电阻、电抗值R、R低压电缆的电阻、电抗值Ue变压器二次侧的额定电压380V以400V计算、660V以690V计算、1140V以1200V计算、127V以133V计算利用此公式计算短路电流时不考虑电流周期分量的衰减，短路回路的接触电阻、电弧电阻也忽略不计Id"3）=1.15Id（2）Id（3）——三相短路电流第3条馈出线的电源端均需加装短路保护装置低压电动机应具备短路、过负荷、单相断线的保护装置第4条当干线上的开关不能同时保护分支线路时，则应在靠近分支点处另行加装短路保护装置第5条各类短路保护装置均应按本细则进行计算、整定、校验，保证灵敏可靠，不准甩掉不用，并禁止使用不合格的短路保护装置第二章电缆线路的短路保护第一节电磁式过电流继电器的整定第6条1200V及以下馈电开关过电流继电器的整定值，按下列规定选择。
对保护电缆干线的装置公式：Iz>IQe+kxEIeIz――过流保护装置的电流整定值IQe――容量最大电动机的额定起动电流，多台电机同时起动时应合计算刀le――其余电机的额定电流之和，kx――需用系数（0.5-1）对保护电缆支线的装置公式：Iz>IQe电机额定起动电流近似等于6倍的额定电流（鼠笼电机）、1.5倍的额定电流（绕线式电机）位于电网末端的，且功率较大的实际起动电流比额定起动电流要大大小I⑵第7条灵敏度校验丄>1.5（1）Iz经校验两相短路电流不能满足（1）时可米取以下措施：1. 1.加大干线支线电缆截面2.减少低压电缆线路的长度（高压深入）采用相敏保护器或软起动等新技术4.增大变压器容量（或采用多台变压器并联）5.增设分段保护开关第二节电子保护器的电流整定第8条馈电开关中电子保护器的短路保护整定按第6条进行整定,其整定范围（3-10）Ie,按第7条进行校验，其过载长延时保护电流整定值按实际负载电流值整定，其整定范围（0.4-1）Ie,1e为馈电开关的额定电流电磁起动器中电子保护器的过流整定值公式:IzWIe当运行中电流超过Iz时视为过载将延时动作,电流达到8倍Iz时视为短路电子保护器瞬时动作。
第10条灵敏度校验「1.28Iz第11条1Qe1200V及以下的电网中，熔体额定电流：1.干线IR|e1.8—2.52.支线IRQe轻载不频繁取2.5、频繁起动和带负载起动1.8-2.5取1.83.对保护照明负荷的装置Izle（照明负荷的额定电流）I⑵第12条校验丄4~74—7熔断系数1140V660V、380V,额定电流100A时取7;125A时取6.4;160A时取5;200A时取4;电压127V时一律取4第三章变压器的保护第13条动力变压器在低压侧发生二相短路时，采用高压配电装置中的过电流保护装置来保护时对于电磁式其一次电流整定值12~14Iz=（IQe-Kx口KbKb变压比1.2〜1.4为可靠系数其余同上灵敏校验变压器丫/Y接线止一1.5kbIZ。
