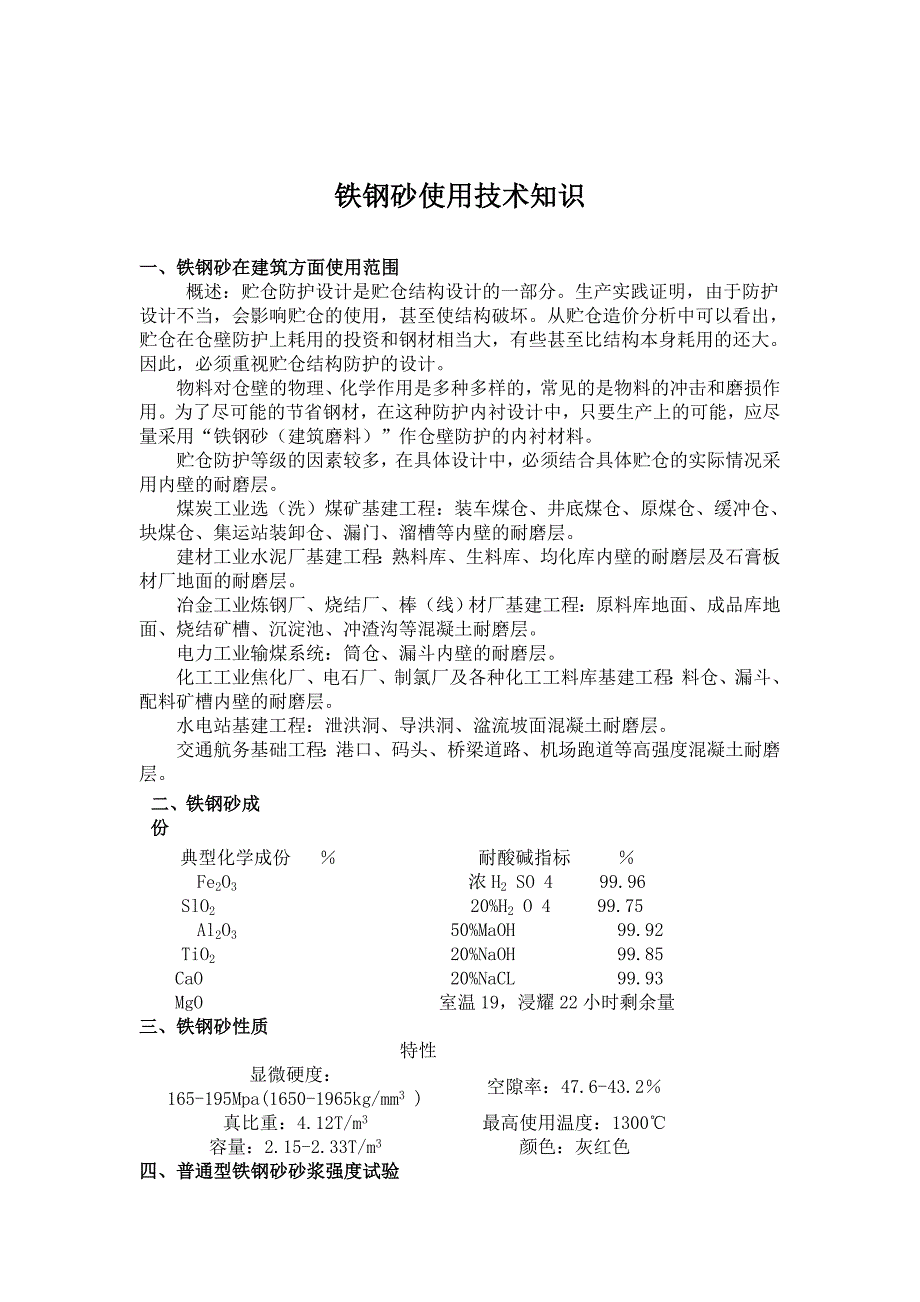

铁钢砂使用技术知识一、铁钢砂在建筑方面使用范围 概述：贮仓防护设计是贮仓结构设计的一部分生产实践证明，由于防护设计不当，会影响贮仓的使用，甚至使结构破坏从贮仓造价分析中可以看出，贮仓在仓壁防护上耗用的投资和钢材相当大，有些甚至比结构本身耗用的还大因此，必须重视贮仓结构防护的设计 物料对仓壁的物理、化学作用是多种多样的，常见的是物料的冲击和磨损作用为了尽可能的节省钢材，在这种防护内衬设计中，只要生产上的可能，应尽量采用“铁钢砂（建筑磨料）”作仓壁防护的内衬材料 贮仓防护等级的因素较多，在具体设计中，必须结合具体贮仓的实际情况采用内壁的耐磨层 煤炭工业选（洗）煤矿基建工程：装车煤仓、井底煤仓、原煤仓、缓冲仓、块煤仓、集运站装卸仓、漏门、溜槽等内壁的耐磨层 建材工业水泥厂基建工程：熟料库、生料库、均化库内壁的耐磨层及石膏板材厂地面的耐磨层 冶金工业炼钢厂、烧结厂、棒（线）材厂基建工程：原料库地面、成品库地面、烧结矿槽、沉淀池、冲渣沟等混凝土耐磨层 电力工业输煤系统：筒仓、漏斗内壁的耐磨层 化工工业焦化厂、电石厂、制氯厂及各种化工工料库基建工程：料仓、漏斗、配料矿槽内壁的耐磨层 水电站基建工程：泄洪洞、导洪洞、湓流坡面混凝土耐磨层。
交通航务基础工程：港口、码头、桥梁道路、机场跑道等高强度混凝土耐磨层 二、铁钢砂成份 典型化学成份 ％ 耐酸碱指标 ％Fe2O3 浓 H2 SO 4 99.96SlO2 20%H2 O 4 99.75Al2O3 50%MaOH 99.92TiO2 20%NaOH 99.85CaO 20%NaCL 99.93MgO 室温 19，浸耀 22 小时剩余量三、铁钢砂性质特性显微硬度：165-195Mpa(1650-1965kg/mm3 ) 空隙率：47.6-43.2％真比重：4.12T/m 3 最高使用温度：1300℃容量：2.15-2.33T/m 3 颜色：灰红色四、普通型铁钢砂砂浆强度试验配合比 抗压强度 说明水份％ 水泥 黄沙 铁钢砂 R 7 天 R 28 天16.5T 320# 29T 580# 0.274 1.000.30 1.2017.2T344# 32.5T 650#以上为重量比 平均 615# 平均 615# 用 425#水泥，人工搅拌振动成型，试块规格： 7.07cm3 抗压强度未剩余数。
五、高强度铁钢砂混凝土及砂浆的级配、水灰、砂灰配合比 砂粒级配比 ％(mm) 配合比(重量) 流动量 容量材料名称20-10 10-65-33-22-1 1-0.5 水 水泥 铁钢砂 mm T/m3铁钢砂砂浆 45 35 10 10 0.35 1.00 3.0 100 3.21铁钢砂砂浆 35 35 30 0.35 1.00 3.0 100 3.21铁钢砂砂混凝土 20 30 20 30 0.35 1.00 2.5 105 3.29六、高强度铁钢砂混凝土、砂浆、各项强度试验 抗压强度kg/cm3抗劈拉kg/cm3 抗冲击试验 抗冲击试验 磨损度材料名称 28 天 7.07cm32815cm3 28 天高强磨度 h/cm磨损率 kg/cm2 h抗冲击 kg/cm3脆度 摩擦系数 f铁钢砂砂浆 960 35.5 1.613 1.956 0.63 1020 0.295铁钢砂混凝土 840 49.5 1.724 1.952 0.69 1217 0.30七、掺减水剂的铁钢砂砂浆的性能 配合比每方材料用量 (公斤)抗压强度 (kg/cm2 )抗折强度 (kg/cm2 )抗冲动强度 (时/厘米)容量外加剂掺量%流动度(mm)水：水泥：铁钢砂 水水泥铁钢砂 28 天 28 天 28 天吨/m30 120 0.32：1：2 298 931 1862 967 130 1.57 3.090.5 120 0.32：1：3 240 750 2250 1031 132.2 1.64 3.24根据试验证明上列，“高强度铁钢砂”如掺入 0.5%的“ONT-2”减速水剂后减水 19%，每方砂浆可用水泥 180 公斤，其抗压、耐磨等强度还能进一步提高，现举下表对比试验，加以说明。
以上各项试验数据，均系“中国磨料磨具磨削研究所”、“南京水利科学研究材料结构研究所”、“成勘院科研所”及“长江水利水电科学研究所”共同协作研究，对铁钢砂耐磨层做出了各项试验，并用“铁屑砂浆”即“辉绿岩铸石”等耐磨材料也做出了对比性试验，其结果如“抗压强度”超过“铁屑砂浆”50％左右，“耐冲磨强度高于“铁屑砂浆”4 倍同“辉绿岩铸石”相比，其“耐冲击度”和“脆性值”都高于于“铸石”的两倍左右，在其它性能方面，如“耐酸碱度”、“摩擦系数”等则近似于“铸石”的性能但是“铁钢砂混凝土”每立方米工程造价，低于“铸石”的两倍多建筑上采用该产品做成“铁钢砂混凝土及砂浆耐磨层”，其抗压强度、劈拉强度、耐冲磨强度、摩擦系数等方面，都超过了“铁屑砂浆耐磨层”，同时该砂能耐酸碱液腐蚀，而铁屑则易发生腐锈脱落因此，近十几年来我国煤炭、电力、建材、化工、冶金、水利枢纽工程等工业各项基建工程的耐磨层，都广泛使用我厂生产的“铁钢砂”做混凝土及砂浆耐磨层因此该产品在现代工业冶金建设中是你最理想的耐磨材料八、铁钢砂颗粒基本尺寸范围 包装、运费、另外结算基本尺寸范围 粒度号（粒目） 包装用途1-0.5mm 30-20# 每袋 50kg 建筑：砂浆耐磨层2-1mm 18-12# 每袋 50kg 建筑：喷砂除锈及建筑耐磨层3-2mm 10-8# 每袋 50kg 建筑：喷砂除锈及建筑耐磨层5-3mm 8-5# 每袋 50kg 建筑：砂浆混凝土耐磨层10-6mm 4-2# 每袋 50kg 建筑：做耐磨层20-10mm 2-1# 每袋 50kg 建筑：做耐磨层30-20mm 2-2.5# 每袋 50kg 建筑：做耐磨层九、铁钢砂混凝土的级配及施工要求 1、铁钢砂混凝土配合比：1：0.35：3（水泥：水：铁钢砂） 2、施工办法：用 425 或 525 号以上的普通水泥，混凝土厚度 180-250mm，铁钢砂料径 0.5-20mm 或 0.5-30mm 或 0.5-40mm，抹面部分料径为 0.5-5mm。
具体按照设计要求厚度施工或参照煤炭部 T82-701 设计标准施工 3、强度要求：抗压强度≥960 公斤/平方厘米，在试验配合比中，以增加铁钢砂粒径，则强度增大高强度混凝土耐磨层，其质耐磨抗压，凝固性强 4、容量：每立方米铁钢砂混凝土用铁钢砂 2.5 十、铁钢砂砂浆的级配及施工要求 在贮库（原料库、均化库、成品库、料库、漏门）内壁用铁钢砂砂浆抹面部分按 1：3 水泥铁钢砂砂浆抹 30mm 厚，具有较强的耐磨性如配铁丝网，可承受一定的冲击力） 1、铁钢砂砂浆配合比（重量比）：水：水泥：铁钢砂＝0.35：1：3 2、铁钢砂粒级比：a 3-5mm 0.5-3mm b 2-3mm 0.5-2mm45% 55% 35% 65%3、强度要求：抗压强度≥500 公斤/平方厘米 4、施工方法：用机械搅拌，抹灰厚度为 30 毫米其施工方法有： （1）现抹：在混凝土壁上，分层抹至设计厚度； （2）配钢丝网：在钢筋混凝土壁上，预埋 Φ4 间距 500 毫米的钢筋头或用（钉枪）水泥钉，施工时用钢筋（或水泥钉）固定钢丝网，然后在钢丝网上压抹铁钢砂砂浆。
5、容量：每立方米铁钢砂砂浆用铁钢砂 2.2 吨十一、铁钢砂耐磨层工程应用施工参数 铁钢砂产品广泛用于冶金工业炼钢厂、烧结厂、棒（线）材厂，基建工程、原料库地面、成品库地面、烧结矿槽、深淀池、冲渣沟、配料矿槽、料仓等混凝土耐磨层有很强的耐磨性、冲击性工程名称 用途 高强度铁钢砂浆、砼 铁钢砂粒度原料库地面 防止生铁块冲击磨损 180-250mm 砼 5-30mm成品库地面 叉车装卸车磨损 180-250mm 砼 5-30mm沉淀池 四周及池底砼耐磨层 150-180mm 砼 5-20mm烧结矿槽 内壁做耐磨层 200-250mm 砼 6-30mm冲渣沟 内壁做耐磨层 30-40mm 砂浆 0.5-5mm溜槽、料仓 内壁做耐磨层 30-50mm 砂浆 0.5-3mm井底煤仓 内壁做耐磨层 100-250mm 砼 1-30mm斜煤仓 防止块煤冲击磨损 100-250mm 砼 1-30mm选煤厂煤仓 内衬磨损 40-150mm 砼 1-20mm同仓内壁 内衬磨损 30-50mm 砼 1-5mm溜槽 内衬磨损 100-200mm 砼 1-30mm。
