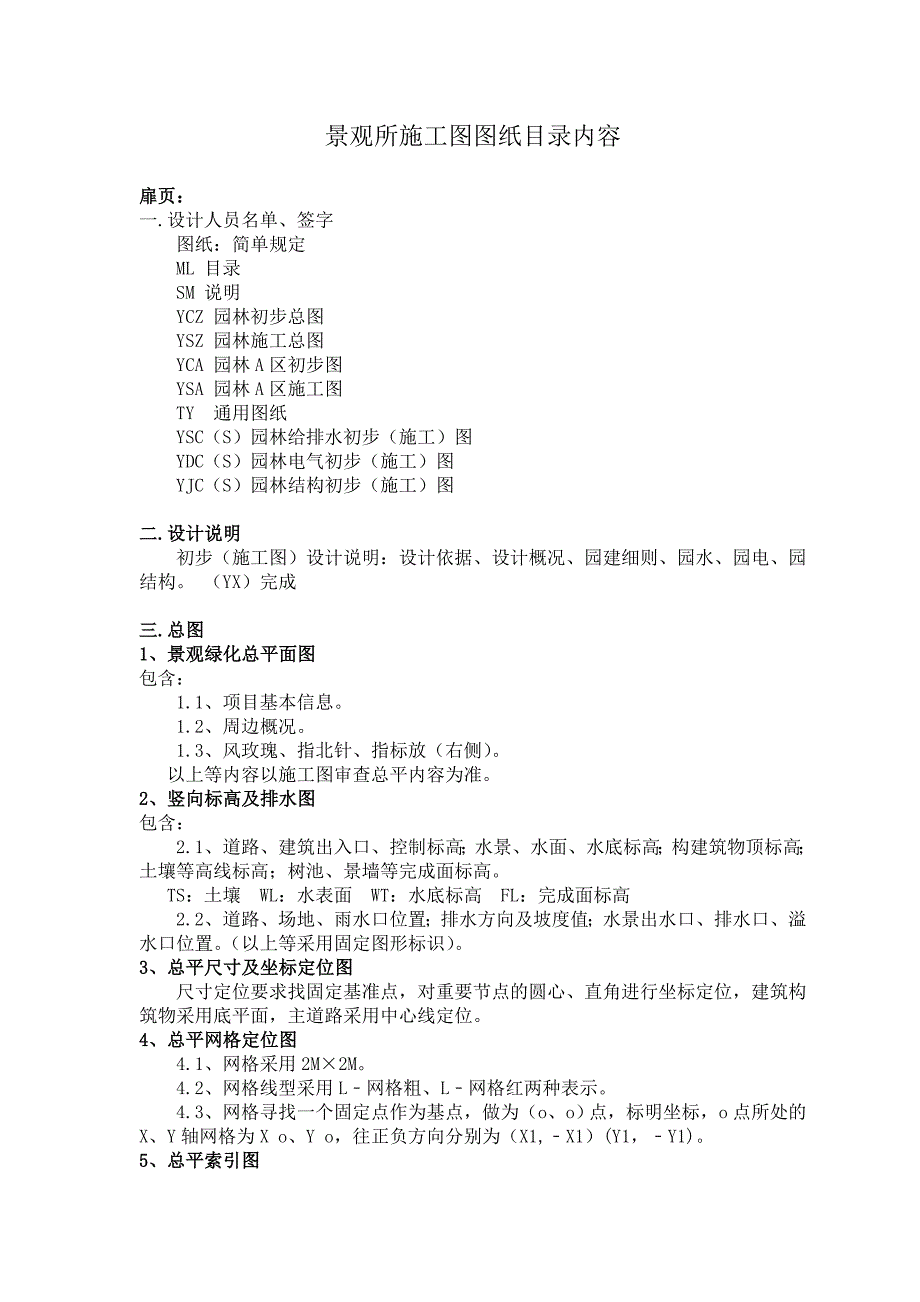

景观所施工图图纸目录内容扉页：扉页： 一.设计人员名单、签字 图纸：简单规定 ML 目录 SM 说明 YCZ 园林初步总图 YSZ 园林施工总图 YCA 园林 A 区初步图 YSA 园林 A 区施工图 TY 通用图纸 YSC（S）园林给排水初步（施工）图 YDC（S）园林电气初步（施工）图 YJC（S）园林结构初步（施工）图二二. .设计说明设计说明 初步（施工图）设计说明：设计依据、设计概况、园建细则、园水、园电、园 结构 （YX）完成三三. .总图总图 1 1、景观绿化总平面图、景观绿化总平面图 包含： 1.1、项目基本信息 1.2、周边概况 1.3、风玫瑰、指北针、指标放（右侧） 以上等内容以施工图审查总平内容为准 2 2、竖向标高及排水图、竖向标高及排水图 包含： 2.1、道路、建筑出入口、控制标高；水景、水面、水底标高；构建筑物顶标 高；土壤等高线标高；树池、景墙等完成面标高 TS：土壤 WL：水表面 WT：水底标高 FL：完成面标高 2.2、道路、场地、雨水口位置；排水方向及坡度值；水景出水口、排水口、 溢水口位置 （以上等采用固定图形标识） 3 3、总平尺寸及坐标定位图、总平尺寸及坐标定位图 尺寸定位要求找固定基准点，对重要节点的圆心、直角进行坐标定位，建筑构 筑物采用底平面，主道路采用中心线定位。
4 4、总平网格定位图、总平网格定位图 4.1、网格采用 2M×2M 4.2、网格线型采用 L﹣网格粗、L﹣网格红两种表示 4.3、网格寻找一个固定点作为基点，做为（o、o）点，标明坐标，o 点所处 的 X、Y 轴网格为 X o、Y o，往正负方向分别为（X1,﹣X1）(Y1，﹣Y1) 5 5、总平索引图、总平索引图5.1、无须分区的项目，采用节点及剖面，直接索引索引采用偏 45°索引 5.2、分区索引，采用分区表示 5.3、建筑采用顶平面图 5.4、采用绿地填充和铺装填充，存在文字标注，去除其它类如尺寸标注方式6 6、总平铺装图、总平铺装图 6.1、总平标明基本平面上采用的所有材料的规格、色彩及面层加工式，采用 例如：400×400×50，淡黄色满枝面花岗岩 6.2、铺装总平细致到各种铺装的分隔线，无须标明每块铺装的规格 6.3、相对复杂的铺装节点，可采用铺装索引 6.4、铺装总平，采用建构筑物底平面图 6.5、无绿地填充、树木及各类标识 6.6、颜色及材料对应、面层方法见下表 7 7、绿地计算痕迹图（初步阶段）、绿地计算痕迹图（初步阶段） 7.1、采用彩图出图 7.2、采用固定表格及填充方式。
（表格见下附录） （LLX 负责） 区分公园及居住区的不同表达 8 8、灯具布置图、灯具布置图 8.1、采用标准表格格式标明 ⑴.灯具类型 ⑵.功率 ⑶.色温 ⑷.高度 ⑸.使用范围 ⑹.示意图所在图案 ⑺.数量 8.2、灯具布置宜采用，氛围、营造为主导向的布置方式，大致采用间距见附 录 （ZK 负责） 8.3、布置图中应包含水泵、配电房、音响位置及基础数据 9 9、小品及家具布置图、小品及家具布置图 9.1、小品及家具包含：户外桌椅、儿童活动用具、户外遮阳用品、体育运动 健身产品、成品雕塑、垃圾桶、垃圾收集点、指示牌等一系列户外用品的布置，包 含围墙定位图 9.2、采用统一的平面图列及表格，同时包含数量及示意图所在图号 （ZK） 9.3、除雕塑或须设计师设计的户外用品外，均在通用图给出示意图，标明设 计意向，材料及基本规格 9.4、户外用品在剖立面图中出现，须与平面风格及尺寸结合设置 9.5、如垃圾桶、体育运动设施、指示牌等须与规范结合设置 1010、溪流定位图、溪流定位图 10.1、针对部分设计存在溪流而专门定位的情况 10.2、采用网格定位、坐标及尺寸定位相结合的方式 10.3、给出溪流基本大致的位置及景石的堆砌大小。
1111、总图补充细则、总图补充细则 11.1、各总平为保持图面干净，须保证各图所需元素的完整，而其它元素的选 择如尺寸定位图中，出现尺寸，而不必出现标高等 11.2、总平规定的图例采用后，规范统一 11.3、总平出图可采用 2 张 base，一张粉色，一张灰色（用于灯具、水、电、 小品及家具的 base） 11.4、总平的 base 可保证基本的线及文字，或各总平必须出现的平面，而其余可在图纸空间出现 11.5、以图纸空间出图，每张图生成一个文件，保持显示的快捷、干净四四. .分区图纸分区图纸 1、分区图纸总则 1.1、分区采用 1:20、1:50、1:100 的比例 1.2、分区采用 A、B、C、……的表示方式 1.3、分区图采用图纸空间，每个分区包含尺寸及坐标定位图，铺装及索引图1.4、各分区特有节点，如廊、亭、景墙特色铺装等须在分区图内解决，其余 通用做法归纳入通用做法 2、分区详图注意点 2.1、详图图纸，除包含平、立、剖外，须包含水、电、结构的细节如水池 的进水口、溢水口、排水口，水池边壁灯具的位置，结构详图等 2.2、各节点材料须明确，并标明规格及材料间的连接方式，如木材与混凝土 的角钢固定或预埋。
2.3、节点的尺寸、标高须明确五五. .通用图通用图 通用图的采用，用于区别于分区，而在整个地块存在通用性的图纸 1、包含围墙详图、车行道、人行道、园路无障碍坡道、雨污水盖板、沿路排水沟、 雨水口、水喉、灯具底座、旗杆底座、体育运动设施及儿童活动设施、预埋底座、 灯具示意图，小品及家具示意图，地下室顶板排水做法，草坪排水做法，沿路卵石 排水沟做法等一系列详图 2、须建立完整的图库，以加快绘图速度。
