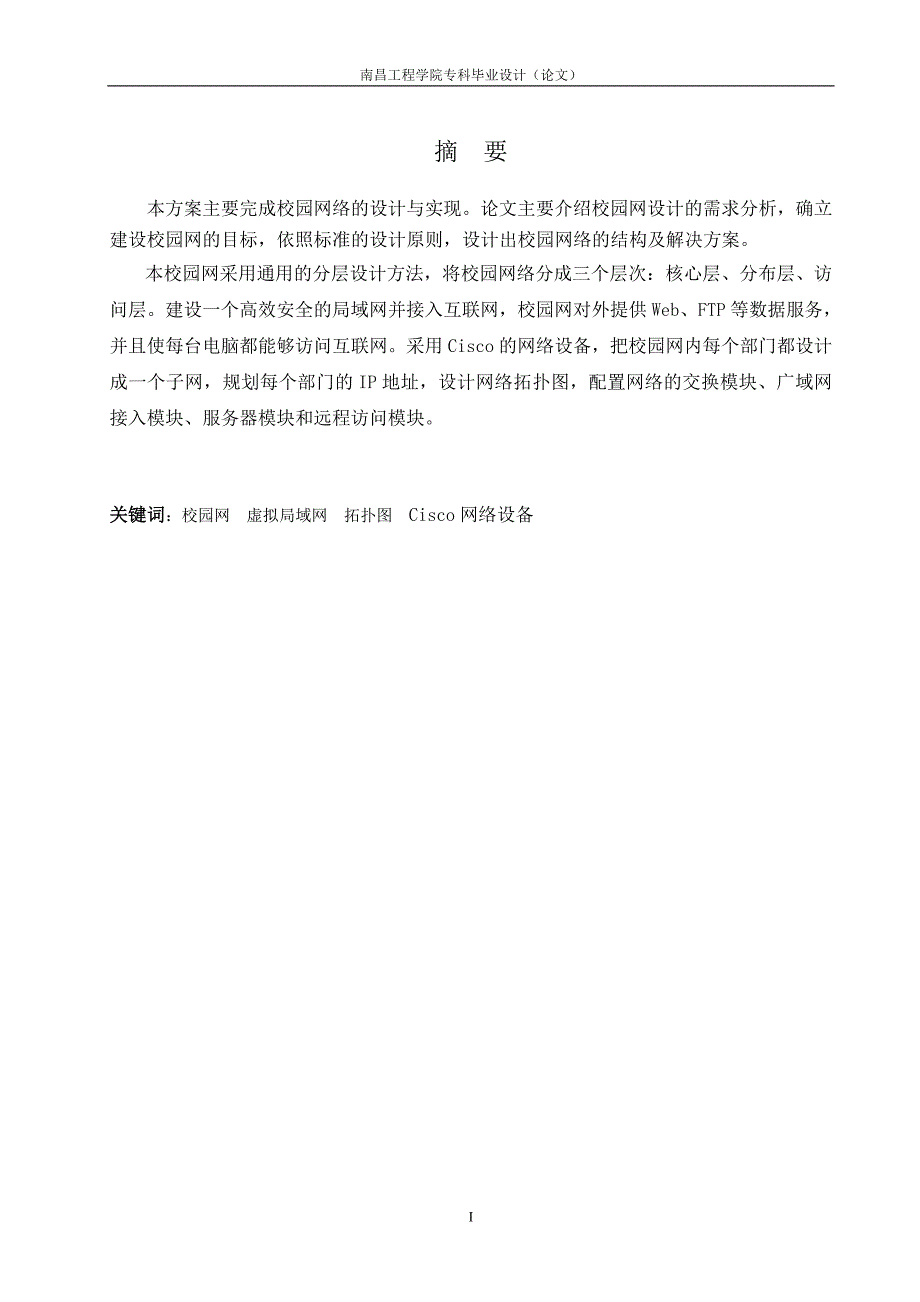

南昌工程学院专科毕业设计（论文）摘 要本方案主要完成校园网络的设计与实现论文主要介绍校园网设计的需求分析，确立建设校园网的目标，依照标准的设计原则，设计出校园网络的结构及解决方案本校园网采用通用的分层设计方法，将校园网络分成三个层次：核心层、分布层、访问层建设一个高效安全的局域网并接入互联网，校园网对外提供Web、FTP等数据服务，并且使每台电脑都能够访问互联网采用Cisco的网络设备，把校园网内每个部门都设计成一个子网，规划每个部门的IP地址，设计网络拓扑图，配置网络的交换模块、广域网接入模块、服务器模块和远程访问模块关键词：校园网 虚拟局域网 拓扑图 Cisco网络设备AbstractThe main campus network design and implementation. The paper mainly introduces campus network design requirement analysis, establish the goal of building campus network, according to the standard of design principle, design of campus network structure and solutions.The network layer by the general design method, will be divided into three levels: the campus network convergence layer, core, access layer. Building a high security of campus network and provide access to the Internet, Web, FTP data services, and make every computer can access the Internet. Using the network equipment, Cisco network engineering design methods, the campus every sector within a subnet, planning and design of each department, designing the IP address of the network topology configuration of network, the exchange of module, wan access module, the server module and remote access module.Key words: Campus network Virtual LAN Topological graph Cisco network equipment33目录摘 要 IAbstract II第一章 引言 11.1 研究概况及发展趋势综述 11.2 研究校园网的目的和意义 11.3 研究内容及实验方案 2第二章 需求分析 32.1 应用背景需求分析 32.2 业务需求分析 32.3 管理需求分析 32.4 网络安全需求分析 42.5 网络环境需求分析 4第三章 校园网系统设计说明 53.1 校园网设计原则 53.2 网络协议选择 53.3 千兆以太网 63.4 主干网络的选择 63.5 系统安全性的实现 7第四章 校园网络方案描述 84.1 设备选型 84.2 网络系统拓扑图 124.3 VLAN及IP地址规划 12第五章 校园网络整体解决方案 135.1 交换模块设计 135.1.1 配置访问层交换机 135.1.2 配置分布层交换机 175.1.3 配置核心层交换机 215.2 广域网接入模块设计 235.2.1 配置接入路由器 InternetRouter 的基本参数 235.2.2 配置接入路由器 InternetRouter 的各接口参数 235.2.3 配置接入路由器 InternetRouter 的路由功能 245.2.4 配置接入路由器 InternetRouter 上的 NAT 245.2.5 配置接入路由器 InternetRouter 上的 ACL 255.3 远程访问模块设计 275.3.1 配置物理线路的基本参数 275.3.2 配置接口基本参数并指定 IP 地址池 285.3.3 配置身份认证 285.4 服务器模块设计 295.5 相关测试、诊断命令 30结束语 31参考文献 32致谢 33第一章 引言 本方案参照当今校园网发展趋势，并结合实际情况而设计。
建设校园网有非常大的理论意义和实践意义本方案为实现校园网所需的各项功能而设计出一个合理的解决方案1.1 研究概况及发展趋势综述 在网络信息时代的今天，面向新的需求和挑战，为了提高学校的科研、教学、管理等各方面的技术水平，为研究开发和培养高层次人才建立现代化平台，建立Intranet技术的高速多媒体校园网是非常必要的 校园网建设的目标主要是建立以校园网络为基础的行政、教学及师生之间交互式管理系统，逐步建立校园信息网络，实现办公自动化；为开展网上远程教学、多媒体交互式立体教学模式的探索提供高速、稳定的支持平台；逐步建立计算机辅助教学、计算机辅助考试等系统，为实现多媒体课件制作网络化，教师备课电子化、多媒体化打好基础；保证网络系统的开放性、可持续性发展，便于以后集成视频会议、视频点播等高层次教学功能1.2 研究校园网的目的和意义校园网是各种类型网络中的一大分支，有着非常广泛的应用作为新技术的发祥地，学校、尤其是高等学校，和网络的关系十分密切，网络最初是在校园里进行实验并获得成功的，许多网络新技术也是首先在校园网中获得成功，进而才推向社会的本课题的理论意义和实践意义：1.校园网的建设和发展是推进素质教育的需要 互联网已成为学校培养学生道德品质、创新能力等方面的新环境，成为培养高素质人才的崭新的平台，是学校推进素质教育的需要。
2.校园网的建设和发展是学校教育改革的战略制高点 创建丰富多彩的校园网络文化对于转变陈旧的教育思想和观念，促进教学内容、教学方法、教学结构和教学模式的改革，对于深化基础教育改革，提高教育质量，培养高素质的创新人才具有深远意义3.校园网的建设和发展是学校教育现代化的重点标志 运用现代教育技术建设和发展校园网，营造清新的校园网络文化氛围，就是从根本上落实教育的战略地位，解放教师的生产力，推动和发展教师、学生的创造力的一种创新优势的重要标志1.3 研究内容及实验方案研究内容： 建设一个高效安全的局域网并接入互联网，校园网对外提供Web、FTP等数据服务，每台电脑都能够访问互联网采用cisco的网络设备，把校园网内每个部门都设计成一个子网，规划每个部门的IP地址，设计网络拓扑图，配置网络的交换模块、广域网接入模块、服务器模块和远程访问模块实验方案:目前一般将校园网划分为核心层、分布层和访问层，对于规模不大的校园网，核心层与汇聚层可以合在一起，以简化网络体系但是，校园网的建设是一个渐进过程，网络的不同层次可能由不同的投资者分别建设，同一个层次也可能由多个投资者分别建设本校园网采用这种通用的分层方法，将校园网络分成三个层次。
网络中心为核心层：核心层的功能主要实现骨干网络之间的优化传输，骨干层设计任务的重点是冗余能力、可靠性和高速的传输分布层负责网段的逻辑分割，聚合路由路径，收敛数据流量访问层是用户进入网络的入口，将流量馈入网络第二章 需求分析 需求分析是网络建设的第一步，本方案从应用背景、业务需求、管理需求等几个方面进行需求分析2.1 应用背景需求分析为了提高学校的管理效益和教学质量，开展学校现代化教育建设，建设具有规模的校园网络，Intranet技术的高速多媒体校园网是必要的整个高速多媒体校园网建设原则是“经济高效、领先实用”，既要领先一步，具有发展余地，又要比较实用 校园网是集计算机技术、网络技术、多媒体技术于一体的系统，能够最大限度地调动学生对教学内容的积极性2.2 业务需求分析本校园网为中小型规模的组网，节点数500个，但对通信量的要求较高，因此要求“千兆主干中跑，百兆到桌面”，并要求支持多媒体的应用本校园网需要实现的业务有：Web服务：所有合法用户可以通过Web浏览的方式获得校园网络中的信息，学生可以通过Web浏览的方式学习；FTP服务：教师可通过FTP服务器下载或上传课件资料；DNS、目录服务器：提供域名解析以及目录服务；邮件服务器：提供邮件收发服务；数据库服务器：提供各种数据库服务；打印服务器：提供打印机共享服务；网管服务器：对校园网网络设备进行综合管理。
2.3 管理需求分析随着网络复杂度的增加，给网络管理带来成级数增加的工作量网络管理要求解决的问题包括： ⑴虚拟局域网管理、分配目前的虚拟局域网主要基于交换机端口划分，如果一个部门扩展新的入网点，扩展将改变交换机端口设置管理软件需提供远地虚拟网的修改功能⑵对所有网络设备端口的监视和管理对所有网络设备的远程配置和控制，包括网络设备端口的开启和关闭，整个网络的故障检测，故障自动报警功能，整个网络性能的统计和分析报告，甚至收费按照这些网络管理的需求，应采用基于GUI界面的网络管理软件2.4 网络安全需求分析 校园网络安全主要考虑以下几方面要求：各个部门、系所访问网络的控制，各单位之间在未经授权的情况下，不能相互访问网络需要建立防火墙，禁止外部用户未经许可访问内部的数据，或者内部用户未经许可访问外部数据 对安全问题的考虑主要是两个方面：校园网应该是一个开放的系统，它不需要与政府或商业公司那样的网络安全保密性；另外，校园网应该是安全的，它不应该受到恶意的攻击而无法运行，一些科研成果也不应该对任何人都开放主要利用虚拟网技术和防火墙技术来合理解决安全与开放的问题 2.5 网络环境需求分析运动场学生公寓学生公寓学生公寓教师公寓图书馆实验楼教务处教学楼计算机中心教师公寓 该学校占地180亩，现有在校生2000多名，教职员工100多名。
学校主要建筑分布如图2－1所示：图2－1 学校主要建筑分布图第三章 校园网系统设计说明 一个好的校园网应该按照标准的设计原则，采用国际化设计标准，合理的选择网络技术，网络的安全性也是非常重要的3.1 校园网设计原则1.实用性与先进性 根据学校实际情况和特点，在设计中特别强调实用性与先进性的结合，应采用成熟的网络技术，保证校园网实用；跟踪国际网络技术的新发展，设计技术先进的网络在保证校园网可靠、实用、先进的基础上，可以提供研究先进网络技术的科研环境，方便学校的科研与开发 2.开放性与标准化 整个校园网的设计采用开放的网络体系，以方便网络的升级、扩展和互联同时，在选择服务器、。
