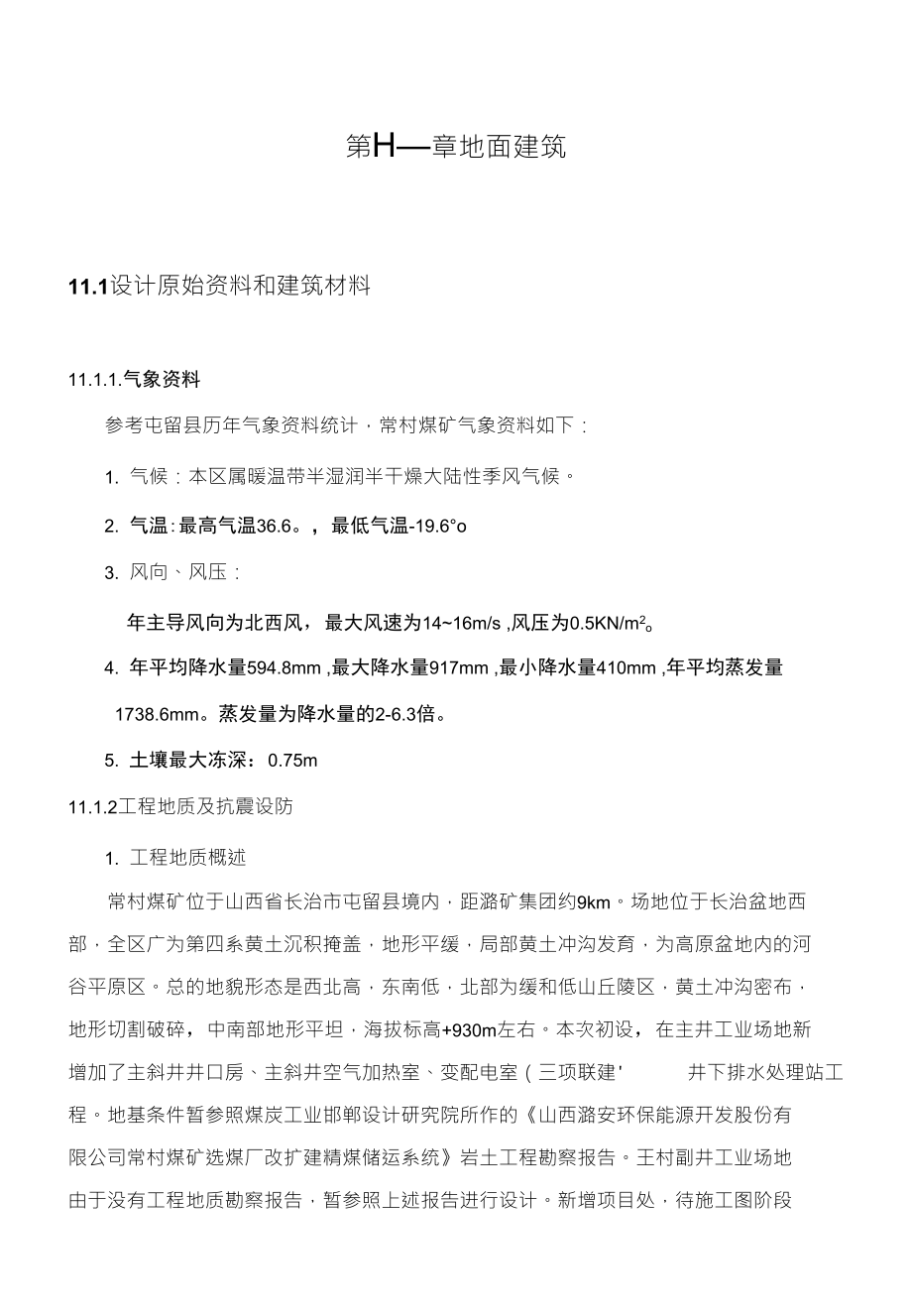

第H—章地面建筑11.1设计原始资料和建筑材料11.1.1.气象资料参考屯留县历年气象资料统计，常村煤矿气象资料如下：1. 气候：本区属暖温带半湿润半干燥大陆性季风气候2. 气温:最高气温36.6最低气温-19.6o3. 风向、风压：年主导风向为北西风，最大风速为14~16m/s ,风压为0.5KN/m2o4. 年平均降水量594.8mm ,最大降水量917mm ,最小降水量410mm ,年平均蒸发量1738.6mm蒸发量为降水量的2-6.3倍5. 土壤最大冻深：0.75m11.1.2工程地质及抗震设防1. 工程地质概述常村煤矿位于山西省长治市屯留县境内，距潞矿集团约9km场地位于长治盆地西 部，全区广为第四系黄土沉积掩盖，地形平缓，局部黄土冲沟发育，为高原盆地内的河 谷平原区总的地貌形态是西北高，东南低，北部为缓和低山丘陵区，黄土冲沟密布， 地形切割破碎，中南部地形平坦，海拔标高+930m左右本次初设，在主井工业场地新 增加了主斜井井口房、主斜井空气加热室、变配电室（三项联建 井下排水处理站工 程地基条件暂参照煤炭工业邯郸设计研究院所作的《山西潞安环保能源开发股份有 限公司常村煤矿选煤厂改扩建精煤储运系统》岩土工程勘察报告。
王村副井工业场地 由于没有工程地质勘察报告，暂参照上述报告进行设计新增项目处，待施工图阶段 均需作详勘所参考地质报告土层自上而下分为12层①层杂填土04如］:灰褐红砖色，稍湿，松散含灰渣、碎屑等杂物，上部有厚约30cm 的混凝土路面，厚度0.30m-10.2m ,平均厚度1.75m②层黄土状粉质粘土3（硼|）］:红褐色，可塑〜基硬塑；层厚0.9m〜4.6m ,平均厚度3.16m地基承载力特征值fak=160kPao③层黄土状粉质粘土［Q3（ ai+pi）］:褐黄色，可塑;层厚4.8m〜6.7m ,平均厚度5.66m地基承载力特征值fak=170kPao其它层土质情况详见勘察报告2. 工程地质特点该场地地形平坦，地层结构简单，物理力学性质均匀，无不良地质作用分布，场区 稳定性良好，场区局部有I级非自重湿陷性黄土该场地为可进行建设的一般场地，建筑场地类别为II类建筑物及构筑物的基础形式及埋深参照此勘察报告设计，对所有基 础下的地基按换填2m深的3:7灰土考虑地下水：稳定水位埋深为8.70 ~ 8.90m ,地下水对混凝土结构及混凝土结构中的钢筋无蚀性3. 抗震设防根据中华人民共和国国家标准《建筑抗震设计规范》GB50011-2001附录A《我国主 要城镇抗震设防烈度、设计基本地震加速度和设计地震分组》，本区抗震设防烈度为6 度，设计基本地震加速度值为0.05g，设计地震分组为第三组。
本设计以此为依据对地 面建筑物进行抗震设防根据《建筑工程抗震设防分类标准》（GB50223-2004 ）划分为 乙类的建（构）筑物的有：主斜井井口房、副立井井口房、副立井井架、副立井提升 机房；通风机房及风道；变电所及室外构架和线路；供水系统：取水构筑物、水处理 构筑物及加压泵房等上述建（构）筑物应提高一度采取抗震构造措施11.2工业建筑物及构筑物11.2.1设计原则1. 在满足工艺要求前提下贯彻标准化，模数化原则2. 工业建（构）筑物力求建立统一的建筑风格，施工图设计时对立面设计、外部装 修作统筹安排，力求美观、协调和统一3. 本次设计，本着新项目、新思路、新标准、新理念的原则，单层工业厂房在功 能允许的情况下尽量采用门式刚架、钢结构排架等形式，轻型围护结构，以达到美观、 环保、施工速度快的目的对主斜井井口房、副立井提升机房、锅炉房采用钢筋混凝 土框排架结构，独立基础，煤肝石烧结空心砖作为围护墙，钢筋混凝土屋盖或轻型屋 盖；跨度9m以下，高度5m以下的厂房采用砌体结构、混凝土条基4. 当地建筑材料情况：主要建筑材料如普通水泥、煤肝石烧结多孔砖、空心砖等 可就地解决11.2.2主要建(构)筑物1.主井工业场地(1) 主斜井井口房：井口房、变配电室、空气加热室联合建造。
井口房平面尺寸 21.5mx53.5m ,高度为21.3m ,内部设置绞车平台及动筛平台两层；变配电室三层，局部 一层,高13.7m ,平面尺寸5.25m x40.5m ;空气加热室平面尺寸9.25m x22.5m ,高5.3mo 结构形式为框排架及框架，基础型式为钢筋混凝土单独基础，围护结构采用煤肝石烧 结空心砖2) 井下排水处理站：按工艺布置水工构筑物，设计优先选用国标泵房为砌体结 构2. 王村副井工业场地(1)副立井井架：井架总高度为43.1m ,上天轮中心线标高为35.25m ,天轮直径为4.6m ,因工艺专业提供的钢丝绳破断力较大，经比较该井架采用双斜撑式钢结构，基础 型式为钢筋混凝土单独基础，下设桩基2)副立井井口房:平面尺寸为12.5mx18.5m + 12.5mx12.5m + 12.5m x9m ,高度分别为8.0m、12.8m ,采用钢框架结构，基础型式筋混凝土单独基础，围护结构采用轻钢围护⑶ 副立井提升机房：平面尺寸18.5mx21.5m ,高度为地上18.8m ,地下3m ,采用钢筋混凝土框排架结构，基础型式为钢筋混凝土单独基础，围护结构采用煤肝石烧结空 心砖⑷ 器材库、器材棚、电机车充电间：联合建造，平面尺寸18.5m x66.5m+18m x30m+18.5m x6.5m ,高度为9.5m ,器材库、器材棚内各设有一台10t双梁桥式起重机，采 用门式刚架结构形式，基础型式为钢筋混凝土单独基础，围护结构采用轻钢围护。
⑸35kV变电站：主控楼的平面尺寸10.1mx40.1m ,层数为二层，总高度为11.0m ,采 用钢筋混凝土框架结构，基础型式为钢筋混凝土单独基础，围护结构采用煤肝石烧结 空心砖⑹锅炉房：锅炉间、除尘间采用钢筋混凝土框排架结构，围护结构采用煤肝石烧 结空心砖，基础型式为钢筋混凝土单独基础，屋盖体系选用钢屋架或钢筋混凝土屋面 梁煤仓间采用钢筋混凝土框架结构，围护结构采用煤肝石烧结空心砖，内有4个容量 为70t的钢筋混凝土漏斗仓，基础型式为钢筋混凝土单独基础水处理间、除渣间采用 钢筋混凝土框架结构，围护结构采用煤肝石烧结空心砖，基础型式为钢筋混凝土单独基础烟囱高45m ,出口内径为1.2m，采用砌体结构，基础型式为钢筋混凝土筏板基础7)水池：均采用现浇钢筋混凝土结构，并尽量选用国标图集11.2.3建筑物及构筑物工程量矿井、地面生产系统建筑物及构筑物的工程量及主要技术特征分别详见表11.2-1.11.2-2o。
