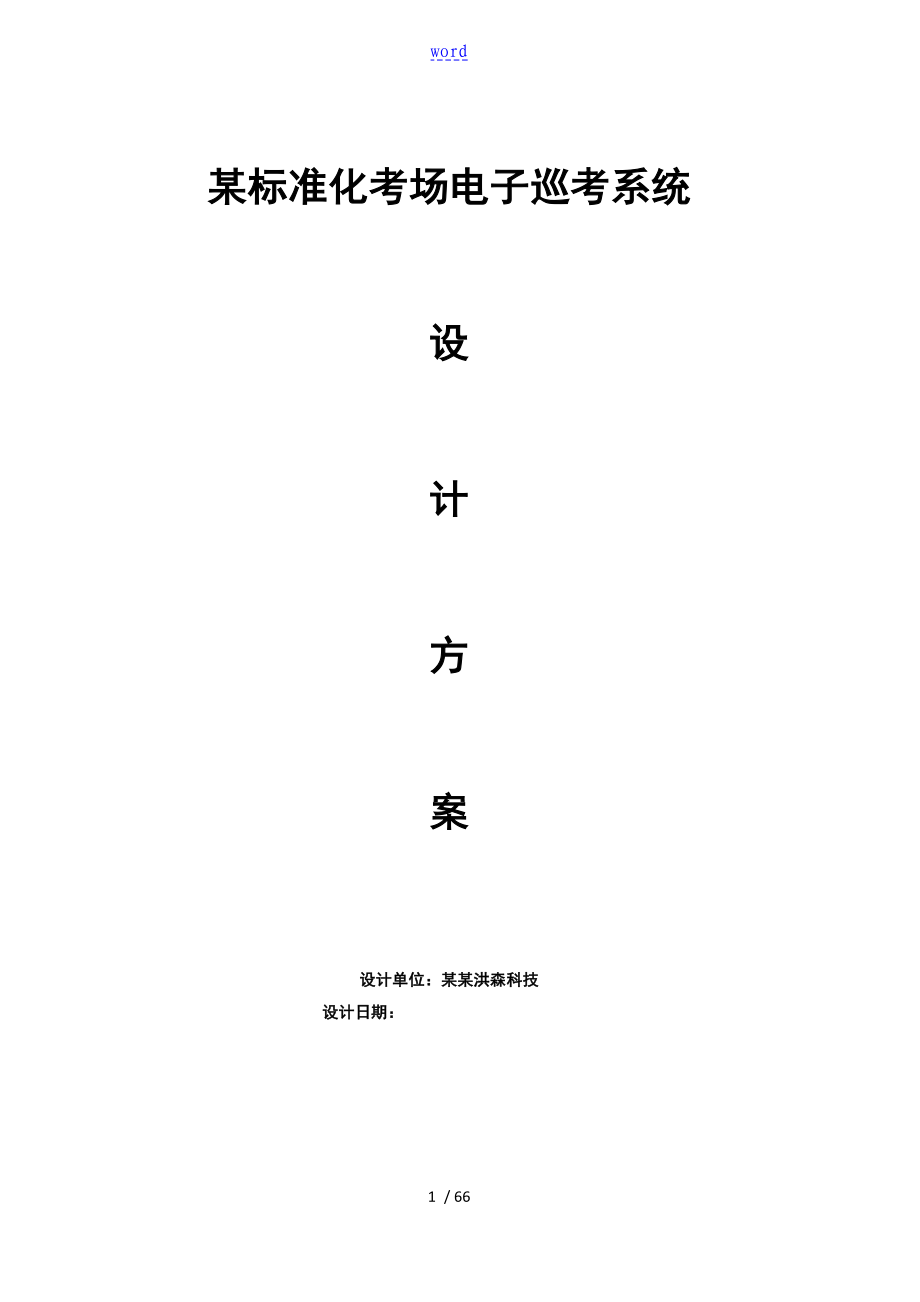

word某标准化考场电子巡考系统设计方案设计单位：某某洪森科技设计日期：目录1前言42项目需求42.1项目建设需求4功能需求5安全需求73系统建设原如此与依据8建设根本原如此83.2 设计依据和标准104系统整体设计11系统设计总架构图11巡考中心机房设计12系统前端设计13系统存储设计145系统功能15实时监控15录像存储与录像回放16电子地图16系统管理功能16数据、日志管理17系统扩容18故障自恢复机制18其它扩展功能186系统安全性19设备安全与可靠性19网络传输与接入安全207系统特色21高清化21网络化21集中存储22良好的开放性22部署简单、使用便捷228考生身份验证子系统22前端显示22查看图形展示24查看历史记录25精简版显示26后台管理26考场信息26考试场次28考生信息28验证结果导出30监考教师库30监考教师签到信息31验证终端使用概述32开机界面32配置数据339信号屏蔽子系统与金属检测器40信号屏蔽子系统40手持式金属检测器4310主要设备介绍44iDMP综合管理平台软件与管理服务器44iD(智能分布式网络视频服务器)45HSV-S6000存储设备521 前言近年来，考试违纪舞弊行为的隐蔽化，舞弊手段的现代化程度越来越高。
随着我国教育改革的不断深入,电子技术与计算机网络技术的不断开展，招生考试的现代化管理水平也在不断提高考场管理实施教育考试网上巡查是新时期考务管理工作的需要建立教育考试网上巡查系统以后，实现多级网上巡查，对考试全过程实施全方位监控和即时录像，能有效地防X考生舞弊等行为的发生同时，实施考场网上巡查又是依法治考的需要教育考试网上巡查系统通过全程录像，对查处考试舞弊提供了有力的证据，能更有效地打击违纪舞弊行为，更好地维护国家教育统一考试严肃性、权威性和公平性 XX地区作为全国经济文化领先的城市，对教育考试电子化建设必然需要走在全国的前列某某市教委指出将全面推动某某全市电子化考场建设的步法，考研、国家英语四六级考试、高考等所有国家级考试的网上巡查将全面推广，通过全面覆盖的“电子眼〞远程监控，让各类舞弊难逃“法眼〞，同时对突发事件也增加应急指挥的功能，增强对突发事件的处理能力2 项目需求2.1 项目建设需求遵照教育部考试中心制订的《国家教育考试网上巡查系统视频标准技术规X》、《国家教育考试考务管理与服务平台网络建设技术规X》、《视频会议系统建设技术规X》等标准，按照统一技术标准、统一管理规定、统一功能的“三统一〞指导思想，实现与上级考务平台的互通互联。
系统总体实现网上巡查、全部某某室监控、考试应急指挥等功能Ø 具体建设需求如下：1〕前端配置高清摄像头，提供良好视音频质量的考试现场监控需要在考场内、某某室、考务室、走廊等考卷流转路途安装高清网络摄像头；同时接入考场的拾音器、音响、报警按扭等设备，并通过G.722、AAC_LC高效音频编码等协议，保证考试监控过程中音视频监控信息的清晰流畅；有作弊或其它紧急事件发生可启动报警按扭，达到事件与时指挥处理的功能2〕需在各考场内配置可组网的考生身份验证设备、无线屏蔽系统和探测器a.考生身份验证系统由两局部组成：考生身份验证监控系统和考生身份验证设备与考生身份验证系统考生身份验证监控系统部署在监控端，主要功能为数据管理与考生验证情况监控与统计报表，同时在身份验证设备里面部署身份验证系统，完成考生身份验证 b.以考点为单位，部署考场无线信号屏蔽干扰系统每个标准化考场内将配备一套无线信号屏蔽器，实现对考场100MHz-2700MHz频率X围内可疑信号无缝屏蔽，从而达到防控目的 c.可在考点配置手持金属探测器，防止、管制刀具等危险品入考场3〕需在监控中心部署视频会议系统，在考场和监控中心部署广播对讲系统。
视频会议系统部署在校级指挥中心，用于实现指挥中心与教委考试院的对接而IP广播对讲系统的建设主要包括在监考机房安装对讲设备，各个标准化考场内安装对讲设备，使广播对讲系统用于高校内部对考试的应急指挥4〕系统可进展大容量高度集成的存储系统，进展巡查画面的存储需在中心平台利用磁盘阵列实现对所有监控前端的集中存储，所有前端监控画面必须保证具备重要考试期间全部进展存储 系统单台存储设备需提供较大存储容量，提高单台设备使用效率的同时，减少存储设备数量，提高系统的集成度和稳定性 针对重要考试阶段的视频录像，需提供一年的数据备份存储5〕新建的考试巡查系统能够与某某市教委考试巡查系统进展对接 新建考试巡查系统除能够实现校园内部的考试巡查、日常安保功能之外，还能够与某某市教委考试巡查系统进展对接在重大考试期间，某某市教委能够通过学校的考试巡查系统实时调看学校内考试现场的情况，进展考试巡查6〕该系统需要结合分级、分层、分权的管理机制进展图像资源的合理化调用，不同级别、不同层次的用户对图像资源的使用权限、优先次序是不同的这就要求系统必须支持分层组网架构，且具有灵活的用户管理能力7〕作为一个资源共享的平台，该系统需要保证资源的某某性、运行的稳定性，因此系统必须具备可靠、强大的安全特性。
2.2 功能需求该系统应能实现不同设备与系统的互联、互通、互控，实现视音频与报警信息的采集、传输/转换、显示/存储、控制；进展身份认证和权限管理，保证信息的安全；应能与报警系统联动，并提供与其他业务系统的数据接口主要包括：1〕实时图像点播应能按照指定设备、指定通道进展图像的实时点播，支持点播图像的显示、缩放、抓拍和录像，支持多用户对同一图像资源的同时点播，支持IP 组播技术2〕远程控制应能通过手动或自动操作，对前端设备的各种动作进展遥控；应能设定控制优先级，对级别高的用户请求应有相应措施保证优先响应3〕存储和备份 系统的数据库在记录图像信息的同时还应记录与图像信息相关的检索信息，如设备、通道、时间、报警信息等系统应能存储5天以上的视音频信息，对需要长期保存的信息可配置专用存储设备备份4〕历史图像的检索和回放应能按照指定设备、通道、时间、报警信息等要素检索历史图像资料并回放和下载；回放应支持正常播放、快速播放、慢速播放、逐帧进退、画面暂停、图像抓拍等；支持回放图像的缩放显示5〕报警管理报警的接收和分发：应能接收报警源发送过来的报警信息，根据报警处置策略将报警信息分发给相应的系统、设备进展处理。
报警源包括前端报警〔探测〕设备/报警子系统、监考设备的视频移动侦测输出和现有公共网络报警系统的联动输出报警联动：假如报警位置存在监考设备，报警发生时应能通过预设方式自动调用视频或声音信息进展报警复核，并触发录像系统应支持与其它多种类型报警系统进展报警联动报警记录：当发生报警时，监考中心应记录报警的详细信息，如报警地址、报警所属组织、报警类型、报警时间等6〕系统的人机交互应具有直观、友好、简洁的人机交互界面；应具有视频画面分割显示、信息提示等处理功能；应能反映自身的运行情况，对正常、报警、故障等状态给出指示；应具有视频会议、对讲、监听、指挥调度功能；7〕用户与权限管理系统应具有对接入的用户进展授权和认证的功能用户与权限管理可由各级考试巡查系统中心独立执行，也可集中执行用户与权限管理模块应定义用户对设备的操作权限、访问数据的权限和使用程序的权限系统中心的用户应有权限获取所辖X围内的历史图像和实时监视图像，当需要获取非管辖X围内的历史图像和实时图像时，应取得有效授权系统可提供对前端设备进展独占性控制的锁定与解锁功能，锁定和解锁方式可设定8〕网络与设备管理应能在监考管理平台X围内对系统设备、网络进展管理，收集、监测网络内的监考设备、相关服务器的运行情况；对有权限调用访问本级监考中心的用户应能进展监考。
9〕网络信息安全管理系统应具备保证信息安全的各项措施，包括身份认证、设备认证、前端设备和社会监考资源的接入安全、移动监考系统的接入和传输安全、图像信息的防篡改等10〕日志管理日志包括运行日志和操作日志两种，运行日志应能记录系统内设备启动、自检、异常、故障、恢复、关闭等状态与发生时间；操作日志应能记录操作人员进入、退出系统的时间和主要操作情况支持日志信息的查询和报表制作等功能11〕网络带宽系统中心网络带宽规划设计主要应考虑前端设备接入监考中心、监考中心互联、用户终端接入监考中心和预留的网络带宽 12〕系统中心内部与监考中心间互联的IP网络性能指标系统中心内部与监考中心间互联的网络性能指标应符合通信行业标准YD/T 1171-2001 中所规定的1 级〔交互式〕或1 级以上服务质量〔QoS〕等级具体指标如下：网络时延上限值为400ms时延抖动上限值为50ms丢包率上限值为1×10-313） 系统图像质量应保证图像信息的原始完整性，即在色彩复原性、图像轮廓复原性〔灰度级〕、事件后继性等方面均与现场场景保持最大相似性系统的最终显示图像应达到四级〔含四级〕以上图像质量等级，对于电磁环境特别恶劣的现场，图像质量应不低于三级。
高风险对象的图像存储、回放的图像分辨率应与其相对应的风险等级划分规定的要求相一致，保证目标图像质量的有效性经智能化处理的图像，其质量不受上述等级划分要求的限制，但对指定目标的处理，其处理前后的保存信息应保持一致14) 应配有考生身份验证管理系统、无线通信设备屏蔽设备和金属物品探测设备2.3 安全需求根据管理需求，为确保系统内信息内容的某某性、完整性和可用性，整个系统应具有一定的安全性和某某性一级安全性：物理设备安全性，主要包括网络安全性和设备安全性，网络安全性是指承载网络具有一定的防止网络攻击的防御能力和防御措施设备安全性是整个教育考试考务管理系统中的设备必须是经过安全技术防X检测的设备，数字设备必须具有安全保护措施〔如密码保护〕二级安全性：在本系统中，为了保证信息来源的真实可靠，保证信息使用的合法有效，需要有一种机制来验证系统中各方的真实身份安全认证是电子监考系统正常运行的保证，它涉与到访问控制、身份认证、数据完整性和安全审计等过程在该系统中，采用访问控制和身份认证保证整个系统的安全三级安全性：保证重要数据的安全性，必须确保用户数据和图像数据的安全，用户数据由二级进展分布式存储，图像数据由学校考试巡考监控中心进展存储，重要数据或案件数据采用上级服务器进展存储和巡考监控中心备份存储。
3 系统建设原如此与依据考试网上巡查系统建设就是要以信息技术为先导，优化整合不同科技资源，建设纵向贯穿、横向集成、互联互通的信息系统，促进现场勘查与处置、物证鉴定、探测与监考等相关技术的综合应用，因此，系统的整体建设目标应该是一个数字化、网络化、智能化的平台所谓数字化，指利用国家规定的高效视频编解码压缩技术〔如MPEG-4〕，可以在已有的各类数字传输网络上以非常低的带宽占用实现远距离图像传输，而且可通过与计算机技术的结合实现灵活、丰富、广泛的多媒体应用，对图像的观看可以利用计算机、监视器等各种手段所谓网络化，指以网络化的信号传输与控制为依托，以数字化的视频压缩、传输、存储和播放为核心，通过设立中心监考平台实现对系统内所有视频编解码器、流媒体服务器、矩阵等设备的集中管理与控制，用户仅需通过IE浏览器登录中心监考平台。
