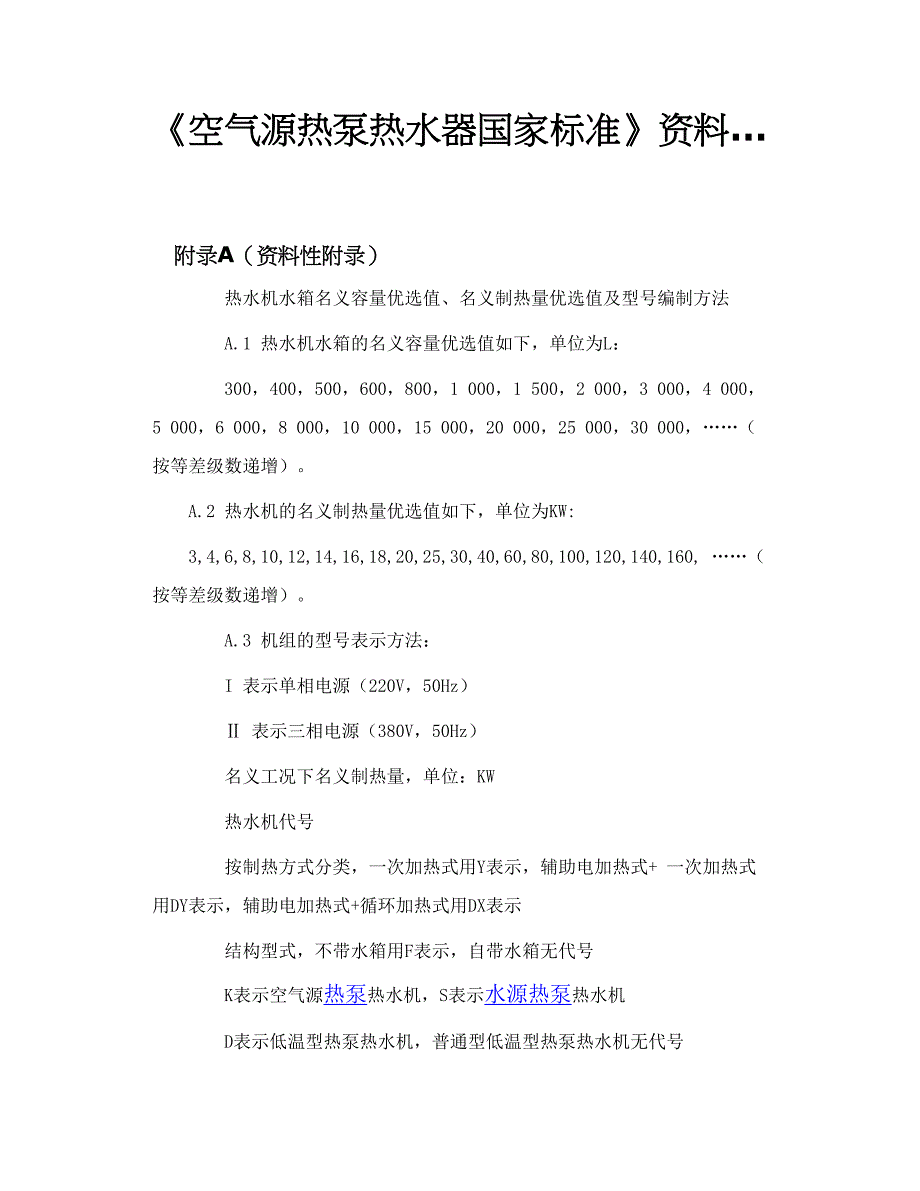

《空气源热泵热水器国家标准》资料… 附录A（资料性附录） 热水机水箱名义容量优选值、名义制热量优选值及型号编制方法 A.1 热水机水箱的名义容量优选值如下，单位为L： 300，400，500，600，800，1 000，1 500，2 000，3 000，4 000，5 000，6 000，8 000，10 000，15 000，20 000，25 000，30 000，……（按等差级数递增）A.2 热水机的名义制热量优选值如下，单位为KW:3,4,6,8,10,12,14,16,18,20,25,30,40,60,80,100,120,140,160, ……（按等差级数递增） A.3 机组的型号表示方法： I 表示单相电源（220V，50Hz） Ⅱ 表示三相电源（380V，50Hz） 名义工况下名义制热量，单位：KW 热水机代号 按制热方式分类，一次加热式用Y表示，辅助电加热式+ 一次加热式用DY表示，辅助电加热式+循环加热式用DX表示 结构型式，不带水箱用F表示，自带水箱无代号 K表示空气源热泵热水机，S表示水源热泵热水机 D表示低温型热泵热水机，普通型低温型热泵热水机无代号 A.3.1 型号示例： DKYRS-20I表示使用单相电源（220V），名义工况下名义制热量为20KW的自带水箱空气源一次加热式低温型热泵热水机。
KFXRS-12Ⅱ表示使用三相电源（380V），名义工况下名义制热量为12KW的不带水箱空气源循环加热式普通型热泵热水机 KFDYRS-160Ⅱ表示使用三相电源（380V），名义工况下名义制热量为160KW的不带水箱空气源辅助电加热式型热泵热水机 SDXRS-20I表示使用单相电源（220V），名义工况下名义制热量为20KW的自带水箱水源辅助电加热式、循环加热式普通型热泵热水机 SFYRS-12Ⅱ表示使用三相电源（380V），名义工况下名义制热量为12KW的不带水箱水源一次加热式普通型热泵热水机 附录B(规范性附录) 热水机性能制热量试验方法 B.1 试验方法分类 B.1.1 本附录规定了两种试验方法 a)一次加热式热泵热水机的试验方法； b）循环加热式热泵热水机的试验方法 B.2 一次加热式热水机的试验方法 B.2.1 试验装置 B.2.1.1 热源侧 按照GB/T 10870—2001中5.1.1的规定提供水条件；空气侧采用GB/T 17758规定的空气焓差法中的室内空调装置使其达到热源侧环境温度条件 B.2.1.2使用侧 试验装置如图B.1所示 1---试验水箱； 2---温度计； 3---被试机； 4---流量计。
图B.1 一次加热式热泵热水机试验装置 B.2.2 试验要求 B.2.2.1 机组的使用侧和热源侧的进（出）水温度，热源侧的空气温（湿）度、流量以及所有这些参数的允许偏差应符合考核工况表规定试验工况的要求 B.2.2.2 电源的电压、频率符合试验工况的要求 B.2.3 试验规定 B.2.3.1 一般规定 按GB/T 10870—2001中4.1的规定 B.2.3.2 试验规定 热水机的进（出）水应符合考核工况表规定试验工况的要求测量应在机组试验工况稳定30min后进行，每隔10min测量记录一次，直至连续4次的测量数据满足工况和测量规定为止；第一次测量至第四次测量记录的时间称为试验周期，在该周期内允许压力、温度、流量和液面作微小的调节 B.2.4 机组制热量 机组制热量按GB/T 10870—2001中5.1.4规定计算 B.3 循环加热式热水机的试验方法 B.3.1 试验装置 B.3.1.1 热源侧 按GB/T 10870—2001中5.1.1规定提供水侧条件；空气侧采用GB/T 17758规定的空气焓差法中的室内空调装置使其达到热源侧环境温度条件 B.3.1.2 使用人侧 试验装置如图B.2所示，循环加热式热水机按热水机提供水泵和热水机不提供水泵分为两种形式。
对于不提供水泵的热水机，选配水泵，使循环水流量保持一定值循环水流量的值由在机组名义制热量条件下，假设循环水在热水机换热端温升5℃计算得到 qv=0.86×qn/5 ……………………………(B.1) 式中： qv ---循环水流量，单位为立方米每小时（m3/h）； Qn---热泵热水机名义制热量，单位为千瓦(kW） 对于提供水泵的热水机，热水机提供的水泵按正常使用情况运行，调节试验装置，使热水机的进出口压差保持在设计值 1――被试机组； 2――水泵； 3――标准水箱； 4――温度计 图B.2 循环加热式热泵热水机使用侧试验装置 标准水箱液面高为H，分别在标准水箱液面高1/4H附近处和3/4H附近处同一水平方向分别均匀布置4个温度测点，共8个温度测点 B.3.1.3 应记录的数据 a）热源侧：干球温度、湿球温度（空气源热水机）；进水温度、水流量（水源热水机）； b) 使用侧：被加热水的质量，加热时间，加热时间内的热水机耗电量，初始水温度，终止水温度，循环水流量 B.3.2 试验要求 B.3.2.1 热水机的使用侧和热源侧的进（出）水温度，热源侧的空气温（湿）度以及所有这些参数的允许偏差应符合考核工况表规定试验工况的要求；标准水箱内的水量为热泵热水机lh加热的产水量。
B.3.2.2 电源的电压、频率符合试验工况的要求 B.3.2.3 试验设备需进行标定 B.3.2.4 管道和标准水箱需进行保温处理 B.3.2.5 标准水箱内各测点温度与平均温度之差的绝对值应不大于0.3℃ B.3.3 试验装置的标定 B.3.3.1 试验装置应定期进行标定试验，以验证试验装置的测量准确度标定试验至少每半年一次试验装置作重大改变后也应进行标定试验 B.3.3.2 标定试验的装置如图B.3所示标定装置代替被测试热泵热水机连接到测试装置上 B.3.3.3 在标定试验时，调节热源侧和使用侧工况使之与热水机试验考核工况表相一致，并在允许偏差范围内 1――电加热器或其他换热设备； 2——水泵； 3——标准水箱； 4――温度计 图B.3 循环加热式热泵热水机的试验标定装置 B.3.3.4 标定装置采用电加热器或其他换热设备，电加热器的输入热量按下式计算： φr＝Pr…………………………(B.2) 式中： φr——电加热器的制热能力，单位为千瓦（kW）； Pr——电加热器的输入功率，单位为千瓦（kW） B.3.3.5 标定装置的输出热量按式B.3计算。
B.3.3.6 标定装置的输入热量（电加热器输入热量按式（B.2）计算）与测得的输出热量之差应在4%以内，则认为试验装置是合格的 B.3.4 试验规定 B.3.4.1 一般规定 按GB/T 10870—2001中4.1的规定 B.3.4.2 试验规定 保证测试前机组、管道及水箱内水排尽向测试水箱补入一定质量的水，水的质量为该试验工况下要求的试验水量，见表2或表3 当进水温度稳定在略低于表2或表3规定的初始水温度值，且热源测温度符合表2或表3规定值时，开机运行标准水箱内水的平均温度达到表2或表3规定的该试验工况下的终止水温度后，关机 在测试水箱注水端布置流量计，或利用称重的方式记录注入标准水箱水的质量在测试水箱内布置温度测点，记录标准水箱内水的平均温度功率计记录从试验计时点开始（水箱内水平均温度为试验工况表规定的该试验工况下的初始水温度）到计时点终止（水箱内水的平均温度为试验工况表规定的该试验工况下的出水温度）的被试机耗电量 B3.5 机组制热量 机组制热量按式B.3计算: Qh= C×G×(t2－t1)/(3600×H×1000)＋QX＋Q1 ……………(B.3) 式中： Qh—-热泵热水机制热量,单位为千瓦（kW）； C—平均温度下水的比热容,单位为焦耳每千克摄氏度［J/(kg.℃)］； G—被加热水质量,单位为千克（kg）； t1—初始水温度，即为计时点开始时水箱内水的平均温度,单位为摄氏度（℃）； . t2—终止水温度,即为计时点结束时水箱内水的平均温度,单位为摄氏度（℃）； H—加热时间,即为计时点计时开始到计时结束所用时间,单位为小时(h)； QX—标准水箱和管道的蓄热,单位为千瓦(kW)； Q1—标准水箱和管道的漏热,单位为千瓦(kW）。
其中，QX按式（B.4）计算： QX= ×（t2-t3） …………………(B.4) 式中： Ci—平均温度下管道和水箱各部件的比热容，单位为焦耳每千克摄氏度［J/(kg.℃)］； Gi—管道和标准水箱各部分的质量，单位为千克（kg） B.3.6 机组消耗功率 E=N0/H …………………(B.5) 式中： E—机组消耗功率，单位为千瓦(kW)； N0—热泵热水机加热一个周期的总耗功，单位为千瓦小时(kW.h) 注：制热量Qh和耗电量N0不包括辅助电加热的制热量和耗电量 B.3.7 性能系数(COP)计算 COP=Qh/E …………………(B.6)4637161:。
