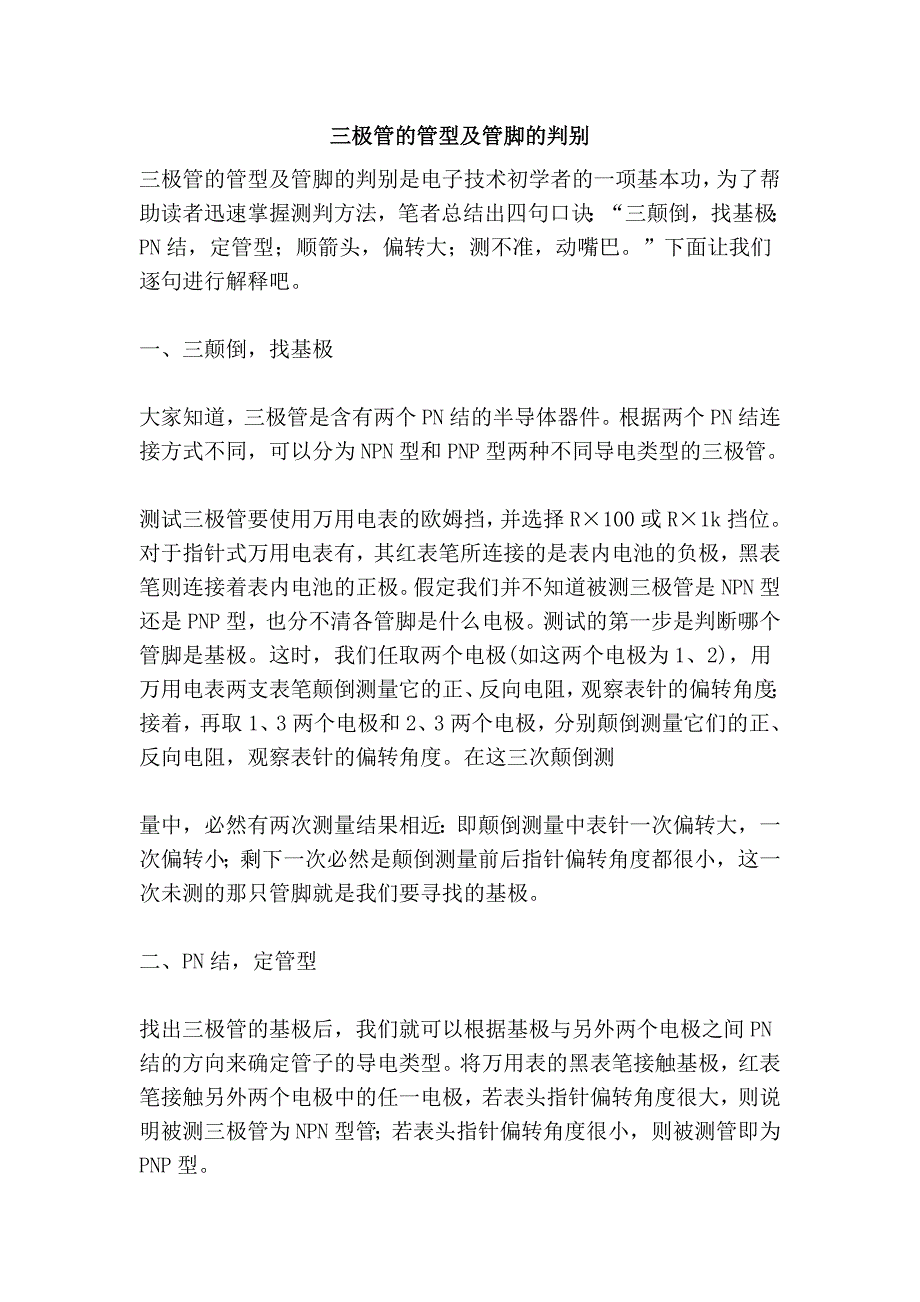

三极管的管型及管脚的判别三极管的管型及管脚的判别三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，笔者总结出四句口诀：“三颠倒，找基极；PN 结，定管型；顺箭头，偏转大；测不准，动嘴巴 ”下面让我们逐句进行解释吧 一、三颠倒，找基极 大家知道，三极管是含有两个 PN 结的半导体器件根据两个 PN 结连接方式不同，可以分为 NPN 型和 PNP 型两种不同导电类型的三极管 测试三极管要使用万用电表的欧姆挡，并选择 R×100 或 R×1k 挡位对于指针式万用电表有，其红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极假定我们并不知道被测三极管是NPN 型还是 PNP 型，也分不清各管脚是什么电极测试的第一步是判断哪个管脚是基极这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取 1、3 两个电极和 2、3 两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度在这三次颠倒测 量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极。
二、PN 结，定管型 找出三极管的基极后，我们就可以根据基极与另外两个电极之间 PN结的方向来确定管子的导电类型将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为 NPN 型管；若表头指针偏转角度很小，则被测管即为 PNP 型 三、顺箭头，偏转大 找出了基极 b，另外两个电极哪个是集电极 c，哪个是发射极 e 呢?这时我们可以用测穿透电流 ICEO 的方法确定集电极 c 和发射极 e (1)对于 NPN 型三极管，由 NPN 型三极管穿透电流的流向原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻 Rce 和 Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c 极→b 极→e 极→红表笔，电流流向正好与三极管符号中的箭头方向一致，所以此时黑表笔所接的一定是集电极 c，红表笔所接的一定是发射极 e (2)对于 PNP 型的三极管，道理也类似于 NPN 型，其电流流向一定是：黑表笔→e 极→b 极→c 极→红表笔，其电流流向也与三极管符号中的箭头方向一致，所以此时黑表笔所接的一定是发射极 e，红表笔所接的一定是集电极 c。
四、测不出，动嘴巴 若在“顺箭头，偏转大”的测量过程中，若由于颠倒前后的两次测量指针偏转均太小难以区分时，就要“动嘴巴”了具体方法是：在“顺箭头，偏转大”的两次测量中，用两只手分别捏住两表笔与管脚的结合部，用嘴巴含住(或用舌头抵住)基电极 b，仍用“顺箭头，偏转大”的判别方法即可区分开集电极 c 与发射极 e其中人体起到直流偏置电阻的作用，目的是使效果更加明显 具体方法是将万用表调至电阻挡的 R×1k 挡，先用红表笔放在三极管的一只脚上，用黑表笔去碰三极管的另两只脚，如果两次全通，则红表笔所放的脚就是三极管的基极（B） 如果一次没找到，则红表笔换到三极管的另一个脚，再测两次；如还没找到，则红表笔再换一下，再测两次如果还没找到，则改用黑表笔放在三极管的一个脚上，用红表笔去测两次看是否全通，若一次没成功再换这样最多测量 12 次，总可以找到基极三极管只有两种类型，即 PNP 型和 NPN 型判别时只要知道基极是 P 型材料还 N 型材料即可当用万用表 R×1k 挡时，黑表笔代表电源正极，如果黑表笔接基极时导通，则说明三极管的基极为 P 型材料，三极管即为 NPN 型如果红表笔接基极导通，则说明三极管基极为 N 型材料，三极管即为 PNP型 最好不用 R*1 挡，有些管子会烧掉的，半导体三极管亦称双极型晶体管，其种类非常多。
按照结构工艺分类，有 PNP 和 NPN 型；按照制造材料分类，有锗管和硅管；按照工作频率分类，有低频管和高频管；一般低频管用以处理频率在 3MHz以下的电路中，高频管的工作频率可以达到几百兆赫按照允许耗散的功率大小分类，有小功率管和大功率管；一般小功率管的额定功耗在 1W 以下，而大功率管的额定功耗可达几十瓦以上共射电流放大系数 ββ 值一般在 20～200，它是表征三极管电流放大作用的最主要的参数反向击穿电压值 U(BR)CEO指基极开路时加在 c、e 两端电压的最大允许值，一般为几十伏，高压大功率管可达千伏以上最大集电极电流 ICM指由于三极管集电极电流 IC 过大使 β 值下降到规定允许值时的电流（一般指 β 值下降到 2/3 正常值时的 IC值） 实际管子在工作时超过 ICM 并不一定损坏，但管子的性能将变差最大管耗 PCM指根据三极管允许的最高结温而定出的集电结最大允许耗散功率在实际工作中三极管的 IC 与 UCE 的乘积要小于 PCM值，反之则可能烧坏管子穿透电流 ICEO指在三极管基极电流 IB=0 时，流过集电极的电流IC它表明基极对集电极电流失控的程度小功率硅管的 ICEO 约为0.1mA，锗管的值要比它大 1000 倍，大功率硅管的 ICEO 约为 mA 数量级。
特征频率 fT指三极管的 β 值下降到 1 时所对应的工作频率 fT的典型值约在 100～1000MHz 之间，实际工作频率。
