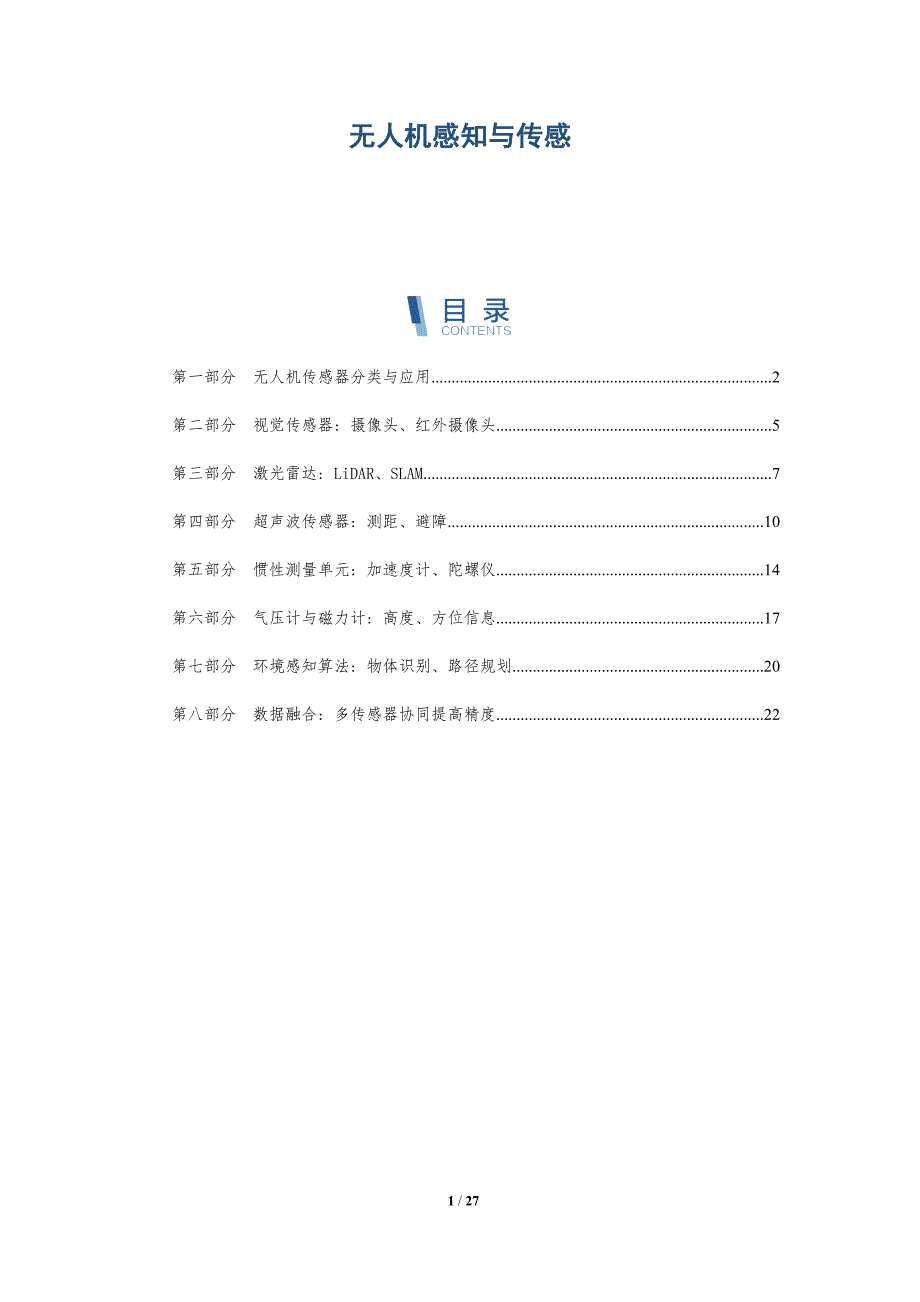

无人机感知与传感 第一部分 无人机传感器分类与应用 2第二部分 视觉传感器: 摄像头、红外摄像头 5第三部分 激光雷达: LiDAR、SLAM 7第四部分 超声波传感器: 测距、避障 10第五部分 惯性测量单元: 加速度计、陀螺仪 14第六部分 气压计与磁力计: 高度、方位信息 17第七部分 环境感知算法: 物体识别、路径规划 20第八部分 数据融合: 多传感器协同提高精度 22第一部分 无人机传感器分类与应用关键词关键要点惯性测量单元（IMU）- IMU 由加速度计、陀螺仪和磁力传感器组成，测量无人机的加速度、角速度和方向 提供稳定可靠的姿态和运动信息，是无人机导航和控制系统的基础 近年来，MEMS 技术的进步使 IMU 尺寸更小、精度更高、成本更低摄像头- 摄像头用于获取无人机周围环境的视觉信息 可分为普通摄像头、多光谱摄像头和热成像摄像头，满足不同的应用需求 随着人工智能技术的发展，摄像头在目标识别、物体跟踪和环境感知方面发挥着越来越重要的作用激光雷达（LiDAR）- LiDAR 发射激光束并接收反射信号，测量物体到传感器的距离 提供高分辨率的空间地图，增强无人机的避障和路径规划能力。
近年来，固态 LiDAR 的兴起减少了移动部件，提高了可靠性和耐用性超声波传感器- 超声波传感器发射超声波并测量其回波时间，感知物体距离 低成本、轻量化，适合近距离探测和避障 在恶劣天气条件下和室内环境中仍能保持稳定性能全球导航卫星系统（GNSS）- GNSS 利用卫星信号确定无人机的绝对位置和速度 提供精确的导航信息，是无人机自主飞行和位置保持系统的关键组成部分 多星座 GNSS 集成可以提高可靠性和准确性气压传感器- 气压传感器测量大气压力，可以确定无人机的相对高度 用于维护无人机的稳定高度，防止碰撞 适用于室内和室外应用，不受 GPS 信号影响无人机传感器分类与应用惯性传感器* 加速度计：测量无人机在其三个轴上的加速度 陀螺仪：测量无人机在其三个轴上的角速度变化 磁力计：测量无人机相对于地球磁场的姿态 惯性导航系统 (INS)：结合加速度计、陀螺仪和磁力计的数据，提供无人机的姿态、角速度和线加速度信息应用：* 姿态、位置和方向估计* 稳定性和控制* 导航和避障气压传感器* 测量无人机相对于大气压力的高度 通过大气压力变化来估计高度变化应用：* 高度保持和控制* 进场和着陆辅助激光雷达* 发射激光束并测量反射光以确定无人机与障碍物之间的距离。
提供高分辨率的 3D 点云数据应用：* 障碍物检测和避障* 地形建模和导航* 目标识别和跟踪雷达* 发射电磁波并测量反射信号以确定无人机与障碍物之间的距离 具有较大的探测范围和全天候能力应用：* 远程障碍物检测和避障* 交通监控和防撞* 搜救行动超声波传感器* 发射超声波并测量反射波以确定无人机与障碍物之间的距离 具有短距离和高精度应用：* 近距离障碍物检测和避障* 室内导航和定位视觉传感器* 摄像头：捕获图像和视频以提供图像信息 红外摄像头：捕获红外辐射以提供热成像 多光谱摄像头：捕获不同波段的光以提供多光谱信息应用：* 物体识别和跟踪* 地形建模和导航* 自主飞行和规划其他传感器* 全球导航卫星系统 (GNSS)：接收卫星信号以确定无人机的全球位置 气流传感器：测量无人机周围的气流速度和方向 湿度传感器：测量空气的湿度水平 温度传感器：测量无人机周围的温度传感器融合不同的传感器提供互补的信息，通过融合来自多个传感器的数据，可以提高无人机感知和传感的精度和鲁棒性传感器融合技术包括：* 卡尔曼滤波：一种最优估计算法，用于基于一系列观测值估计状态变量 粒子滤波：一种基于蒙特卡罗采样的贝叶斯估计算法。
扩展卡尔曼滤波 (EKF)：卡尔曼滤波的非线性扩展 无迹卡尔曼滤波 (UKF)：一种确定性采样技术，用于近似非线性系统第二部分 视觉传感器: 摄像头、红外摄像头视觉传感器：摄像头和红外摄像头摄像头摄像头是无人机感知系统中最常见的视觉传感器，通过采集图像或视频来获取周围环境信息摄像头主要包括镜头、图像传感器和信号处理单元 镜头：负责将外部光线汇聚到图像传感器上，形成清晰的图像影响镜头性能的主要因素包括视场角（FOV）、光圈大小和焦距 图像传感器：将光能转换为电信号，形成数字图像主要类型包括： * CCD（电荷耦合器件）：每个像素是一个电容，通过时序控制将其电荷转移到输出端 * CMOS（互补金属氧化物半导体）：每个像素包含放大器和电荷检测器，可以实现高速度、低功耗和集成度 信号处理单元：对图像进行处理，包括白平衡、色彩校正、降噪和压缩摄像头类型* 单目摄像头：具有单个镜头，提供二维图像，无法获得深度信息 双目摄像头：具有两个平行排列的镜头，可以提供立体视觉，获得深度信息 RGB 摄像头：采集红、绿、蓝三色光谱，生成彩色图像 多光谱摄像头：采集可见光和红外光谱，提供多光谱图像，用于特定应用，如植被监测。
热成像摄像头：探测物体发出的红外辐射，生成热图像，不受环境光照条件影响红外摄像头红外摄像头是另一种用于无人机感知的视觉传感器，通过探测物体发出的红外辐射来获取信息主要类型包括：* 微测辐射热像仪（Microbolometers）：利用热敏电阻阵列将热量转换为电信号 焦平面阵列（Focal Plane Array）：由大量红外探测器组成，可以产生高分辨率的热图像 非制冷热像仪：无需制冷设备，可以实现小型化和低功耗 制冷热像仪：使用制冷器降低探测器温度，提高灵敏度和图像质量红外摄像头应用* 夜间成像：不受环境光照条件影响，可以在夜间或低光照条件下成像 目标检测：通过检测不同物体的温度差异，可以识别和追踪目标 温度测量：可以精确测量物体的表面温度，用于非接触式测温 环境监测：可以探测和监测环境中的热源，如森林火灾和石油泄漏第三部分 激光雷达: LiDAR、SLAM关键词关键要点激光雷达: LiDAR- LiDAR（激光雷达）是一种通过发射激光脉冲并测量其反射时间来确定物体距离和形状的传感器 LiDAR可以提供高分辨率的3D点云数据，这是机器人导航、环境感知和物体识别等许多应用的关键 固态LiDAR是由固态光学器件组成的，尺寸较小、功耗较低，正在迅速成为移动机器人应用的主流选择。
SLAM- SLAM（同步定位和建图）是一种算法，使机器人能够构建其周围环境的地图，同时根据传感器数据跟踪自己的位置 SLAM对于自主导航至关重要，因为它允许机器人定位自己并规划通往目的地的路径 视觉SLAM使用相机图像构建地图，而LiDAR SLAM使用激光雷达数据构建地图，每种方法都有自己的优势和劣势激光雷达：LiDAR 和 SLAM激光雷达 (LiDAR)激光雷达（LiDAR），全称 Light Detection and Ranging，是一种主动式遥感技术，利用激光脉冲测量目标物体与激光雷达传感器之间的距离它发射激光脉冲并测量反射脉冲返回所需的时间，从而确定目标的距离和深度信息LiDAR 的原理LiDAR 系统通常包括以下组件：* 激光器：发射高功率激光脉冲 扫描器：控制激光器的方向，以覆盖目标区域 接收器：捕捉反射脉冲并测量其时间差 计算机：处理数据并生成点云或其他输出LiDAR 的类型根据发射激光脉冲方式的不同，LiDAR 可分为以下类型：* 时域激光雷达：测量反射脉冲的往返时间 调频连续波激光雷达 (FMCW)：发射调制激光脉冲，并测量反射脉冲的频率偏移LiDAR 的优势* 高精度：提供厘米级或更高的精度。
高分辨率：生成密集的点云，描述目标的详细形状 全天候能力：不受照明条件影响，可在夜间或恶劣天气条件下工作 长距离测量：可测量数百米距离的目标LiDAR 的应用LiDAR 已广泛应用于各种领域，包括：* 自动驾驶* 无人机导航* 测绘* 3D 建模* 机器人技术SLAM (同步定位和地图构建)同步定位和地图构建 (SLAM) 是一种算法，使机器人或其他移动平台能够同时定位自身并构建周围环境的地图SLAM 的原理SLAM 系统通常包括以下步骤：* 感知：机器人使用传感器（例如激光雷达）收集周围环境的数据 数据关联：系统将来自不同传感器的测量值关联起来，以创建一致的视图 定位：系统将机器人的位置估计与地图进行匹配 地图构建：系统根据感知数据更新地图，使其更加准确和完整SLAM 的优势* 自治导航：机器人可以在未知环境中自主导航，无需预先地图 环境感知：SLAM 地图为机器人提供了周围环境的准确表示，增强了其决策能力 节省成本：与人工地图构建相比，SLAM 可以显着降低地图创建成本SLAM 的应用SLAM 已应用于各种移动机器人应用，包括：* 无人驾驶汽车* 服务机器人* 工业自动化* 探索机器人LiDAR 和 SLAM 的协同作用LiDAR 和 SLAM 协同作用可显著提高无人机的感知和导航能力。
激光雷达提供高精度的深度信息，而 SLAM 使用这些信息来构建详细地图并估计无人机的位置这种组合使无人机能够在复杂和动态环境中安全有效地导航总的来说，激光雷达和 SLAM 技术是无人机感知和传感领域的革命性进步，使无人机能够以更大的自主性和准确性执行任务第四部分 超声波传感器: 测距、避障关键词关键要点超声波测距与避障原理1. 超声波传感器发出超声波脉冲，通过计算超声波从发出到返回的时间差，即可测量物体与传感器的距离2. 利用超声波的回波，传感器可以检测物体并计算其距离，从而实现避障功能3. 超声波传感器在低成本、高精度和低能耗等方面具有优势超声波传感器类型与选择1. 超声波传感器主要分为单点型和阵列型，单点型传感器提供单一距离测量，阵列型传感器可提供空间感知2. 传感器的频率、波束角和灵敏度等参数会影响其性能和适用范围3. 用户需要根据具体需求选择合适的超声波传感器类型和参数超声波传感器在无人机中的应用1. 无人机通常使用超声波传感器进行测距、避障和定位2. 超声波传感器可以辅助无人机在室内或GPS信号弱的环境下实现稳定飞行和自主导航3. 通过融合超声波数据和其他传感器信息，可以提高无人机的环境感知能力和自主决策能力。
超声波传感器技术趋势1. 随着MEMS技术的发展，超声波传感器的尺寸、重量和功耗不断降低，有利于其在小型化无人机中的应用2. 多传感器融合技术正在成为趋势，超声波传感器与其他传感器协作可以提升无人机的感知精度和可靠性3. 可感知物体形状的超声波传感器正在研发中，有望为无人机的避障和机器视觉带来新的突破超声波传感器在无人机。
