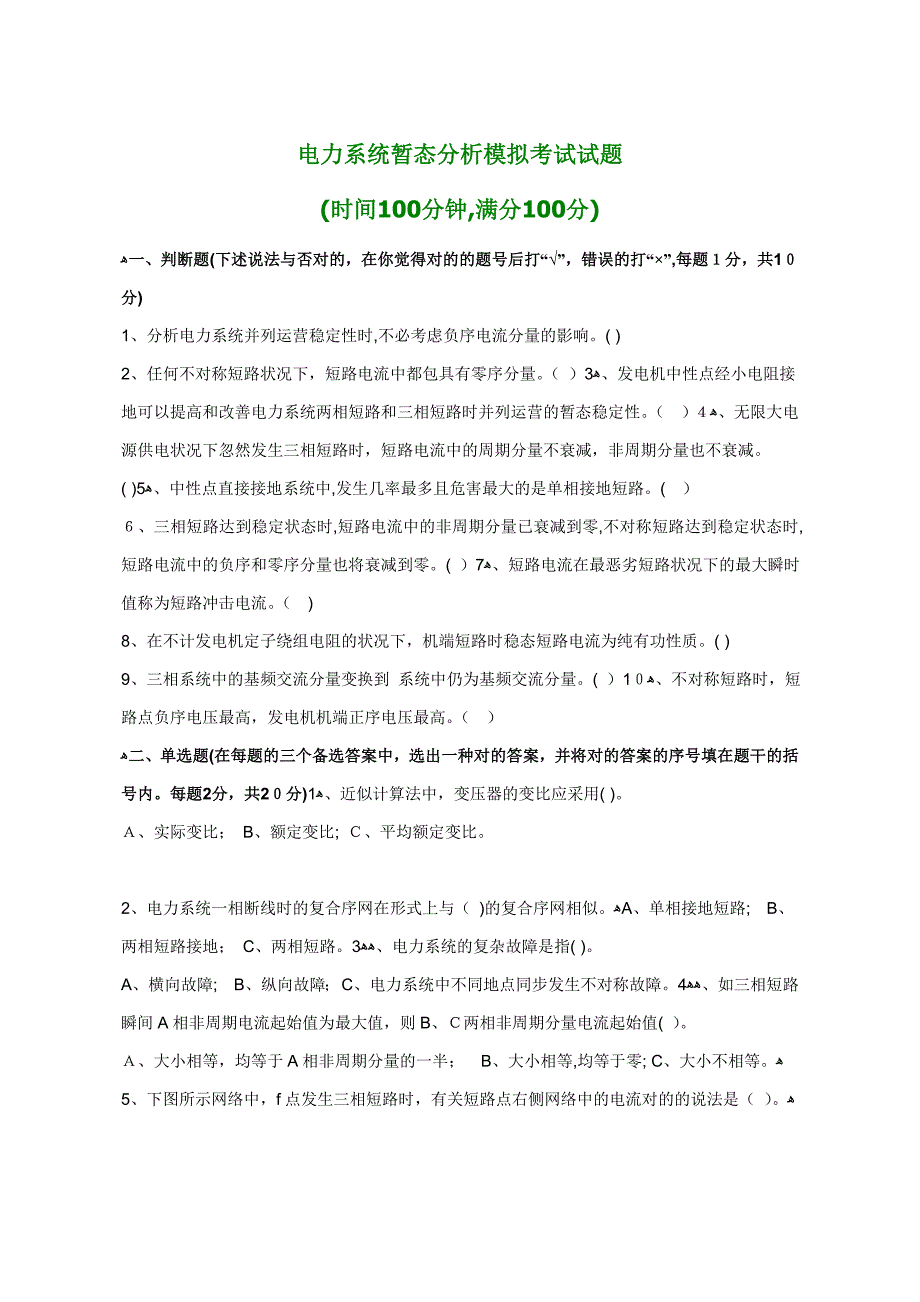

电力系统暂态分析模拟考试试题(时间100分钟,满分100分)ﻫ一、判断题(下述说法与否对的，在你觉得对的的题号后打“√”，错误的打“×”,每题１分，共1０分)1、分析电力系统并列运营稳定性时,不必考虑负序电流分量的影响 )2、任何不对称短路状况下，短路电流中都包具有零序分量 ）ﻫ3、发电机中性点经小电阻接地可以提高和改善电力系统两相短路和三相短路时并列运营的暂态稳定性 ）ﻫ４、无限大电源供电状况下忽然发生三相短路时，短路电流中的周期分量不衰减，非周期分量也不衰减 )ﻫ5、中性点直接接地系统中,发生几率最多且危害最大的是单相接地短路 ）６、三相短路达到稳定状态时,短路电流中的非周期分量已衰减到零,不对称短路达到稳定状态时,短路电流中的负序和零序分量也将衰减到零 ）ﻫ7、短路电流在最恶劣短路状况下的最大瞬时值称为短路冲击电流 )8、在不计发电机定子绕组电阻的状况下，机端短路时稳态短路电流为纯有功性质 )9、三相系统中的基频交流分量变换到 系统中仍为基频交流分量 ）ﻫ1０、不对称短路时，短路点负序电压最高，发电机机端正序电压最高 ）ﻫ二、单选题(在每题的三个备选答案中，选出一种对的答案，并将对的答案的序号填在题干的括号内。
每题2分，共2０分)ﻫ1、近似计算法中，变压器的变比应采用( )Ａ、实际变比； B、额定变比; Ｃ、平均额定变比2、电力系统一相断线时的复合序网在形式上与（ )的复合序网相似ﻫA、单相接地短路; B、两相短路接地； C、两相短路ﻫﻫ3、电力系统的复杂故障是指( )A、横向故障; B、纵向故障； C、电力系统中不同地点同步发生不对称故障ﻫﻫ4、如三相短路瞬间A相非周期电流起始值为最大值，则B、Ｃ两相非周期分量电流起始值( ）Ａ、大小相等，均等于A相非周期分量的一半； B、大小相等,均等于零; C、大小不相等ﻫ5、下图所示网络中，f点发生三相短路时，有关短路点右侧网络中的电流对的的说法是（ ）ﻫA、不存在电流; B、过渡过程中存在电流； C、电流始终存在６、同步发电机直轴电抗三者之间的大小关系为（ ）ﻫ7、不同类型短路对电力系统并列运营暂态稳定性的影响也不同样，下述说法中对的的是（ )ﻫA、三相短路影响最大,如下依次是两相短路、单相接地短路、两相短路接地；Ｂ、三相短路影响最大，如下依次是两相短路接地,两相短路、单相接地短路;ﻫC、单相接地短路影响最大,如下依次是两相短路、两相短路接地、三相短路。
8、对于三个单相变压器构成的三相变压器组,不对称短路分析时,对励磁电抗的解决措施是（ )A、负序和正序励磁电抗可以视为无限大，零序励磁电抗一般不能视为无限大；B、负序、正序和零序励磁电抗均可以视为无限大C、负序、正序和零序励磁电抗都不可以视为无限大9、有关同杆双回架空输电线路，下面说法中对的的是( )ﻫA、一般状况下可以忽视双回路对正序和负序电抗的影响,但对零序电抗的影响却不能忽视；ﻫB、一般状况下双回路对正序、负序和零序电抗的影响都可以忽视；C、一般状况下双回路对正序、负序和零序电抗的影响都不可以忽视1０、在下图所示电力系统中,当ｆ点（变压器三角形接线侧）发生A、Ｂ两相短路时，下述说法中对的的是( ）ﻫA、变压器星形侧三相导线中均有短路电流流过，其中A相电流最大,为其她两相电流的两倍；Ｂ、变压器星形侧也只有A、B两相导线中有短路电流流过,且两相短路电流相等；ﻫＣ、变压器星形侧三相导线中均有短路电流流过,其中B相电流最大，为其她两相电流的两倍;三、问答题（每题5分 共25分）ﻫ１、简述应用对称分量法计算不对称短路故障处短路电流的环节2、在下图所示的简朴电力系统中，如果f点的，则f点发生单相接地短路时的故障相电流不小于该点发生三相短路时的电流，这与否意味着单相短路对电力系统暂态稳定性的影响也不小于三相短路？为什么?ﻫﻫ3、写出电力系统中f点发生两相短路接地故障时的边界条件,并画出其复合序网。
ﻫ4、试比较电力系统发生多种金属性短路故障时，正序分量电流的大小关系(n代表短路类型）,并简要阐明理由(分析时不计电阻，并假定5、迅速关机可以提高电力系统并列运营的暂态稳定性，试如下图为例作图阐明其工作原理ﻫﻫﻫ四、作图题(每题１0分，共10分)ﻫ1、画出下图所示电力系统f点发生单相接地短路时的零序等值电路ﻫ五、计算题（共35分）ﻫ1、用单位电流法计算下图所示网络中各电源与短路点之间的转移阻抗图中各元件参数为标幺值)(10分）2、已知变压器变比 ),求变压器星形侧(f点)两相短路时三角形侧的三相电流１0分)３、系统接线如下图所示，设在一回线路始端忽然发生三相短路，当发电机转子功角增长30°时，A、B两断路器同步跳开,将故障线路切除已知原动机机械功率Pt=１.5,双回线运营时系统的功角特性为,切除一回线路后系统的功角特性为试判断该系统与否能保持暂态稳定？(1５分)ﻫ电力系统暂态分析模拟试题参照答案ﻫ一、判断题（下述说法与否对的，在你觉得对的的题号后打“√”,错误的打“×”，每题2分,共20分)ﻫ1、√ ２、× 3、× 4、× 5、× 6、× 7、√ ８、× 9、× 1０、√ﻫﻫ二、单选题(在每题的三个备选答案中,选出一种对的答案,并将对的答案的序号填在题干的括号内。
每题2分，共20分)1、C ; 2、B； 3、Ｃ； 4、A； 5、B； 6、A; 7、B； 8、Ｂ; 9、Ａ;１０、Ｃﻫ三、问答题（每题５分 共2５分)ﻫ１、ﻫ答:应用对称法计算不对称短路故障处短路电流的环节如下:ﻫ① 绘制三序等值电路,计算三序等值电路参数;② 对三序等值电路进行化简,得到三序等效网络（或三序电压平衡方程);③ 列故障处边界条件方程;④ 根据边界条件方程绘制复合序网，求取故障处基本相的三序电流分量(或运用三序电压方程和边界条件方程求解故障处基本相三序电流分量)ﻫ⑤ 运用对称分量法公式,根据故障处基本相三序电流分量求故障处各相电流ﻫ２、ﻫ答:并不意味着单相短路对电力系统暂态稳定性的影响不小于三相短路由于影响电力系统暂态稳定性的是正序电流，而非短路电流,而正序电流由下面正序增广网络拟定ﻫ故障状况下，发电机的功角特性ﻫ其中ﻫ三相短路时,ﻫ单相接地短路时，由此可知，尽管单线接地时故障处故障相电流不小于三相短路电流,但对电力系统并列运营暂态稳定性的影响却不不小于三相短路ﻫ3、ﻫ答:以B、C两相短路为例，边界条件为:复合序网如下图所示：ﻫ4、ﻫ5、答:下面是无迅速关进汽阀门和有迅速关进汽阀门两种状况下的功角特性曲线图，由图可见快关进汽阀门增大了最大减速面积（同步也可减小加速面积，但作用不明显)，根据等面积定则可知，迅速关进汽阀门可以提高电力系统并列运营的暂态稳定性。
ﻫﻫﻫ四、作图题(每题１0分，共10分）答: 点发生接地故障时的零序等值电路如下图所示ﻫ五、计算题（35分)1、解:在下图中设电流 ,则ﻫﻫ由此可得:ﻫ2、解:以B、C两相短路为例，根据对称分量法求得星形侧各序分量,其相量图如图(1)所示,由于 ,因此三角形侧各序分量电流如下：ﻫﻫ其相量图如图(２)所示ﻫ3、解：ﻫ 陕西科技大学模拟试题 课程编号 0０3０2３ 拟题教研室(或教师）签名 马士英 教研室主任签名 课程名称（含档次) 电力系统暂态分析（Ｂ卷） 专业层次（本、专） 本科 专 业 电气工程及其自动化 考试方式(开、闭卷) 闭卷 一、判断题(下述说法与否对的，在你觉得对的的题号后打“√”,错误的打“×”，每题２分,共20分)ﻫ 1、从严格的意义上讲,电力系统总是处在暂态过程之中 ( )２、无限大电源的频率保持不变，而电压却随着负荷的变化而变化，负荷越大，电源的端电压越低。
（ )3、不管同步发电机的类型如何，定子绕组与转子绕组之间互感系数都是变化的 （ ）4、对称分量法只能用于线性电力系统不对称故障的分析计算 ( ）5、派克变换前后，发电机气隙中的磁场保持不变 ( )6、具有架空地线的输电线路,架空地线的导电性能越强，输电线路的零序阻抗越大 ）7、不对称短路时,发电机机端的零序电压最高 （ ）8、同步发电机转子的惯性时间常数反映了转子惯性的大小 ( ）９、短路计算时的计算电抗是以发电机的额定容量为基准的电抗标幺值 （ ）1０、切除部分负荷是在电力系统静态稳定性有被破坏的危机状况下,采用的临时措施 )二、单选题(在每题的三个备选答案中,选出一种对的答案，并将对的答案的序号填在题干的括号内。
每题3分，共30分) 1、短路电流最大有效值出目前（ )Ａ、短路发生后约半个周期时；B、短路发生瞬间；C、短路发生后约1/4周期时２、运用对称分量法分析计算电力系统不对称故障时，应选（ )相作为分析计算的基本相A、故障相； B、特殊相； C、A相３、有关不对称短路时短路电流中的多种电流分量,下述说法中对的的是（ )Ａ、短路电流中除正序分量外,其他分量都将逐渐衰减到零；B、短路电流中除非周期分量将逐渐衰减到零外,其他电流分量都不会衰减；C、短路电流中除非周期分量将逐渐衰减到零外，其他电流分量都将从短路瞬间的起始值衰减到其稳态值4、不管电力系统发生什么类型的不对称短路，短路电流中一定存在( )A、正序分量、负序分量和零序分量； B、正序分量和负序分量； Ｃ、零序分量5、在简朴电力系统中,如某点的三序阻抗，则在该地点发生不同类型短路故障时,按对发电机并列运营暂态稳定性影响从大到小排序，应为( )A、单相接地短路、两相短路、两相短路接地、三相短路；B、三相短路、两相短路接地、两相短路、单相接地短路;C、两相短路、两相短路接地、单相接地短路、三相短路。
共３页第1页6、发电机-变压器单元接线，变压器高压侧母线上短路时，短路电流冲击系数应取( )A、2; Ｂ、1．8； C、1．97、电力系统在事故后运营方式下，对并列运营静态稳定储藏系数的规定是（ )A、>30； Ｂ、≧15~20; C、≧108、下述各组中，完全可以提高电力系统并列运营暂态稳定性的一组是（ )A、装设有载调压变压器、线路装设重叠闸装置、迅速。
