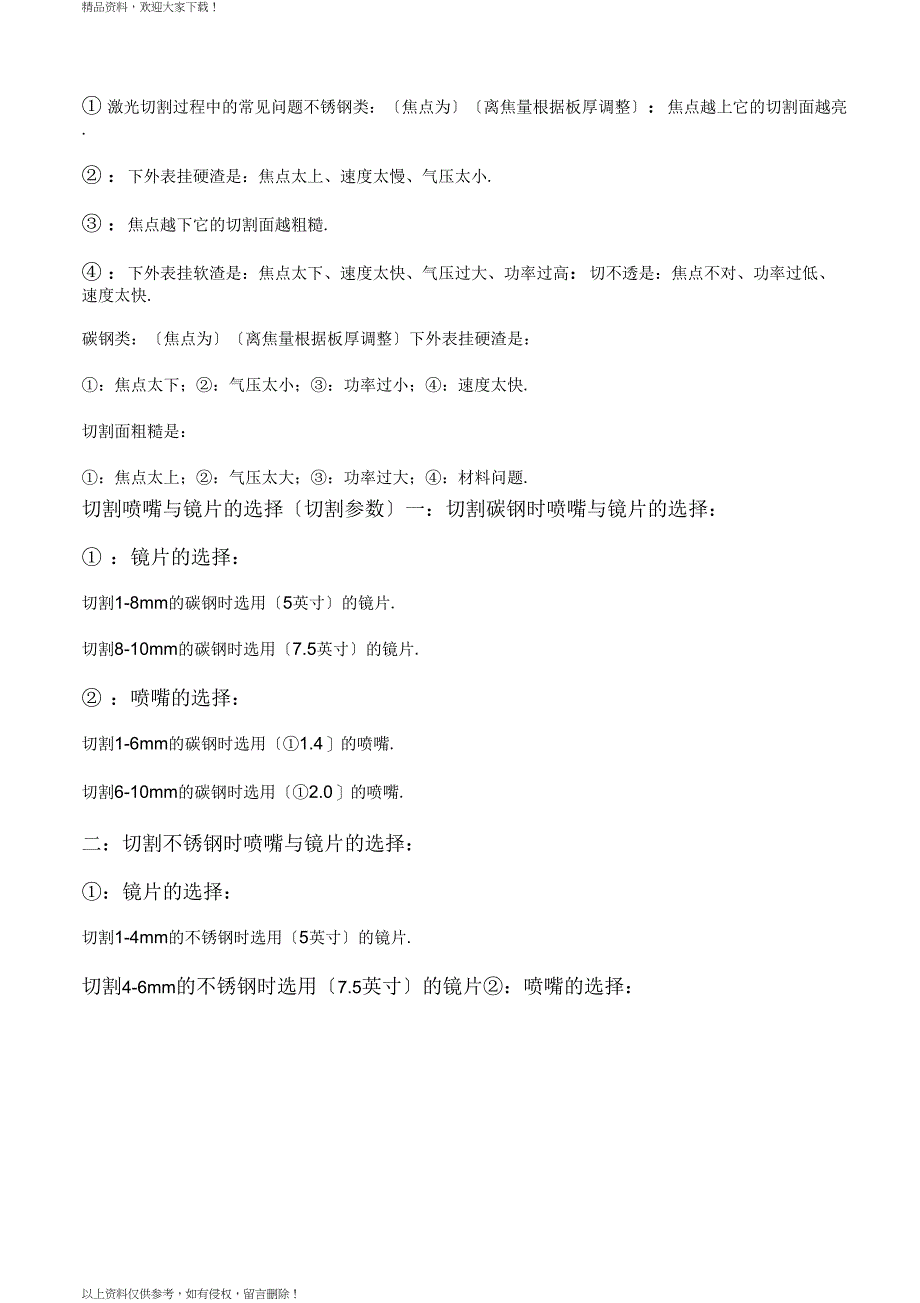

精品资料，欢迎大家下载！① 激光切割过程中的常见问题不锈钢类：〔焦点为〕〔离焦量根据板厚调整〕：焦点越上它的切割面越亮.② ：下外表挂硬渣是：焦点太上、速度太慢、气压太小.③ ：焦点越下它的切割面越粗糙.④ ：下外表挂软渣是：焦点太下、速度太快、气压过大、功率过高：切不透是：焦点不对、功率过低、速度太快.碳钢类：〔焦点为〕〔离焦量根据板厚调整〕下外表挂硬渣是：①：焦点太下；②：气压太小；③：功率过小；④：速度太快.切割面粗糙是：①：焦点太上；②：气压太大；③：功率过大；④：材料问题.切割喷嘴与镜片的选择〔切割参数〕一：切割碳钢时喷嘴与镜片的选择：① ：镜片的选择：切割1-8mm的碳钢时选用〔5英寸〕的镜片.切割8-10mm的碳钢时选用〔7.5英寸〕的镜片.② ：喷嘴的选择：切割1-6mm的碳钢时选用〔①1.4〕的喷嘴.切割6-10mm的碳钢时选用〔①2.0〕的喷嘴.二：切割不锈钢时喷嘴与镜片的选择：①：镜片的选择：切割1-4mm的不锈钢时选用〔5英寸〕的镜片.切割4-6mm的不锈钢时选用〔7.5英寸〕的镜片②：喷嘴的选择：切割1-3mm的不锈钢时选用〔①1.5〕的喷嘴.切割时〔氮气压力〕10kg-13kg切割3-4mm的不锈钢时选用〔①2.0〕的喷嘴.切割时〔氮气压力〕13kg-15kg切割5-6mm的不锈钢时选用〔①2.5〕的喷嘴.切割时〔氮气压力〕14kg-16kg所用气体的种类和作用：1〕空气：①：作为切割气体使用②：作为冷却切割头使用③：作为光路内部除尘使用〔保护镜片延长镜片的使用时间〕2〕普氧：作为切割碳钢的气体〔助燃性〕纯度99.5%3〕纯氮：作为切割不锈钢的气体〔冷却性〕纯度99.9%〔切割碳钢速度为3/4〕4〕高纯氮：作为激光器的使用气体纯度99.999%5〕高纯家：作为激光器的使用气体纯度99.999%6〕高纯二氧化碳：作为激光器的使用气体纯度99.999%切割孔的大小〔区分材质与厚度〕1〕切割8之内的碳钢类板材,孑L径不能小丁板材的厚度,切割10mm之内的板材,孔径不能小丁板材厚度的1.2倍.2〕切割4mm之内的不锈钢板材,孔径不能小丁板材的厚度,切割4mm以上的板材,孔径不能小丁板材厚度的1.2倍.3〕如果孔径超过以上范围,就使用脉冲切割或进行打标处理.脉冲切割脉冲切割相对丁连续波切割：：速度为连续波的30-50%：功率相对丁连续波要大一点③：气压相对丁连续波要大2倍左右穿孔使用连续波穿孔的方式〔适用切割碳钢〕a〕正常穿孔：适用丁切割5mm以下的碳钢时使用.b〕渐进式穿孔：适用丁切割6-8mm的碳钢时使用.〔须修改相应参数P990012〕c〕强力穿孔：适用丁切割10-12mm的碳钢时使用〔暴孔方式〕.穿孔高度不低丁切割高度；穿孔气压不低丁1.0.引入线的参数〔适用切割不锈钢〕a〕切割1-3mm的不锈钢时采用单一的〔切小圆或减速〕方式.b〕切割3-6mm的不锈钢时采用两项的〔切小圆或减速〕方式.c〕切小圆的气压比切割用的气压大1.5倍.在什么情况下会出现暴孔？在以下几种情况下a〕穿孔时间不够b〕气压过大c〕焦点不对d〕穿孔高度过低e〕脉冲频率不一致f〕功率过大切割过程中“回退〞功能的使用当切割过程中；零件未完全切断或反渣,造成的报警,即可使用“回退〞功能1 .暂停程序2 .抬起切割头3 .单击“回退〞功能键4 .启动程序回退至所需的路径上后暂停5.单击取消“回退〞功能6.按RAEST-CUT重新启动程序继续加工机床常见报警及处理方法序号英文内容中文解释1001MACHINEEMGSTOP机床紧急停止1002CNCSYSTEMALARM数控系统故障1003SERVODRIVERALARM伺服驱动故障1011AXISXPOSITIVELIMITALARMX轴正向硬件限位故障1012AXISXMINUSLIMITALARMX轴负向硬件限位故障1021AXISYPOSITIVELIMITALARMY轴正向硬件限位故障1022AXISYMINUSLIMITALARMY轴负向硬件限位故障1031AXISZPOSITIVELIMITALARMZ轴正向硬件限位故障1032AXISXMINUSLIMITALARMZ轴负向硬件限位故障1045CUTTING_HEADCABLECUT切割头传感器断线报警1046CUTTING_HEADTIPTOUCH切割头传感器碰撞报警1047CUTTING_HEADBODYTOUCH切割头传感器侧撞报警1048CUTTING_HEADNOZZLELOST切割头传感器喷嘴丧失报警1049SENSORAUTOCALIBRATIONERROR传感器自动标定错误1053AIRPRESSURELOW空气压力低1054O2PRESSURELOW氧气压力低1055LASERHVFAULTFOUND激光器高压故障1056EX_CHANGETABLEINVERTERALARM交换工作台变频器故障1057LUBRICATIONOILLEVELLOW润滑油位低报警1058MECHNICALSHUTTERNOTOPEN机械光闸未翻开报警1059MECHNICALSHUTTERNOTCLOSE机械光闸未关闭报警1060EX_CHANGETABLEALARM交换工作台故障1061ZAXISFOLLOWINGLIMITALARMZ轴随动负限位超出1062EJECTORMOTORALARM排屑马达故障1063FUMEMOTORALARM除尘马达故障1064ZAXISHEIGHTTOOLOW,PLEASELIFTzAXISZ轴位置太低,请提升Z轴1100SETLASERPOWERPARAMETERERRORS设置激光功率超出范围1101SETPARAMETER(P110ORP120)ERRORS设置参数P110ORP120错误激光切割前的准备工作1〕镜片的安装及活洗〔见详1〕.2〕开/关机床的步骤〔见详2〕.3〕检查切割所用的气体,气压值是否满足切割要求.4〕区分所切割板材的材质与厚度,选用相对应喷嘴、调整相对应焦点.〔参照切割参数〕5〕找焦点的方法.〔见详3〕6〕自动标定的方法.〔见详4〕7〕打同轴的方法.〔见详5〕8〕完成上述步骤后即可试切割或进行正式切割.〔详一〕镜片的安装及清洗：清洗镜片所用到工具：1.丙酮2.脱脂棉3.镜头纸4.点滴瓶与滴管针5.棉棒6.吹气小球考前须知：1〕光学镜片〔反射镜、聚焦镜〕外表,不要用手直接触摸,这样容易造成镜面划伤.假设镜面上有油渍或者灰尘,将严重影响镜片的使用,应及时镜片进行活洗.2〕光学镜片严禁使用水、洗衣洁精等活洗.镜片的外表镀有一层特殊的膜,假设使用这些来活洗镜片会损伤镜片的外表.3〕请勿将镜片放置在阴暗潮湿的地方,这样会使镜片外表老化.4〕镜片外表沾有灰尘、污物、或者水汽,容易吸收激光造成镜片镀膜损坏；轻那么影响激光光束的质量,重那么无激光光束产生.5〕镜片有损伤时,应及时送到供给商处进行修复,尽量不要使用已经损坏的镜片,否那么将会加速损坏本可修复的镜片.6〕在安装或者更换反射镜或者聚焦镜时,不要使用太大的压力,否那么会引起镜片的变形,从而影响光束的质量安装或者更换光学镜片的方法：1〕安装光学镜片前要注意：穿戴干净,用肥皂或者洗衣洁精活洁双手,并戴上白色干净轻薄的手套；严禁使用手的任何部位接触镜片；取镜片是应戴上手套,并从镜片的侧面拿取,不要直接触摸到镜片镀膜外表上.2〕组装镜片时,不要用口气对着镜片吹气；镜片应平稳放置在活洁的桌面上,下面垫上几张镜头纸.取镜片时应尽量小心,预防碰伤和摔伤,并且在镜片的镀膜外表,不准施加任何力；安装镜片的镜座应活洁干净,用干净的空气喷枪活理镜座里的灰尘及污物,然后,将镜片取出,轻轻的地放入镜座里.3〕在将镜片安装到镜座时,固定镜片不要用太大的力量,以免镜片变形,从而影响光束的质量.4〕更换光学镜片时考前须知：从包装盒中取出镜片时要十分小心预防碰伤镜片；在包装未翻开前,不要向镜片上施加任何压力；从包装盒中取出反射镜和聚焦镜时,应戴上干净的手套,从镜片的侧面拿取；取下镜片上的包装时,应预防灰尘等物掉在镜片上；取出镜片后,用喷枪活除镜面上的灰尘,然后将镜片放在镜头纸上,活除镜片支架及固定架上的灰尘及污物,切忌组装时其它异物掉在镜片上,安装镜片在镜座上时,不要过度用力,以免镜片变形,镜片组装完成后,用干净的空气喷枪再次活除镜片上的灰尘及异物.清洁镜片的步骤：不同的镜片,活洁的方法是不同的.光镜面是平面且无镜座时,使用镜头纸活洁,例如活洁反射镜；当镜面是曲面或者是镜面带镜座时,就使用棉签活洁,例如活洁聚焦镜.1〕用镜头纸活洁镜片的步骤：用吹气球吹掉镜片外表的灰尘；用洒精或者镜头纸活洁镜片的表面,切忌用枯燥的镜头纸直接在镜面上拖拉,而应该将镜头纸平放在镜片的外表,滴上2~3滴高纯度洒精或者高纯度丙炯,向操作者方向水平地将镜头纸慢慢拉出,反复上述动作操作几次,直到镜面上干净为止；假设镜面非常脏时,可将镜头纸对折2'3次,反复上述步骤,直到镜面干净为止.2〕用棉签活洁镜片的步骤：先用喷枪吹掉镜面上灰尘；再用干净的棉签去掉污物；用新的沾有高纯度洒精或者丙炯的棉签从镜片中心沿圆周运动,擦洗镜片,每擦完一周后,换另一干净棉签,重复上述操作,直到镜片干净为止；千万不要用已经使用过棉签来进行操作；用干净的布活洗镜片,去掉镜面上残痕,留神不要划伤镜面；将活洗好的镜片拿到光线充足的地方观察,假设镜片的反射情况良好,说明镜片已经活洁干净,假设镜片的反射情况不好,那么要继续活洁镜片,将已活洁好的镜片,根据上面所述的方法,将镜片安置在镜座上.光学镜片的储存1〕光学镜片妥善储存,可以保持镜片的质量完好.2〕储存环境温度10-30OC,不可将镜片放入冷冻室或者类似的环境,否那么取出时冷凝结霜,容易损伤镜片；储存环境的温度不大丁30OC否那么会影响镜片外表的镀膜.3〕将镜片保存在盒内.4〕镜片应放置丁不振动的环境,否那么容易造成镜片的变形,从而影响镜片的使用性能.〔详二〕开/关机床的步骤：整机开机程序：激光切割机的操作包括数控系统的操作使用,激光器的操作使用和机床局部的操作使用.在遵守各局部平安操作规程的前提下,每天操作者正常开机工作的操作程序如下：1〕合上总电源.检查稳压电源上的电压和三相平衡度显示是否满足机床电气的要求.2〕启动冷水机.检查水温,水压是否正常,要与所选用的激光器要求的水压,水温相匹配.3〕开启空气压缩机和冷干机,检查气压是否正常.4〕翻开家气,氮气,二氧化碳气体,同时检查三个减压阀是否有气体的泄漏.检查各个气瓶的高,低气压是否正常,如果气瓶压力低丁0.6MPA,建议更换气瓶.5〕启动激光器〔详见激光器操作说明书〕6〕启动数控系统.机床回零点,使机器进入待命状态〔参见数控系统操作手册〕.回零点时,要先将Z轴归零,使切割头处丁最高位置,然后才能将X、Y轴回零点,以免在回零时,碰坏切割头整机关机程序：1〕关闭激光器,关闭激光器气瓶2〕关闭冷水机.3〕关闭空气压缩机.4〕关闭冷干机.5〕关闭工业冷水机.6〕机床回原点.7〕关闭机床电源.8〕关闭切割用气体.9〕封闭切割头喷嘴.〔详三〕找焦。
