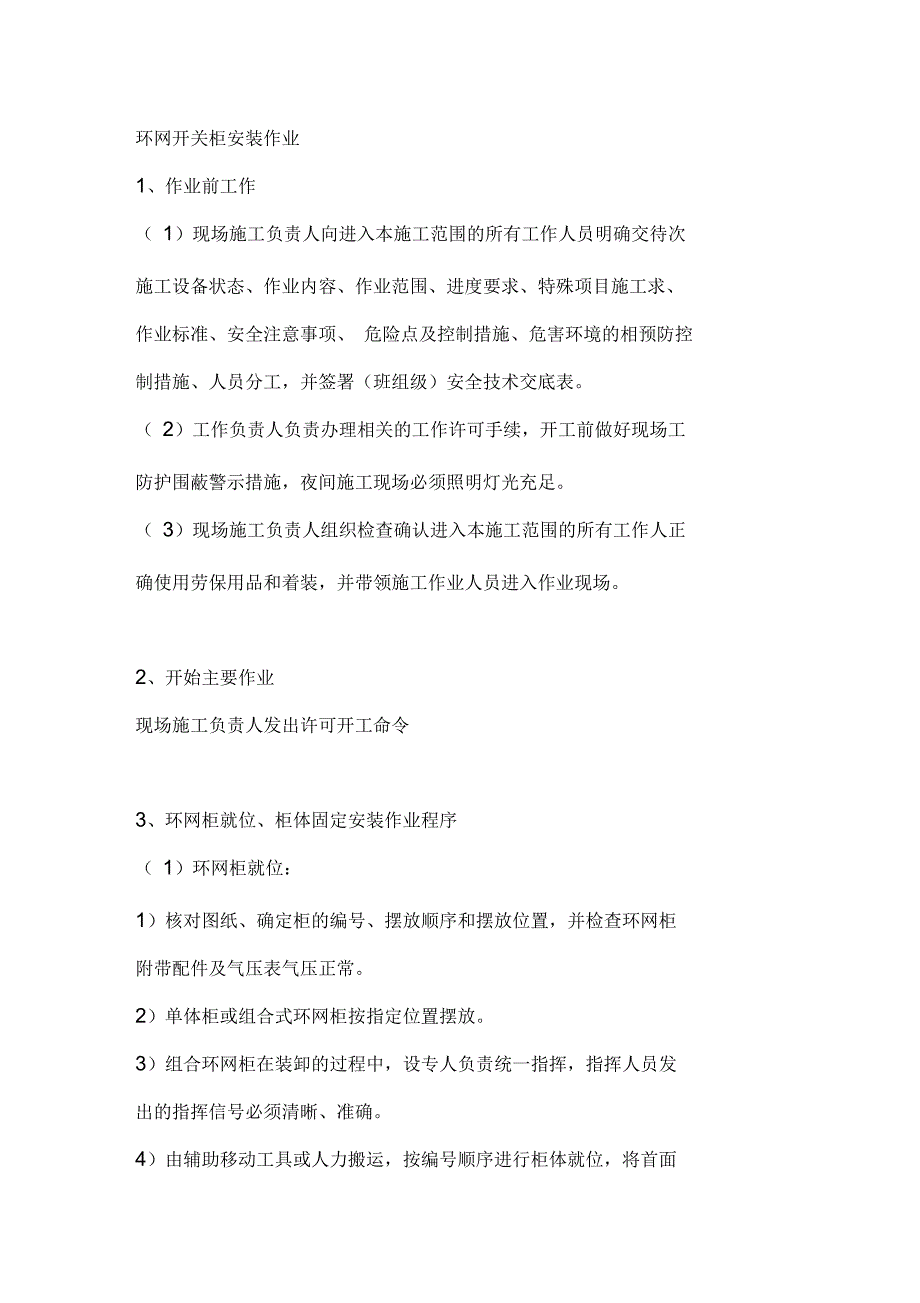

环网开关柜安装作业1、作业前工作（ 1）现场施工负责人向进入本施工范围的所有工作人员明确交待次施工设备状态、作业内容、作业范围、进度要求、特殊项目施工求、作业标准、安全注意事项、 危险点及控制措施、危害环境的相预防控制措施、人员分工，并签署（班组级）安全技术交底表 2）工作负责人负责办理相关的工作许可手续，开工前做好现场工防护围蔽警示措施，夜间施工现场必须照明灯光充足 3）现场施工负责人组织检查确认进入本施工范围的所有工作人正确使用劳保用品和着装，并带领施工作业人员进入作业现场2、开始主要作业现场施工负责人发出许可开工命令3、环网柜就位、柜体固定安装作业程序（ 1）环网柜就位：1）核对图纸、确定柜的编号、摆放顺序和摆放位置，并检查环网柜附带配件及气压表气压正常2）单体柜或组合式环网柜按指定位置摆放3）组合环网柜在装卸的过程中，设专人负责统一指挥，指挥人员发出的指挥信号必须清晰、准确4）由辅助移动工具或人力搬运，按编号顺序进行柜体就位，将首面柜或首组环网柜按扩展方向延伸摆放5）环网柜搬运过程要固定牢靠，以防受力不均，柜体变形或损坏部件6）柜体组立调整，与基础间采用0.5〜1m府卜偿垫片进行调整，每处垫片最多不能超过3 片， 各组柜之间应用厂家配置专用螺栓进行紧固连接。
2）柜体固定安装：1）柜体间紧固螺栓完好，紧固螺栓表面有镀锌处理，螺栓连接力矩符合不同产品型号规定要求2） 柜体与基础型钢连接牢固， 柜单面或成列安装时用螺栓连接牢固，相邻两柜顶部水平误差＜2mm成列柜顶部水平误差＜5mm垂直误差＜1.5mm/m盘面误差：相邻两柜边＜1mm成列柜面＜5mm巨间接缝＜2mm接缝间加密封胶3）柜体接地牢固可靠，每段柜有两点以上明显接地，导通良好，焊接长度符合相关要求4） 环网柜安装后， 用连接铜板将各环网柜之间的接地铜板连接起来5）高压带电显示正常，故障显示装置符合运行标准6）带有气压表的全密封环网柜确认工作气压在正常绿色范围内7）柜体间的连接插件接触良好8）全密封环网柜安装注意不要破坏气箱防爆片9）带高压熔断器的环网柜，其熔丝安装方向箭头指向撞针位置10）环网柜防电气误操作的“五防”装置动作灵活可靠4、母线安装、环网柜调试作业程序（ 1）母线安装：1）母线及固定装置无尖角、毛刺2）硬母线表面光洁平整，不应该有裂纹、皱褶、夹杂物及变形和扭曲现象3）螺栓固定的硬母线搭接面应平整，其镀银层不应有麻面，起皮及未覆盖部分，镀银层接触面不得任意研磨，绝缘子应清洁无损伤。
4）全密封环网柜虽各型号不同，连接的屏蔽母线在硅橡胶绝缘材料中加入导电介质实现电场控制5）插接式母线安装应在柜体就位后，将两个柜体或两组柜 体平衡，插入三相屏蔽母线至柜体触头位置，缓慢平行移动两 柜体至母线完全插入、吻合6）螺栓受力应均匀，不应使电器的接线端子受到额外应力7）母线安装连接紧密，连接螺栓用力矩扳手紧固，紧固力矩符合设计及安装说明规定要求，如下表所示螺栓 规格力也值N・in螭松 规格力更值 N'm螂栓现格力矩值 N - ni螺栓力矩值N * tnM88 8 10.8M125L4-39.2Mid78 5 98 1M21569 196.2M10177 22.6M1451.0 60.8M1898.0—127.4M242X6 - J43.28）母线固定金具与支柱绝缘子间的固定应平整固定，不应使其所支 持的母线受到额外应力9）母线在密封套管紧固的螺栓上加装均压罩及绝缘套10）上下布置的交流母线由上到下排列为 A、B、C相，水平布置的 交流母线由柜后向柜面排列为 A B、C相11）在环网柜侧面可扩展的套管口安装绝缘堵头和密封盖，防止灰尘侵入2）环网柜内设备调试：1）检查确认操动机构的传动部分灵活，各连接螺栓无松动。
2）检查确认弹簧储能完毕后，辅助开关应将电动机电源切除，合闸完毕后，辅助开关自动接通电动机电源3）合闸弹簧储能后，牵引杆的下端或凸轮与各合闸锁扣可靠锁紧4）分、合闸闭锁装置动作灵活、可靠，复位准确、迅速5）机构合闸后，可靠保持在合闸位置，调整弹簧机构缓冲器行程， 符合产品的技术规定6）机械闭锁、电器闭锁动作准确可靠7）检查和调整柜内“五防”装置元件的完整性，确保操作灵活可靠。
