环网电缆施工方法与技术措施

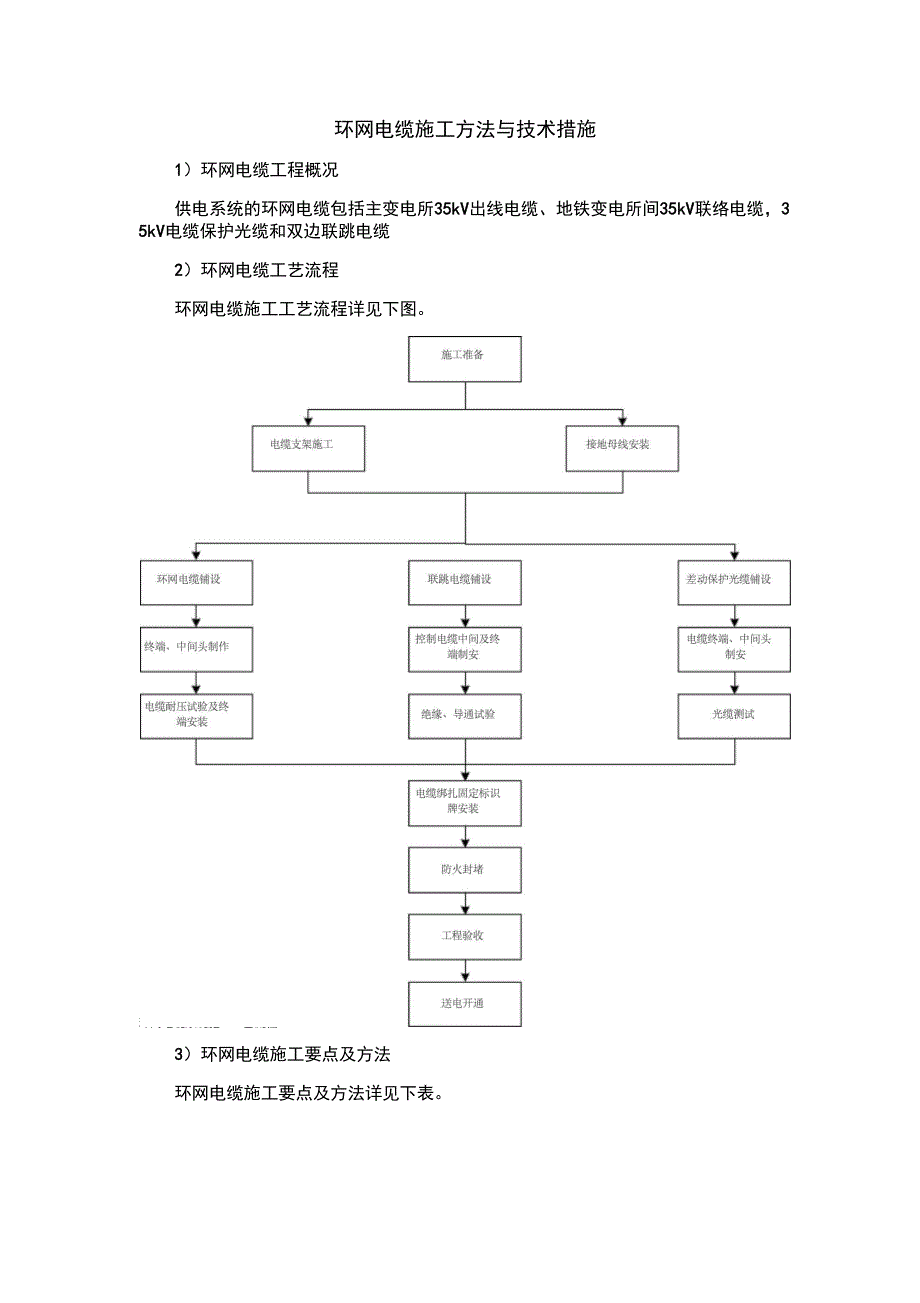

环网电缆施工方法与技术措施1）环网电缆工程概况供电系统的环网电缆包括主变电所35kV出线电缆、地铁变电所间35kV联络电缆，35kV电缆保护光缆和双边联跳电缆2）环网电缆工艺流程环网电缆施工工艺流程详见下图环网电缆系统施工工艺流程3）环网电缆施工要点及方法环网电缆施工要点及方法详见下表环网电缆施工要点及方法表施工工序施工要点及方法示意图支架及接地母线安装（1）定位划线：以线路中心线标高为基准，用记号笔标出电缆支架安装孔在隧道壁上的位置2）钻孔：清除其中灰尘，打入膨胀螺栓并使其胀紧3）支架安装：将电缆支架安放上去，然后安放垫片、弹垫与螺帽将膨胀螺栓稍稍旋紧，然后将电缆支架调正，再将螺栓旋紧4）支架接地：用镀锌扁钢将所有支架连通，扁钢连接要求正确、牢固、工艺美观电缆、及光缆敷设电缆头终端制作（1）电缆敷设前的准备：明确关键工序实施的质量控制点2）人工敷设电缆：电缆盘架在放线平板上，摆放牢固，底座应平整、坚实，放线杠保持水平，人工拉动放线平板进行电缆敷设3）利用轨道车展放电缆：车速与电缆展放速度相配合，车速不超过15m/min看线盘人员必须根据车速来均衡控制线盘转速，不得过快或过慢，防止电缆盘被拉翻。

1）按尺寸剥切完成后，打磨光滑，用酒精将绝缘层表面擦拭干净将铜编织带焊接在金属屏蔽层和防鼠铠装带上，或用刚性卡子将铜编织带卡在金属屏蔽层和防鼠铠装带上，用绝缘胶带将铜编织线缠绕固定2）将热缩管、法兰外套、密封圈穿在电缆上，然后用无毛纸蘸上酒精将绝缘层外表擦拭干净在绝缘层上抹少许硅胶以增加润滑度，将绝缘护套穿在电缆绝缘层部位利用电缆终端头安装专用工具将应力锥和接触环装在电缆芯线上1）耐压试验：实验数值应符合有关的技术规定电缆头（2）电缆终端头安装：电缆终端头安装前应用无终安装毛纸蘸酒精擦拭电缆头及安装仓位，并在绝缘护套上抹上少许硅脂以增加润滑度4）环网电缆施工技术措施环网电缆主要施工技术措施详见下表主要施工技术措施表序号质量通病技术措施1电缆支吊架固定不牢固电缆支架安装底板与地面、墙面密切接触，底角螺栓安装齐全，螺栓要使用力矩扳手拧紧序号质里通病技术措施2电缆破损或污染（1）电缆敷设时清理有可能造成电缆破损的杂物2）电缆转弯处采取一定的防护措施，如增加滑轮等3）在电缆穿管或孔洞时要提前检查，清理硬物、打磨掉管口毛刺以免划伤电缆4）电缆敷设完毕后，对易造成污染的地段进行防护3电缆头制作不符合要求高压电缆头制作时要注意周围环境，不宜在灰尘较大的环境进行，认真核对电缆头制作资料、作业指导书，按照作业指导书步步进行。

4中间电缆头位置不合理单芯电缆：三个中间电缆头应前后分开布置，电缆头之间在2m左右，电缆头制作完成后应在电缆头与支架之间加设绝缘板拖住电缆头，不让其受力三芯电缆：在制作前应确认电缆相序无误后才能进行制作5接地扁钢防锈不彻底在接地扁钢钻孔、切割、焊接处都应再次进行防锈处理。
