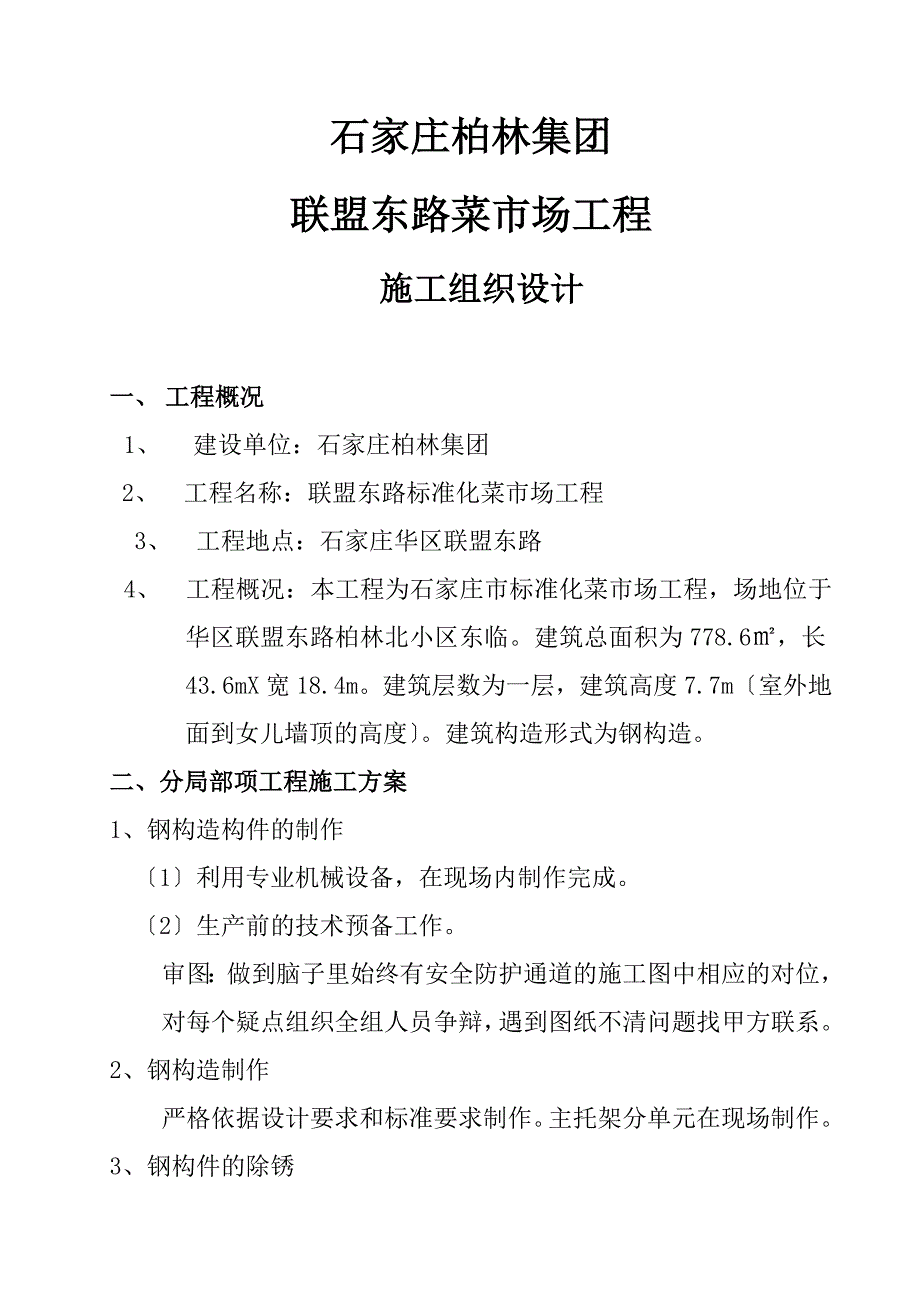

石家庄柏林集团联盟东路菜市场工程 施工组织设计一、 工程概况1、 建设单位：石家庄柏林集团2、 工程名称：联盟东路标准化菜市场工程 3、 工程地点：石家庄华区联盟东路4、 工程概况：本工程为石家庄市标准化菜市场工程，场地位于华区联盟东路柏林北小区东临建筑总面积为778.6㎡，长43.6mX宽18.4m建筑层数为一层，建筑高度7.7m〔室外地面到女儿墙顶的高度〕建筑构造形式为钢构造二、分局部项工程施工方案1、钢构造构件的制作〔1〕利用专业机械设备，在现场内制作完成〔2〕生产前的技术预备工作审图：做到脑子里始终有安全防护通道的施工图中相应的对位，对每个疑点组织全组人员争辩，遇到图纸不清问题找甲方联系2、钢构造制作严格依据设计要求和标准要求制作主托架分单元在现场制作3、钢构件的除锈A、钢构件的除锈应在制作前进展B、除锈方法承受人工除锈，除锈等级St34、钢构件的涂装A、钢构件的涂装应在制作安装完毕后进展B、构造件喷涂两遍灰防锈底漆涂装应均匀，无明显起皱、流挂，附着应良好三、质量标准及依据1、钢构件加工前要认真体会业主及设计单位的设计意图，搞懂设计图纸尺寸、荷载、支撑状况图纸没有问题后，技术人员应对图纸彻底理睬。
2、原材料应组织专人选购，明确责任，钢管、钢板均要有材质证，并符合设计要求四、安装组织设计施工预备方案为保证钢构造吊装的顺当进展，并到达要求的质量、工期和经济效益，依据已选用的吊装方案，充分做好构件吊装前的各项技术、施工预备构件进场前一周内必需完成以下工作A、安装现场工程经理部正常运转B、施工现场的“三通一平”C、解决安装人员的食宿问题D、对混凝土根底复测完毕〔1〕技术预备A、认真细致学习，全面生疏把握有关的施工图纸、技术变更、技术要求、吊装方案等有关资料，核对构件空间就位尺寸和相互间的联系，把握构造的高度、宽度、构件的型号、数量、几何尺寸，主要构件的重量及构件间的连接方法B、把握吊装场地范围内的地面、地下、高空的环境状况C、了解已选定的起重及其它机械设备的性能及使用要求〔2〕安装前预备工作A、首先派技术员，对根底进展复测，对每个根底纵横轴线进展弹线B、再次检测钢构件的外观质量，是否有裂缝、扭曲、侧弯现象，以便准时修复C、校正钢构件的轴线、标高和垂直度，划出根底上的纵横十字线〔3〕吊装预备工作A、清理机械行走道路、平坦场地，加围铺垫，接通焊接机具所需电源B、机具检查，包括吊装机具的起重量、起重高度、索具及转动是否损坏，运转是否机敏，各种吊装配套机具是否齐全，性能是否良好。
C、钢构件检查，工程上所需种类，钢构件是否齐全，几何尺寸是否正确，各节点板、空洞位置尺寸、数量是否正确，堆放是否按吊装挨次架空堆放D、依据构件重量及安装高度，严格选用吊装机械、吊索，吊车司机与指挥人员，安装人员必需统一指挥信号E、全部构件必需按图示，划上代号，各种钢柱还要在根底承面上标上代号，以便对号入座F、对全部施工人员进展技术交底，让每个人了解图意，防止消灭指挥错误与操作错误G、预备好构件起吊，绑扎用的绳索和就位后临时固定装置，校正用的缆风绳、测量标记、脚手杆等工具五、施工方法及留意事项确定吊车开行路线，吊车开行路线的合理与否，直接影响了吊装速度和吊装本钱，选吊车最正确开行路线，是施工组织设计的关键1） 吊装方法A、 因钢构件的柱的韧性大，即变形范围大，每根单柱在确定的时间内不会有应力变形，所以钢构件的按装可以承受分件吊装法，施工挨次为：根底复查—划中心线—按挨次工件搬运到位—柱安装—防护通道托架—防护通道顶面檩条—顶面木板—木板顶部防尘布B、 位置和吊装：绑扎位置在柱的上部，承受垂直法起吊就位钢柱就位后柱子的两个方向垂直度经过经纬仪校正后，应再复查一次平面位置和标高，满足要求的允许偏差范围之内，柱脚与地面预埋钢板焊接，以免在风力的作用下柱子的偏动。
C、 防护通道托架的拼装要有拼装支架，拼装完毕后，用钢尺复核轴线尺寸，用丝线复核托架的挠度D、 防护通道托架的吊装选用从中心相向单机选转法吊装，吊装时绳索与构件之间要避开磨损，起吊要慢、稳，确保安全在梁的两端各系一根棕绳用以把握梁的方向，梁离开柱顶距离为10—20㎝时再旋转吊臂使梁就位，等构件安装就位后，即用电焊固定托架就位后，即用防护通道檩条固定相邻的托架〔2〕、檩条安装安装前必需按图纸要求及有关规定做防锈、防腐处理檩条安装必需严格依据檩条布置图安装，并应先检查檩条支托正确性〔3〕、木板安装木板在防护通道檩条上面用铁丝固定于檩条上，其次块与第一块板对接，依次类推在安装过程中应轻拿轻放，防止磕碰，严禁拖拉，以免损坏板材〔4〕防尘布安装防尘布铺盖在最顶层木板上用自钻丝与木板固定，要求防尘布胶顶层木板全部盖到，防尘布之间有搭接局部以防铺盖不严密六、安全文明施工措施〔1〕施工人员必需戴安全帽，系安全带〔2〕物体绑扎必需结实，吊绳平稳〔3〕电焊工必需戴好防护眼镜〔4〕现场堆放物件应用垫木垫稳，防止倾倒〔5〕起重机道路根底良好，防止沉陷〔6〕在风力等于或大于六级时制止吊装〔7〕严禁非电工人员任凭操作，在甲方指定电源接出16X5电缆到施工现场总闸箱，并架空4m以上。
总闸箱必需设漏电保护装置施工中确保一机一闸〔8〕电焊机、氧气瓶、乙炔瓶等应实行防火措施〔9〕吊装时通道两头派专人指挥行人通过，夜间架警示灯和照明灯通道两端树立警示牌、标高警示牌错开上下班顶峰〔10〕电动机械所用电缆应架空2m以上，防止发生意外主要施工机械设备一览表序号 机械设备名称 规格型号 数量 功率〔KW〕 备注1 电焊机 300型 5台 钢构造焊接2 切割机 2台 3 下料3 气割抢 J01-30 2套 钢构造焊接4 除锈机 1台 0.2 钢构造除锈5 振动棒 1台 2 浇筑水泥6 水准仪 TGJ-1000 1台 测量、校正7 经纬仪 J6 1台 测量、校正8 吊车 LDA 2辆 18t 吊装钢构造9 手推车 自制 4部 运输10 扭矩扳手 假设干 紧固螺栓河北京鑫建业集团 2022-4-8河北尚元华林国际5号楼安全防护通道钢构造工程施工组织设计 韩 强 姜文华 田 军 编制单位：河北京鑫建业集团编制日期：2022-4-8。
