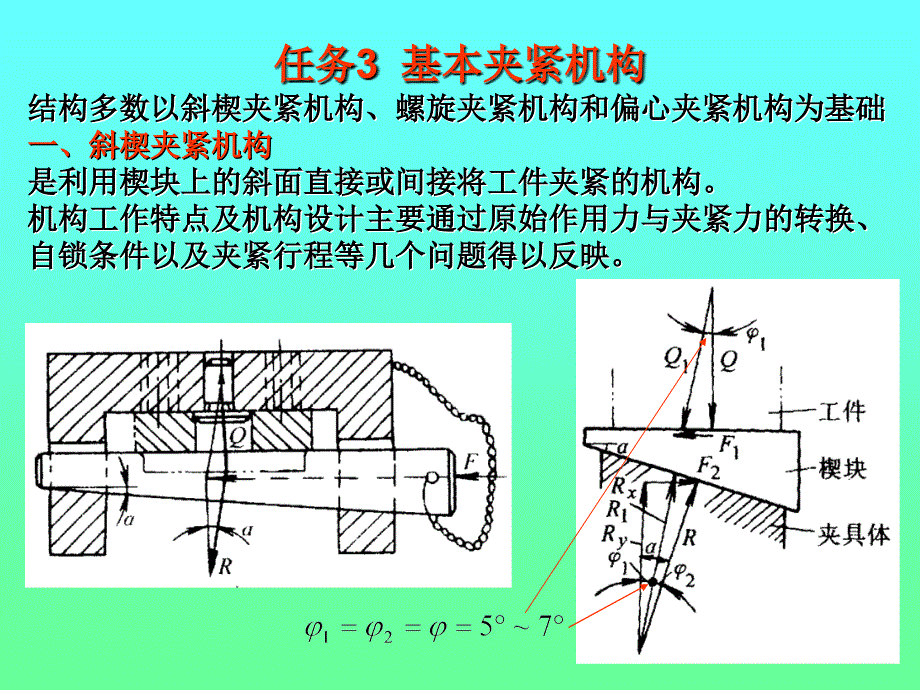

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,任务,3,基本夹紧机构,结构多数以斜楔夹紧机构、螺旋夹紧机构和偏心夹紧机构为基础,一、斜楔夹紧机构,是利用楔块上的斜面直接或间接将工件夹紧的机构机构工作特点及机构设计主要通过原始作用力与夹紧力的转换、自锁条件以及夹紧行程等几个问题得以反映斜楔夹紧机构特点1,）楔块结构简单，有增力作用楔角,愈小增力作用愈大2,）楔块夹紧行程小，增大楔角,可加大行程，但自锁性能变差3,）夹紧和松开要敲击大、小端，操作不方便4,）单独应用较少，常与其它机构联合使用前部大楔角,(=30,40),用于夹紧前的快速行程；,后部分小楔角,(5,7),用来夹紧并实现自锁楔块一般用,20,钢制作，渗碳，淬硬,58,62HRC,点击看,斜楔夹紧机构,动画,一、斜楔夹紧机构,二、螺旋夹紧机构,由螺栓、螺母、螺钉等带有螺旋机构的元件与垫圈、压板或压块等组成的夹紧机构称为螺旋夹紧机构工作原理与楔块夹紧类似，螺旋夹紧机构通过螺旋升角,获得较大夹紧力，具有良好的自锁性，同时，因缠绕于螺纹表面的螺旋线可以很长，故夹紧行程也较大，加之它结构简单、容易制造，螺旋夹紧机构是目前夹具上用得最多的一种夹紧机构。
点击看,螺旋压板夹紧机构,动画,为防止因螺钉直接压紧工件时损伤工件表面或拧动螺钉时带动工件一起旋转，在螺钉头部设有摆动压块，摆动压块压紧工件表面二、螺旋夹紧机构,三、偏心夹紧机构,是指用偏心元件直接夹紧或与其它元件组合对工件进行夹紧的机构偏心夹紧的原理可视为一楔角变化的斜楔，为满足夹紧力、自锁及工作行程等几方面的要求，应合理确定偏心轮的工作段利用偏心轮夹紧可使夹紧迅速，但夹紧力、自锁性能均差于斜楔夹紧与螺母夹紧，一般用于切削力、振动小的手动夹紧点击看,偏心圆夹紧机构,动画,点击看,圆偏心夹紧机构,动画,点击看,圆偏心夹紧机构,动画,点击看,圆偏心,夹紧机构,动画,偏心轮的材料，多用,20,钢或,20Cr,钢制造，表面渗碳淬火,55,60HRC,工作表面磨光，非工作表面发蓝处理1-,压板,2-,偏心轮,3-,偏心轮用压板,4-,快换垫圈,5-,偏心轴,6-,偏心叉,7-,弧形压块,三、偏心夹紧机构,四、联动夹紧机构,是指操作一个手柄能在几个夹紧位置上同时夹紧一个工件,(,单件联动,),或几个工件（多件联动）的夹紧机构最大特点是生产率高1,单件联动夹紧机构,单件联动夹紧机构多用于夹紧大型件或机构特殊件，夹紧力方向可相同、相反、相垂直或交叉，受力点可有两点、三点或多点。
一个二力对向的单件联动机构，旋转螺母，推动钩形压板，同时拉动拉杆推动卡爪，使钩形压板和卡爪同时对向移动夹紧工件夹紧时，拉杆左端的锥面能将卡爪上开有槽的套筒尾部胀紧而实现机构自锁键是用来防止卡爪翻转的松开时，只需要松开螺母，弹簧恢复力可将卡爪分开点击看,二力对向夹紧机构,动画,点击看,二力垂直夹紧机构,动画,二力垂直的单件联动夹紧机构拧紧螺母，回旋压板上的球面压块水平压向工件的大定位面，铰链压板将工件推向左侧定位面夹紧四、联动夹紧机构,2,多件联动夹紧机构,多件联动夹紧机构用于夹紧中小型工件，在铣床夹具中应用最多，其中主要目的是提高生产率，有平行式联动、连续式联动、对向式联动、反复式联动等多种点击看,平行式,夹紧机构,动画,四、联动夹紧机构,夹紧力依次由一个工件传至下一个工件但该方式由于定位副的制造误差，使工件位置偏差依次传递，逐个积累该机构只适用于加工表面和夹紧力方向相平行的情况点击看,连续式,夹紧机构,动画,四、联动夹紧机构,四力 对向式多件夹紧机构,1-,螺母,2,、,4,、,6,、,7-,压板,3-,螺杆,5-,连杆,8-,顶杆,点击看,四力对向,夹紧机构,动画,工作原理,拧动螺母,1,，压板,2,向右压紧工件，螺杆,3,带动压板,4,向左压紧工件，连杆,5,带动压板,6,向右压紧工件，顶杆,8,推动压板,7,向左压紧工件，一次同时夹紧四个工件。
松开螺母，弹簧力使各压板离开工件四、联动夹紧机构,五、机动夹紧装置,动力装置,用来产生原始力，并把原动力传给中间传动机构如电磁力、气压、液压等中间传动机构,将原动力传给夹紧工件它能够改变作用力的方向和大小，通常为增力机构和自锁机构夹紧件,用以承受中间传动机构传过来的力，并与工件直接接触执行夹紧任务原动力,机动夹紧装置,点击看,液压,夹紧机构,动画,1,气动夹紧装置,气压夹紧是夹具中使用最广泛的一种动力装置，它的能量来源是压缩空气气压夹紧机构的特点：,1,）压缩空气可由压缩空气站通过管道集中供应，使用、操纵方便2,）气压动作快，夹紧效率高、空气流速快3,）大大减轻体力劳动，气压夹紧时，工人只要操纵手柄，比较轻便4,）压缩空气有弹性，夹紧刚度不高，对于重型工件加工，当切削力太大时不宜采用当作用力不够大时，可和斜楔、杠杆等增力机构结合使用5,）压缩空气单位压力不如液压高，有管路损失6,）工作后的压缩空气排放时噪音很大，形成污染五、机动夹紧装置,气压传动系统,1-,气泵站,2-,空气滤清器,3-,安全阀,4-,单向阀,5-,操纵手柄,6-,节流阀,7-,气缸,8-,活塞,9-,活塞杆,五、机动夹紧装置,2,液压夹紧装置,液压夹紧装置是利用高压油液产生动力，工作原理及结构与气动夹紧相似。
点击看,液压,夹紧机构,动画,液压夹紧优点,1,）油压达,5,6.5MPa,，传动力大，可采用直接夹紧方式，结构尺寸较小2,）油液不可压缩，比气动夹紧刚性大，平稳性好，夹紧可靠3,）无噪声，劳动条件好液压夹紧装置特别适用于大型工件及切削时有较大冲击的场合五、机动夹紧装置,3,气,液压组合夹紧装置,气,液压组合夹紧装置综合利用了气动与液压夹紧机构的优点，使用了特殊的增压器，结构比较复杂五、机动夹紧装置,。
